动力总成NVH控制实例

    动力总成系统哪些零部件产生噪声振动问题

■ 发动机基本结构和组成

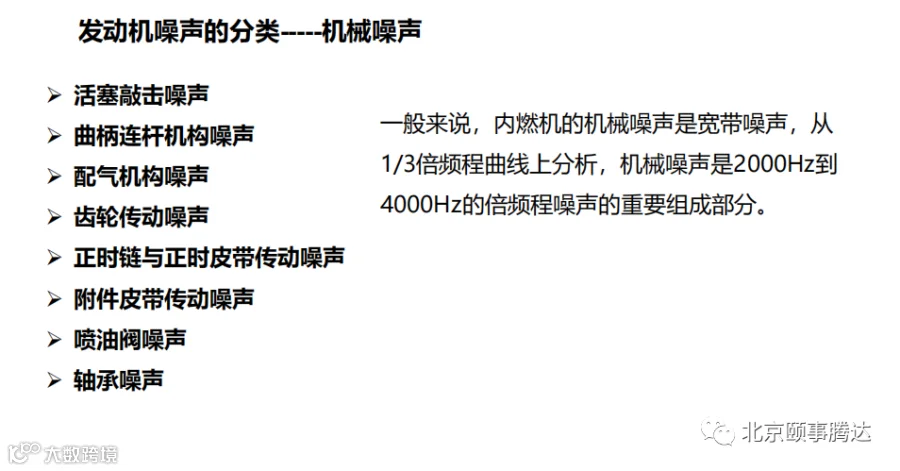

    动力总成系统哪些零部件产生噪声振动问题

    动力总成系统噪声传递路径

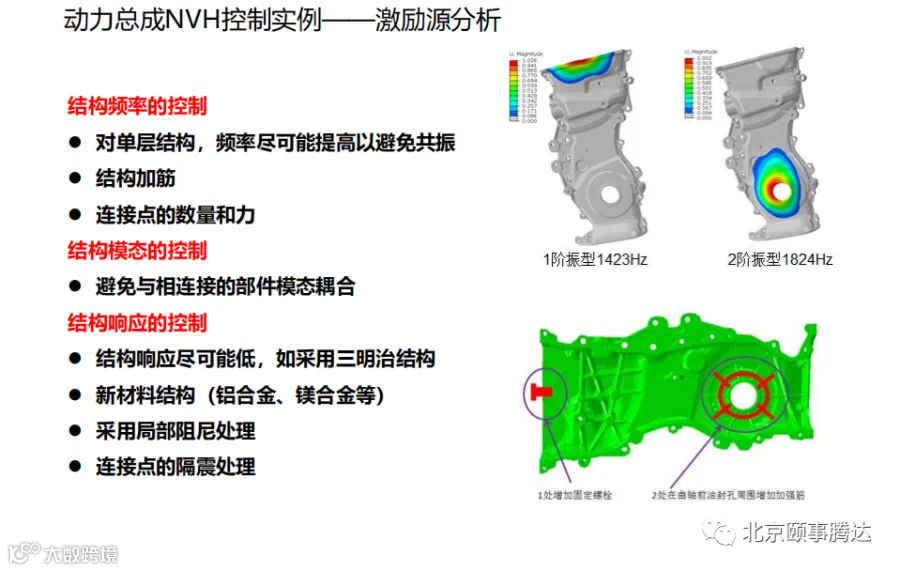

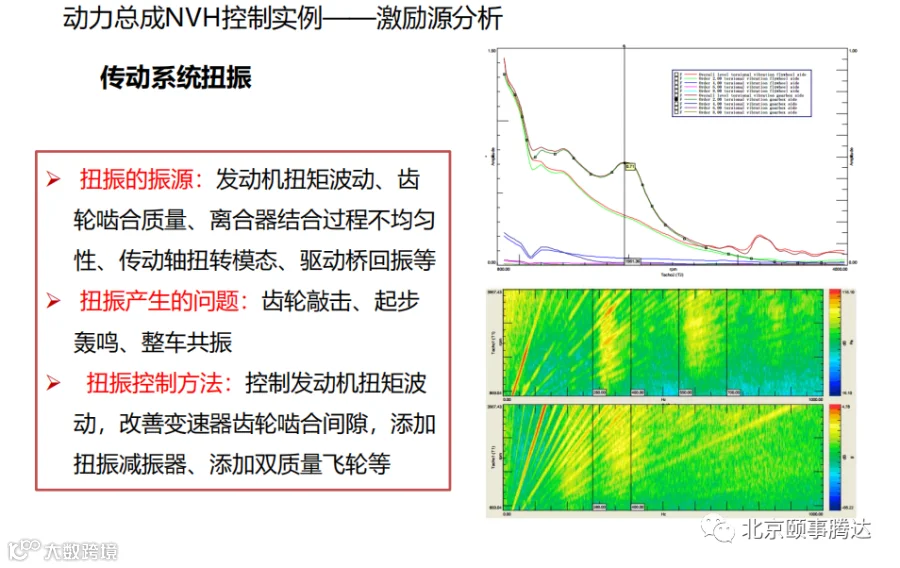

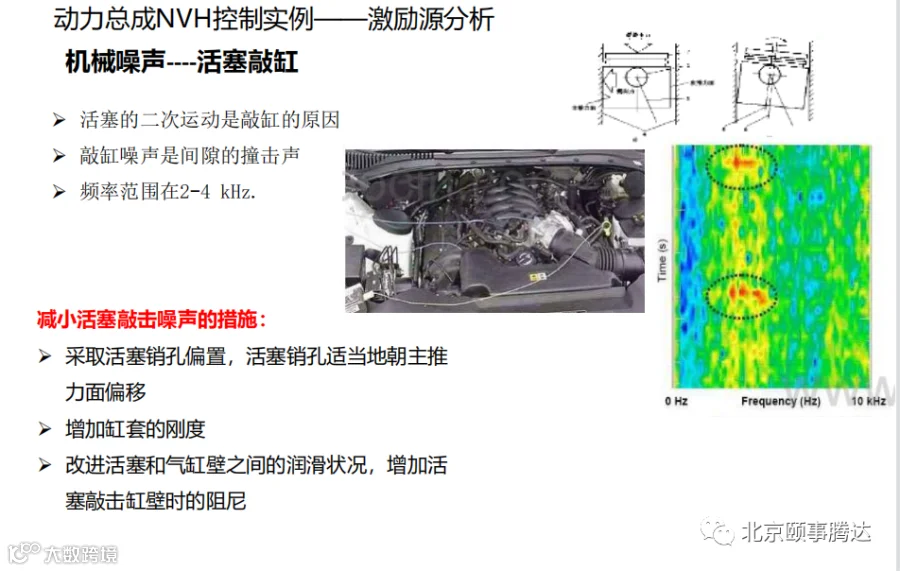

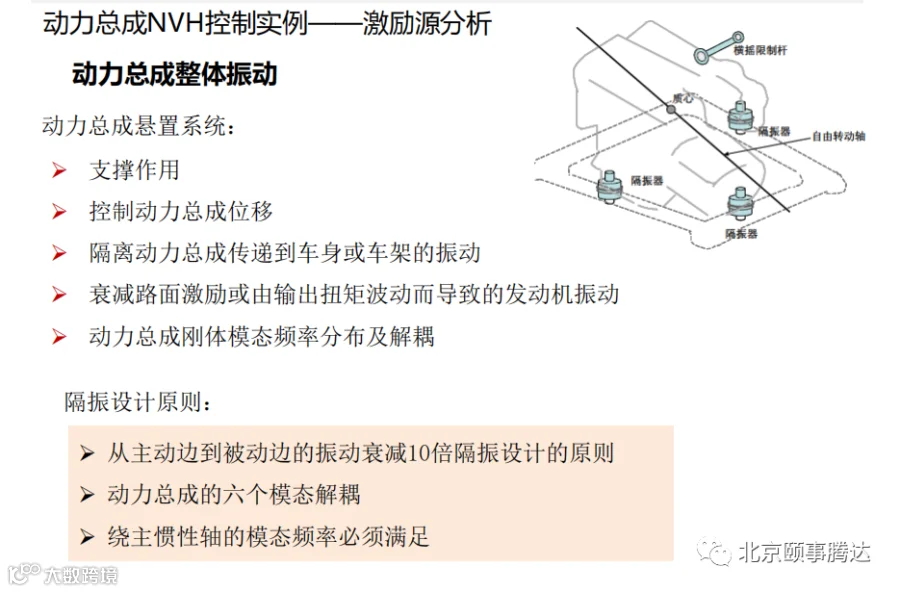

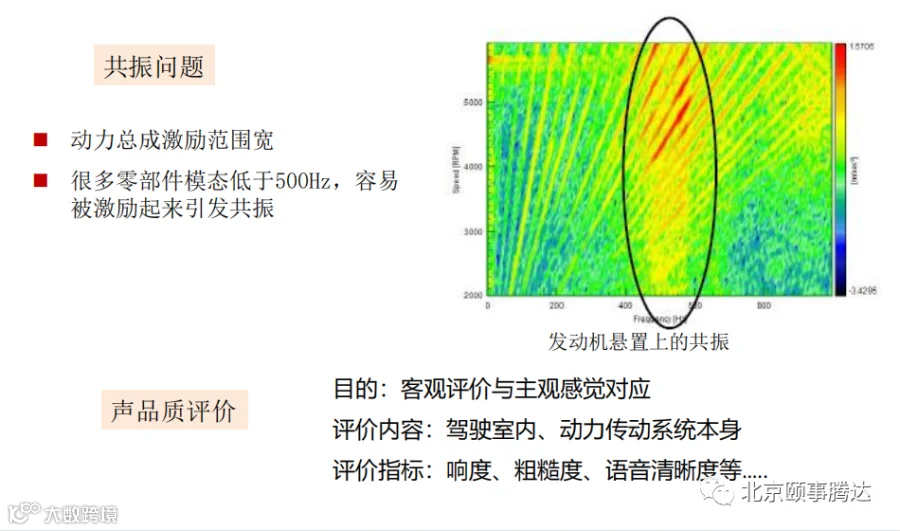

动力总成NVH控制实例——噪声特征

    频域内，结构声和空气声比值

➢ 在低频时，结构声占的比例较大

➢ 在中高频时，空气声占的比例较大

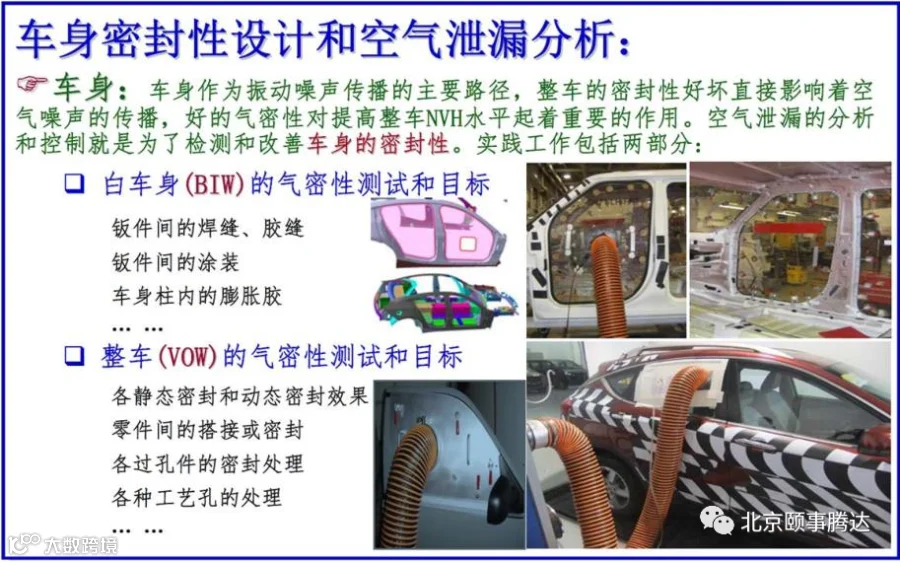

    NVH check 注意事项——车身气密性

    NVH check 注意事项——风噪风阻

若有可能，尽量设计成天线内置的结构形式，消除天线对风噪的贡献；

天线设计时长度应较短，可采用鲨鱼鳍的结构形式；

天线设计若采用锥形柱体的结构形式，建议锥柱外边面采用螺旋形式。

来源：汽车NVH云讲堂
