特斯拉Cybertruck的845马力"动力野兽"三电机系统的秘密 | 驱动系统拆解分析

- 关于特斯拉Cybertruck 845HP三电机AWD系统的拆解分析

- 文字原创，素材来源：Munro Live

---

导语：特斯拉Cybertruck以其三电机AWD动力系统成为业界关注的焦点。本文将深入剖析Cybertruck的三种电机拓扑配置，特别是前驱永磁同步电机+后驱感应电机的独特设计。从定子的8层扁线绕组到转子的创新结构，特斯拉在电机设计中充分考虑了性能、重量、热稳定性及成本等多方面因素，实现了性能与成本的最佳平衡。我们一起来看看Cybertruck驱动电机系统的秘密。

图片来源：Tesla

---

目录

1. 特斯拉 Cybertruck的三种电机拓扑配置

2. 前驱动单元：永磁同步电机的"不同之处"-定子

3. 前驱动单元：永磁同步电机的"不同之处"-转子

4. 总结

特斯拉 Cybertruck的三种电机拓扑配置

特斯拉 Cybertruck，这款以极致性能和创新设计著称的电动皮卡，其驱动电机系统无疑是其核心竞争力之一。Cybertruck提供了三种不同的电机配置：单电机后轮驱动(RWD)、双电机全轮驱动(AWD)、三电机全轮驱动(AWD)。下面我逐一解释下：

单电机配置：永磁电机被安装在后轴上，负责驱动后轮。

双电机配置：前桥装有感应电机，后桥装有永磁同步电机，实现全轮驱动。其中，前感应电机的最大功率输出为303马力(226 kW)，后永磁电机的功率输出为297马力(221 kW)，总输出功率达到600马力(450 kW)。

三电机配置：后桥上安装了两台感应电机，前桥上则安装了一台永磁同步电机。这种配置提供了更高的功率和性能，被称为“Cyberbeast”的三电机AWD版本，其总输出功率高达845马力(630 kW)。其中，前电机产生276马力(206 kW)，每个后电机则分别产生284马力(212 kW)。

下面我们聚焦于Cybertruck的三电机系统，具体看看其前驱的永磁同步电机、后驱的双感应电机究竟有什么与众不同？

图片来源：Tesla

---

02

前驱动单元：永磁同步电机的"不同之处"-定子

前桥上的永磁同步电机是Cybertruck驱动系统的关键组成部分。首先，定子采用了8层扁线绕组设计，这一设计背后蕴含着多方面的技术考虑。我们从三方面来回答下这个问题：

首先，从尺寸和结构优化的角度来看，8层设计在功率输出和重量之间找到了最佳平衡点，既提供了高功率输出，又保持了相对较轻的重量。这对于一款大型皮卡来说至关重要，因为减轻重量可以提高车辆的能效和行驶性能。

其次，8层设计在热性能上也表现出色。与 Model 3 电机定子中使用的 10 层设计不同，更少的层数意味着更短的散热路径，这使得热量更容易传递到冷却系统，从而提高了电机的热稳定性。对于越野或牵引等重型用途来说，这种热性能的优化确保了电机在长时间高负载运行下不会出现过热问题，保证了车辆的可靠性和耐用性。

此外，8层设计还简化了制造工艺，提高了生产效率，并降低了错误率；而Model 3的10层设计，需要更精确的设备和更严格的公差控制，这无疑增加了制造的复杂性和成本。这对于大规模生产来说是一个巨大的优势，因为降低成本和提高效率是汽车制造商始终追求的目标。

最后，站在应用场景考虑，为了满足越野或牵引低速、大扭矩需求。8层设计与优化的驱动系统相结合，可以确保车辆在低速时拥有更好的扭矩输出。相比之下，Model 3更侧重于高速性能和效率，因此10层设计在其应用场景中更为合适。

---

03

前驱动单元：永磁同步电机的"不同之处"-转子

聊完了前驱永磁电机的定子，下面我们来看看转子。

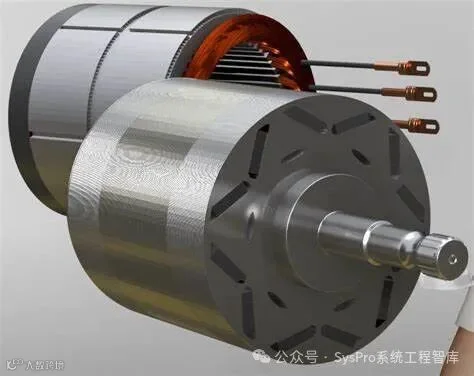

特斯拉Cybertruck的永磁同步电机转子结构分为三个部分：较宽的中心、两个较窄的侧面。彼此之间有错位，旨在减少扭矩纹波和噪声。

在转子的构造上，铝制端板并没有延伸到转子叠片的外径，这样的设计有效减轻了电机的重量。而Cybertruck的前电机转子更是采用了一块实心永磁体，这与Model 3中的分段设计形成了对比，主要出于降低成本的考虑。

相比之下，特斯拉Model 3电机中首次采用了分段永磁体设计，其优势显而易见：

• 减少高频谐波损耗：通过调整每段永磁体的大小、角度或间距，可以有效减少电机运行过程中的高频谐波，从而降低扭矩脉动和能量损失。
• 改善散热：分段磁体之间的间隙为热量提供了逸出的途径，有助于降低转子温升，延长永磁体的使用寿命。
• 减少机械应力：在高速旋转过程中，转子会受到离心力的作用。分段磁体能够均匀分布应力，最大限度地减少集中应力损伤，提高转子的结构强度。
• 降低退磁风险：实心永磁体在高温或强反向磁场下容易发生局部退磁，导致性能下降。而分段设计则限制了局部退磁的影响，保留了整体磁场，提高了电机的可靠性。

综上所述，特斯拉在Cybertruck和Model 3的永磁同步电机转子设计中，根据实际需求和应用场景，选择了不同的永磁体设计方案，以实现最佳的性能和成本平衡。

---

---

04 总结

特斯拉Cybertruck三电机AWD动力系统以其极致性能和创新设计著称，其驱动电机系统是关键所在。前驱的永磁同步电机定子采用8层扁线绕组设计，优化了功率、重量和热性能，转子结构独特，有效减轻了重量并降低了成本。后驱的双感应电机定子设计与前驱一致，转子则采用直转子方案，并添加小凹槽降低噪音，非机械加工表面设计既保证了性能又降低了成本。我们可以发现，特斯拉在Cybertruck的电机设计中，充分考虑了实际需求和应用场景，实现了性能与成本的最佳平衡。
