——从350kW高性能电机到无稀土EESM的创新实践
一、法雷奥的全球电驱动战略定位
作为全球领先的汽车零部件供应商，法雷奥（Valeo）在电驱动领域构建了覆盖全价值链的产品矩阵，涵盖：
低压/高压电机（LV/HV eMotor）
电驱动桥（eDrive/eAxle）
电力电子模块（PEM，含逆变器、车载充电机OBC、DCDC转换器）
其全球布局优势显著（2022年数据）：
二、高性能电机技术路线图

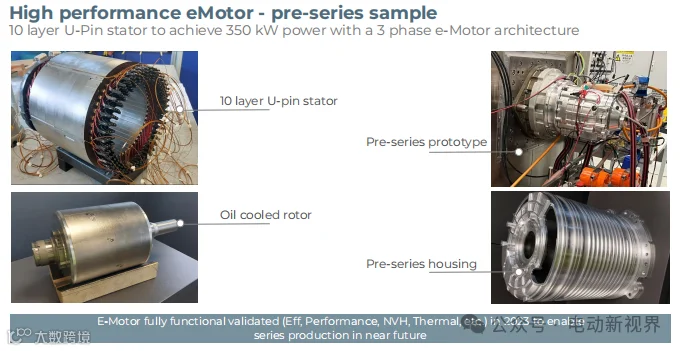

1. 350kW旗舰电机的工程突破
核心参数：
| 指标 | 数值 |
|---|---|
| 峰值功率 | 350kW @540Vdc |
| 峰值扭矩 | 845Nm (持续10秒) |
| 最高转速 | 18,000 rpm |
| 持续功率@9,500rpm | 250kW |
| 持续功率@极速 | >85kW |
| 定子外径/长度 | 255mm/185mm |
关键技术：
10层U-Pin定子绕组
采用三维发夹式绕线工艺，相比传统6层设计，铜填充率提升40%，降低交流损耗
支持630Arms最大交流电流，满足高功率密度需求

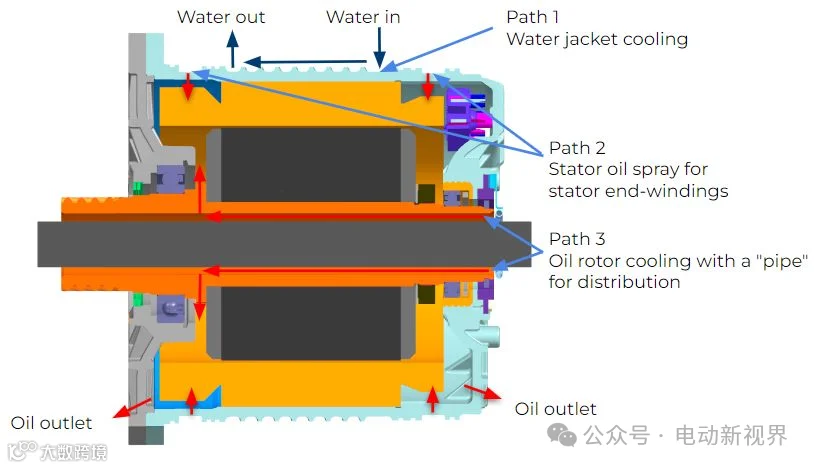

混合冷却系统
定子侧：水套冷却（WEG 59/59，流量12L/min，最高温度75℃）
转子侧：油冷（ATF 134冷却剂，流量10L/min，最高温度85℃）
端部绕组：油雾喷射冷却，降低热点温升15℃
NVH与效率优化：
通过磁极对数（4对极）与槽极配合设计，抑制48阶次电磁噪声
多维仿真优化磁钢分段与斜极角度，实现效率MAP图中>95%高效区占比85%
2. 混合冷却系统的效能验证
在180kW电机平台上对比不同冷却方案：
| 测试方案 | 冷却配置 | 持续扭矩提升 |
|---|---|---|
| Test A | 定子+转子水冷 | 基准 |
| Test B | 水冷+油雾喷射 | +25% |
| Test C | 优化水冷+油冷主导 | +30% |
工程启示：
油雾喷射可针对性冷却端部绕组热点，延长绝缘材料寿命
混合冷却使同等体积下连续功率提升30%，支持高负荷循环工况（如商用车爬坡）
三、无稀土电机（EESM）的技术革命
1. 市场驱动与环保价值
稀土依赖痛点：
钕铁硼磁体价格波动（2021-2023年上涨240%）
碳足迹：传统永磁电机（PMSM）转子碳排放71.5kg CO2eq，EESM减少88%
政策风险：中国稀土出口管制、欧盟《关键原材料法案》倒逼技术转型
2. Valeo EESM技术方案
核心特征：
电励磁同步电机（Electrically Excited Synchronous Machine）
无刷励磁系统：集成于标准电机壳体，避免传统电刷磨损问题
800V平台兼容性：与雷诺合作开发行业首款800V EESM量产电机
性能对标：
| 指标 | EESM vs. PMSM |
|---|---|
| 功率密度 | +30% |
| 系统成本 | 降低DCU模块需求 |
| 高速公路效率 | 零拖拽损耗（副轴） |
市场预测：
2022-2030年EESM年复合增长率（CAGR）35%，2030年市场份额达10-12.5%。

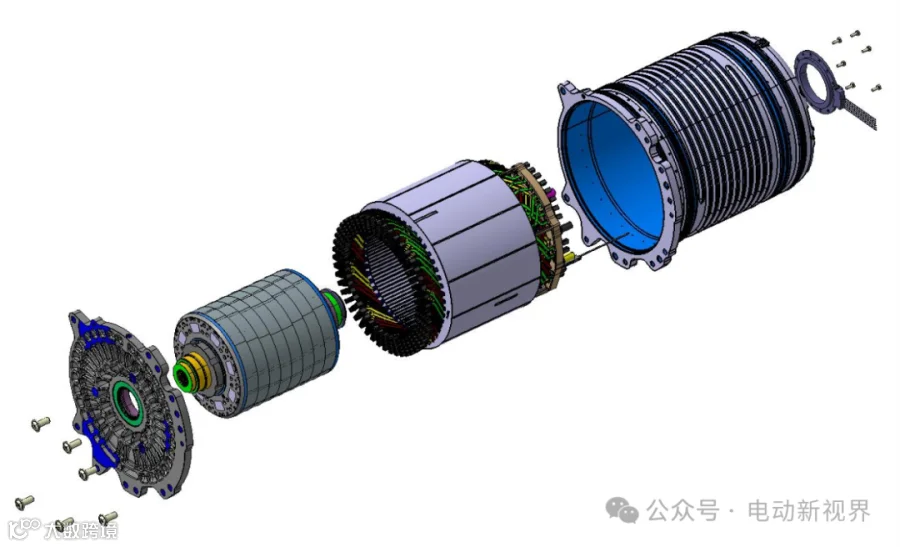

四、法雷奥的模块化平台战略
1. 平台化设计架构
轴向扩展：通过调整定子叠片长度（Active Length）快速适配不同功率需求
径向扩展：标准化定子外径（如210mm/255mm系列），兼容多车型平台
子系统复用：冷却模块、壳体可跨平台共享，降低开发成本20%
2. 全集成电驱解决方案
提供灵活组合模式：
独立电机（eMotor Only）：供OEM自主集成电控与减速器
全集成电驱桥（eAxle）：含逆变器、减速器、驻车锁止机构，支持48V至800V电压。
五、技术展望与行业影响
1. 技术迭代方向
材料创新：纳米晶软磁材料定子铁芯，降低铁损15%
热管理升级：相变材料（PCM）与微通道冷却耦合设计
智能制造：AI驱动的绕组缺陷检测系统，提升生产良率至99.98%
2. 供应链韧性构建
结语
