永磁同步电机之所以牛，关键在转子里藏着的磁铁阵法。今天咱们用大白话聊聊，转子里磁铁怎么摆、怎么造，才能让电机又猛又耐用！
一、转子永磁体布局

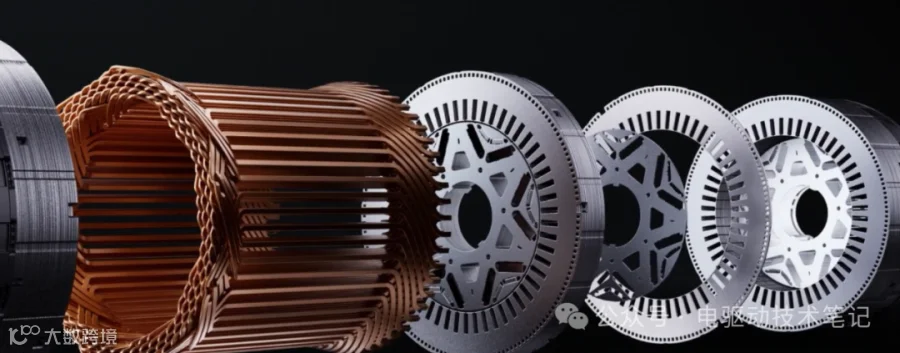

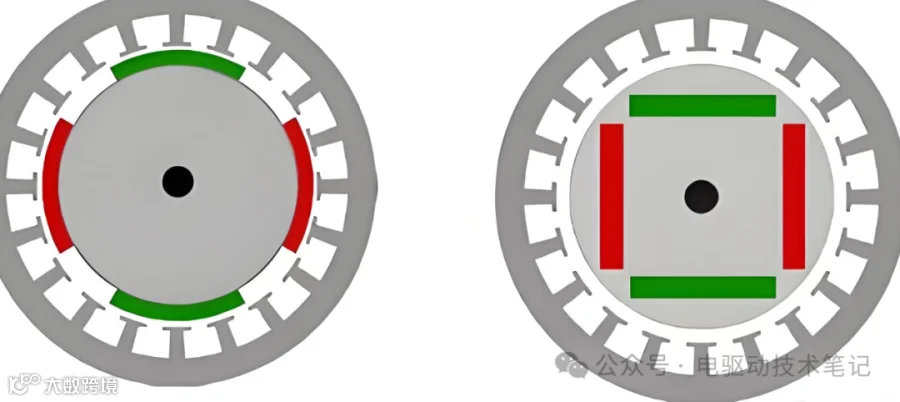

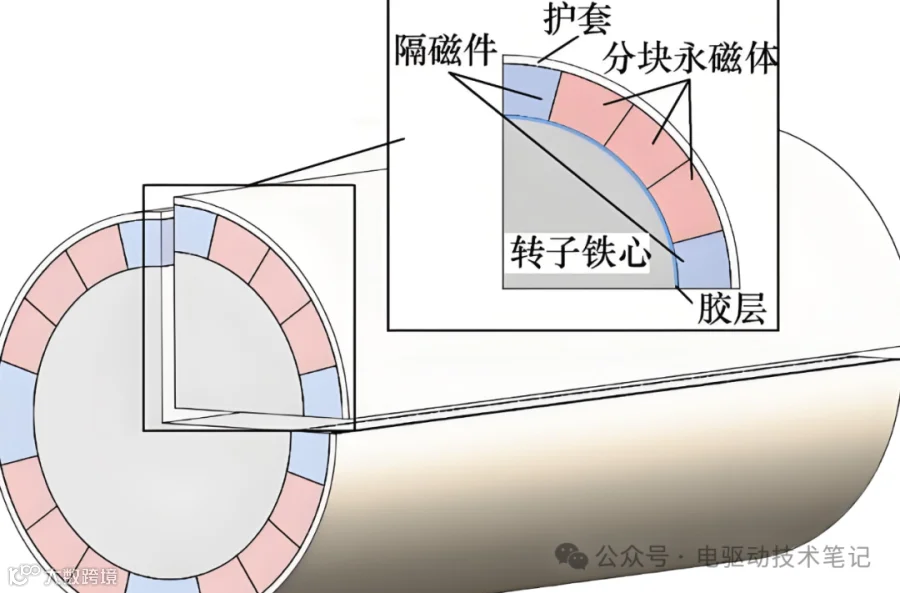

1. 表贴式
特点：把磁铁像贴瓷砖一样粘在转子表面
优点：
结构简单，便宜好造
磁场强，适合需要高转速的场合
缺点：
磁铁容易被甩飞（超高速时加碳纤维套捆住）
怕高温，高温易退磁（下图来源：网络/百度图片）
2. 插入式
特点：在转子上挖槽，把磁铁嵌进去（类似手机卡插进卡槽）
优点：
磁铁更安全，适合高速、大扭矩
能利用磁阻转矩，省电！
缺点：
结构复杂，成本高
磁铁利用率低（部分磁路被铁芯吃掉）
3. Halbach阵列
特点：把磁铁按特定角度排列，像拼七巧板
优点：
磁场增强30%，省磁铁
转矩稳，噪音小
缺点：
加工难度逆天，贵到肉疼
装配时稍歪一点就废了（下图来源：网络/百度图片）
下图为3种布局区别表：（下图来源：网络/百度图片）
二、磁铁布局怎么选
要便宜耐用：选表贴式（家用电器、小功率电机）
要性能猛还省电：选插入式（电动车、工业电机）
不差钱追求极致：Halbach阵列（精密仪器、航天设备）
三、转子制造工艺
1. 永磁体加工
钕铁硼磁铁：怕生锈，得镀三层“铠甲”（如：镍+铜+镍）
烧结温度控制：像烤饼干，温度差5℃磁力就变弱
精度要求：切割误差不能超过头发丝直径（±0.02mm）
2. 铁芯叠片
硅钢片要压得紧实（叠压系数＞98%）
激光焊接：变形比头发丝还细（＜0.05mm）
防锈处理：如：泡绝缘漆，防锈（下图来源：网络/百度图片）
3. 装配
磁铁排序：可用机器视觉识别磁极，装反了直接报废
热套装配：把转子加热到150℃，趁热把磁铁塞进去
动平衡测试：转起来后，偏差超过1(或2)克就得打孔减重(根据精度等级，如G2.5级)
四、趋势：
省稀土：用铁氧体+钕铁硼混搭，成本降30%
3D打印磁铁：想要什么形状就打什么，还能局部加强磁场
智能调磁：跑高速时自动削弱磁场，省电不发热（下图来源：网络/百度图片）
总结：
转子设计需在电磁性能、机械强度和工艺可行性间取得平衡。随着拓扑优化技术的突破，下一代永磁转子将实现超高效率的行业新标杆。
