海尔贝克阵列结构在1979年由美国学者Klaus Halbach提出，是一种将径向与切向永磁体结合在一起的永磁体排列方式，目标是用最少量的磁体产生最强的磁场。

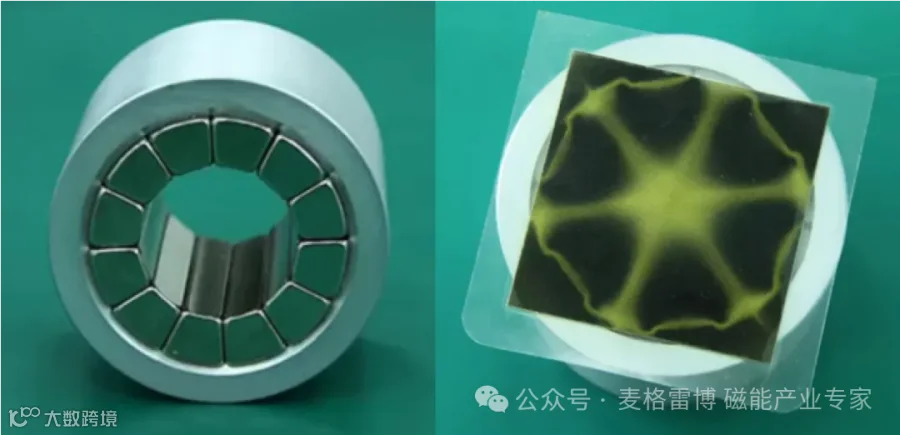

图左：单一磁铁；图右：海尔贝克阵列
（同等体量下海尔贝克阵列磁铁组的强侧表面磁场强度约为传统单颗磁铁的√2倍（即1.4倍），尤其在磁铁充磁方向厚度在4～16mm时）
海尔贝克阵列通过将永磁体按特定方向（径向与平行交替）排列组合，能够实现独特的单边磁场效应——即阵列一侧的磁力线几乎被完全抵消，而另一侧的磁力线则显著增强。这种特殊的磁场分布特性使其在工程领域具有重要价值，被广泛应用于核磁共振设备、磁悬浮系统以及高性能永磁电机等工业场景。
采用海尔贝克充磁技术后，可显著提升气隙侧的磁通密度，同时降低转子轭部的磁通量。相较于传统的径向充磁方式，该阵列展现出更优异的聚磁效果，从而优化整体磁路性能。
Halbach阵列目前主要应用于直线电机领域。在磁悬浮列车中，其悬浮原理基于运动磁体与轨道导体感应电流产生的磁场相互作用，从而形成悬浮力，并伴随一定的磁阻力。提升悬浮力与阻力比是优化悬浮系统性能的核心，这对车载磁体的性能提出了严格要求：需具备轻量化、强磁场、高均匀性及优异可靠性等特点。
采用Halbach阵列水平布置于车体中央，可与轨道中部的绕组相互作用，高效生成推进力。该结构能以较少的磁体用量实现磁场强度最大化，同时显著降低另一侧的磁场强度，有效避免乘客暴露于强磁场环境，兼具高效能与安全性优势。
2、环形阵列

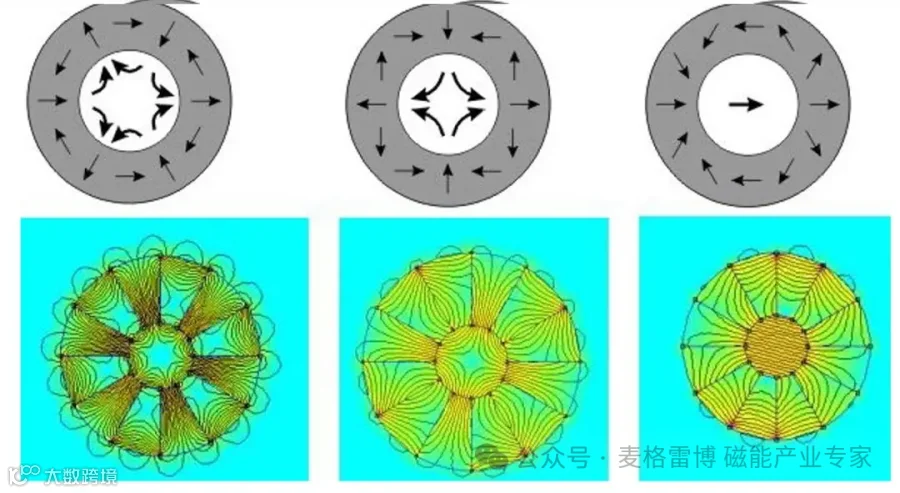

图：常见的环形Halbach磁体分布示意图（来源：找磁材）
在永磁电机中，使用Halbach阵列结构的永磁电机较传统永磁电机具有更接近正弦分布的气隙磁场，在永磁材料用量相同的情况下，Halbach永磁电机气隙磁密度更大，铁损较小。此外Halbach圆环阵列还广泛应用于永磁轴承、磁制冷设备和磁共振等设备中。
1、磁场波形正弦性：
转子轭部磁通显著减小，可减少转子轭部的厚度，有效降低转子重量和惯量，从而提升系统的快速响应性；同时，Halbach充磁方式的应用使气隙磁通密度更接近正弦波，这不仅减少无用谐波含量，有助于降低齿槽转矩和转矩波动，还降低了铁耗，提升电机效率。
图: Halbach阵列磁场调制电机空载反电动势图（来源：本末科技）
2、单边聚磁效应：
相比传统永磁体，Halbach永磁体在同等体积下，一侧磁场增强，获得更大的磁密；另一侧磁场减弱，具有一定的磁屏蔽效果。适合用于表贴式永磁体的内转子和外转子结构，在设计中，转子轭部可以设计很窄，甚至不用转子轭，从而降低电机重量和转动惯量，提升电机功率密度和响应速度。
图：Halbach阵列阵列单侧磁场
3、提高气隙磁通密度：
通过增加磁体厚度，Halbach磁体结构电机获得更高的气隙磁通密度和磁通，转子轭部磁通密度几乎不随磁体厚度变化。
4、降低转矩波动：
Halbach永磁体结构可以使气隙一侧的磁场增强以输出较大转矩，减小齿槽转矩，降低转矩波动。
Halbach永磁转子优化磁场分布，提高气隙磁通密度，增强电机功率密度和转矩密度。单边聚磁效应和降低转矩波动优势显著。主要有两段式、三段式和四段式结构，其中两段式和三段式常见。
然而，同时也存在如下的缺点：
（1）复杂加工工艺：
独特的磁场布局和强大的磁场强度，对制造过程中的精度和稳定性要求极高。这可能导致制造成本和加工难度增加。
（2）生产效率低：
特殊的加工要求使得其产能较低，有时还需要设计专用工装进行永磁体装配。这可能会限制其在某些领域的应用范围。
（3）应用场景局限性：
例如，在某些需要高度均匀磁场的应用中，Halbach永磁系统可能难以达到要求。同时，高磁场可能对周围环境和设备产生干扰，需要采取相应的屏蔽措施。
传统制造工艺中，Halbach阵列通常采用预充磁再组装的制造方式。然而，由于该阵列中永磁体间的相互作用力方向复杂且装配精度要求严苛，往往需要专门定制装配模具才能完成组装。
相比之下，整体充磁技术采用先组装后充磁的创新工艺。这种技术使永磁体在装配时保持非磁化状态，不仅省去了专用模具的需求，还具有多重优势：提升磁化效率、节约能源消耗以及降低装配过程中的安全风险。该技术特别适用于无人机、线性电机、工业机器人以及IPM电机等多个重要领域，展现出显著的应用潜力。
图：海尔贝克（Halbach）阵列充磁技术电机方案(来源：本末科技）
