PCB板载轴向磁通电机的秘密

导语：PCB板载轴向磁通电机，简称PCB电机，是一种将定子绕组直接印制在印刷电路板（PCB）上的电机，正以其独特的技术特征，逐渐走进我们的视野。今天，我们一起探秘PCB板载轴向磁通电机，回答下What? Why? How？的问题。一起来看看吧。

目录

1. 什么是PCB电机？

2. PCB电机是如何工作的？（视频解析）

3. PCB电机的主要优势

01

什么是PCB电机？

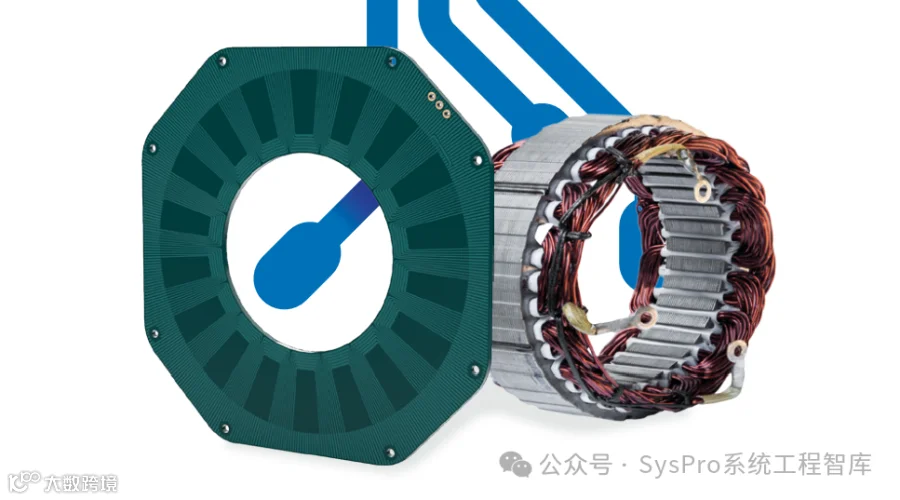

简单来说，PCB板载轴向磁通电机是一种使用印刷电路板（PCB）作为定子结构的轴向磁通电机。在这种电机中，传统的铁芯定子被PCB所取代，绕组则直接制作在PCB上，与两端轴向磁通的转子相互作用，产生电磁转矩，驱动电机转动。

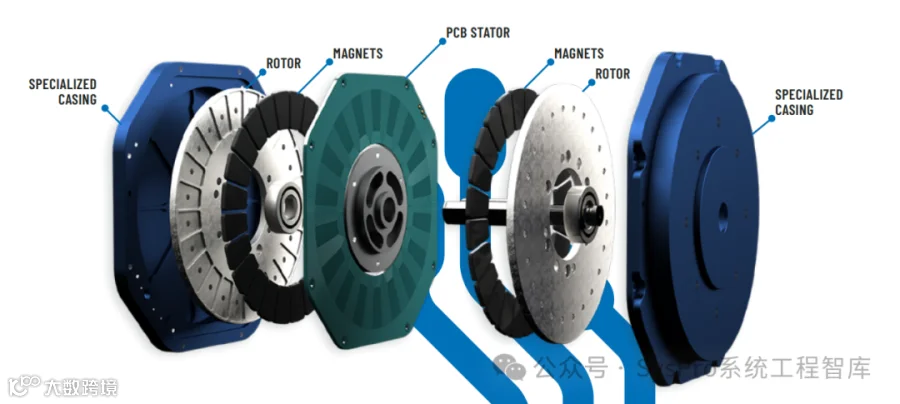

下面这张图详细展示了其组成，可以看到其类似"三明治"的结构，并且这个"三明治"可以根据功率需求进行叠加。

图片来源：ECM

这项技术打破了传统电机制造的束缚，使得电机定子可以像印制电路板一样进行大规模、高精度的生产。这种设计不仅使得电机的结构更加紧凑，还大大简化了制造过程，提高了生产效率。通过这一技术，电机制造商可以更快地响应市场需求，提供定制化的电机解决方案。

03

PCB电机的主要优势

回答了What和How的问题，那么这一技术方案有什么优势呢？简单总结如下

• 高效率：PCB定子电机通过优化定子绕组的设计和布局，实现了更高的能量转换效率。相比传统电机，PCB定子电机在相同的输入功率下，能够输出更多的有用功，从而大大降低了能源消耗。

• 轻量化：由于定子绕组直接印制在PCB上，省去了传统电机中厚重的铁芯结构，因此PCB定子电机在重量上实现了大幅减轻。这不仅有助于提升设备的便携性，还能够降低运输和安装成本。

• 低噪音：PCB定子电机在运行过程中产生的噪音极低，甚至可以达到近乎无声的水平。这对于需要低噪音环境的场合来说，无疑是一个巨大的优势。

• 高可靠性：PCB定子电机的制造过程高度自动化，采用先进的电子元器件和连接技术，确保了电机的高可靠性和长寿命。此外，由于定子绕组与PCB紧密结合，避免了传统电机中常见的绕组松动和接触不良等问题。

• 设计灵活：PCB定子电机提供了极高的设计灵活性。制造商可以根据客户的需求，快速定制不同功率、不同尺寸的电机解决方案。这种灵活性使得PCB定子电机能够广泛应用于各种领域，满足不同场景的需求。
