剩磁：磁能存储的核心指标
物理意义与测量原理
剩磁是永磁体在饱和磁化后，去除外磁场时保留的磁感应强度，本质上反映了材料内部磁畴的有序排列程度。其测量需通过冲击检流计法或磁通计法，将磁体置于亥姆霍兹线圈中进行动态磁化，再通过感应电动势计算剩磁值。高精度测量设备（如振动样品磁强计VSM）可实现0.01%的测量精度。
单位换算与典型值
🔷 单位换算：
🔹国际单位：特斯拉（T）
🔹工程单位：高斯（Gs），换算关系为 1 T = 10⁴ Gs
🔷典型值：
🔹常规牌号（N35）：1.18 T（11,800 Gs）
🔹高性能牌号（N52）：1.48 T（14,800 Gs）
🔹高温牌号（N38H）：1.28 T（12,800 Gs）
应用场景与设计考量
🔷电机领域：
剩磁每提升10%，电机功率密度可增加约15%。例如，某150 kW新能源汽车电机需Br ≥ 1.35 T以满足峰值扭矩需求，采用N48UH磁钢可实现1.42 T剩磁。
🔷特殊环境：
高温退磁实验表明，N35磁钢在150℃下长期运行1000小时后，剩磁衰减15%，需通过选择N42SH（150℃耐温）并预留20%设计冗余。

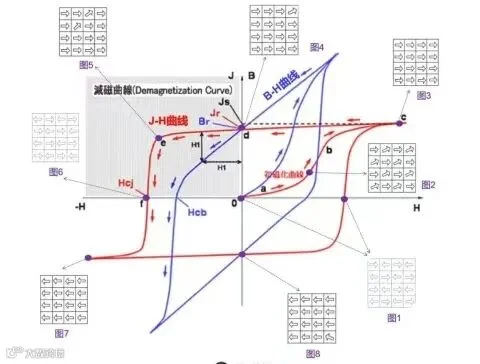

内禀矫顽力（Hcj）与矫顽力（Hc）：
抗退磁能力的双维度
概念辨析
🔷内禀矫顽力（Hcj）：
材料本征属性，反映磁畴壁移动的阻力，单位为 kA/m 或 kOe（1 kOe ≈ 79.5775 kA/m）。
🔷 矫顽力（Hc）：
受磁体形状影响的表观值，计算公式为：
其中，N为退磁因子（0 < N < 1），μ₀为真空磁导率（4π×10⁻⁷ H/m），M_s为饱和磁化强度。
典型值与材料改性
🔷钕铁硼磁钢：
Hcj范围 800–3000 kA/m（10–37.7 kOe），添加Dy/Tb后可提升至3000 kA/m以上（如N42UH）。
🔷钐钴磁钢：
Hcj约 750–1500 kA/m，耐高温性优异（300℃）。
🔷铁氧体磁钢：
Hcj仅 120–400 kA/m，但成本低、耐腐蚀。
单位换算示例
🔷某磁钢Hcj为2500 kA/m，换算为：
Hcj= 2500/79.5775 =31.4 kOe
🔷反之，若Hcj为28 kOe，则：
Hcj= 28×79.5775 = 2228 kA/m
温度系数：环境适应性的关键参数
温度系数分类
🔷剩磁温度系数（αBr）：
剩磁随温度升高的下降率，典型值 -0.1%/℃。
🔷 内禀矫顽力温度系数（βHcj）：
矫顽力随温度升高的下降率，典型值 -0.6%/℃。
温度影响计算方法
🔷剩磁衰减计算：
例如，Br₀=1.4 T，ΔT=100℃，则Br_T=1.4×(1-0.1%×100)=1.26 T。
🔷矫顽力衰减计算：
Hcj₀=2000 kA/m，ΔT=100℃，则Hcj_T=2000×(1-0.6%×100)=800 kA/m。
温度稳定性优化策略
🔷元素掺杂：
晶界扩散Dy/Tb可使βHcj降至 -0.4%/℃。
🔷 纳米结构设计：
纳米晶复合磁体（如Nd-Fe-B/α-Fe）的αBr降低至 -0.08%/℃。
🔷极端温度补偿：
🔹低温（-40℃）：剩磁可逆上升2%，但需注意矫顽力脆性下降风险。
🔹高温（200℃）：采用N35SH磁钢，βHcj优化至 -0.5%/℃。
稀土磁钢行业标准与测试方法
主流标准体系：
材料规范 GB/T 13560-2017 ; ISO 17802:2014
关键测试方法
🔷磁性能测试：
🔹脉冲磁化法：快速测量磁滞回线，适用于小尺寸样品。
🔹磁通计法：精度达0.1%，可测复杂形状磁体。
🔷环境适应性测试：
🔹高温退磁试验：按GB/T 13888-2015进行1000小时恒温测试。
🔹盐雾腐蚀试验：模拟海洋环境，评估Ni-Cu-Ni镀层防护效果。

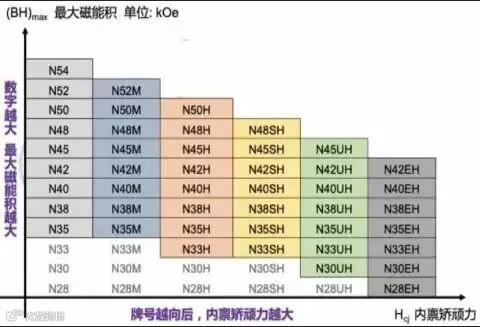

牌号命名规则
以中国标准为例，牌号如 N48SH 含义为：
🔷N：钕铁硼磁体
🔷48：最大磁能积（BHmax）约48 MGOe（1 MGOe = 7.9578 kJ/m³）
🔷SH：耐高温等级（150℃）
选型实战：从参数到应用的全流程
需求分析与参数匹配
🔷电机性能需求：
🔹功率密度 ≥ 5.5 kW/kg → Br ≥ 1.35 T
🔹工作温度 ≤ 150℃ → 选择SH系列（如N42SH）
🔷 工况模拟：
🔹启动退磁场计算：采用有限元仿真确定Hcj ≥ 2000 kA/m
成本与性能平衡策略
🔷 Dy/Tb添加优化：
🔹每增加1% Dy，Hcj提升150 kA/m，但成本增加20%。
🔹案例：某电机需Hcj=2500 kA/m，通过添加2% Dy实现目标，成本增加约40%。
🔷 复合结构设计：
🔹采用高Br内层（N52）+高Hcj外层（N42UH）的三明治结构，降低稀土用量30%。
行业趋势与未来展望
无重稀土磁体技术突破
🔷 晶粒细化：
通过机械合金化+热压工艺，使Hcj突破2000 kA/m且无Dy/Tb添加。
🔷 晶界工程：
引入Al-Cu合金层，提升晶界抗氧化性，降低温度系数。
创新磁体结构设计
🔷 分段磁钢：
🔹沿周向交替排列不同牌号磁体（如N50M+N42SH），平衡扭矩与耐高温性。
🔷 自膨胀磁钢：
🔹采用膨胀涂成，在高温下膨胀是铁芯与磁钢固定。
总结
稀土磁钢的选型是多参数耦合的复杂决策过程。通过深度理解剩磁、矫顽力、温度系数的物理意义，结合行业标准与前沿技术，工程师可实现从材料性能到系统效能的精准匹配。未来，随着无重稀土技术、智能设计工具的普及，稀土磁钢将在新能源、智能制造等领域持续推动技术革新。
