本公众号号之前文章曾介绍过吉利、比亚迪、长城、奇瑞、长安等的混动系统架构，本文就东风马赫电混PHREV的混动架构做一技术浅析。

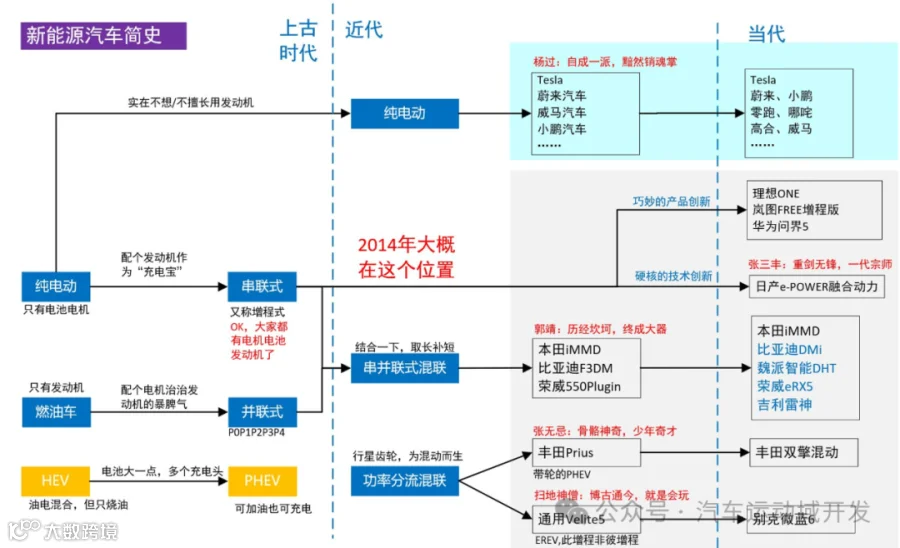

当前混动领域可以用一句话来概括：世界上只有两种混动，一种是功率分流THS，一种是串并联DHT。借用著名博主张抗抗的文章插图如下所示，国内OEM的混动DHT基本都是采用串并联DHT的路线，但东风马赫PHREV混动架构，准确说是东风马赫电混4HD的混动架构略有不同，它把功率分流THS和串并联DHT套技术路线融合了一起。

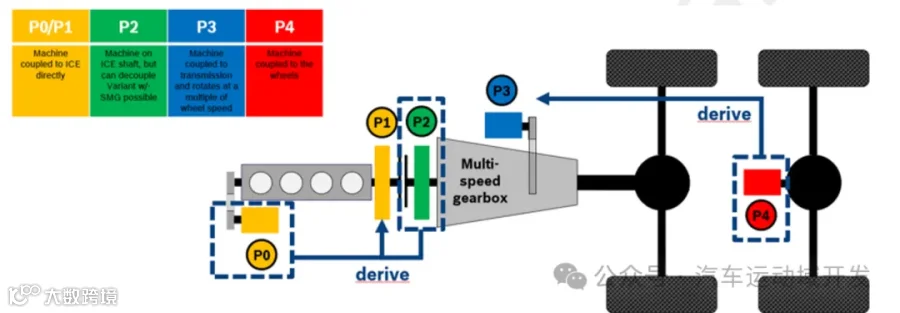

串并联的DHT路线可以根据发动机位置分为P0、P1、P2、P3、P4，如下图所示。
马赫动力覆盖燃油、混动、纯电三大领域，包括马赫G节能动力平台、马赫PHREV混动动力平台以及马赫E纯电驱动平台。
在马赫PHREV混动动力平台中，2021年东风推出了第二代马赫MHD混动系统，其混动架构为单档串并联，同比亚迪DM-i，MHD混动系统介绍如下图所示：
2023年东风推出了第三代马赫混动系统，即马赫电混4HD（原先叫马赫电混DH-i，后面又统一叫PHREV），混动架构为4档串并联DHT+功率分流。
通常，多档串并联系统考虑到成本等一般用于所谓高端车上，而马赫电混4HD，即融合“功率分流+多档串并联“的混动系统”，能够真正把多档化的产品用于小车上，通过功率分流能够有效的降低电机体积而达到同样的动力性，同时通过多档串并联进一步优化了高速区域。
马赫电混PHREV（又称马赫4HD、马赫DH-i），在原来PHEV的基础上多出一个“R”，R分别代表技术革新（Revolution），里程无忧（Range），多模融合（Reintegration），以及可靠安全（Reliability）。
如上文所述，马赫电混PHREV的混动架构为“功率分流+4档串并联DHT”, 可增程、可插混、可纯电：

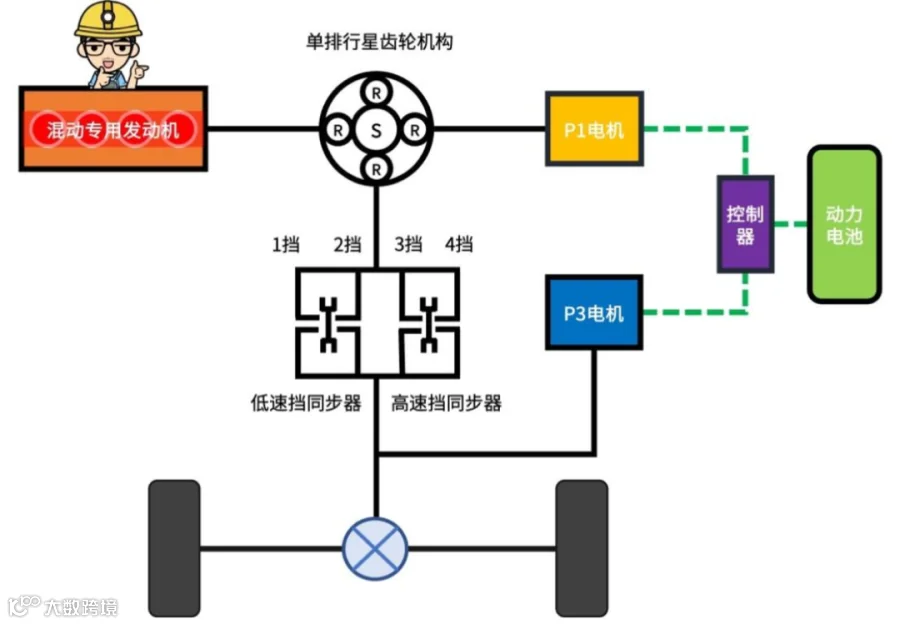

1）4档串并联为当前主流的P1+P3架构，P1电机用于发电，P3电机用于驱动；

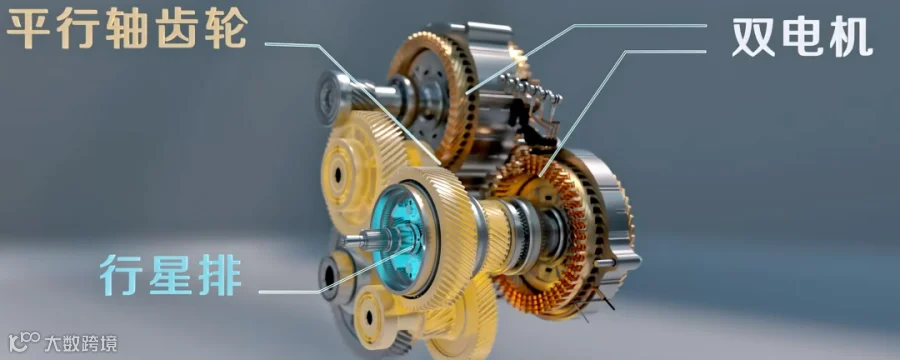

2）功率分流通过一组行星齿轮机构实现、包括一个行星排、两对定轴齿轮、内外两套同步器。

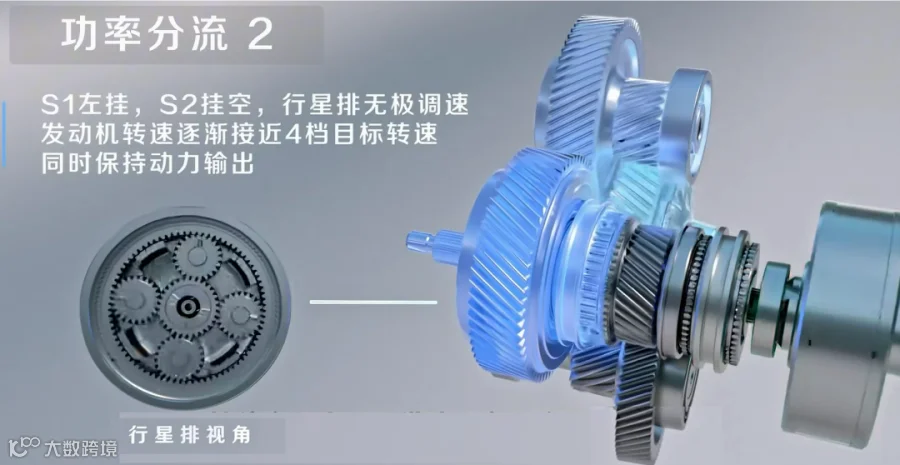

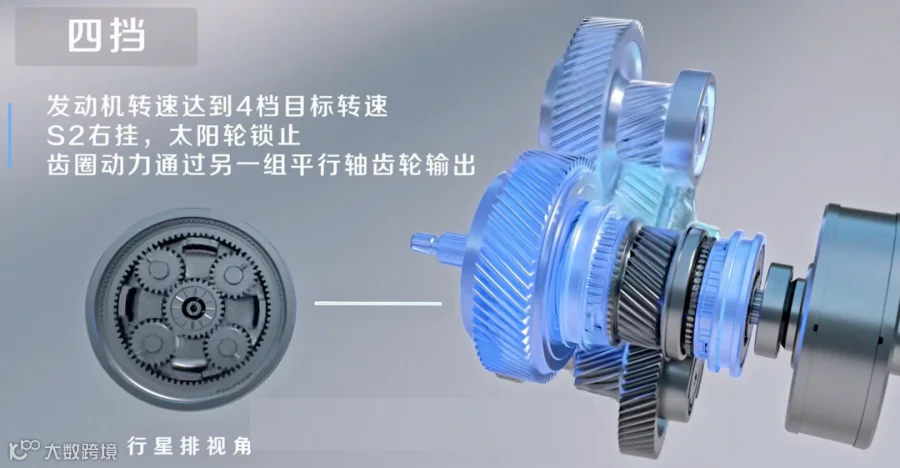

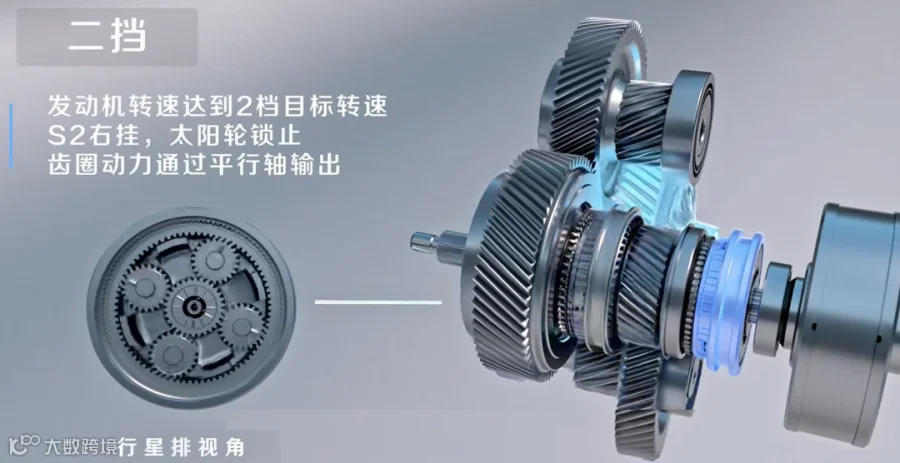

一套同步器置于行星齿轮机构中（即低速挡同步器），实现的是功率分流下的两个模拟挡位，即是低速1挡和2挡；另一套同步器置于行星齿轮机构外（即高速挡同步器），实现的是串并联下的两个真实挡位，即是高速3挡和4挡。
由于行星齿轮机构的加入，摒弃了离合器和机电液压系统等组件，整个变速过程是通过两个电机进行发动机、轴系端的转速调节，同步器进行机械啮合。
马赫电混PHREV混动结构采用一个行星排、两对定轴齿轮、两套同步器实现了多档串并联和双模功率分流，并且功率分流还可以用于换挡，换挡之间也可以借助功率分流进行过渡，让换挡过程的动力输出相对平稳。

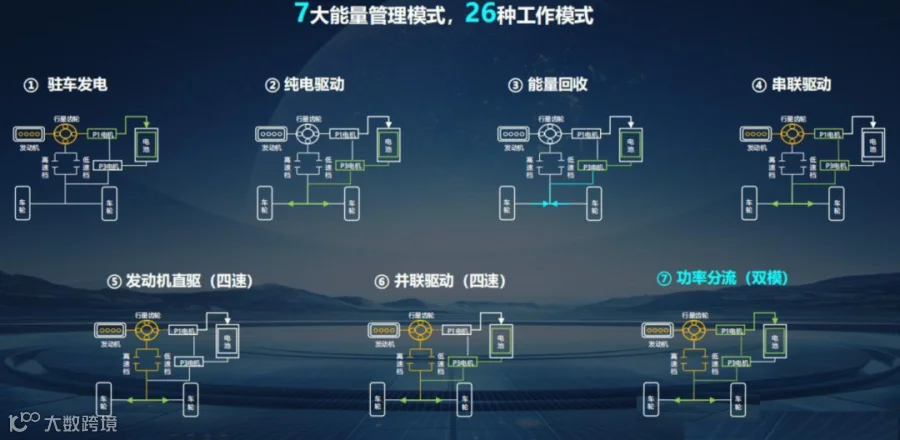

马赫电混PHREV可实现7大能量管理模式，包括驻车发电、纯电驱动、能量回收、串联驱动、发送机直驱（四速）、并联驱动（四速）、以及双模功率分流，如下图所示：
马赫电混PHREV基于7大能量管理模式，可实现26种工作模式，如下图所示：

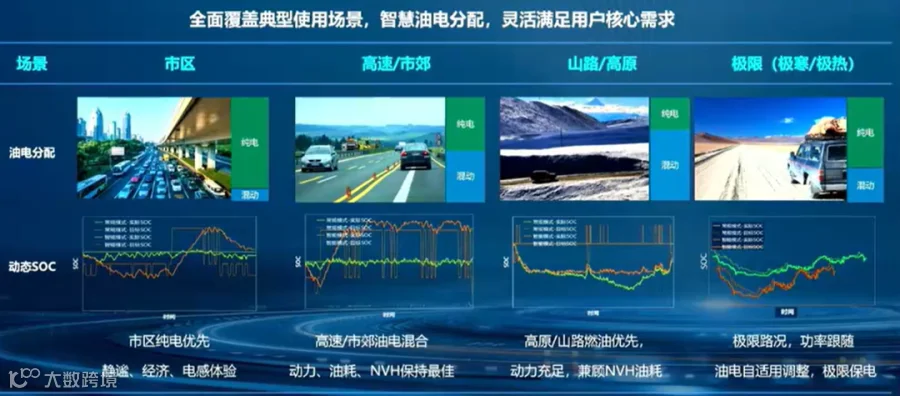

马赫电混PHREV，可针对用户典型使用场景，通过AI算法自动选取合适工作模式应对，智慧油电分离，灵活满足用户核心需求，提升用户驾驶感受。
马赫电混PHREV主要技术要点总结如下：
1）首次将多挡串并联和功率分流融合在一起，实现不同技术路线之间取长补短；
2）通过行星齿轮系统、定轴齿轮和基于换挡电机/拨叉/同步器的换挡机构的精巧集成，用简单成熟的机构和零件实现了7大能量管理模式和26种工作模式；
3）创造性地将功率分流用于换挡。
通过以上的技术创新，使得在不同使用场景下，马赫电混PHREV均可以选取最佳的工作模式，发动机/电机的密切配合，可以为客户带来全速域全场景的高效、畅快的驾乘体验。
参考材料：

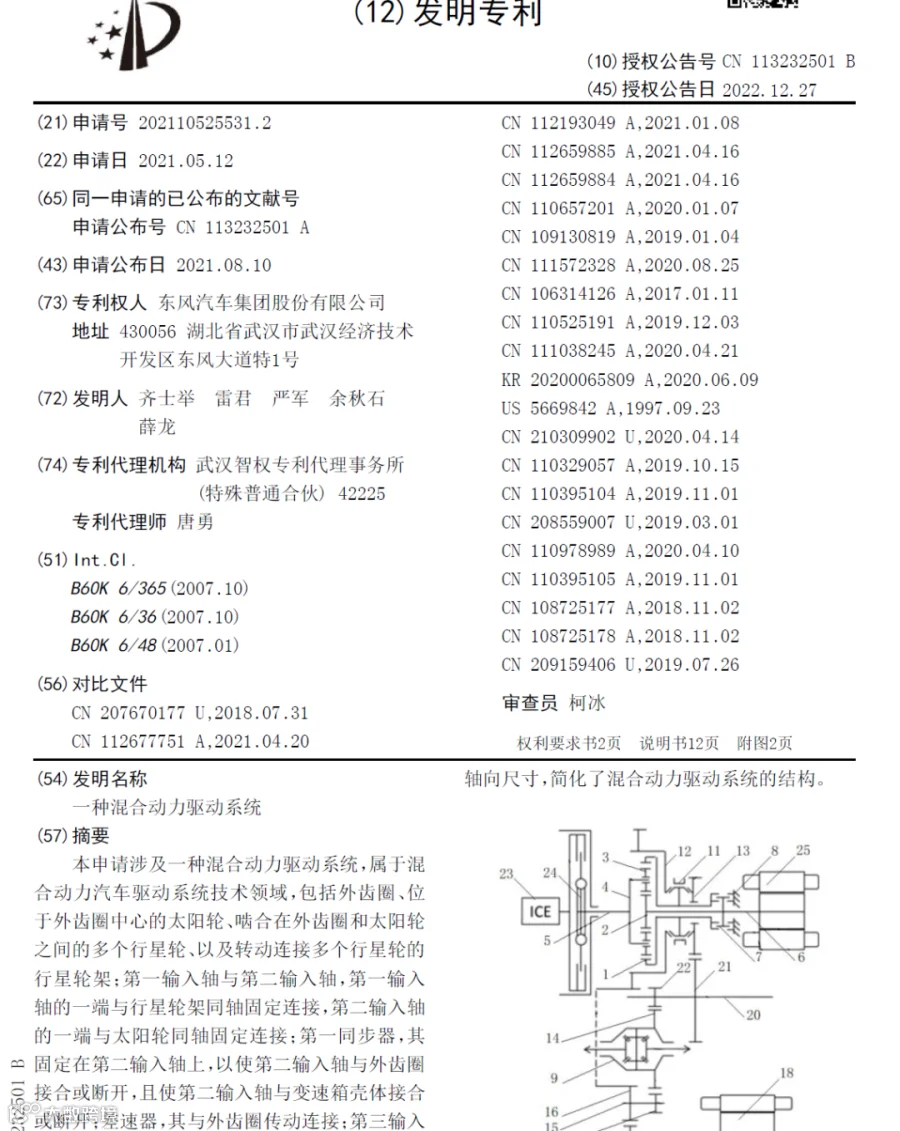

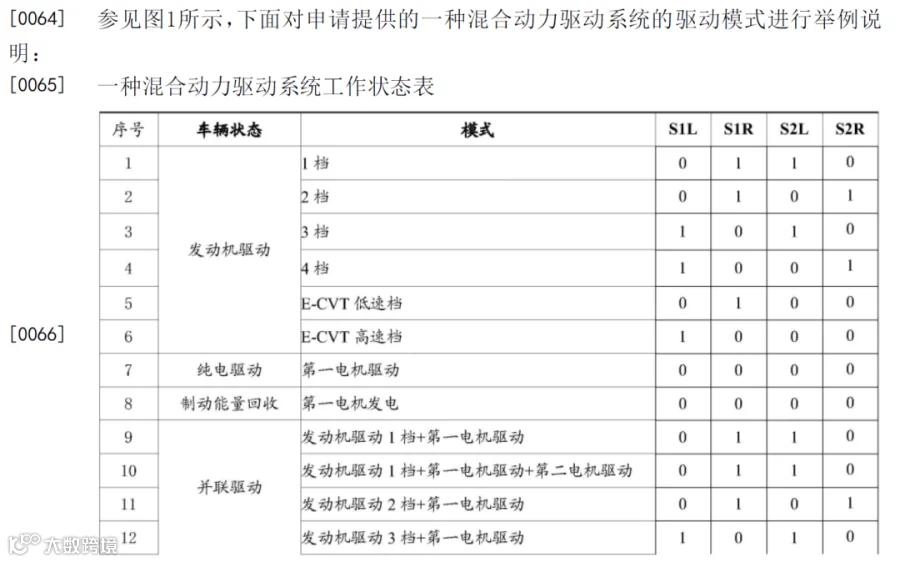

1）一种混合动力驱动系统，CN 113232501 B，东风汽车集团股份有限公司；
