导语：比亚迪八合一动力域控制器作为高集成度驱动系统的代表方案，通过 “N-in-1” 集成逻辑实现核心功能的深度整合，有诸多值得我们学习的地方。
其关键技术特征显著：一是集成 8 类核心组件，涵盖电机控制、逆变、DC/DC 转换、OBC（车载充电机）等功能；二是硬件规模庞大，包含 11 块电子板、4334 个组件，核心 SiC 功率模块参数达 1200V/500A；三是自研与供应链协同，既自主研发 SiC 模块、DC-Link 电容等核心部件，又联合 TI、NXP、Melexis 等头部企业提供关键芯片；四是强化可靠性设计，采用统一 EMC 方案、全工况测试与冗余控制策略。
这里面的疑问是：如何在高集成度下平衡性能与可靠性？如何通过自研核心部件降低供应链依赖？如何实现多组件协同工作以提升系统效率？
为解答这些问题，我准备围绕五个关键技术问题展开写一写：
系统整体架构与集成逻辑如何设计？
核心组件（SiC 模块、DC-Link 电容、电流传感器等）的技术细节与功能原理是什么？
11 块PCBA的硬件参数、组件分布与核心作用如何？
各组件间的协同逻辑（如控制信号传递、功率路径优化）如何实现？
系统的测试验证与可靠性设计有哪些关键措施？
这篇文章不仅仅是一篇关于比亚迪多合一技术方案的深度分析，更可作为我们学习、应用与开发多合一动力域系统的设计指南。希望通过全面解析，为你呈现比亚迪八合一驱动系统的技术全貌。
图片来源：SysPro

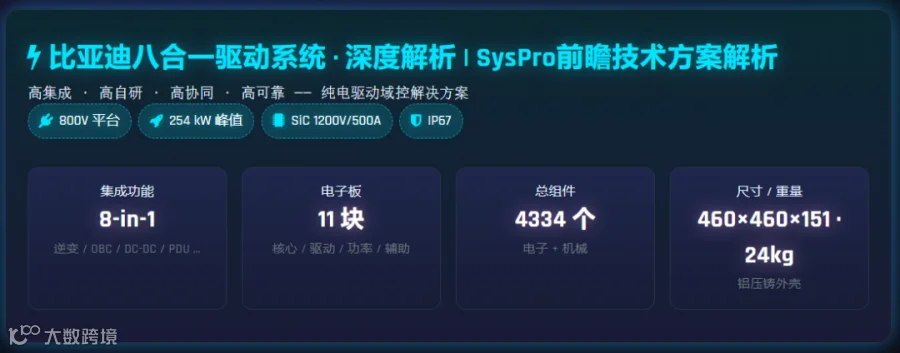

01 产品概述与开发背景
1.1 产品基本信息
1.2 开发背景与行业需求
02 硬件系统整体架构
2.1 系统核心参数汇总
2.2 硬件构成总览（电子板 + 机械部件）
2.3 系统集成层级解析
2.3.1 功能级集成：确定“整合哪些组件”
2.3.2 模块级集成：组件“分组整合”
2.3.3 系统级集成：模块“协同工作”
03 核心组件技术解析
3.1 自研SiC功率模块
3.1.1 核心参数与物理特性
3.2 DC-Link电容模块
3.2.1 核心参数与物理特性
3.3 电流传感器（DC/AC两类）
3.3.1 DC电流传感器
3.3.2 AC电流传感器模块
01
产品概述与开发背景
在导语中提到了比亚迪八合一驱动系统的定位与核心问题，在正式对产品特征和技术细节介绍前，首先，我们得先明确这款产品的基本信息与开发背景：它是谁、为解决什么问题而生？下面我们来看看产品概述与开发背景的详细内容。

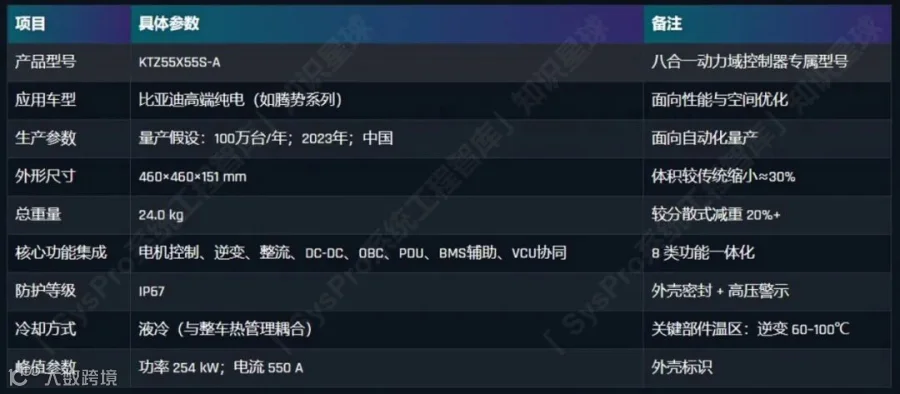

1.1 产品基本信息
我们先看看比亚迪八合一系统的产品信息，包括型号、应用车型、生产参数、物理尺寸等关键信息，这些是我们后续解析的基础。下面我们直接通过表格直观呈现核心信息：
1.2 开发背景与行业需求
了解了产品的 “身份卡”，那么，比亚迪为什么要开发这款八合一驱动系统？这就需要结合行业需求来看。关于这方面的理解，我们曾多次解释过，感兴趣的朋友可以参考这篇文章，其底层逻辑与此一致：多合一驱动系统 · 从概念到量产 · 设计开发白皮书
下面我们来看看开发背景的两个核心维度：
1.2.1 纯电汽车驱动系统的行业痛点
传统纯电汽车采用分散式驱动系统设计，即 eMotor（电机）、Transmission（变速箱）、Inverter（逆变器）、DC/DC 转换器、OBC（车载充电机）、PDU（功率分配单元）等组件各自独立，每个组件需单独的外壳、冷却管路与布线，这会导致四大痛点：
空间占用大：电池已占据底盘大量空间，分散组件进一步压缩车内乘坐空间或电池储能空间
重量偏高：多个独立外壳、冗余控制器与长距离布线，增加整车重量（通常比集成系统重 20%-30%），直接影响续航里程
故障风险高：大量电气连接接口（传统系统约50-80 个），易出现接触不良、电磁干扰等故障；
响应延迟：控制信号需在多个独立控制器间传递，通信延迟长（通常 10-20ms），影响动力响应速度。

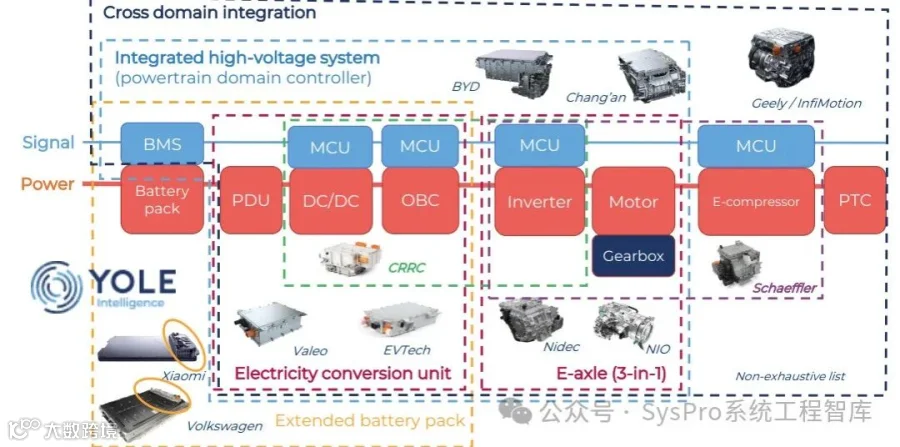

1.2.2 比亚迪的应对思路：八合一集成逻辑
为解决上述痛点，比亚迪提出 “八合一” 集成方案 ，即将 8 类核心功能组件整合为一个单元，通过“1+1>2” 的协同效应实现多重目标：
减少冗余部件：共用 1 套外壳、1 套冷却系统、1 组 DC 链路电容，省去传统系统中 50% 以上的冗余部件
优化功率路径：缩短电流传递路径（从传统1.5-2m 缩短至 0.5-0.8m），降低功率损耗（减少 8%-12%）
提升响应速度：控制信号通过中央控制器统一调度，通信延迟降至 5ms 以内
适配高端车型：高集成度可实现动力系统小型化，为高端车型（如腾势）的底盘布局提供灵活性
图片来源：AVL
以上我们知道了比亚迪八合一驱动系统的基本信息与开发背景，明确了它是为解决传统分散式系统痛点而生的高集成方案。那么，这款系统的硬件架构具体是怎样的？核心参数与构成有哪些细节？下面我们一起来看看硬件系统整体架构的解析。
02
硬件系统整体架构
这里我们需要深入硬件层面，了解下这款八合一系统由哪些部分组成？核心参数是多少？集成逻辑又分为哪几个层级？下面我们从核心参数、硬件构成、集成层级三个维度展开解析。

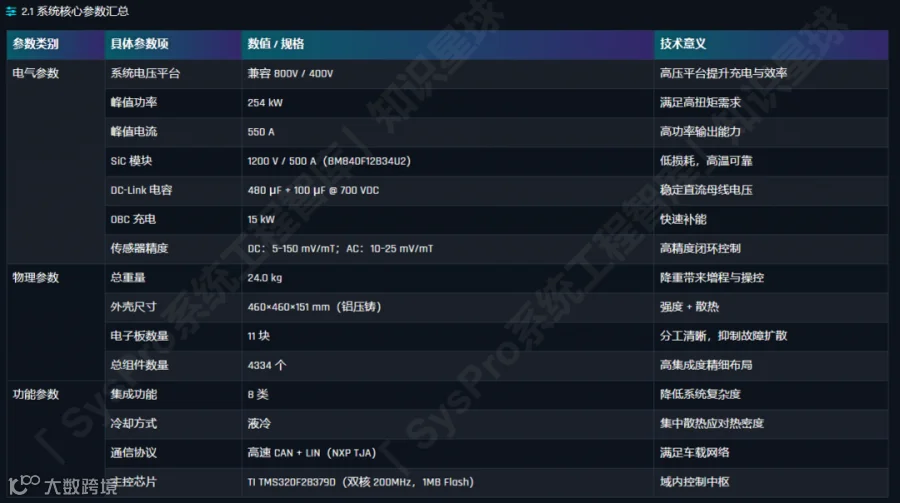

2.1 系统核心参数汇总
首先，我们需要掌握系统的 “关键指标”，这些参数决定了系统的性能上限。下面我们通过表格汇总核心参数，涵盖电气、物理、功能三大维度：
图片来源：SysPro系统工程智库
2.2 硬件构成总览（电子板 + 机械部件）
知道了核心参数，我们再拆解硬件的 “组成部分”—— 整个系统可简单分为分为硬件PCBA板与机械部件两大类，下面我们分别解析：

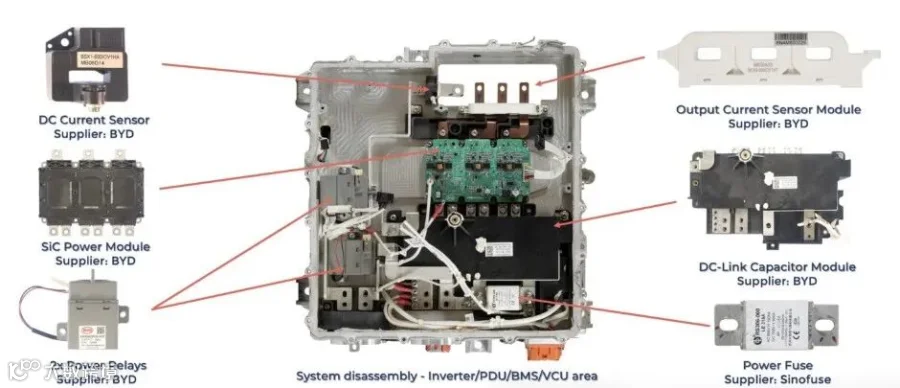

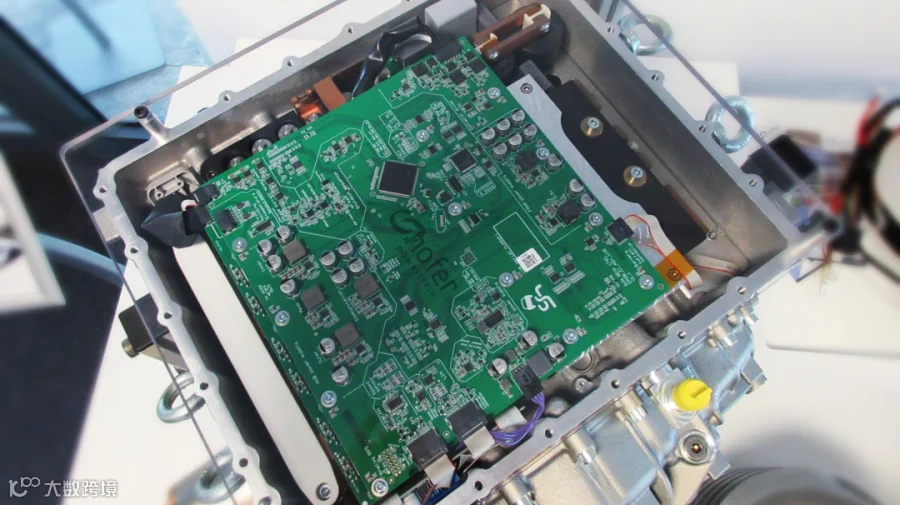

2.2.1 电子板构成：11 块PCBA的分工
PCBA电路板，是系统的 “大脑” 与 “神经中枢”，11 块PCBA各有明确分工，下面通过表格呈现每块板卡的核心信息：
图片来源：SysPro系统工程智库

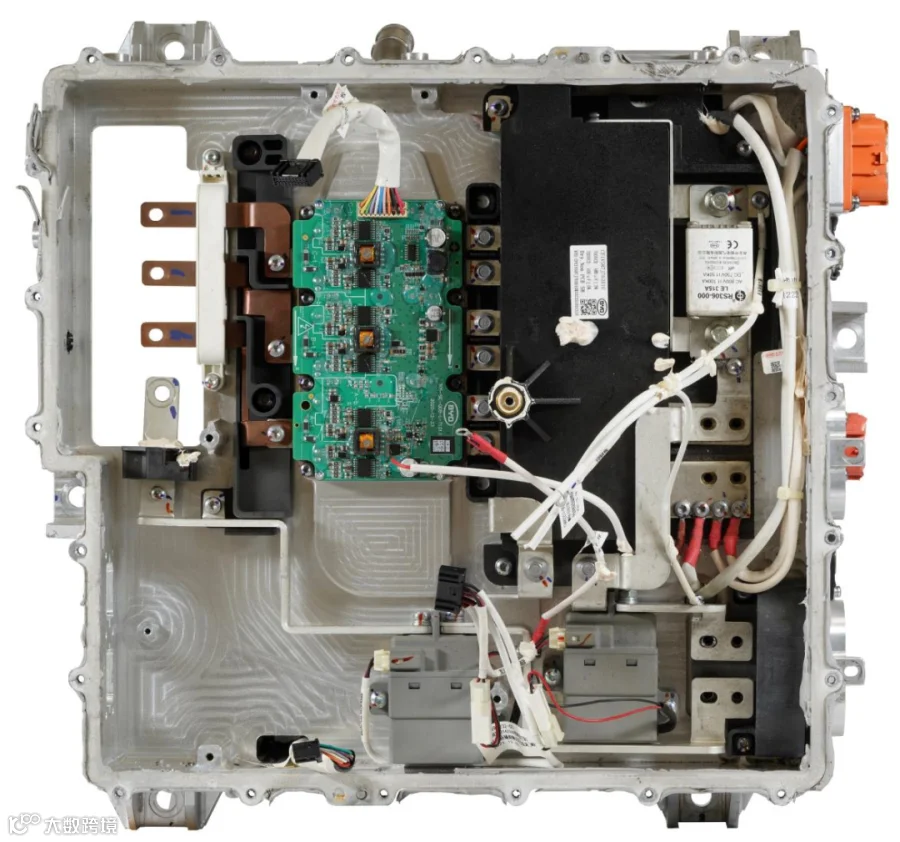

2.2.2 机械部件构成：支撑与连接的关键
图片来源：SysPro系统工程智库
2.3 系统集成层级解析
以上我们拆解了硬件的 “组成部分”，但八合一系统不是简单的 “组件堆砌”，而是分层级集成的。这个是什么意思呢？简单来说，集成分为 “功能级 - 模块级 - 系统级” 三个层级，下面我们来看看每一层级的逻辑：
2.3.1 功能级集成：确定 “整合哪些组件”
功能级集成是基础，核心是 “根据车型需求选择整合的组件”。比亚迪八合一系统的功能级集成逻辑如下：
必选组件：电机控制、DC-AC 逆变、PDU（功率分配）—> 这三类是驱动系统的核心，必须整合以确保动力响应
可选组件（按需适配）：OBC（车载充电机）、DC-DC 转换器、BMS 辅助功能 —> 高端车型全整合，经济型车型可简化 OBC 功率；
排除组件：12V 低压电池 —> 因需为灯光、中控等低压系统供电，当前集成方案无法替代，仍需独立配置。
2.3.2 模块级集成：组件 “分组整合”
模块级集成是中间层，将功能级确定的组件按 “功能关联性” 分组整合为模块：
控制模块：电子板 1（核心控制）+ 电子板 5（BMS 辅助）+ 电子板 6（OBC 控制）—— 负责决策与信号处理
驱动模块：电子板 2（SiC 驱动）+ 电子板 10（AC 电流传感）+ 电子板 11（DC 电流传感）—— 负责驱动 SiC 模块与信号采集
功率模块：电子板 3（功率转换）+DC-Link 电容模块 + SiC 模块 —— 负责高压功率转换；
辅助模块：电子板 4（辅助电源）+ 电子板 7（电容管理）+ 电子板 8（低压处理）+ 电子板 9（EMI 滤波）—— 负责低压供电与干扰抑制
2.3.3 系统级集成：模块 “协同工作”
系统级集成是顶层，通过机械结构（外壳、busbar）与电气连接（连接器、布线）将模块整合为整体，核心是 “协同优化”：
机械协同：所有模块固定于铝制外壳，通过导热垫与冷却管实现散热协同
电气协同：控制信号通过电子板 1 统一调度，功率通过busbar 优化路径
软件协同：各模块的控制软件（如 SiC 驱动逻辑、OBC 充电逻辑）通过 CAN 总线同步，避免功能冲突。
图片来源：SysPro系统工程智库
以上我们详细解析了硬件系统的整体架构，包括核心参数、硬件构成与集成层级。那么，在这些硬件中，最关键的核心组件（如 SiC 模块、DC-Link 电容）技术细节是什么？它们的工作原理又如何？下面我们一起来看看核心组件技术解析。
03
核心组件技术解析
在硬件架构中，核心组件是决定系统性能的 “关键少数”，比如 SiC 功率模块决定功率上限，DC-Link 电容决定电压稳定性，电流传感器决定控制精度。下面我们逐一解析五大核心组件的技术细节与功能原理。
3.1 自研 SiC 功率模块
SiC 模块是八合一系统的 “动力心脏”，负责将 DC 高压转换为 AC 驱动电机，比亚迪自研的功率模块是当前行业内参数领先的 SiC 模块之一。下面我们来看看它的详细技术细节。
3.1.1 核心参数与物理特性
首先，我们看看模块的核心参数：
图片来源：SysPro系统工程智库
这里面我们需要关注的是：一是 1200V 的额定电压，适配 800V 高压平台，相比传统 650V Si 模块，可减少高压回路的器件数量；二是 175℃的最高结温，耐高温性优于 Si 模块（150℃），适合高功率密度下的长期工作；三是 0.015Ω 的导通电阻，降低导通损耗，提升系统效率（相比 Si 模块效率提升 5%-8%）。
3.2 DC-Link 电容模块
DC-Link 电容模块是系统的 “电压稳定器”，负责平滑整流后的直流电，抑制电压波动，为 SiC 模块提供稳定的电压输入。下面我们来看看它的技术细节：

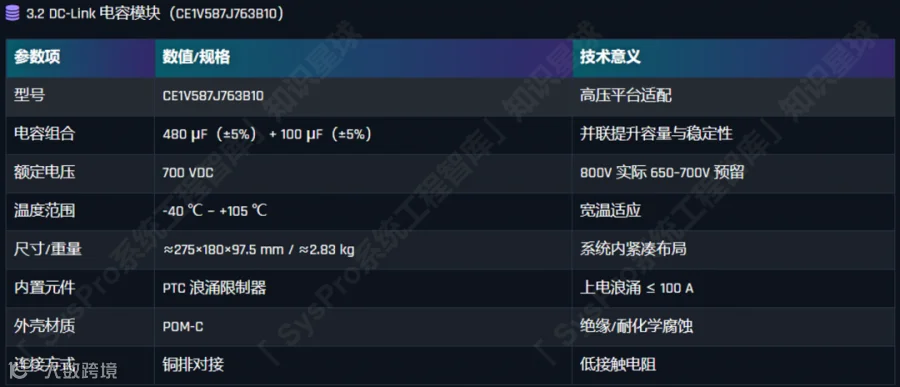

3.2.1 核心参数与物理特性
通过表格呈现核心参数：
图片来源：SysPro系统工程智库
3.3 电流传感器（DC/AC 两类）
电流传感器是系统的 “电流眼睛”，负责采集高压回路的电流信号，反馈给控制器以实现精准控制。比亚迪八合一系统采用两类电流传感器：DC 电流传感器与 AC 电流传感器。下面我们分别解析：
3.3.1 DC 电流传感器
主要用于采集电池输入的 DC 电流，核心参数与结构如下：
图片来源：SysPro系统工程智库

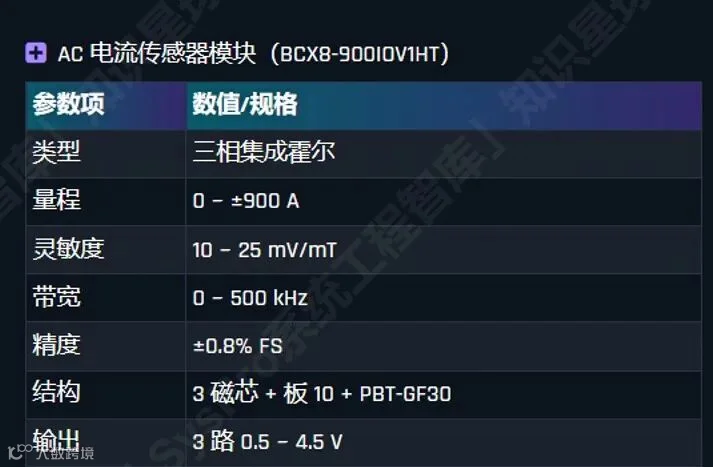

3.3.2 AC 电流传感器模块
主要用于采集逆变器输出的 3 相 AC 电流，核心参数与结构如下：
图片来源：SysPro系统工程智库
工作原理：逆变器输出的 3 相 AC 电流分别通过模块内的 3 个铜排，每个铜排对应 1 个硅钢磁芯与霍尔元件（Melexis MLX91209），霍尔元件将磁场转换为电压信号，经电子板 10 处理后反馈给电子板 1 的 MCU，实现 3 相 AC 电流的同步监测。
