导语：在纯电动汽车追求 “高效、可靠、低成本” 的发展过程中，传统分散式驱动系统因组件独立导致空间占用大、整车重量高、生产维护成本高昂、故障风险突出的痛点，成为制约车辆性能升级的关键瓶颈。为破解这一难题，多合一驱动系统凭借 “N-in-1” 集成的 “1+1>2” 效应应运而生，成为 Tier1 与 OEM 竞相布局的核心方向。
为了回答星友关于"多合一驱动系统设计开发要点"的诉求，同时为了系统性的梳理正向开发过程的一些核心思考，我们围绕多合一驱动系统 “从概念到量产” 展开了全面解读：
先解析其发展背景与全球市场的差异趋势；再拆解功能级（组件组合）、系统级（智能协同）、产品级（平台化量产）三级集成逻辑；通过 AVL 6-in-1、比亚迪 8-in-1、特斯拉4-in-1 案例具象化技术方案；进而分析设计复杂度、供应链、可靠性、NVH、EMC、虚拟开发等六大核心挑战及应对思路；最终量化其多维度效益，并展望更高集成度与可持续发展方向，为行业提供从技术到落地的完整参考。全文将回答以下关键技术问题：
多合一驱动系统的全球市场趋势有何差异？
功能、系统、产品三级集成分别如何实现，各有哪些技术要点？
典型多合一方案（如 AVL 6-in-1、BYD 8-in-1）的参数与设计逻辑是什么？
集成过程中面临的设计复杂度、供应链、NVH、EMC 挑战如何应对？
多合一系统的量化效益与未来发展方向是什么？
图片来源：AVL
01 多合一驱动系统的发展背景与全球市场趋势
1.1 发展背景：为何需要多合一驱动系统？
1.2 全球市场趋势：地区差异与核心玩家布局
02 多合一驱动系统的集成层级解析
2.1 功能级集成：N-in-1 系统的 “组件组合逻辑”
2.1.1 功能级集成的核心影响因素
2.1.2 N-in-1 Battery 与 N-in-1 EDU 的差异
2.2 系统级集成：从 “组件整合” 到 “智能协同”
2.2.1 系统级集成的核心目标：减重、降本与协同
2.2.2 关键技术：统一 EMC 与控制 / 功率集成
03 总结
01
多合一驱动系统的发展背景与全球市场趋势
1.1 发展背景：为何需要多合一驱动系统？
下面我们来看看多合一驱动系统的发展背景。
在电动汽车（BEV，Battery Electric Vehicles 纯电动汽车）的发展中，Efficient, Reliable and Cost-Effective是三大核心目标。传统 drivetrain 采用分散式设计：e-motor、transmission、inverter、DC/DC 转换器、OBC、PDU（功率分配单元）等组件各自独立，不仅需要单独的外壳、冷却系统与布线，还会导致以下问题：
空间占用大：BEV 的电池本身已占据大量底盘空间，分散组件进一步压缩了车内或储能空间；
重量偏高：多个独立外壳、冗余的控制器与布线，增加了整车重量，直接影响续航；
成本高昂：更多零部件（如多个微控制器、EMC滤波器）、更复杂的装配流程，推高了生产与维护成本；
故障风险高：大量的电气连接与接口，增加了接触不良、干扰等故障点。
而多合一驱动系统通过"N-in-1” 集成（即将 N 个独立组件整合为一个单元），恰好能解决这些痛点。这里的 “N” 不是固定值，而是根据车辆定位、成本目标等灵活调整—— 比如有的整合 4 个组件，有的整合 8 个甚至更多。
那么，多合一系统的核心价值是什么呢？简单来说，就是 “1+1>2”：通过组件间的协同（如共用一个 DC 链路电容、一套冷却系统），不仅减少了冗余部件，还能提升系统响应速度（如减少通信延迟），最终实现 “降本、减重、省空间、提性能” 的多重目标。这也是为什么它会成为 Tier1（一级供应商，如 AVL、Valeo）与 OEM（整车厂，如 BYD、特斯拉）竞相布局的核心方向。
图片来源：SysPro系统工程智库
1.2 全球市场趋势：地区差异与核心玩家布局
了解了发展背景后，我们自然会问：全球不同地区的多合一驱动系统发展节奏是否一致？各地区的核心玩家又有哪些布局？下面我们通过表格来清晰看看全球市场的趋势差异：
图片来源：SysPro系统工程智库
这里我们需要关注的重点是：全球趋势的核心驱动力是一致的（效率、成本、性能），但落地路径因 “技术积累”“市场竞争强度”“供应链模式” 不同而存在差异：
中国因市场竞争激烈，OEM 更愿意通过高集成度快速差异化
02
多合一驱动系统的集成层级解析

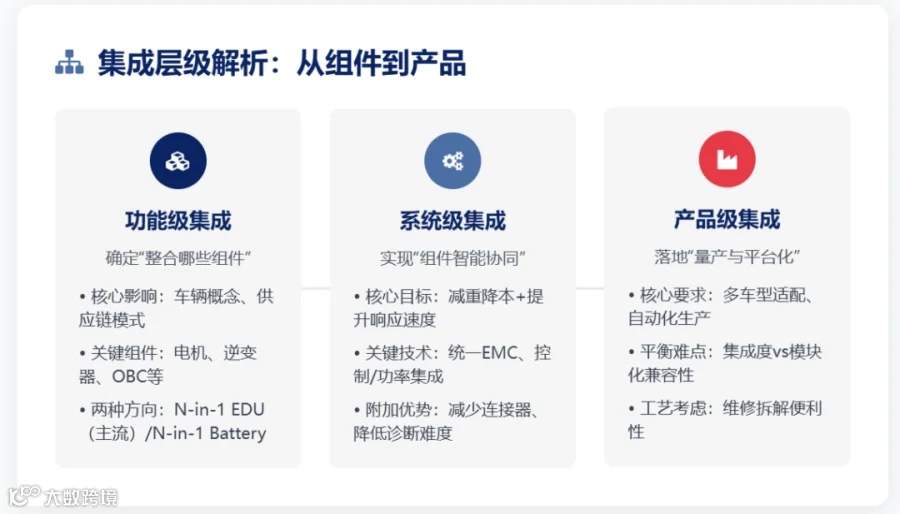

以上我们知道了全球市场的差异化趋势，那么这些 “N-in-1” 系统究竟是如何实现集成的呢？它不是简单地把组件 “打包”，而是分不同层级逐步深入。这背后的思考又是什么呢？下面我们一起来看看多合一驱动系统的三级集成层级（功能级、系统级、产品级）。
图片来源：SysPro系统工程智库
2.1 功能级集成：N-in-1 系统的 “组件组合逻辑”
功能级集成是多合一系统的 “基础层”，简单来说，就是 “确定哪些组件要整合在一起”。它回答的核心问题是：基于车辆概念（如轿车、SUV）、供应链模式（OEM 自研 vs Tier1 供应）、内部技术能力，哪些组件整合后能最大化效益？
2.1.1 功能级集成的核心影响因素
在功能级集成中，有三个关键影响因素需要考虑：
车辆概念：比如高端性能车可能需要整合更高功率的 OBC 与 DC/DC 转换器，而经济型车可能优先整合 “电机 + 逆变器 + 变速箱” 这三大核心组件；
供应链模式：如果 OEM 自己能研发 BMS，就可能将 BMS 整合到 EDU 中；如果依赖 Tier1 供应 BMS，则可能暂时不纳入集成范围；
内部技术能力：比如能否解决 “BMS 从电池舱转移到 EDU” 后的安全接口问题，这决定了组件的集成范围。

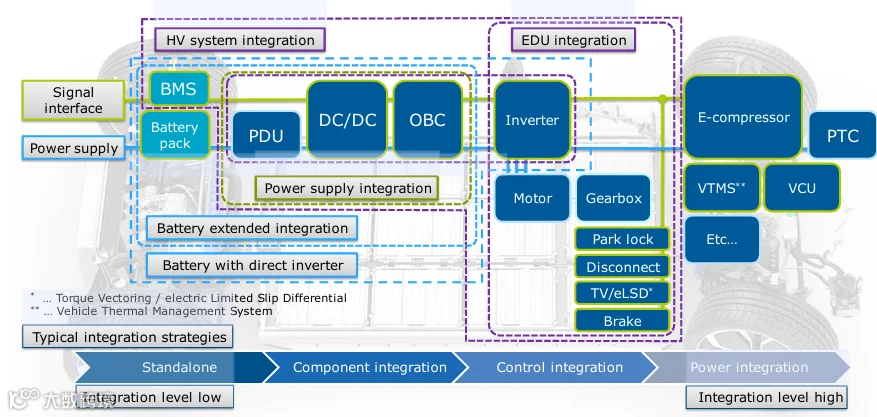

同时，BEV 的核心 “Building Blocks（组成模块）” 是相对固定的，包括：e-motor、transmission、inverter、BMS、DC/DC 转换器、OBC、PDU、VCU（整车控制器）等。这些模块的组合方式有很多种，而功能级集成就是确定 “N” 的具体构成 —— 比如有的方案把 BMS 纳入，有的不纳入；有的整合 PDU，有的让 PDU 与电池或辅助设备融合。
图片来源：AVL
|SysPro备注，这里补充说明下关于PDU和VCU的集成：
PDU ： Power Distribution Unit 的缩写，即功率分配单元，负责将高压电分配给电机、OBC 等组件。在理想的功能集成中，PDU 不会是独立组件，而是被 “智能整合” 到电池或辅助设备中，以减少冗余
VCU ： Vehicle Control Unit 的简称，即整车控制器，它更多是软件功能，所以可以根据设计需求，放置在任何一个 N-in-1 系统中，只需要连接油门踏板的线路即可
2.1.2补充说明：N-in-1 Battery 与 N-in-1 EDU 的差异
在功能级集成中，有两种主要概念：N-in-1 Battery（电池多合一）与 N-in-1 EDU（电驱动单元多合一）。
N-in-1 Battery：以电池为核心，整合 BMS、OBC 等与电池相关的组件；
N-in-1 EDU：以电驱动为核心，整合 e-motor、transmission、inverter、OBC、DC/DC 等驱动相关组件。
为什么当前市场以 N-in-1 EDU 为主要趋势呢？因为 EDU 是 BEV 的 “动力核心”，整合驱动相关组件能直接提升动力响应速度与效率，且技术成熟度更高。而 N-in-1 Battery 虽然也是未来方向，但涉及电池安全、热管理等更复杂的问题，目前还处于探索阶段，因此本文后续将重点聚焦 N-in-1 EDU。
2.2 系统级集成：从 “组件整合” 到 “智能协同”
如果说功能级集成解决了 “整合哪些组件” 的问题，那么系统级集成就是解决 “如何让整合后的组件高效协同” 的问题。它不再是 “物理上的打包”，而是 “功能上的联动”，是多合一系统的核心技术层。
2.2.1 系统级集成的核心目标：减重、降本与协同
系统级集成的第一个直接目标是 “减重降本”—— 通过整合，能直接减少外壳、冷却系统等 “非核心部件” 的数量。比如多个组件共用一个外壳，就能省去原来各自独立的外壳材料；共用一套冷却系统，就能减少冷却管路的长度与重量。
但更重要的目标是 “智能协同”—— 让组件之间的互动更高效。比如 “smart synchronization（智能同步）”：电机、逆变器、变速箱的控制信号不再需要通过多个控制器传递，而是通过一个中央控制器统一调度，减少了通信延迟，提升了动力响应速度。

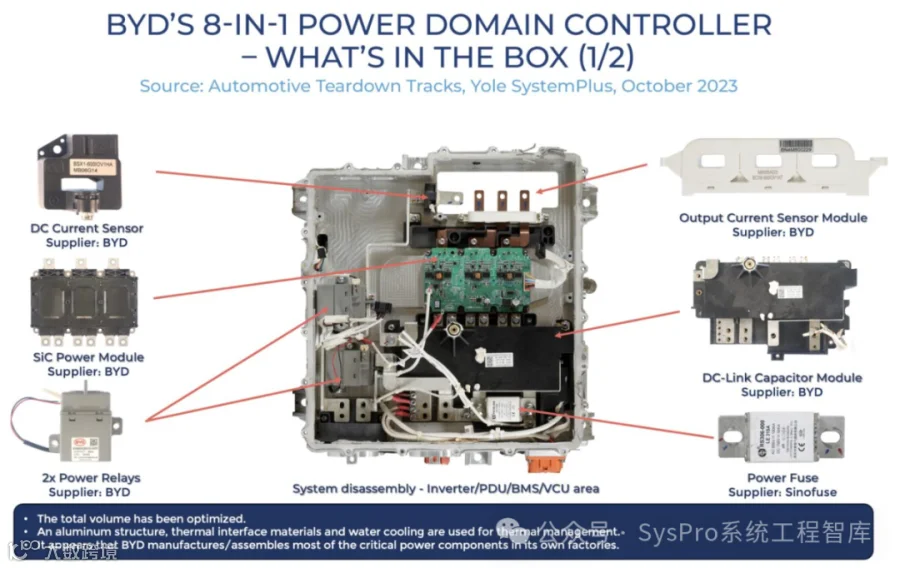

图片来源：YOLE
2.2.2 关键技术：统一 EMC 与控制 / 功率集成
要实现系统级集成，有三大关键技术必须突破，下面我们逐一解析：
-> 统一 EMC 方案
EMC 是 Electromagnetic Compatibility 的缩写，即电磁兼容性，指系统内各组件不会相互产生电磁干扰，也不会干扰外部设备。在传统分散式设计中，每个高压组件（如逆变器、OBC）都需要单独的 EMC 滤波器与 DC 链路（用于稳定电压），这不仅增加了体积与成本，还可能因滤波器参数不匹配导致干扰。
而系统级集成采用 “统一 EMC 概念”：不再为每个组件单独设计滤波器，而是为整个 N-in-1 系统设计一套整体 EMC 方案。这能减少滤波器的复杂度与 DC 链路的尺寸，但需要解决 “内部系统干扰” 问题：比如逆变器的高频信号不能干扰 OBC 的充电控制。
要做到上述这一步的这里的核心思路是 “早期规划”：在设计初期就模拟各组件的电磁特性，通过屏蔽、接地等方式避免内部干扰。
-> 控制集成

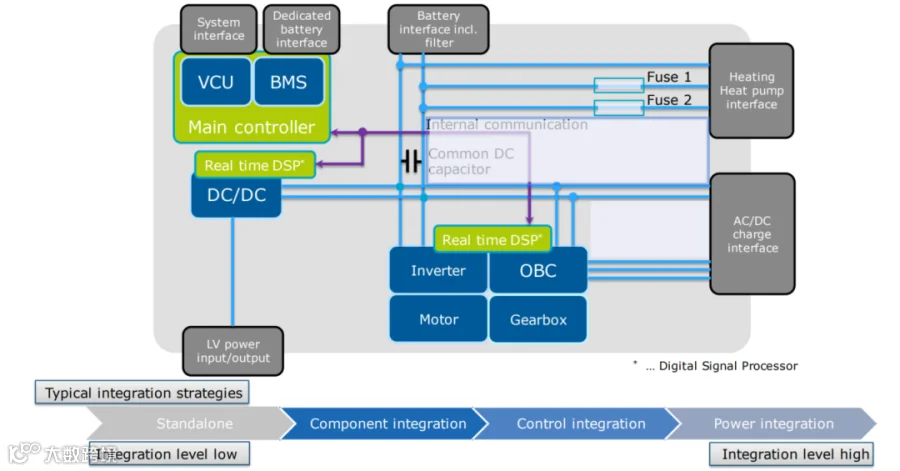

控制集成的核心是 “减少微控制器数量”。传统方案中，电机、OBC、DC/DC 各有一个微控制器（负责控制逻辑），而系统级集成会将这些控制功能整合到一个或少数几个中央控制器中。
这样做的好处是：减少控制器成本、简化软件管理、降低通信延迟（因为控制信号不用在多个控制器间传递）。比如AVL的 8-in-1 系统，通过优化控制器架构，大幅减少了微控制器的数量，同时提升了控制响应速度。

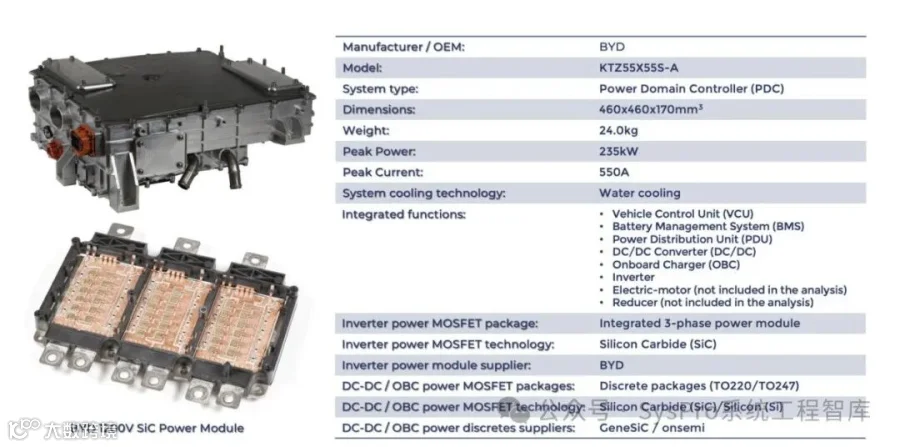

图片来源：BYD
-> 功率集成
功率集成的核心是 “优化功率路径”：即电流从高压源到各组件的传递路径。

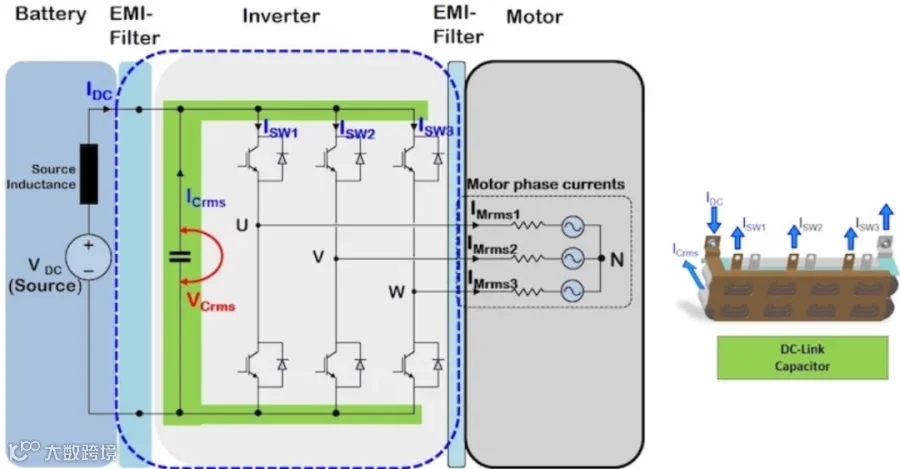

传统方案中，电流需要经过多个独立的功率接口，路径长、损耗大；而系统级集成会通过 “Common Used DC link capacitor” 来优化路径。比如在 8-in-1 系统中，一个中央 DC 链路电容为逆变器、OBC、DC/DC 提供稳定电压，不仅减少了电容的数量（传统方案每个组件一个电容），还缩短了电流路径，降低了功率损耗。
同时，系统级集成还能带来两个附加优势：
一是减少 HV 连接器数量：高压连接器是成本高、易故障的部件，集成后连接器数量大幅减少
二是降低诊断难度：因为各组件的状态都能通过中央控制器监控，故障定位更快速
图片来源：网络
03 总结
以上是关于电驱动系统多合一集成"从概念到量产"设计开发指南，我们在回顾下其中的关键点：
为解决纯电动汽车传统分散式 drivetrain 空间占用大、重量高、成本高昂、故障风险高的痛点，通过 “N-in-1” 集成实现降本、减重、省空间、提性能的 “1+1>2” 效应，成为 Tier1 与 OEM 竞相布局的方向。
文中我们提到N-in-1可以拆解其三级集成层级：功能级为基础，确定组件组合逻辑，受车辆概念、供应链模式与技术能力影响，当前以 N-in-1 EDU 为主要趋势；系统级是核心，通过统一 EMC、控制集成、功率集成实现组件智能协同，减少冗余并提升效率；产品级为落地关键，以平台化与模块化适配多车型量产，平衡集成度与通用性。
为了进一步说明上述理念，我们通过 AVL 6-in-1（高性能）、比亚迪 8-in-1（高集成）、特斯拉 N-in-1（垂直整合）三个典型案例，展现不同方案的设计逻辑。

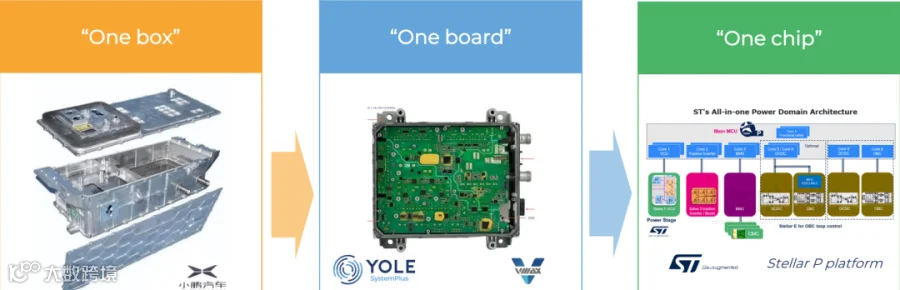

图片来源：YOLE
然后，我们分析了系统面临的设计复杂度、供应链、质量可靠性、NVH、EMC、研发周期六大核心挑战，并给出一系列应对思路。
以上的解读，给我们带来的一些关键的启示是：
多合一集成是电动汽车驱动系统设计的必然趋势，但集成度并非越高越好，需在集成效益、模块化兼容性、维修成本之间找到平衡
技术突破离不开全产业链协同，OEM、Tier1、组件供应商需共同制定标准、分担责任
虚拟开发、早期优化是提升研发效率、控制成本的关键手段，将成为未来行业的核心竞争力
感谢你的阅读，希望有所帮助！
图片来源：Yole
