导语：在新能源车与高功率电驱快速演进的背景下，电控系统（牵引逆变器/电驱控制器）越来越像一个高频能量加工厂：它把电池直流能量通过功率器件的高速开关“切碎—重组—合成”，再以电机所需的交流形式输出。
也正因为这种“切碎”发生在微秒级甚至更快的时间尺度，谐波（|SysPro备注，更准确的说法应该是：电压/电流的高频分量、尖峰与振铃、差模/共模噪声）几乎不可避免地伴随产生，并通过直流母线、EMC Filter、铜排/母排、功率模组封装寄生、电机线束与壳体接地体系一路传播，最终演变为系统层面的：效率损失、器件应力上升、直流链电容过热与寿命衰减、控制采样抖动与误保护、EMC 传导/辐射超标、甚至电机轴承电腐蚀与 NVH 啸叫等综合问题。
图片来源：SysPro

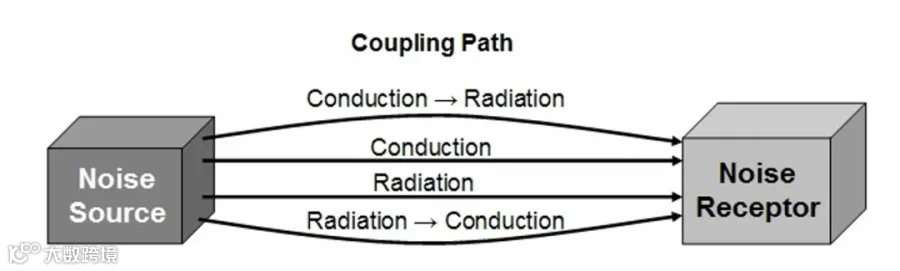

在我们以往的项目经验中，谐波问题几乎伴生在每一个项目的启示到终止的全过程。因此，我也想借此文章系统性的对这一特征进行下梳理和总结。这个系列我将围绕一条主线展开：用“源—路径—受体”的系统工程视角，把谐波从现象还原为结构与参数。
我会把软件（PWM/采样/控制/保护）—硬件（电容/EMC Filter/栅驱/采样链）—结构（功率回路/铜排母排/屏蔽接地/壳体）放在同一张因果链上，解释它们如何共同写进频谱之中？
图片来源：SysPro
这里面一个核心思想是：谐波抑制不是靠堆料（加电感/加电容/调栅电阻）就能结束的工作，而是一套可复用的系统化方法—— 先控源、再断路、最后提免疫，并在开发流程中形成可验证、可追溯、可量产一致的闭环。
整个系列会回答下面几个问题：
谐波到底“从哪里来”？ PWM 理论波形为何在工程中变成尖峰与振铃？

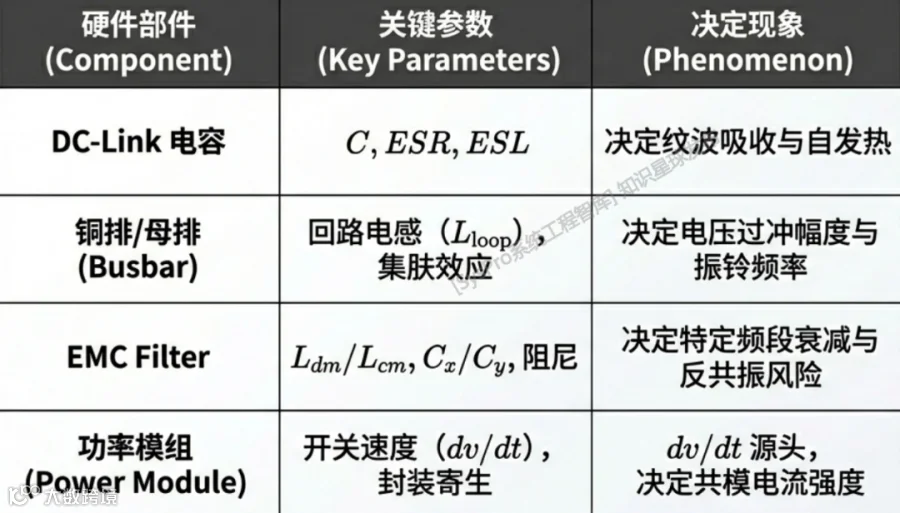

功率模组、直流链电容、EMC Filter、铜排/母排的寄生参数分别如何决定谐波“长什么样”？
差模/共模谐波分别带来哪些系统级后果（效率/可靠性/EMC/NVH/功能鲁棒）？
如何把软件策略与硬件/结构组合成系统化抑制方案，并固化为 DVP&R 与量产一致性规则？
图片来源：SysPro
目录
上篇
01 谐波在电控系统里的位置：从架构到定义
1.1 电控系统的三层构成：软件/硬件/结构件协同
1.2 "谐波"到底指什么：差模、共模、纹波、尖峰与振铃
1.3 系统工程分析框架：源—路径—受体+ 参数链
02 谐波产生机理：从 PWM 到寄生参数把理想波形"撕裂"★
2.1 PWM 频谱：开关频率及其侧带从何而来
2.2 电流谐波：调制、死区、非线性如何改变电流波形
2.3 共模谐波：开关节点如何向寄生电容"注入位移电流"
2.4 振铃与谐振：L×C 如何把能量变成噪声
2.5 结构件映射：电容/EMC Filter/功率模组/铜排分别贡献什么
01
谐波在电控系统里的位置：从架构到定义
1.1 电控系统的三层构成：软件/硬件/结构件协同
在我们以往的项目经验中，谐波问题几乎伴生在每一个项目的起始到终止的全过程。谐波，之所以让我们头疼，主要在于其并非单一学科问题。电控系统的谐波表现，往往是三层共同作用的结果：
软件层，决定"理想开关序列"如何生成：PWM 类型（SVPWM/DPWM/载波方式/随机PWM/扩频）、开关频率设定与动态调整、死区时间与死区补偿、电流环/速度环带宽、滤波器与采样同步、保护阈值与去抖逻辑等。
很多同学这时会问：同样的硬件为什么换个 PWM 策略频谱就变了？原因就在于软件层决定了"谐波骨架"与侧带调制方式。
图片来源：SysPro
硬件层，决定"理想波形"落地后会变成什么：DC-Link 电容的 C/ESR/ESL/SRF 与纹波能力，EMC Filter 的差模/共模元件与阻尼网络，栅极驱动的驱动强度与抑振能力，采样链路的带宽与抗共模能力等。正因如此，开发中也会出现：同一套 PWM 会在不同硬件上出现完全不同的尖峰与振铃。
图片来源：SysPro
结构层，通常是"最容易被低估、但最决定结果"的一层：直流环路与开关环路的几何形状（回流路径是否可控）、功率模组封装寄生（主回路 L、驱动回路 L、器件结电容等）、铜排/叠层母排的低电感与对称性、壳体与散热器的寄生电容与接地阻抗等。
图片来源：SysPro
以上三层协同作用，共同构建了"谐波"这一产品特征。因此，我们后续的解读也会仅仅围绕此三层进行剖析与展开。
1.2 "谐波"到底指什么：差模、共模、纹波、尖峰与振铃
上面我们了解了"谐波"并非单一学科问题，是软件/硬件/结构三层协同作用的结果。那么，"谐波"究竟指的是什么？为什么大家开会一说谐波，有人想到的是 EMC 超标，有人想到的是波形尖峰，有人想到的是电机啸叫，最后越说越乱？
|SysPro备注：下面我们来把概念一次讲清楚，很多项目的沟通障碍，不是问题解决不了，而是"谐波"这个词被泛化，用来指代了不同现象，例如：
EMC 同学说谐波：指频谱里超标的峰（传导/辐射）
控制同学说谐波：指电流波形畸变、侧带、THD
硬件同学说谐波：指开关节点过冲、振铃、毛刺
NVH 同学说谐波：指啸叫阶次、噪声线
不知道你是否也有这种感觉？
如果要用一句话概括，谐波就是：本来我们想要一条"干净的电压/电流“”，但里面夹进来了"多余的波纹、毛刺和抖动"。我们从不同视角来理解谐波：
1.2.1 频域视角

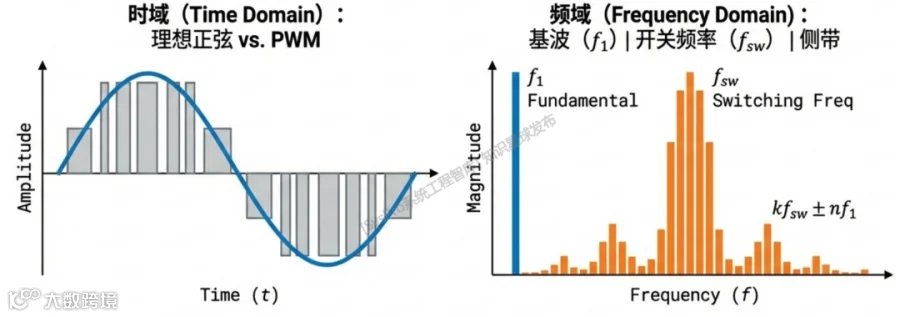

从频域看，谐波就是：这条电流/电压里到底有哪些频率成分 。你可以把它理解成一首歌，其中包括主旋律、鼓点、高音、杂音，我们要分析的是他们分别占多少。
基波：这是电机真正需要的那部分，也是产生主要转矩的那部分。你可以把它理解为"主旋律"
开关谐波：这是电控系统"切碎再重组"必然带来的痕迹。因为功率器件不是连续调电压，而是开/关高速切换，所以会在频谱里看到以开关频率 fsw 为中心的一排排“山峰”，以及 2fsw、3fsw…这些倍频。
图片来源：网络
侧带：很多同学这时会问：为什么这些山峰旁边还会长出一圈一圈的小山？这个是什么意思呢？原因是：你的基波在变化（比如电机转速变了、扭矩变了），它会把开关谐波"调制"出侧带，典型形式就是 k·fsw ± n·f1 |SysPro备注：这也是为什么很多 EMC 报告里会看到"以开关频率为中心的一座山，旁边还有一圈小山"，可以理解成“一个主峰旁边的回声”，是被调制出来的，不一定落在某个“单一基准”的整数倍上
图片来源：Wolfspeed
一句话总结：频域里看到的"山峰、倍频、侧带"，本质都是功率器件高速开关留下的"频率指纹"。|SysPro备注：之所以先从频域讲起，是想说明：谐波不是抽象概念，它在频谱里就长这样
1.2.2 时域视角
从频域视角，我们看清了"山峰从哪来"；而时域视角，指的是示波器上看到的尖峰、毛刺和抖动。这里的重点是我们要把这些特征和最常见的三类参数对应起来：
1）dv/dt，反映了电压跳变有多快：实际工作中，开关节点电压从 0V 一下跳到几百伏，跳得越快（dv/dt 越大），就越像"抽一鞭子"。鞭子抽得越狠，越容易通过寄生电容把电流"甩"到壳体、屏蔽层、地线上去——这就是共模噪声经常难控的根源之一。
2）di/dt，反映了电流变化有多快：电流变化越快（di/dt 越大），回路里只要有一点点寄生电感，就会顶出电压尖峰：V ≈ L · di/dt。 |SysPro备注：很多人以为过冲是"器件太猛"，其实更常见的是：回路电感 + 过快 di/dt在一起把波形顶坏了。
3）过冲 + 振铃，这个过程可以理解成像弹簧被弹了一下。在实际波形总，我们会看到：先"冲一下"，然后“抖几下”才停。这个抖动就是典型的二阶系统：寄生 L 和等效 C形成欠阻尼回路，能量在 L 和 C 之间来回交换。
图片来源：SysPro
这里需要特别关注的点是：很多"频谱上的尖峰"，本质上就是某个 LC 被激发后在固定频率上振起来了。所以你会看到特定频点异常突出，并且在某些结构/装配/布局变化后，这个峰会变得更高或移动。
所以，我们再1.2.1提到的频域里的峰，通常能在时域里找到对应的尖峰/振铃来源，他们是寄生参数把理想波形"撕裂"的直接证据。
图片来源：Wolfspeed
1.2.3 差模与共模
1.2.1了解了谐波来源、1.2.2了解了谐波长什么样子，这里我们再谈下"TA走到哪里?"。谐波的能量，有两条路径：差模路径、工模路径。
有同学可能会问：差模、共模到底区别是什么？其实不用背特别纠结概念，我们只要记住"电流走哪条回路"即可：
差模（DM）：电流主要沿着"正母线 → 功率级 → 负母线"这个正常电源回路闭合。它更像是"正负两根线之间的事"。
共模（CM）：电流不是老老实实走负母线回来，而是通过寄生电容"借道"壳体、屏蔽层、车身地等路径再回到参考点。它更像是你没画在电路图里的壳体和地，也参与了。
所以，差模问题常常会体现在母线纹波、滤波器效果、传导 EMI 上；而共模问题更容易表现为辐射超标、跨域干扰、采样地被抬起来、甚至电机侧的轴承电流与啸叫风险。
图片来源：SysPro
以上我们聊了聊"谐波"的基本概念：它既可以表现为频域里的山峰与侧带，也可以表现为时域里的尖峰与振铃；而谐波能量，可以走差模路径、也可以走共模路径。那么问题来了：既然谐波现象这么多、路径这么复杂，我们到底怎么在工程上快速定位根因、并把它固化为可复用的设计规则呢？
下面我们进入 1.3：通过"源—路径—受体+ 结构→参数→现象"的参数链，把谐波从现象彻底还原成结构与参数。
图片来源：网络
