VMC车辆运动控制系列23—车辆动力学二自由度和七自由度模型对比总结

二自由度模型和七自由度模型的本质区别，不在于“谁更精确”，而在于 “保留了哪些物理效应”。

二自由度模型只保留车身侧向速度  v y  和横摆角速度  ω 两个状态变量，将四个车轮的力合并为前后两个“等效轮”的侧向力  F y f和 F y r 。它从根本上假设纵向速度恒定（ v x = 常数 ），因此无法描述加速、制动、空气阻力，也无法描述左右车轮的力差异。

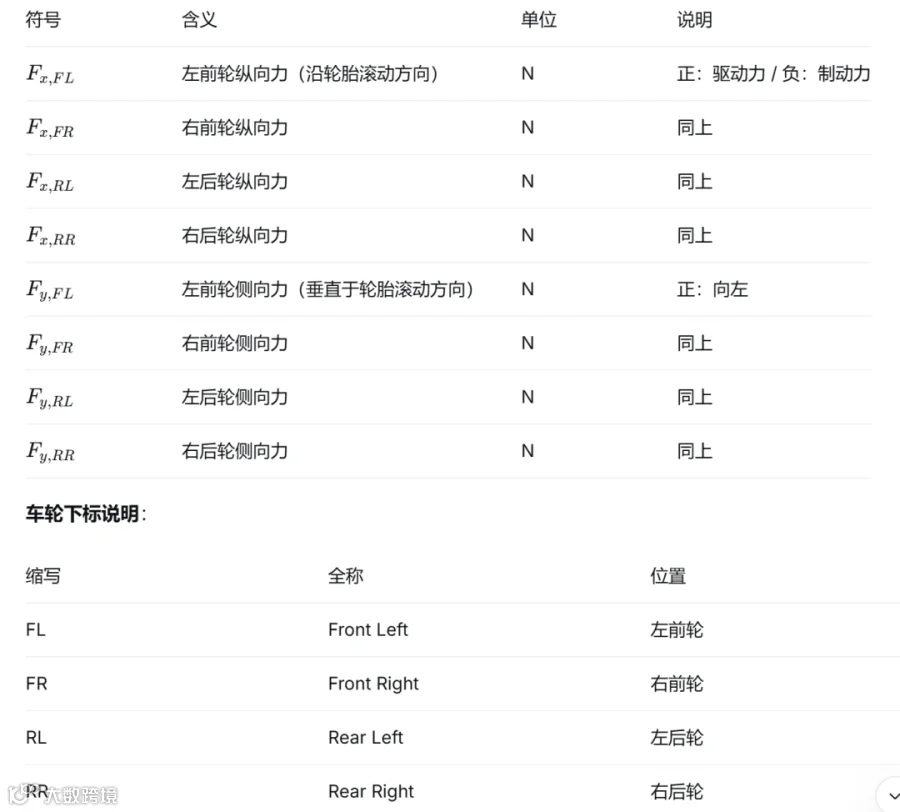

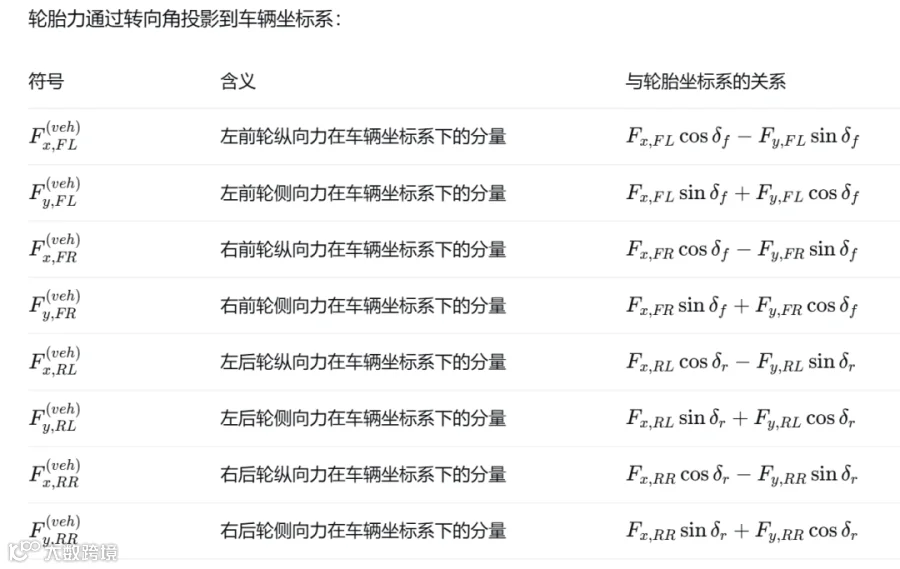

七自由度模型保留三个车身状态（纵向速度  v x 、侧向速度  v y 、横摆角速度  ω ）和四个车轮旋转状态（ ω F L , ω F R , ω R L , ω R R ），共七个自由度。每个车轮的纵向力  F x , i j 和侧向力  F y , i j  独立计算，并通过完整的坐标变换（含  sin ⁡ δ f , cos ⁡ δ f , sin ⁡ δ r , cos ⁡ δ r ）投影到车辆坐标系。

二自由度模型将四个车轮合并为前后两个“单轨”，只关心车身整体的侧向运动和横摆运动，假设车速恒定、纵向力为零、左右轮无差异，因此只能回答“匀速转弯时车会走多大的半径”；七自由度模型保留四个车轮的独立旋转自由度，完整考虑纵向、侧向、横摆三个方向的运动，以及左右轮纵向力差产生的横摆力矩，因此能够回答“每个车轮在加速、制动、转弯时分别承受多大的力，以及ESP该如何介入”。
