Halbach磁体结构是工程上理想结构的近似，目标是用最少量的磁体产生最强的磁场。利用特殊的磁体单元的排列，增强单位方向上的场强。
一种通过特殊永磁体排列以增强单侧磁场的结构，其独特磁场分布特性使其在关节电机（如机器人关节、精密传动系统）设计中备受关注。
一、Halbach阵列的基本原理
1. 磁场增强与削弱
采用非对称永磁体排列（如分段式矩形或弧形磁体），使磁场集中于气隙侧（靠近绕组），另一侧磁场相互抵消，减少漏磁。
典型排列：相邻磁体磁化方向按正弦规律旋转（例如：0°, 90°, 180°, 270°顺序）。
2. 核心特性
高气隙磁密：比传统表贴式磁体高10%-30%，更适合高功率密度需求。
磁场定向优化：通过调整磁体形状与排列角度，可生成近似正弦磁场，降低转矩脉动。
二、在关节电机设计中的应用优势
1. 提升扭矩密度
磁场集中提高转矩输出（典型值提升15%-25%），适应关节电机对紧凑体积与高动态响应的需求。
案例：协作机器人关节电机采用Halbach后，外径缩小20%时扭矩保持同等水平。
2. 减重与散热优化
无需磁轭或采用薄磁轭（因漏磁减少），降低电机重量，尤其适合轻量化关节（如无人机舵机、仿生机器人）。
磁场集中于一侧可减少转子涡流损耗，降低温升（对长时间运行的医疗机器人关节至关重要）。

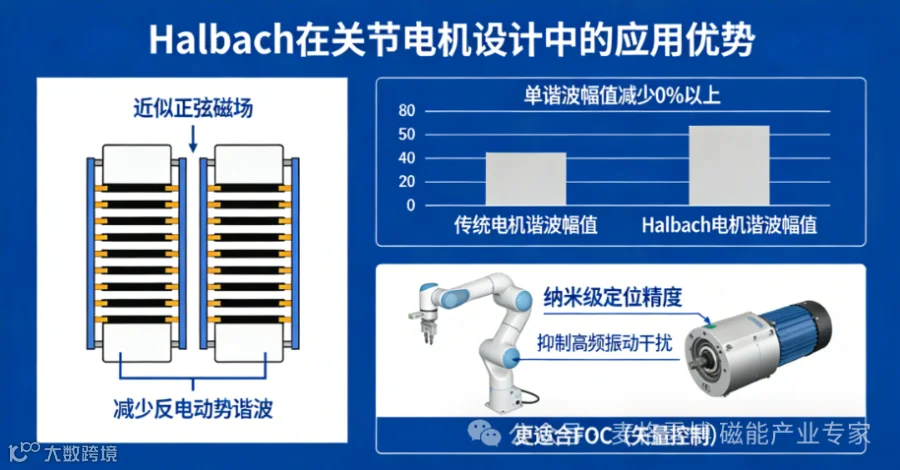

3. 低谐波与高控制精度
Halbach的近似正弦磁场减少反电动势谐波，更适合FOC（矢量控制），显著降低转矩脉动（单谐波幅值减少50%以上）。
应用场景：手术机器人关节电机需要纳米级定位精度，Halbach可抑制高频振动干扰。
三、技术挑战与解决方向
1. 制造复杂度高
多块异形磁体需精密装配，传统机械固定易导致磁场畸变。
突破技术：3D打印粘接磁体技术（如NdFeB粉末+树脂），实现一体成型（MIT实验室已验证）。磁体分块预充磁，通过自动化夹具提升装配效率（工业界已有商业化案例）。
2. 成本与维护
高磁能积材料（如钕铁硼）用量增加，稀土成本占比上升；
特殊磁体定制费用较高。
替代方案：
铁氧体混合Halbach设计（日本电产已推出低成本关节电机）。
可逆Halbach阵列（通过电控切换磁路方向，减少机械磨损需求）。
3. 热退磁风险
高功率运行时转子温度可能超过磁体居里点（如钐钴磁体耐受性更好但成本高）。
热管理改进：
空心Halbach转子内嵌微型液冷通道（专利技术，特斯拉仿人机器人Optimus采用类似设计）。
磁体表面镀覆耐高温涂层（如AlNiCo薄膜）。
四、未来发展趋势
1. 拓扑结构创新
3D Halbach阵列：通过轴向与径向复合磁场分布，进一步提升功率密度（德国KIT研究所已实现轴向磁场增强50%）。
柔性Halbach阵列：采用柔性磁体材料（如磁流体复合物），适应可变形关节（如波士顿动力Atlas机器人下一代关节设计）。
2. 材料与集成技术
磁电复合材料：将压电材料嵌入Halbach阵列，实现磁场与形变双向调控（美国DARPA资助项目）。
AI辅助优化：基于深度学习算法动态调整磁体角度与尺寸，适应复杂负载（如工业机械臂多工况需求）。
3. 标准化与规模化应用
IEEE和IEC正在制定Halbach电机测试规范（如P7009工作组），预计2025年发布首版标准。
规模化生产推动成本下降（中国振华永光已批量生产Halbach磁体组件，成本降至传统方案的1.2倍）。
五、典型商业化案例
1. UR协作机器人（Universal Robots）
采用Halbach阵列关节电机，实现6轴负载5kg下重复定位精度±0.03mm，同时功耗降低18%。
2. Tesla Optimus Gen2
仿人手指关节电机集成3D Halbach设计，扭矩密度达30Nm/kg，且支持动态刚度调整。
3. 安川电机（Yaskawa）
推出模块化Halbach阵列关节模组，适配工业机械臂与AGV底盘，峰值效率达96%。
总结
Halbach阵列为关节电机提供了性能突破的潜力，但其复杂工艺与高成本仍是规模化障碍。
随着3D打印、柔性磁体等技术的成熟，未来5-10年可能成为机器人关节、微型无人机等高精密领域的标配技术。
