下一代电驱动电机定子技术路线指南：Mini-pin、空心导体直冷、增材制造铝绕组、高性能绝缘系统

目录

01 下一代电驱竞争核心：定子系统

过去我们讨论电机升级，很多时候会把注意力放在磁钢、转速、材料等级或者某个效率点上。但实际应用中，真正最容易同时被热、电、工艺、成本和供应链多重约束卡住的，反而是定子系统 。

这种变化背后的核心不在于谁再多做一个工艺点，而是谁能把导体几何、热路径、绝缘体系与制造方法同时重新组织起来。谁先建立这种能力，谁就更有机会拿到下一代高功率密度电驱的主动权。

1.1 为什么轴向长度、热路径、绝缘与制造节拍会同时压到定子上

导语中我们提到，这背后更本质的需求来源于：轴向长度、热路径、绝缘窗口、制造节拍、系统成本与可持续性，这些原本分散在不同团队里的约束。

首先，轴向长度。不是一个简单几何问题，它直接决定总成包络、减速器和冷却系统怎么摆，也决定平台在相同安装空间里还能不能再多放一点持续能力。

过去很多人把“更短定子”当成 packaging 话题，但现在它已经变成性能、成本和平台布置的共同变量。

其次，热路径。TA也不是“有冷却就行”，真正最难带走的热仍然在导体本体内部 。所以只在壳体侧、套筒侧或端部再做一点优化，很多时候只能把问题延后，不能把问题根治。平台一旦从 400V 走向 800V，再叠加 SiC 带来的高频切换，局放起始、介电强度、寿命保持率和厚度公差也不再是边缘问题。

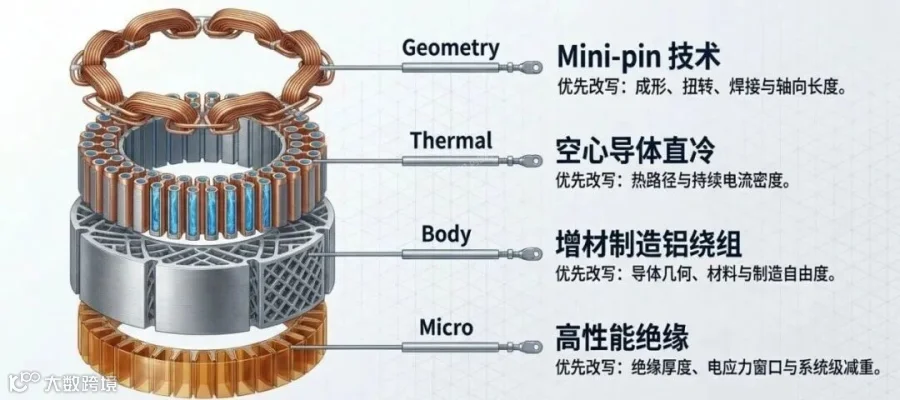

1.2 四条路线分别在改什么?

这里我们直接给出结论：

• Mini-pin，优先改写的是成形、扭转、焊接与轴向长度

• 空心导体直冷，优先改写的是热路径与持续电流密度

• 增材制造铝绕组，优先改写的是导体几何、材料与制造自由度

• 高性能绝缘，则优先改写的是绝缘厚度、电应力窗口与系统级减重

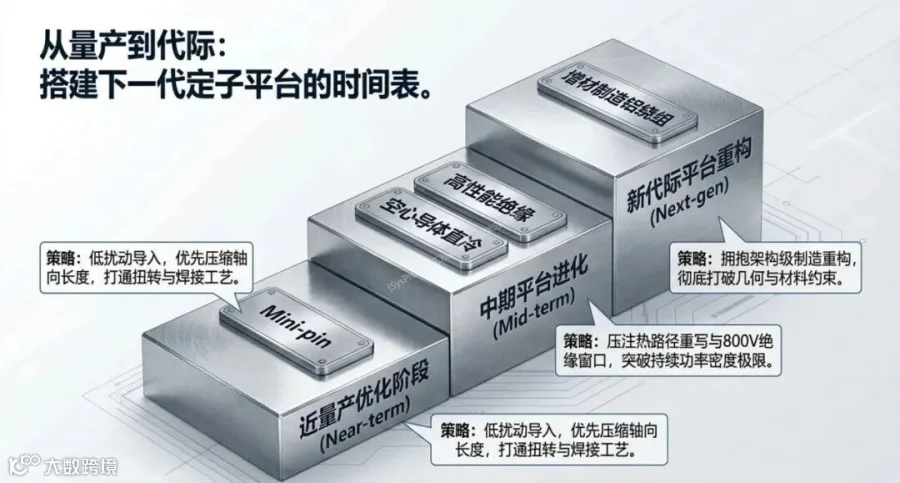

这四条路线不是彼此替代，而是分别对应不同成熟度阶段的设计动作。真正成熟的团队，不会问哪条路线“绝对最好”，而会先问：我现在最受限的是空间、热、绝缘还是量产节拍。

02 IMA的秘密武器：Minipin

我们先看看IMA的秘密武器：Minipin。

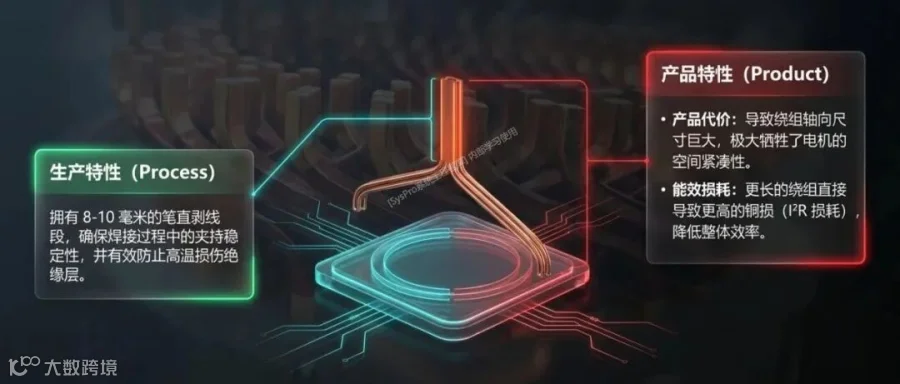

传统Hairpin工艺里的一个老问题：为了保证焊接过程中的夹持稳定性，以及避免焊接热把绝缘层烫坏，传统 straight stripped section 往往要留出大约 8-10 mm 的直段。这个直段会带来更大的绕组轴向尺寸、更长的导体路径，以及更高的 I²R 损耗。

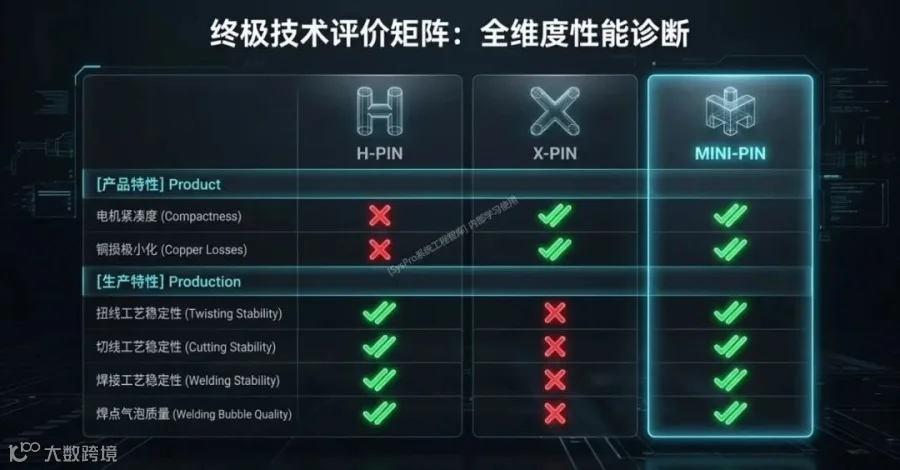

Mini-pin 的价值就在于：它没有追求极限最短，而是追求可工业化的更短 。这条路线更像一种高确定性的量产优化动作，特别适合已经采用 hairpin 体系、但仍想继续挖掘空间和效率的团队。

2.1 从8-10mm到4-5mm的核心

这条路线之所以值得考虑，核心原因是：它可以把定子轴向尺寸做到比标准方案再低 4-5 mm ，同时还能保持扭转与焊接过程的稳定性，包括足够的融合深度、焊点机械强度，以及对激光热造成绝缘损伤的抑制。对于已经采用 hairpin 体系、但仍想继续挖掘空间和效率的团队来说，这是一条确定性很高的动作。

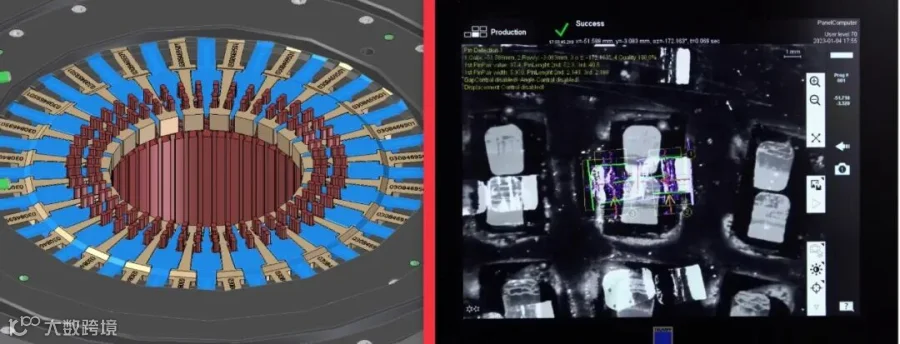

这里最关键的不是“缩短了几毫米”本身，而是这几毫米是靠什么换来的：如果只是简单把直段做短，很多工艺问题会立刻冒出来；但如果你能把扭转、夹持、对位和焊接一起重排，短定子这件事才会变成量产能力。那么

03 Hyperdrive的秘密武器：空心导体直冷

下面我们看下Hyperdrive的秘密武器：空心导体直冷。

首先要说明的是：电机真正的关键问题不是有没有冷却，而是冷却是不是直接作用到导体本体。过去主流方案多是以往主流方案普遍采用实心导体 + 间接冷却结构；而 Hyperdrives 方案改为空心导体 + 直接冷却。

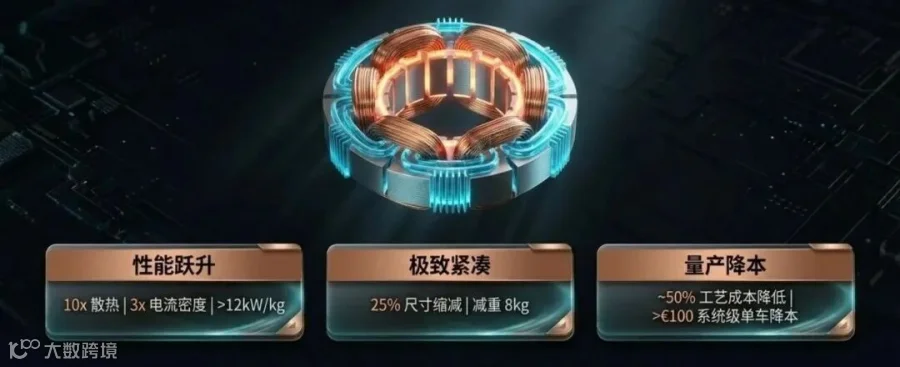

这条路线最有冲击力的地方，在于它不是在现有热路径上再优化一点，而是直接把热阻最大的环节换掉。以Hyperdrives的空心导体直冷方案为例，带来了：约 3 倍持续电流密度、约 2 倍紧凑轻量化收益，以及系统级连续功率密度做到 >12 kW/kg。

3.1 核心问题：冷却是否直接作用到导体

如果热阻最大的环节还留在绕组本体内部，那么壳体侧、套筒侧或端部冷却做得再好，也只是推迟热点到来，而不是从根本上改变持续能力边界。空心导体直冷的价值，就在于它把热点直接拉向冷却流体。

图片来源：SysPro

3.2 从 V6s 到 Hyperdrives：持续能力与热边界

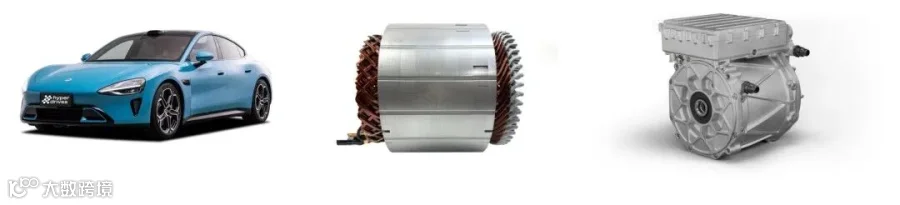

拿 Xiaomi Hyper Engine V6s 做了基准对照，在只改定子、保持转子不变的情况下，把 active length 从 145 mm 压到 109 mm，把总活性材料从 37.02 kg 降到 29.51 kg，并把峰值功率密度从 7.4 kW/kg 提到 9.3 kW/kg。

通过热仿真里，铜峰值温度从约 120.3°C 降到约 77.1°C，磁体温度从约 129.1°C 降到约 107.4°C，持续能力和热边界整体得到了提升。
