下一代电机突破的变量：如何用3D打印铝绕组重构损耗、重量与冷却？

▲今天想聊的电机创新的切入点放在铝、3D打印、绝缘和冷却上，目标不是单纯替代铜，而是重新定义高频电机的绕组制造方式。

●这里面最关键的判断是：半绞合铝线圈在1kHz下可比传统铜线圈降低30%损耗，同时减重70%，但真正难点在绝缘、局放和工业化一致性。

今天聊的是来自Drive13去年在柏林CTI的分享，一个直观的感受：下一代电机创新，可能不再只是电磁方案之间的微调，而是制造方式先变了。

传统电机绕组高度依赖铜、模具、弯折和标准化线形。它的优势是成熟，但在高频、高功率密度、轻量化和小批量定制场景下，铜绕组的重量、AC损耗和制造约束都会被放大。

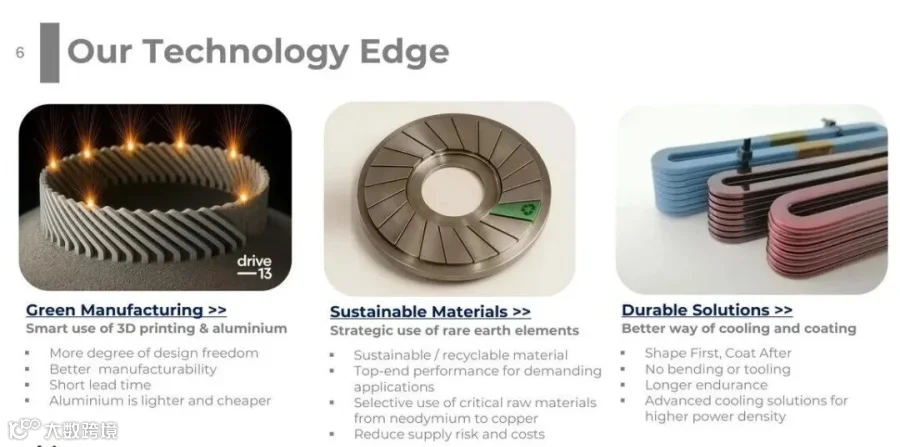

Drive13 的思路的亮点是：不是追着铜继续优化，而是用3D打印和铝导体，把绕组形状、冷却通道、绝缘涂覆和槽满率一起重新设计。

一、这份材料真正想说明什么？

下一代高频电机的瓶颈，已经不只是磁路设计，而是绕组制造自由度。 Drive13 的主张是：通过3D打印铝绕组，把线圈形状从“被模具和弯折限制”变成“按槽型、频率、冷却和绝缘需求共同优化”。

图片来源：Ahmed Selema, Drive13

二、趋势正在变化：高频电机越来越受制于绕组损耗和制造约束

报告把问题说得很直接：传统铜绕组面临昂贵模具、定制困难、高频涡流损耗、损耗分布不均和重量较高等限制。这些问题在高转速、高频率、航空和赛车应用中会更明显：

• 模具绕组适合规模化，但不适合快速定制和复杂槽型。
• 高频工作下，铜绕组的涡流和集肤效应会显著放大。
• 铝绕组如果能通过形状和半绞合结构控制AC损耗，就有机会在轻量化场景里反超。
• 3D打印让绕组从“先成形再妥协”转向“围绕电磁和热设计直接成形”。

图片来源：Ahmed Selema, Drive13

图片来源：Ahmed Selema, Drive13

三、本质上，这是从“导体材料选择”转向“导体形状设计”

如果只看材料表，铜的导电率更高，铝似乎天然吃亏。但这里想强调的不是材料单点比较，而是高频条件下的电磁损耗、重量、制造自由度和冷却路径综合优化。

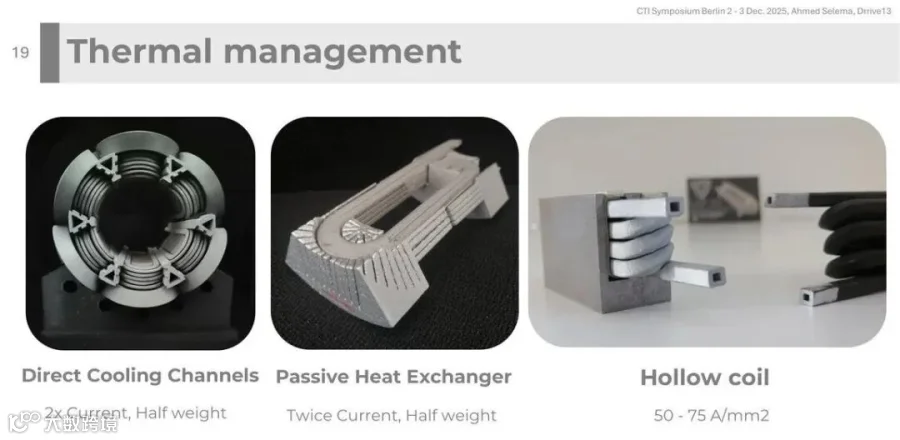

3D打印铝绕组的优势在于：导体截面可以贴合梯形槽，局部几何可以针对高频损耗优化，冷却通道可以和线圈形状一起设计，绝缘也可以在最终裸线圈上直接涂覆，避免后续弯折破坏。

图片来源：Ahmed Selema, Drive13

图片来源：Ahmed Selema, Drive13

四、核心矛盾：但问题在于，3D打印铝绕组真正难的是绝缘与可靠性工业化

这是全文最关键的工程判断。 3D打印铝绕组如果只停留在“形状自由”和“轻量化”层面，还不足以进入严苛电驱系统。真正决定它能否上车或上天的，是绝缘、局放、涂层一致性和高dv/dt寿命。

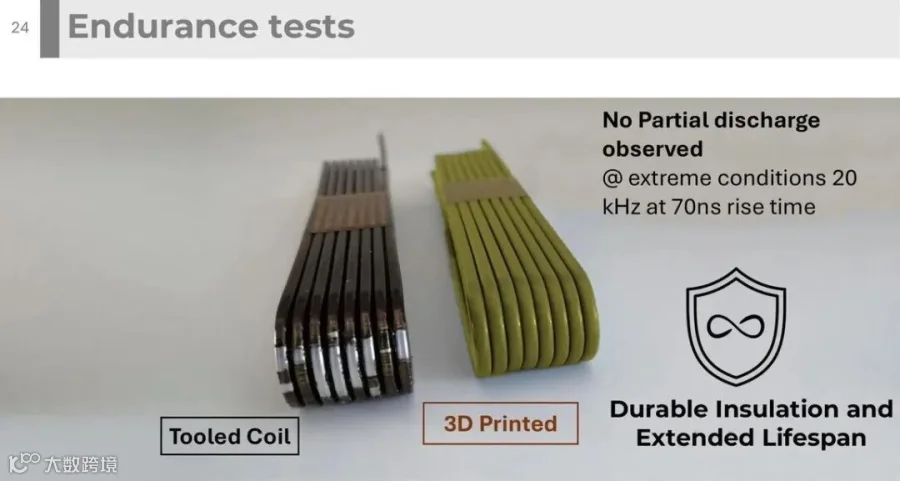

但问题在于： 传统绕组绝缘会受到弯折拉伸影响，而3D打印线圈虽然可以先成形再涂覆，但必须证明在25-200μm可控膜厚、260°C温度能力、20kHz和70ns上升沿等极端条件下仍无局放。

这会导致： 这类技术的竞争点不是“能不能打印出线圈”，而是涂层边缘覆盖、空隙控制、局放起始电压、高空低气压绝缘和批量一致性。

因此： 3D打印铝绕组要从样件走向量产，必须把制造、绝缘、电磁、热和寿命验证捆在一起评估。

图片来源：Ahmed Selema, Drive13

五、核心洞察：这不是绕组小改良，而是电机供应链的一次重排

最后，给出的赛车电机和高空线圈案例，我们理解这里想证明的不是一个材料替代故事，而是一种新制造范式：绕组可以不依赖传统成形工具，可以适配闭口槽定子，可以把槽满率做到80%以上，并且让定子重量降低35%以上。

从产业角度看，这类技术会优先影响小批量、高性能、高定制化电机，然后再逐步向规模化平台渗透。真正值得跟踪的：是它能否把材料成本、打印效率、绝缘良率和电机性能稳定地闭环?

图片来源：Ahmed Selema, Drive13
