导语：今天聊聊电驱动系统的标定，本篇，我们会把性能标定、诊断标定和驾驶性标定放到同一条系统链路里，建立对标定的二维坐标，按"对象—流程—边界—量产闭环"四个层级，讲清楚标定是如何帮助整车建立扭矩秩序的？
很多人第一次接触电驱动系统标定时，会把它理解成"把电机调转起来，再把几张曲线修漂亮"。但事情远没有这么简单：电驱动系统要不要给准扭矩？能不能在高速区继续放出能力？故障来临时会不会误报或漏报？坡道和冰面上会不会抖？热浸之后还能不能把驾驶感受守住？这些问题最后都会落到标定上。也就是说，标定并不是控制开发完成之后的附属动作，而是把电机、电控、传感器、BMS、热管理、传动系统和整车场景重新打通的一轮系统工程，是真正让我们电驱动产品"变得优秀"的精髓所在！
图片来源：SysPro

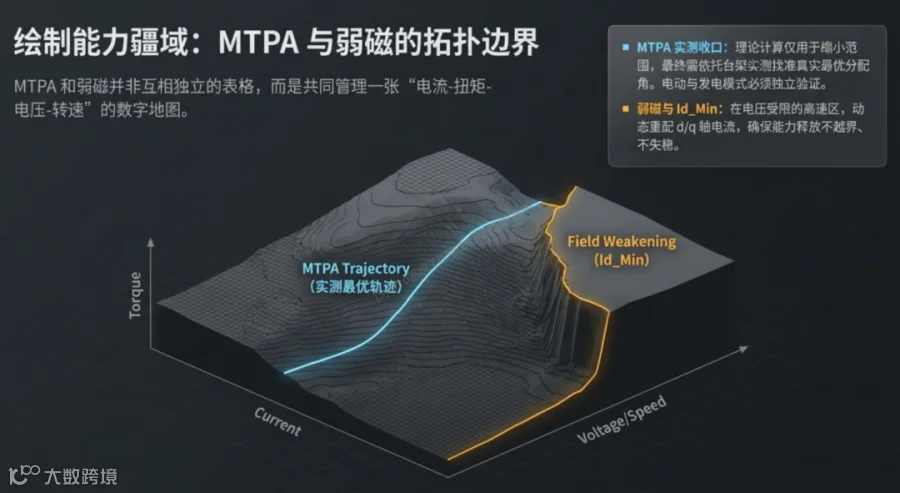

这个系列，我们暂定的计划是：1）先看台架标定到底在标什么、准备什么、按什么顺序推；2）再看相序、偏移角、磁链、Lq/Ld、PI、MTPA、弱磁、最大电流和四象限边界为什么必须一层层建立；3）然后再继续往下看动态响应、旋变与高压诊断、堵转与降额、坡道和冰面驾驶性，4）最后看冬夏季道路验证如何把前面所有结论重新压测一遍。
图片来源：SysPro
跟着我们过完这条主线，相信后续再去看任何一个具体参数，脑子里就不会只剩下"这个值调大还是调小"，而会先想到它在整条控制链里的位置、它和谁耦合？它解决的到底是对象认识问题、性能释放问题、还是安全收口问题？
最后，如果时间精力允许，这个系列我们会把两个关键点并进来：
第一件是生产扭矩秩序：很多团队把扭矩问题理解成"驱动器算得准不准"，却没有继续追问扭矩命令是怎样被组织、过滤、限幅、仲裁、落地到驱动系统里的。
第二件是模型化标定与自动化工具链：当对象参数越来越多、边界越来越复杂、项目节奏越来越快之后，只靠人工扫点和经验回填，已经很难支撑量产平台化。也就是说，今天讨论电驱动系统标定，必须同时覆盖"生产秩序"与"数据秩序"这两条线。
图片来源：SysPro
目录
上篇
01 标定本质：建立整车扭矩秩序
1.1 性能、诊断、驾驶性三层逻辑
1.2 台架/软件/整车统一协同语言

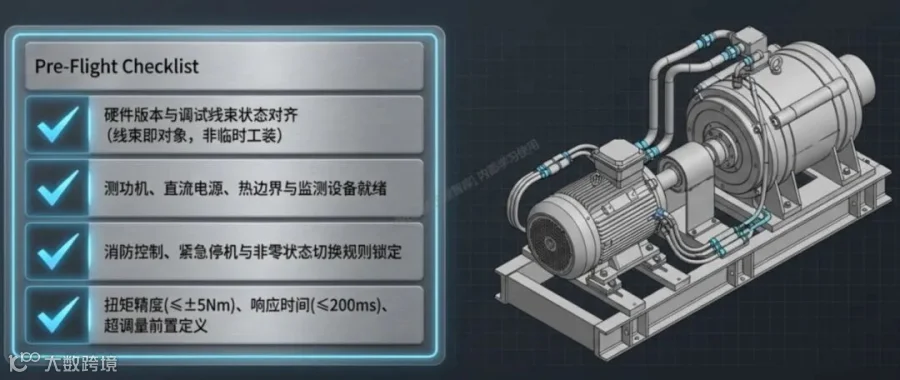

02 台架标定前：输入条件与验收口径
2.1 先决条件对标定质量的影响
2.2 上线前检查与指标定义
01
标定本质：建立整车扭矩秩序
很多团队在项目初期讨论电驱动标定时，喜欢直接问"先调哪个参数"。这个问题很重要，但更关键的问题其实是：你到底在给什么对象做标定？如果对象只被理解成"一个逆变器带一个电机"，那后面很多问题都会被看窄。更准确的说法应该是，标定的对象是一整条扭矩链：控制器如何理解电机，电机如何把电流变成扭矩，扭矩如何经过传动系统和轮胎变成车辆加减速，异常时又如何被诊断、限扭和恢复？
也正因为如此，标定真正建立的不是某一张表，而是一种整车扭矩秩序。所谓扭矩秩序，就是驾驶员发出意图之后，系统在什么范围内可以快速响应、在什么情况下要保守处理、在越界时如何退让、在恢复时如何回到正常控制。
|SysPro备注：正式开始前，我们先把标定的对象边界讲清楚。这是个基本概念：标定它不是单纯调电机，而是在建立一整条从控制器到驾驶员体感都成立的扭矩秩序。
图片来源：SysPro
1.1 性能、诊断、驾驶性三层逻辑

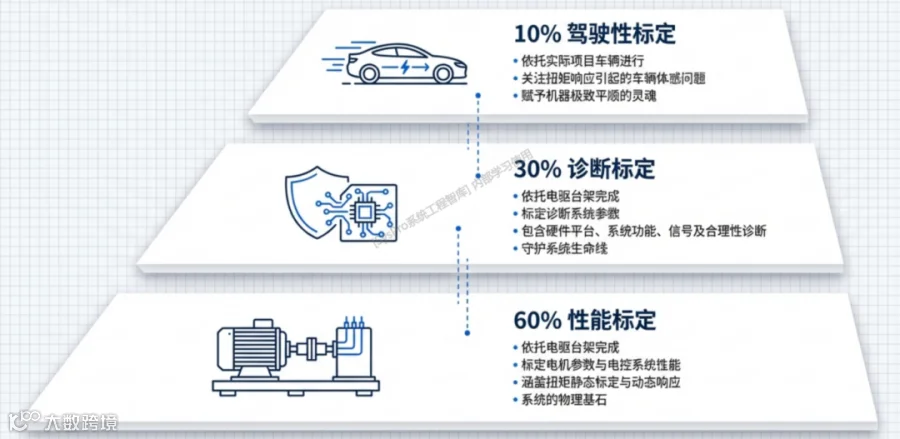

下面我们先建立个全局架构，标定的三个层级：性能标定、诊断标定、驾驶性标定。
图片来源：SysPro

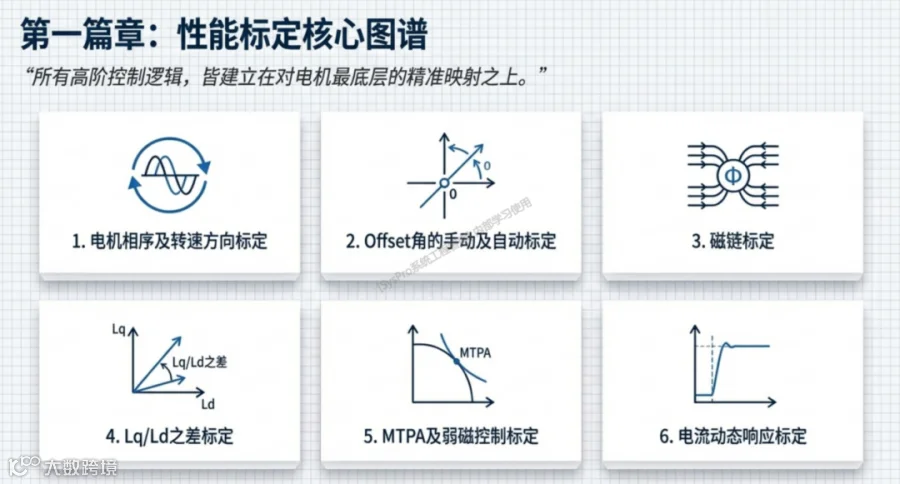

性能标定，通常占电驱动台架工作量的大头，一般认为大约占整个过程的大部分。
这是因为它负责回答最底层的问题：控制器眼里的这个电机对象到底长什么样？相序、正转方向、偏移角、磁链、Lq/Ld、MTPA、弱磁、电流动态响应，这些都属于性能层。只要这一层还不稳，后面很多现象都不具备可解释性。
图片来源：SysPro

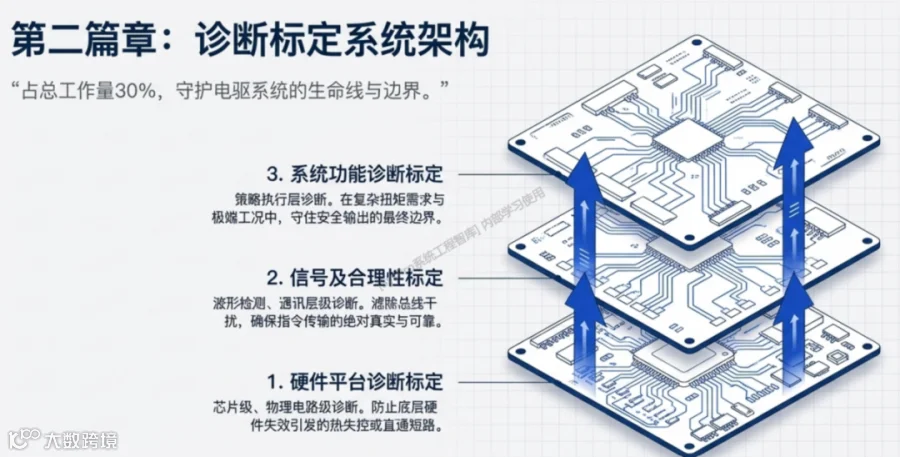

诊断标定，则大约占到另外一大块工作量。
它的价值在于，系统不只要会控，还要知道什么时候已经不该继续按正常逻辑去控？电流失控、高压电压异常、旋变信号失真、软件保护阈值越界、硬件链路不合理，这些都不是"有问题再看"的附属项，而是量产控制秩序的一部分。门限过紧会造成误触发，门限过松又会侵蚀安全边界，所以诊断层绝不是性能层做完后随手配一下。
图片来源：SysPro
驾驶性标定，虽然在台架工时占比上往往更小，但它承担的是最终体验收口。
台架上的对象边界相对干净，而整车里还会叠加电池状态、传动链刚度、轮胎附着、ESP 协同、坡度和环境温度等因素。很多看起来像"电机响应慢"的问题，本质上可能是传动系统振动；很多看起来像"控制器抖动"的问题，真正根因又可能是低温电压波动、低附着或底盘系统介入。
图片来源：SysPro
因此，这里我们也可以把上述提到的三层理解成三种验收标准：
性能层更偏可量化，台架上直接看扭矩误差、速度误差、效率边界和高速能力
诊断层更偏可信度，看误检率、漏检率、触发延迟、恢复逻辑
驾驶性层更偏主客观结合，既要看波形，也要看驾驶员感受和典型场景一致性
把这三层分清以后，标定这件事就不再是调参数，而是在搭建一整套量产控制秩序。
|SysPro备注：上面讲得这些不仅适用于标定工程人员，对于实际产品开发中的任意成员都适用，因为只有把这一基本概念统一，软硬件、台架、系统、整车几波人才能统一理解、协同推进后续工作，下面我们具体聊聊。上面提到的三层，也会在后续主章节中详细展开。
图片来源：SysPro
1.2 台架/软件/整车统一协同语言
相信大家也有感受，很多项目推进不顺，并不是某个人不会调，而是台架团队、软件团队、整车团队说的根本不是同一种语言：
台架团队更关心电流、扭矩、速度和效率图
软件团队更关心控制模式、滤波、状态机、故障分级
整车团队更关心起步、跟脚、顿挫、坡道、冰面和热衰减
如果这三拨人之间没有一套统一的对象定义，最后就很容易出现"大家都很忙，但问题越改越散"的情况。|SysPro备注：这也是System Engineering重要的原因所在
图片来源：SysPro
所以标定一开始就应该约定几个最基本的问题：车辆前进方向对应的电机正转是什么？软件相序和硬件相序的映射怎么定义？哪些指标算台架验收、哪些算整车验收？诊断触发以后是限扭、限功率还是直接退出？恢复条件又是什么？别小看这些定义类问题，它们看起来不像参数，但后面所有参数都依赖这些定义。
图片来源：SysPro
如果把这个工作做扎实了，台架数据才能被软件正确解释，软件逻辑才能被整车正确验证。否则就会出现一种非常典型的现象：台架说指标已经达成，整车却说车还不好开；软件说诊断已经合理，整车却说误报码太多；整车说坡道起步不稳，台架却找不到异常。真正成熟的标定，一开始就在建立共同语言，而不是到项目后期再去翻译各方结论。
图片来源：SysPro
|SysPro备注：上面想强调的是标定不是末端调参。末端调参的逻辑是问题出来了再修、而系统工程标定的逻辑，是先把语言、对象、边界和流程定义清楚，再让不同团队在同一张地图上推进。之所以先提这部分，是想先把对象、边界和顺序锚住，再去看具体参数，就更容易抓住主线。
