导语：这两年我在看电动汽车的充电与低压供电系统时，有一个很直观的感受：它正在从"分立的功能盒子"变成更像平台的一体化模块。Tesla Cybertruck 的 PCS 2.0（Power Conversion System）就是一个很典型的例子——在 800V 高压架构 + 48V 低压架构并存的背景下，它把 车载充电 OBC 和 多路 DC/DC 做到了同板集成，把原本分散在多个盒子里的能量入口、能量路由和低压供电保障，收拢进一个更紧凑的电能转换平台。

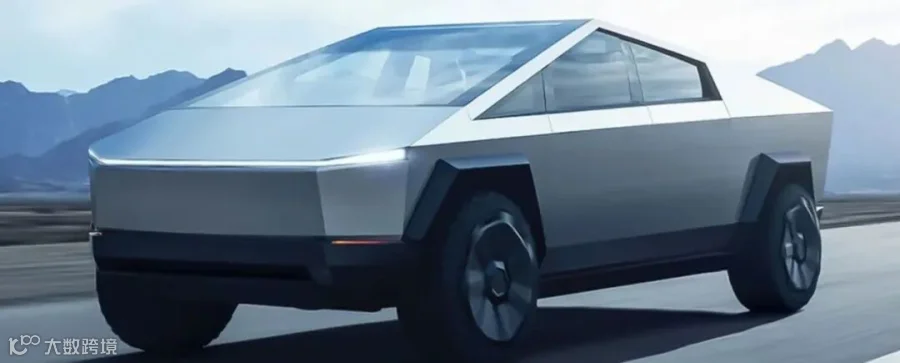

据了解，Cybertruck 是 Tesla 首批（甚至可以说是标志性）引入 48V 低压架构的纯电车型之一：整车主高压 800V，主电池 122 kWh，并且在 48V 供电上采用了 双路 48V DC/DC 冗余，目标不是更省线束，而是为了支撑类似线控转向这类关键系统的失效安全。
图片来源：网络

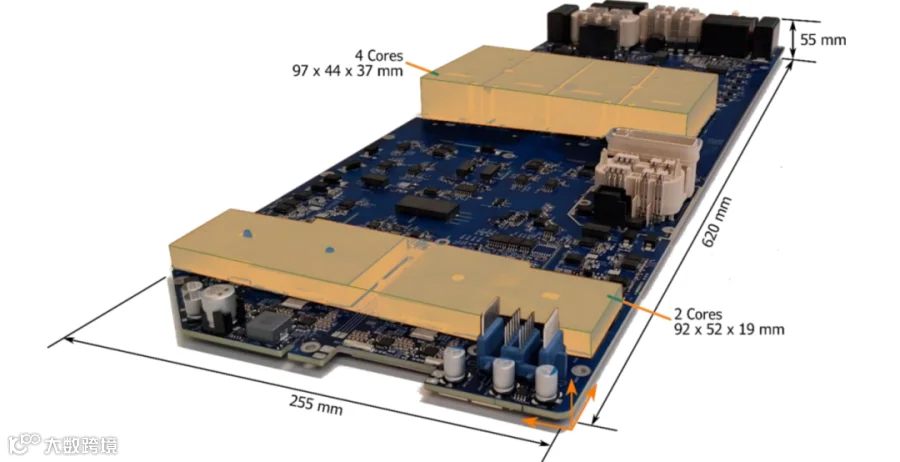

与此同时，PCS 2.0 还给出了几个非常硬的指标：11.5 kW OBC、110 A 浪涌能力、>150 kHz 高频开关，并且支持双向接口与 V2L 外放电（一个 240V + 四个 120V 插座）。我们把这些信息放在一起看，会发现PCS 2.0 做的其实不仅仅是把充电器做大，而是在重新定义整车的电能边界。
如果从架构的视角来看，Tesla PCS2.0其实主要做了三件事：
第一，整车电压体系变了（800V + 48V）；
第二，功能组织方式变了（OBC + 多路 DC/DC 同板收敛）；
第三，能力边界变了（11.5kW、110A 浪涌、双向与 V2L）。
图片来源：网络
真正让我觉得有意思的，是它选择的技术路线非常明确：单级拓扑 + 平面磁件 + 高度表贴化（SMD）。也就是说，它试图在结构上做减法：减少传统两级 OBC 里常见的 DC-Link 大电解电容、前级 PFC 大电感/扼流圈，以及第二级功率变换级，把体积、重量、寿命短板和装配复杂度一起压缩；同时用平面变压器/PCB 绕组把电磁参数、热路径和制造一致性"做进工艺"，为高频化和高功率密度提供可量产的落点。
但是，如果想省掉"大件"和"缓冲"，系统就很难"做稳"。单级拓扑没有中间 DC-Link 电解电容兜底，能量缓冲更依赖磁能与调制；开关频率抬到 >150kHz，EMI、寄生、驱动与隔离边界会被放大；再叠加双向/V2L 和 48V 冗余供电，系统不只是更集成，而是"耦合更强"。那么，Tesla 到底是靠什么把这套看起来更激进的方案做成一个可复制的平台呢？
图片来源：网络

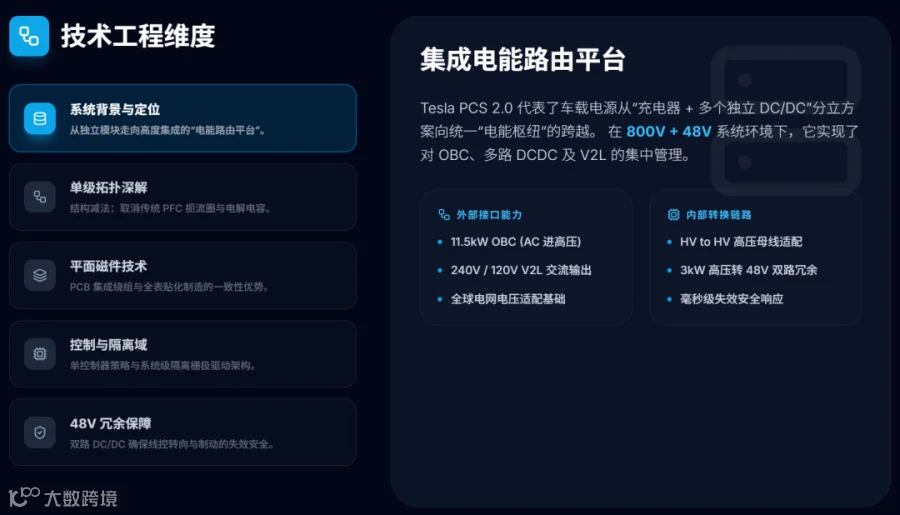

今天开始，我们将围绕Cybertruck PCS 2.0 的系统定位、单级拓扑的能量路径、关键功率器件与驱动隔离组织方式、平面磁件与热路径设计逻辑、48V 冗余供电的实现思路，逐层拆解，重点回答：
1）为什么一定要走"平台化集成"，它解决的工程矛盾是什么？
2）“单级拓扑”到底省掉了什么部件？省掉的背后意味着哪些收益与代价？
3）直接矩阵变换器链路的关键分区、关键器件组织方式是什么？
4）48V 冗余供电为何要双路？与功能安全/关键执行器有什么关系？
5）在板级集成条件下，驱动、隔离、偏置供电、EMI 与热路径如何协同落地？
图片来源：SysPro
01 PCS2.0方案背景与系统定位
1.1 800V + 48V 双电压体系下的系统角色
1.2 功能清单与对外能力边界
1.3 单级拓扑的工程定义：省掉什么、换来什么?
02 总体结构与物理集成
2.1 结构分层：壳体、主板、磁件、冷却与屏蔽
2.2 同板多功能设计：OBC + 多路 DC/DC 的集成方式
2.3 SMD与连接器：制造一致性与可靠性逻辑
01
PCS2.0 方案背景与系统定位

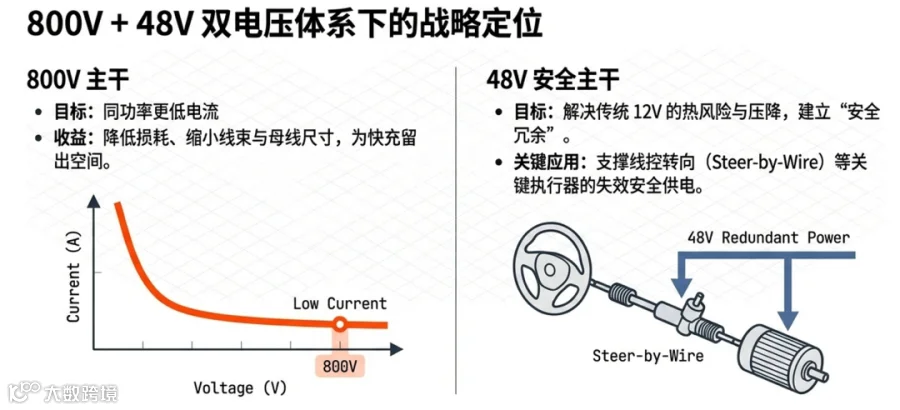

1.1 800V + 48V 双电压体系下的系统角色
开始前，我们先聊聊Tesla Cybertruck对这套系的定位。
我们知道，800V 高压平台的主要目标：在相同功率下电流更小，线束与母线铜耗更低，充电功率与驱动功率都更容易往上走。与此同时，48V 低压架构的目标也很明确：把原来 12V 域"电流越来越大、线束越来越粗、压降越来越难管、热风险"的矛盾一次性缓解。
这个是什么意思呢？通俗点来说：通过双电压体系，整车从此不再是一个高压系统 + 一个 12V 辅助电池这么简单，而是变成了800V高压能量主干 + 48V 执行器主干 + 若干关键冗余供电链路的组合体。
图片来源：SysProTesla Cybertruck的PCS2.的核心设计理念也是如此。
PCS 作为 Power Conversion System，本体包含 OBC，同时还包含多路 DC/DC 功能，并呈现出明显的平台化组织方式。|SysPro备注：后面我们在实物中标记HV/HV 、HV/MV 、 DC/DC 的组合
可以感受到，TESLA对PCS 2.0 的定位，不仅仅是"一个充电功能盒子"，而是电能入口与电能路由平台：既要把交流输入高效地送入高压母线，又要把高压能量稳定地转换给 48V 域，并能支撑关键系统的安全目标。
以上我们知道了 PCS 2.0 的系统位置，下面我们聊聊TA的功能边界：哪些能力在它里面完成，哪些能力在系统外部完成？
图片来源：SysPro
1.2 功能清单与对外能力边界
从能力边界来看，简单理解，PCS 2.0 的功能可以分成三类：
OBC 能力：11.5 kW 级车载充电；并具备 110 A 量级浪涌承受能力（更偏向工程鲁棒性与输入异常工况耐受）
HV→48V 低压供电：高压到 48V 的供电能力，并采用双路 48V DC/DC以支撑关键执行器的失效安全目标。
对外能力：支持双向充电口与 V2L（一个 240V + 四个 120V 插座），意味着输出端接口、滤波与保护需要从"整车内部"扩展到"用户外部"
这里面我们需要关注的重点是：PCS 2.0 的双向/V2L功能会反向决定了拓扑与驱动结构。换句话说，如果我们一开始就把双向与对外供电当成系统目标，那么功率器件组织方式、隔离与保护策略就必须从第一天按双向工况设计。
OBC 能力：11.5 kW 级车载充电；并具备 110 A 量级浪涌承受能力（更偏向工程鲁棒性与输入异常工况耐受）
HV→48V 低压供电：高压到 48V 的供电能力，并采用双路 48V DC/DC以支撑关键执行器的失效安全目标。
对外能力：支持双向充电口与 V2L（一个 240V + 四个 120V 插座），意味着输出端接口、滤波与保护需要从"整车内部"扩展到"用户外部"

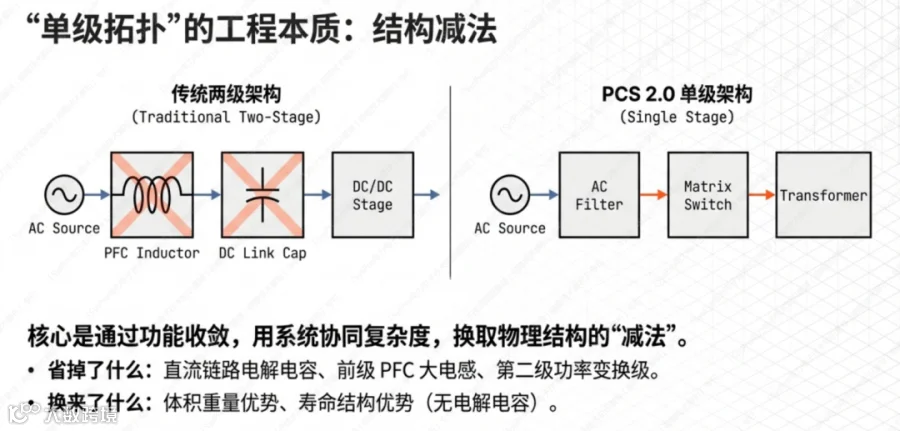

1.3 单级拓扑的工程意义(省掉什么、换来什么)
导语中我们提到，Cybertruck PCS2.0一个核心特点是选用了单机拓扑。
为什么选用单级拓扑？其实这一点我们在之前的系列文章中也已提过：OBC架构演进与拓扑设计全局解析：单向两级→高效两级→双向与集成→单级拓扑->去 OBC化。这里再强调下：单级路线的本质是把功能收敛进一个功率级，以换取更好的体积重量与寿命结构。
PCS2.0的单级拓扑的原理，简单来讲是：通过双向开关 + 高频变压器的一体化控制，直接完成AC输入→高频 AC→整流滤波输出目标 DC ，从结构上拿掉对中间 DC 母线电解电容的依赖。
可以把单级 OBC 的工作机理概括为四段闭环链路：
工频 AC 经过输入滤波与保护进入功率级
双向开关在 >150kHz 的高频下把能量变换成可控的高频 AC，同时实现 PFC 与稳压目标
高频变压器完成能量传递与电气隔离
次级侧整流与滤波输出稳定 DC（高压电池侧与低压侧各自组织）。
工频 AC 经过输入滤波与保护进入功率级
双向开关在 >150kHz 的高频下把能量变换成可控的高频 AC，同时实现 PFC 与稳压目标
高频变压器完成能量传递与电气隔离
次级侧整流与滤波输出稳定 DC（高压电池侧与低压侧各自组织）。
图片来源：TI所以，我们可以看到，这一过程：
省掉的：大容量电解电容、传统 PFC 大电感/扼流圈、第二级功率变换级
换来的：体积/重量/寿命结构优势（电解电容往往是寿命短板），以及更高的板级集成空间
付出的代价：控制策略复杂度显著上升，尤其需要在无中间母线缓冲条件下处理伏秒平衡、PFC、稳压与保护的耦合；同时 EMI/寄生敏感性更高。
在后面的介绍中，你会进一步看到看到 PCS 2.0 的"系统工程补偿"非常明确：双模块并行分摊电流与热；两级 EMI 滤波与浪涌防护保证传导边界；强化隔离驱动与多传感闭环把高频/高密度系统做稳。
以上我们知道了单级要解决什么矛盾，那么它在物理形态上是怎么被装进一个盒子，并在热、电磁与装配层面可落地的呢？下面进入02章节：总体结构与物理集成。
省掉的：大容量电解电容、传统 PFC 大电感/扼流圈、第二级功率变换级
换来的：体积/重量/寿命结构优势（电解电容往往是寿命短板），以及更高的板级集成空间
付出的代价：控制策略复杂度显著上升，尤其需要在无中间母线缓冲条件下处理伏秒平衡、PFC、稳压与保护的耦合；同时 EMI/寄生敏感性更高。
02 总体结构与物理集成
2.1 结构分层：壳体、主板、磁件、冷却与屏蔽
下面我们来看看 PCS 2.0整体的结构布局，从上至下分5层来讲一下：...
板上区域按功能分区组织,如下图：...
图片来源：Munro
2.3 全表贴化（SMD）技术路线和背后的思考
