电机转子永磁体布局类型及常见转子类型解析

在永磁电机内部，永磁体的排布方式犹如排兵布阵，直接决定了电机的性能、成本和适用场景。选对了，电机高效、强劲、成本可控；选错了，可能事倍功半。

在选择之前，首先要明白优化的目标是什么。永磁体布局主要围绕以下几个核心矛盾展开：

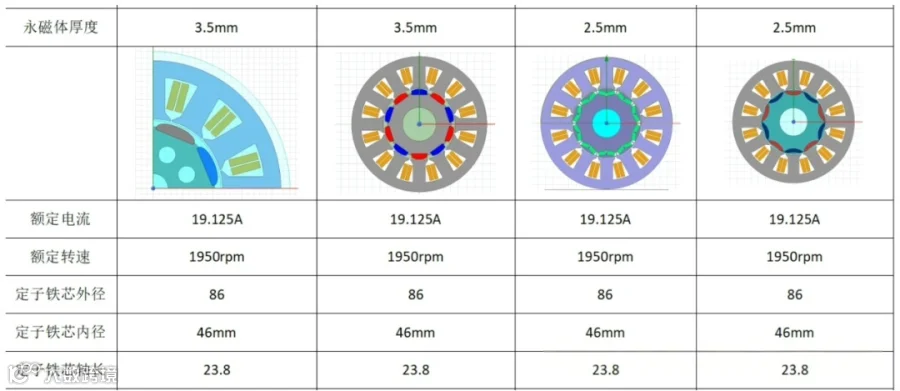

（下图来源：CSDN博客，作者：JekjFPHHLyLb，2024-07-14）

1.高磁通密度： 在相同体积下产生更强的磁场，提升电机的转矩和功率密度。

2.弱磁扩速能力： 电机在高转速运行时，需要削弱磁场以避免过电压。良好的布局能拓宽电机的恒功率运行范围。

3.成本控制： 在满足性能要求下，尽可能减少昂贵稀土永磁体（如钕铁硼）的用量。

4.工艺可行性与可靠性：结构是否易于制造、装配，并能承受高速旋转下的离心力。

5.转矩平顺性：抑制转矩脉动，使电机运行更平稳、噪音更低。

1. 径向式布局

特点：永磁体嵌入转子铁芯，磁化方向为径向（指向或背离转子中心）。这是最简单、最常见的布局。（下图来源：网络）

优势：

结构简单：制造和装配容易，成本较低。

转动惯量小：适合需要快速启停的应用。

弱磁能力强：气隙磁场易于调节，高速性能好。

劣势：

磁障效应弱：磁通路径短，磁阻转矩分量小，转矩密度相对较低。

永磁体易失磁：直接面对电枢反应，在极端工况（如短路）下易被退磁。

高速限制：需要额外的保护套（如碳纤维绑带）来固定表面磁钢，增加了成本和复杂性。

典型应用：对成本敏感、转速范围宽的场合，如家用电器风扇电机、普通工业伺服电机、电动汽车的主驱电机（早期型号广泛应用）。

2. 切向式布局

特点：永磁体嵌入转子内部，磁化方向为切向（垂直于半径方向）。相邻磁体极性相反，形成“磁通聚焦”效应。（下图来源：网络）

优势：

磁通聚焦效应：极弧下的磁通是两块磁体磁通之和，能显著提高气隙磁密，转矩和功率密度高。

节省永磁体：在相同性能下，可比径向式使用更少的永磁材料。

机械强度好：磁体嵌入内部，转子表面有铁芯保护，适合高速运行。

劣势：

结构复杂：需要复杂的磁钢槽和隔磁桥，制造工艺要求高。

弱磁能力较差：磁路磁阻小，电枢反应的去磁作用强，高速扩速能力不如径向式。

漏磁较大：需要精心设计隔磁桥以减少漏磁。

典型应用：追求高功率/转矩密度的场合，如电动汽车驱动电机、航空航天、高性能伺服系统、涡轮增压器等。

3. 混合式

特点：巧妙结合了径向和切向布局的优点，通常采用“V形”或“U形”排列，同时利用径向和切向的磁化分量。（下图来源：网络）

优势：

极高的功率密度：是当前高性能永磁同步电机的首选方案，能实现最优的磁通利用。

磁阻转矩利用率高：凸极效应明显，能充分利用磁阻转矩，提升整体转矩输出和效率。

易于优化： “V形”角度、厚度等参数为设计提供了更大的优化空间。

劣势：

结构最复杂：转子冲片模具复杂，磁钢安装工艺挑战大，成本最高。

制造难度大：对生产设备和工艺控制要求极高。

典型应用：对性能有极致要求的领域，如高端电动汽车（如特斯拉、比亚迪的多数车型）、豪华混合动力汽车、高端工业机器人、精密数控机床等。

4. 海尔贝克阵列

特点：一种特殊的磁体排列方式，通过将不同充磁方向的磁体组合，使磁场在阵列的一侧显著增强，另一侧显著减弱，实现“单边磁场”。

优势：

极高的气隙磁密：在气隙侧能产生比传统布局高得多的磁场，理论上是提升转矩密度的“终极武器”。

磁场正弦度高：能产生非常理想的正弦波磁场，有效降低转矩脉动和铁损，运行平稳、噪音低、效率高。

背部磁漏小：磁场集中在气隙一侧，转子铁芯背部磁通小，可减少铁芯用量或损耗。

劣势：

设计和制造极其复杂：需要多种形状和充磁方向的磁体拼接，充磁和装配工艺是巨大挑战，成本高昂。

目前多限于特殊领域：由于成本和工艺限制，尚未在主流工业领域大规模应用。

典型应用：对重量、体积、性能有极端要求的场合，如高精度音圈电机、粒子加速器、磁悬浮系统、某些高性能无人机电机等。
