磁钢（永磁体）的退磁问题是影响永磁同步电机性能与可靠性的关键因素。为确保电机稳定运行，需从材料特性、磁场分析、温度管理及实验验证等维度综合设计退磁面积要求，具体规范如下：
01
磁钢材料选型要求
高矫顽力（Hcj）
优先采用钕铁硼（NdFeB，Hcj≥20 kOe）或钐钴（SmCo）等高矫顽力材料，以抵抗电机运行中的退磁磁场。
高温稳定性
材料工作温度需匹配实际工况（如N35SH的Tmax=150°C），避免高温引发不可逆退磁。
02
工作点设计与退磁裕度
退磁曲线安全区

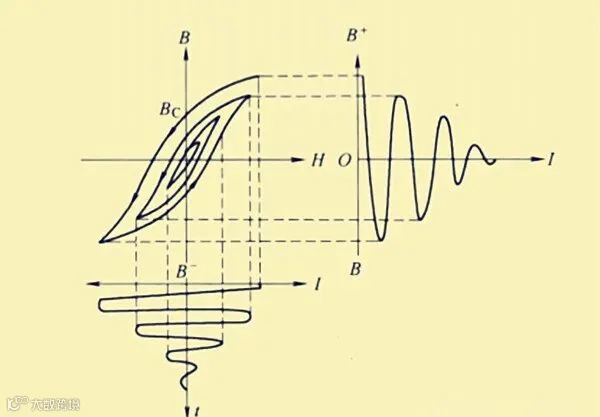

通过有限元仿真（FEA）确保磁钢工作点始终处于B-H曲线的线性区间，远离拐点（knee point）。
退磁裕度限制
退磁磁场强度（Hd）应不超过材料矫顽力（Hcj）的80%。例如，若Hcj=20 kOe，则Hd需≤16 kOe。
03
退磁面积控制标准
局部退磁容忍范围
极端工况（如短路、过载）下，局部退磁面积不得超过磁钢总面积的5%~10%。
全局退磁影响
退磁后磁通损失需≤3%，确保电机输出扭矩与效率不受显著影响。
04
温度管理与散热设计
温升限值
磁钢工作温度须低于材料允许上限（如NdFeB≤150°C），采用风冷、液冷或优化定子槽设计以抑制温升。
温度均匀性
磁钢表面温度梯度应控制在±5°C以内，避免局部过热。
05
实验验证与规范依据
退磁测试条件
在高温（Tmax+10%）及过电流（2倍额定电流）工况下验证退磁面积是否符合设计要求。
参考标准
IEC 60034-30：电机效率与温升标准。
GB/T 13538：永磁电机性能测试方法。
06
典型设计案例（电动汽车驱动电机）
材料：NdFeB N38EH（Hcj=25 kOe，Tmax=180°C）。
退磁裕度：Hd≤20 kOe（Hcj的80%）。
退磁面积限值：≤5%。
温控方案：油冷系统，磁钢温度≤150°C。
07
设计总结
永磁同步电机磁钢退磁面积的设计需以材料抗退磁能力为基础，通过磁场仿真优化、温度控制强化及实验验证闭环，将退磁面积严格限制在安全范围内（常规≤5%~10%）。高可靠性领域（如航空航天）需进一步收紧裕度，实施定制化设计。
欢迎加入新能源汽车产业交流群
关注公众号后台回复关键词“社群”
即可获取入群方式
