中车1000V电机绝缘方案的背后: 真正难的不是电压，而是PDIV、耐电晕和空间约束一起收敛

先说核心判断：

1000V对于电机本体并不是一个绝对陌生的电压等级，轨道交通牵引电机早就有更高电压经验。真正困难在汽车场景：驱动电机体积小、槽内空间紧、功率密度高，同时逆变器开关频率上去后，绝缘系统要面对更频繁的局部放电、更高运行温度和更苛刻的寿命要求。

一、绝缘不是包一层材料，而是一套承载电气功能的系统

电机绝缘的底层任务很好理解：让电流在应该流动的路径中流动，同时把匝间、相间、对地和端部这些不同电位边界隔开。

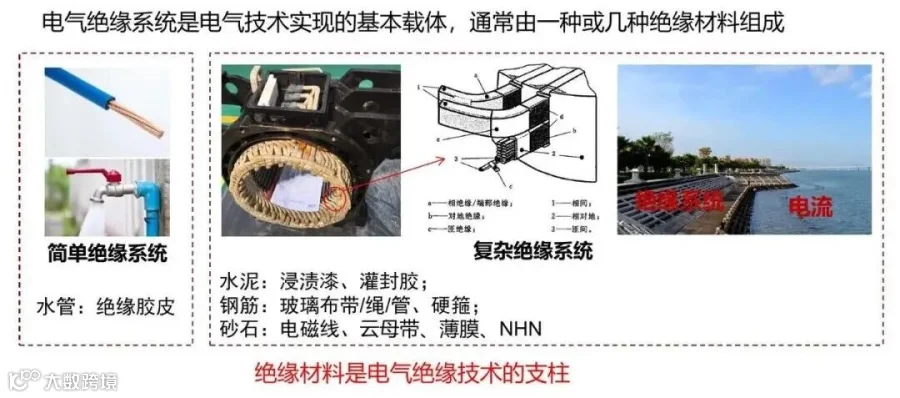

我们可以把它类比成“水泥、钢筋、砂石”的组合，这个比喻很重要，因为它提醒我们：绝缘失效往往不是某一种材料单独失效，而是材料、结构和工艺形成的系统裕量不够。

因此，高压平台下讨论电机绝缘，不能只问材料耐压多少，还要看电导、极化、损耗、击穿这些基础机理如何进入工程边界。尤其在汽车驱动电机中，有限槽满率、扁线结构、端部空间和冷却路径都会反过来限制绝缘厚度与材料组合。

二、I型绕组的边界，是1000V汽车电机必须重新审视的起点

电动汽车驱动电机常见的散绕绕组和矩形绕组，绝缘组成包括电磁线、浸渍漆、槽绝缘、相间绝缘、引线套管、涂覆粉和汇流排等。

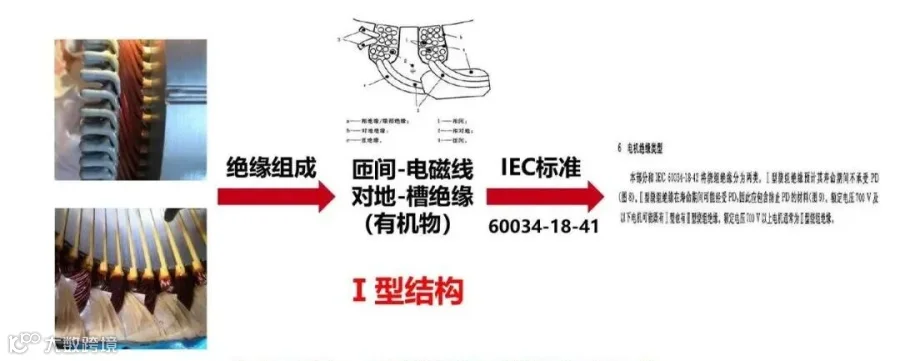

下图所示，进一步把绕组绝缘系统本质指向“匝间-电磁线、对地-槽绝缘”的有机物结构，并引出IEC 60034-18-41中的I型结构问题。

这里想表达的关键是：如果运行过程中不能保证完全避开局部放电，单纯沿用低电压平台的I型思路就可能不够。1000V平台让峰值电压、dv/dt和绕组间电位差一起上升，绝缘系统必须从“正常情况下不发生PD”转向“如何提高PDIV并降低PD侵蚀概率”。

三、高开关频率和高功率密度，会把局部放电与热老化叠加起来

中车把1000V平台的压力拆成三类：高电压平台、高开关频率和高功率密度。

• 电压升高会让电寿命模型中的寿命下降趋势更加敏感；

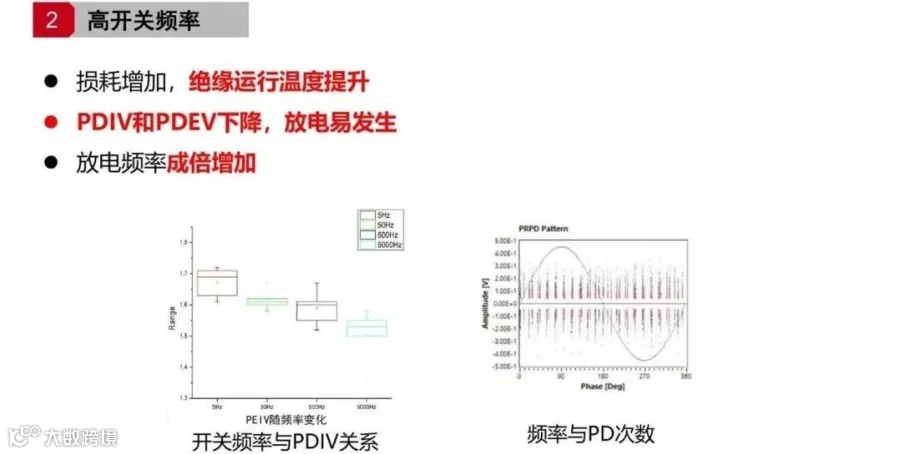

• 开关频率升高会带来损耗增加、绝缘运行温度提升，并使PDIV和PDEV下降，放电更容易发生；

• 频率提高还会让放电次数成倍增加。

更麻烦的是，局部放电不是一个静态点缺陷：放电过程中的高速粒子具有随机性和发散性，会对绝缘材料形成全方位加速侵蚀。与此同时，高功率密度使绕组运行温度更高，热应力又会诱发或放大微观裂缝。电、热、机械缺陷叠加后，绝缘寿命不再由单一耐压参数决定。

四、传统牵引电机经验有价值，但不能直接照搬到汽车槽内空间

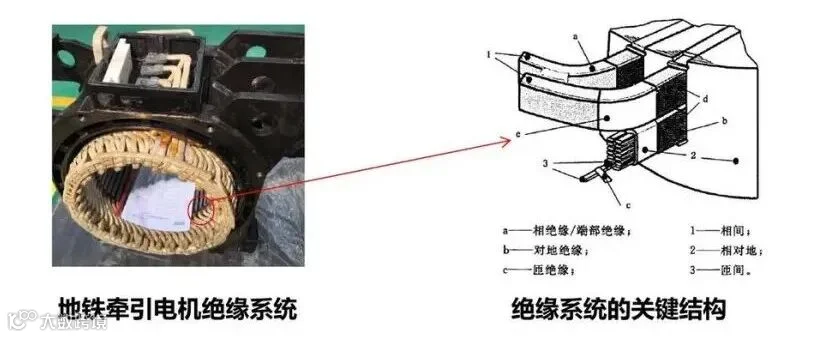

中车介绍了轨道交通牵引电机处理高压绝缘的设计思路，常用云母、VPI和旋转固化等工艺，使绝缘系统具备承受局部放电侵蚀的能力。

云母的价值来自两个方面：无机非金属材料可承受离子轰击、高温、紫外和化学侵蚀，多层片状结构还能限制局放侵蚀路径。

VPI的作用，也不是简单“上漆”，而是填充线圈绝缘内部、线圈与铁芯之间、线圈与线圈之间的气隙，并防止浸渍树脂大量流失后形成新的空隙。对于1000V汽车电机，这些经验的价值在于提供了耐PD的方向；难点在于汽车电机尺寸、成本、节拍和槽内空间都更紧，不能原样搬用轨交电机方案。

五、优化方案要从耐电晕、耐热和PDIV三个方向一起闭环

此外，中车给出的优化路线不是单点加厚，而是分层处理：

• 匝间和相间绝缘可以通过添加无机纳米颗粒提升耐电晕能力，因为纳米无机物不易氧化和降解；

• 对地绝缘可以引入云母，提高绝缘系统整体耐电晕能力；

• 耐热方面，则可采用耐温等级更高的聚酰亚胺作为电磁线绝缘。

PDIV优化，则进一步回到缺陷和电场本身：局部放电来自缺陷部位空气被击穿，空气击穿强度约3kV/mm，而绝缘材料击穿强度可达到约300kV/mm量级。也就是说，真正危险的往往不是大块绝缘材料，而是气隙、界面和局部场强集中。

因此，这里的抑制思路包括：增加绝缘厚度、降低绝缘介电常数或增加气隙介电常数，并计算绕组间不同电压下的场强曲线，消除特定范围内气隙。这背后的工程含义是：1000V平台电机绝缘优化必须把材料体系、VPI填充、缺陷控制和电场设计合成一个闭环。
