轴向磁通电机定转子拓扑与创新

不同于径向电机相对固定的“定子包裹转子”或者“转子包裹定子”圆筒形结构，轴向磁通电机的性能高度依赖空间拓扑布局。从基础的单盘、双盘结构，到进阶的多盘叠堆、无轭分段定子设计，每一种布局都对应着明确的性能侧重与工程取舍，不存在绝对的“最优结构”，只有最适配场景的结构方案。本文将系统拆解SSSR、DSSR、DRSS、多盘叠堆四大主流拓扑，详解无轭/分段定子的创新逻辑，并结合实测数据与行业案例，深度剖析各类结构在效率、散热、成本、制造难度上的权衡关系。

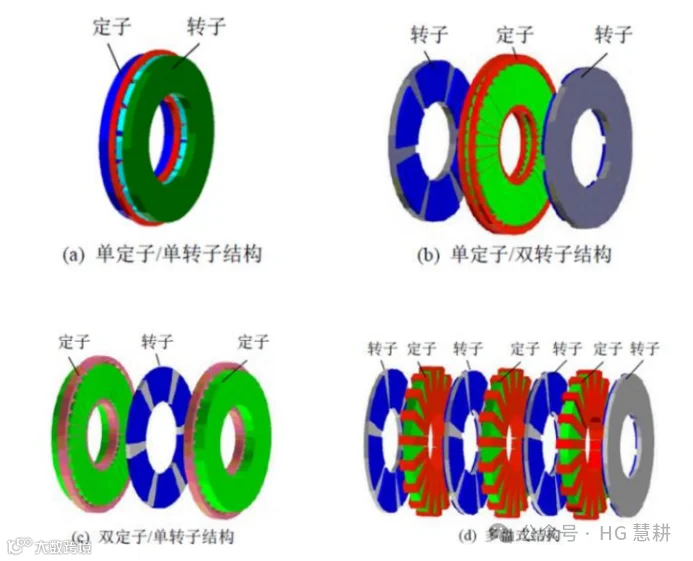

轴向磁通电机的基础空间布局，由定子（Stator）、转子（Rotor）的数量与相对位置决定，行业主流分为SSSR（单定子单转子Single Stator Single Rotor, 亦称Axial Flux Single-sided）、DSSR（双定子单转子Double Stator Single Rotor）、DRSS（双转子单定子Single Stator Double Rotor）三类基础结构，在此之上延伸出多盘叠堆（MSMR Multi-Stator Multi-Rotor）结构。不同拓扑的气隙数量、轴向受力、磁路损耗、散热条件截然不同，直接决定电机的基础性能底色与应用边界。

SSSR是结构最简单、轴向尺寸最紧凑的轴向磁通拓扑，整体采用“单层定子+单层转子”的单面气隙结构，磁通从转子永磁体出发，沿轴向穿过气隙、定子铁芯，最终通过机壳形成闭合磁路，结构形态极致扁平化。

核心优势：结构极简、零件数量最少、装配工艺最简单，无复杂对位需求，量产成本低，轴向长度可压缩至极致，适配超薄安装场景。同时单面气隙的磁路路径短，低速轻载下铜损控制优异，轻载效率表现稳定。

核心缺陷：单侧磁路会产生严重的不平衡轴向磁拉力，定子与转子之间存在持续的单向吸力，高速工况下极易引发转子偏心、结构微变形，进而放大振动噪声，长期运行会加速轴承磨损，降低整机使用寿命。相关实测数据显示，同等功率规格下，SSSR结构的轴向不平衡力可达额定推力的30%以上，高速运行时振动幅值比对称结构高20%~40%。

适配场景：低功率、低转速、静态负载为主的设备，包括小型伺服电机、家用风机、轻型便携园林机械等对成本敏感、对高速稳定性要求不高的场景。

DSSR采用“左右双定子、中间夹转子”的三明治结构，单转子盘双面粘贴永磁体，与两侧定子分别形成独立气隙，属于双气隙对称拓扑。这种结构彻底改写了SSSR的受力缺陷，是工业领域可靠性要求较高场景的主流选择。

核心优势：双侧定子产生的轴向磁拉力完全抵消，轴向受力绝对平衡，从根源消除转子偏心与振动问题，高速运行稳定性大幅提升。同时两侧定子完全暴露，散热接触面积大，定子绕组发热可快速通过两侧机壳传导扩散，散热条件优异，适合长时间连续工作。此外，转子永磁体可采用表贴式或内嵌式安装，内嵌式结构能有效保护磁钢，避免高速离心力冲击与环境腐蚀。

核心缺陷：双定子结构大幅增加铁芯、绕组耗材，材料成本高于SSSR；双侧定子绕组需同步布线、对位，装配精度要求提升，生产工序更复杂；转子悬空在双定子之间，轴向间隙控制难度高，对加工公差与装配工艺要求严格。

适配场景：工业连续运转设备、中功率伺服系统、轻型车载电驱等对稳定性、散热性要求高，可接受中等成本的场景。

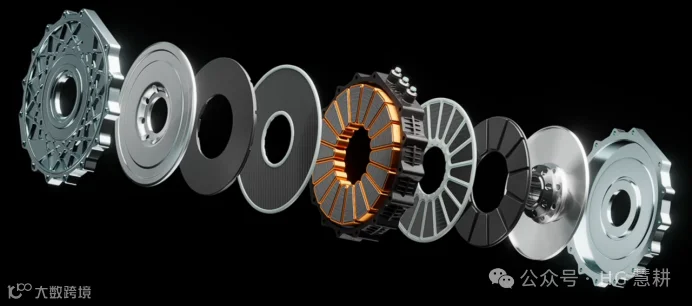

DRSS结构，采用“中间单定子、左右双转子”的对称布局，也是双气隙拓扑，与DSSR互为互补结构，目前高端车载、航空电机多基于此结构迭代优化，知名的YASA无轭电机便属于衍生DRSS拓扑。

核心优势：双转子对称结构同样可实现轴向力完全平衡，振动噪声极低。核心亮点在于磁路利用率最大化，单定子双面做功，两侧气隙同时切割磁感线，同等体积下扭矩密度比DSSR高15%~25%，比传统径向电机高2~3倍。同时定子居于中间，可集成封闭式液冷油道，实现绕组直接冷却，散热效率远超常规风冷结构。

核心缺陷：中间定子空间受限，绕组布线、灌封工艺难度大；双转子同步对位精度要求极高，动平衡调试成本高；定子无背部散热结构，依赖专用液冷系统，风冷工况下散热劣势明显，轻载工况铁损偏高，轻载效率不及SSSR。

适配场景：新能源汽车主驱、航空航天作动器、高性能机器人等高功率密度、高扭矩、中高负载工况场景。

多盘叠堆结构是基础拓扑的模块化扩展，核心逻辑为“N个定子+N+1个转子”交替堆叠，形成多层双气隙串联结构，相当于多台DRSS电机轴向叠加，无需增大电机外径，仅通过轴向叠高即可实现功率、扭矩的倍数级提升。

核心优势：模块化扩展能力极强，功率可从几十千瓦拓展至数兆瓦，完美适配超大扭矩需求；多层结构受力对称，整机刚性强、振动极低；各模块独立可控，容错性高，单模块故障不影响整机基础运行。实

核心缺陷：结构复杂度呈指数级上升，多层气隙的平行度、均匀度控制难度极大，加工与装配良率低；叠堆后内部散热通道狭窄，中间模块散热条件差，需定制全域液冷系统；物料成本、调试成本、检测成本远高于单盘结构。

适配场景：船舶主推进系统、大型工业传动、兆瓦级新能源发电等超大功率、固定工况的高端装备。

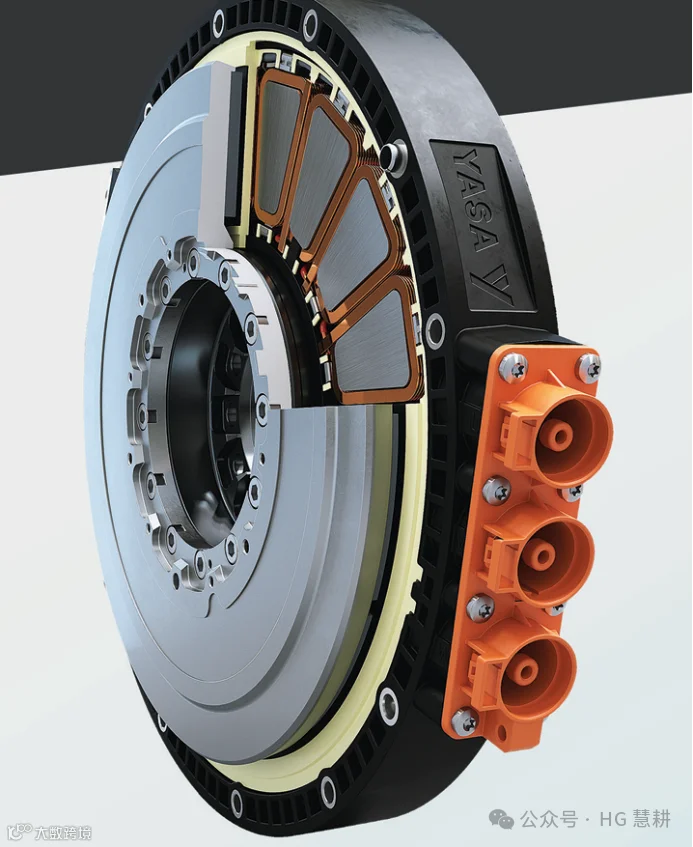

基础拓扑决定电机的整体性能框架，而定子结构则直接决定电机的损耗水平、重量、散热效率与量产可行性。传统轴向磁通电机采用整体带轭定子，结构笨重、铁损高、磁路冗余度大，而无轭定子与分段定子的组合设计（即YASA结构），成为当前轴向磁通电机突破性能瓶颈的核心创新方案，也是高端电驱的标配技术。

传统定子设有连续铁轭，作用是导磁闭合，但同时带来极大的冗余重量与高频铁损。无轭定子完全取消定子背部铁轭，仅保留独立定子齿，依靠两侧转子磁路直接闭合磁通，从原理上优化磁路结构。

实测数据佐证，无轭设计可减少定子铁芯40%-60%的钢材用量，整机重量降低25%~30%；高频工况下铁损降低35%以上，彻底解决传统带轭定子高频发热严重的痛点。同时无轭结构可适配晶粒取向硅钢、SMC软磁复合材料，进一步优化磁导率，提升弱磁调速性能。

但其短板同样突出：无轭结构定子整体刚性下降，抗冲击、抗振动能力弱，需依赖高强度铝合金支架封装固定；磁路容错率低，对位偏差会直接导致漏磁增加，对装配精度要求微米级管控。

分段定子将传统整体定子拆解为多个独立定子齿模块，每个模块单独绕线、单独注塑，最后拼接组装成完整定子，是适配无轭结构的最优制造方案。

在性能层面，分段结构实现集中式独立绕组，绕组端部长度大幅缩短，铜损降低10%~18%，且绕组端部完全暴露，可直接接触冷却介质，散热效率比整体定子提升3倍左右，完美适配直接油冷散热系统。同时分段模块可单独优化磁路，有效抑制齿槽转矩，降低转矩脉动，电机运行平顺性显著提升。

在制造层面，分段定子彻底解决了轴向磁通电机绕线难的行业痛点。传统整体定子槽口狭窄，绕线效率低、良品率差，而分段单齿绕线工艺简单、自动化程度高，可将定子制造周期缩短50%，批量生产成本大幅下降。但缺点是拼接缝隙会产生微量漏磁，需要通过精准的模具管控与结构优化抵消损耗，且模块化拼接会小幅降低定子整体结构刚性。

轴向磁通电机的结构设计没有完美方案，所有拓扑与定子创新都是四维性能的权衡结果。结合行业实测数据与量产经验，针对不同结构的核心取舍逻辑逐一拆解，为场景化选型提供明确依据。

轻载、低速工况下，SSSR极简结构优势显著，磁路短、耗材少、铜损低，轻载效率可达93%~94%，优于复杂对称结构；而DSSR、DRSS双气隙结构因绕组、铁芯耗材多，轻载铁损、铜损偏高，轻载效率略低。

中高负载、高速工况下，结构优势彻底反转。DRSS无轭分段结构凭借低铁损、高磁利用率，高效区间极宽，额定工况效率可达95%~97%，峰值效率突破98%；DSSR结构稳定性强，全工况效率均衡，波动小；多盘叠堆结构通过模块化优化，重载效率可达94%以上，适合持续高负载运行。而SSSR因振动损耗、偏心损耗随负载升高急剧增大，重载效率大幅下滑，仅能维持90%左右。

散热能力直接决定电机的持续功率密度，核心取决于发热面暴露面积与冷却路径。DSSR双定子外露结构天然散热最优，风冷条件下即可实现长时间满负荷运行，散热冗余最大；SSSR单面散热，风冷散热效率中等，可满足常规工况；传统封闭式整体定子散热最差，热量堆积严重。

DRSS及多盘叠堆结构依赖液冷系统发挥性能，无轭分段定子的开放式绕组结构，可适配浸没式油冷、环形液冷通道，散热效率比风冷提升3倍以上，可长期维持80℃以下低温运行。但代价是冷却系统复杂度大幅提升，需要配套油路、密封、温控组件，系统成本显著增加。多盘叠堆结构需重点解决中间模块散热难题，必须搭载全域均温液冷系统，否则会出现局部过热、功率衰减问题。

成本层级清晰且梯度明显：SSSR结构零件最少、工艺最简，原材料成本与制造成本最低，是低成本量产首选；常规DSSR、DRSS结构成本居中，较SSSR高出15%~25%，平衡了性能与成本；无轭分段DRSS结构因采用精密模块化工艺、高端磁材与液冷系统，成本较常规DRSS再提升20%~30%；多盘叠堆结构成本最高，多层磁材、精密装配、定制冷却系统使其整机成本是单盘结构的2.5~4倍，仅适配高附加值场景。

从全生命周期来看，高端结构虽初始成本高，但凭借高效率、低损耗、长寿命优势，可大幅降低运行能耗与维护成本，在车载、航空等长期运行场景中性价比更优；而低成本SSSR结构仅适合短工时、低要求场景，长期运行能耗损耗更高。

制造难度随结构复杂度呈阶梯式上升。SSSR结构无高精度对位需求，加工、装配、调试难度最低，量产良率可达98%以上，适合大规模普及；DSSR结构需控制双侧气隙均匀度，加工公差要求较高，良率约92%~95%；常规DRSS双转子同步对位难度大，动平衡调试复杂，良率降至90%左右。

无轭分段定子结构突破了传统工艺瓶颈，模块化单齿绕线大幅提升绕线良率，但拼接精度、同轴度管控难度极高，需要专用工装夹具与精密检测设备，对产线精度要求严苛；多盘叠堆结构制造难度达到峰值，多层气隙平行度、轴向间隙一致性、模块同步性的微小偏差，都会导致整机性能大幅衰减，量产良率不足85%，仅适合小批量、高定制化生产。

轴向磁通电机的各类空间布局，本质是成本、工艺、散热、效率的四维平衡方案，不存在万能结构，场景适配是核心原则。追求极致低成本、轻载工况，优先选择SSSR极简拓扑；追求稳定散热、连续运转，DSSR双定子结构性价比最优；追求高功率密度、宽域高效，DRSS无轭分段结构是最优解；针对超大功率、固定重载场景，多盘叠堆结构无可替代。

无轭、分段定子等创新技术的普及，正在逐步打破轴向磁通电机“性能强、难量产、成本高”的行业痛点，随着SMC软磁材料、自动化模块化装配、精密液冷工艺的成熟，高端轴向磁通电机的量产成本持续下探，未来将逐步从高端特种场景，渗透至民用新能源、通用工业设备领域，成为下一代电驱技术的核心主流。
