如何用转子辅槽工艺狙击电机高频啸叫难题？

在新能源汽车领域，永磁同步电机因高效可靠的特性成为主流选择。然而某量产电动车型搭载的8极48槽电机在4800Hz频段出现异常噪声（图1），测试数据显示0阶24fo电磁力幅值显著超标。该频段恰为人耳最敏感的2000-5000Hz范围，驾乘体验堪比“金属摩擦声”。

更严峻的是，在电机转速3000rpm工况下，该噪声声压级超出国标限值7dB(A)。传统方法如转子斜极、磁极偏移等手段对此高频噪声收效甚微，工程师团队面临三大挑战：

图1   二维电磁模型

表1  永磁同步电机主要参数

团队基于麦克斯韦张量法构建电磁力模型（公式7），揭示噪声本质：

当定转子磁场谐波调制产生特定时空特性的径向力波时：

电磁仿真显示：在4800Hz工况下，0阶电磁力密度高达5.2×10⁴N/m²，比8阶2fo力波振幅高83%。更关键的是，0阶力波会引发定子铁心全域变形（图3），其能量传递效率是高阶力波的6倍以上！

图2  气隙电磁力密

图3  径向电磁力变化

图4  电磁力FFT变换

突破传统思维局限，团队首创“非对称双辅助槽”转子拓扑（图5）：

图5  转子优化结构示意

当位置角组合为(5°,34°)时，电磁力幅值下降42%，同时转矩波动控制在±0.8Nm内，实现最佳平衡点。

图6   辅助槽位置对电机性能影响

槽深＞0.5mm时转矩线性下降，槽宽＜1.5mm时降噪效果锐减。最终选定0.45mm深度+1.8mm宽度方案，确保性能损失＜3%。

图7   辅助槽尺寸对电机性能影响

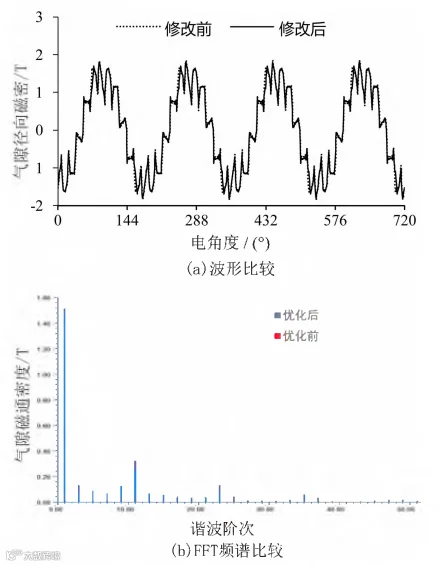

优化后气隙磁密波形显著平滑（图8）：

图8   优化前后径向磁密比较

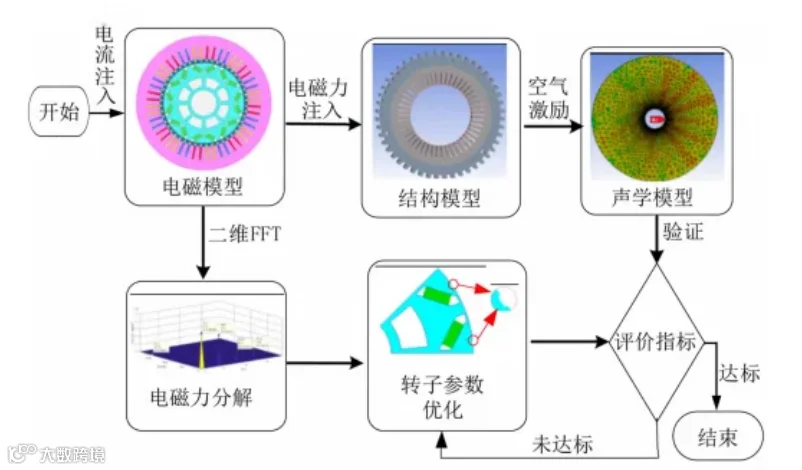

通过电磁-机械-声学多场耦合仿真（图9），4800Hz处噪声峰值降低2.9dB(A)，主观评价从“不可接受”提升至“轻微可感知”等级。

图9   电磁振动噪声多物理分析流程

图10   优化前后噪声分布对比

更令人振奋的是台架测试数据：

二维傅里叶分解已成为电机NVH优化的“CT机”，能精准定位0阶、8阶等危险力波，避免传统试错法的高成本消耗。

双辅助槽设计需遵循“位置角差＞25°、槽深＜0.5mm、槽宽≈3倍磁钢厚度”原则，方能兼顾电磁性能与NVH表现。

正如某NVH专家所言：“优秀的电机噪声控制，30%靠电磁设计，70%靠工艺实现。”本案例中转子冲片V形槽的加工精度需控制在±0.05mm，叠压系数＞98%。
