【技术方案】探卡综合测试机：6000TP高密度探针卡多参数自动化测试方案

在半导体测试环节中，探针卡承担着被测器件与测试系统之间的电气连接。随着探针数量和测试密度不断提升，高密度探针卡往往包含数千个TP测试点，对测试通道数量、测量精度、切换效率及数据管理提出了更高要求。

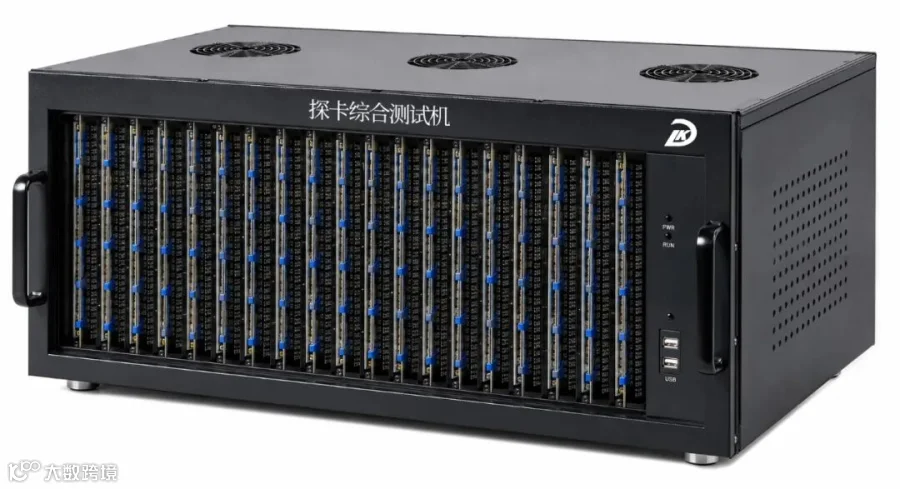

联康探卡综合测试机

探卡综合测试机源测量单元与开关板设计参数

从几十个测试点增加到6000个TP点，并不是简单地把测试通道数量放大。真正需要解决的是：

6000个TP点对应数量庞大的测试路径。传统人工接线与逐点切换不仅效率较低，还容易出现错接、漏测及重复测试。系统需要通过大规模切换与控制板卡，根据测试程序自动建立不同TP点之间的测试回路，并按照设定顺序完成通道扫描。通过程序控制通道切换，可将数千个测试点统一纳入自动化测试流程。

漏电流、电阻、电容以及开短路测试对应不同的测量条件，对信号路径、切换器件、连接线缆、测试接口及系统接地均有相应要求。尤其在微小漏电流检测中，测试链路自身产生的漏电和外部干扰都可能影响测量结果。因此，系统需要对测试路径、板卡设计、接口连接及结构布局进行统一规划，保证不同通道间测试条件的一致性。

6000 个TP测试点对应多项测试项目，会产生海量测试数据。系统需建立TP 点编号‑测试项目‑测试条件‑测量结果‑PASS/FAIL 判定的完整映射关系。通过标准化的数据记录与自动判定机制，摆脱人工读取仪器数据的依赖，同时为异常复盘、设备维修、复测追溯提供完整可查的数据支撑。

3

针对高密度探针卡，人工测试需反复完成找点、接线、参数配置、测量、结果判定与数据记录等一系列操作。随着 TP 点数量增多，测试周期被大幅拉长，人为操作带来的误差风险也随之显著提高。

联康探卡漏电流测试机依托测试程序实现流程统一管控，执行链路如下：

探针卡接入 → TP 点调用 → 通道自动切换 → 测试项目执行 → 数据采集 → 阈值判断 → PASS/FAIL 结果输出 → 异常点记录

单个TP点检测完成后，系统自动切换至下一测试路径，无需操作人员反复插拔接线。设备可按照测试需求依次完成漏电流、电阻、电容、开短路等多项检测，将碎片化的人工检测作业，转变为连续、可复现的自动化扫描测试流程。
