CAD 轴类零件图标注中，为明确表达直径尺寸，通常需在线性标注的数值前添加直径符号。本文将介绍如何通过「文字替代」功能，快速为线性标注添加直径符号。
操作步骤

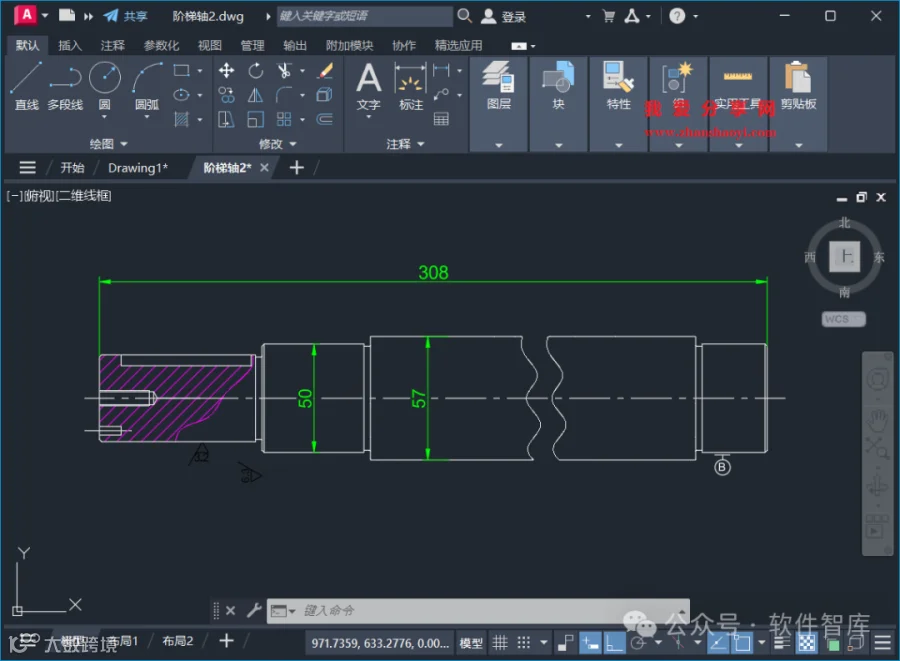

1. 打开图纸并标注
启动 AutoCAD 2025，打开示例阶梯轴零件图，使用线性标注工具添加宽度尺寸。
2. 进入特性面板
选中已标注的尺寸，鼠标右击选择【特性】。

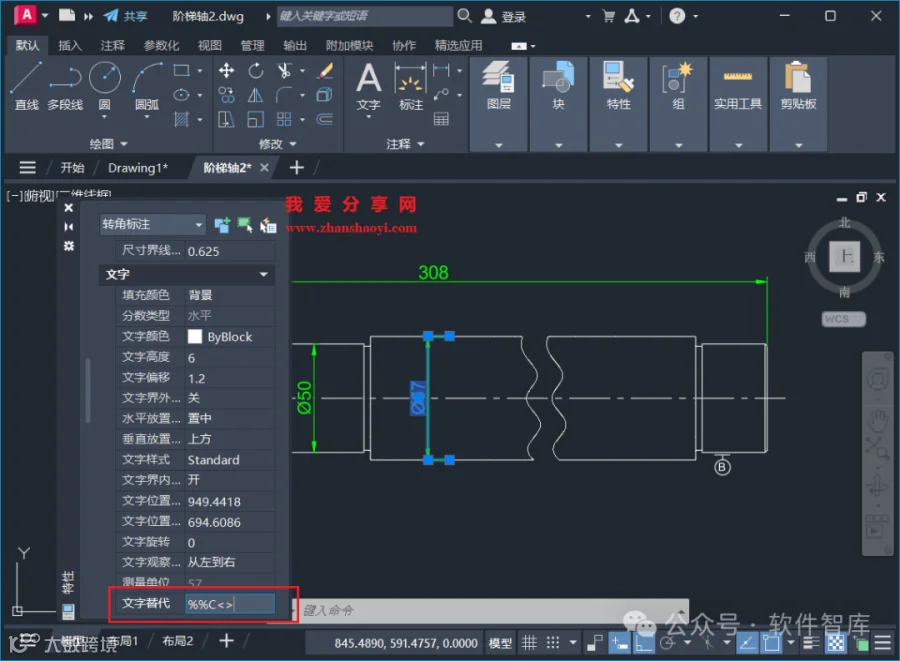

3. 设置文字替代
在特性对话框中找到「文字」栏目，于「文字替代」输入框内键入：%%C<>。其中，%%C代表直径符号Φ，<>代表原始测量值。按下 Enter 键并关闭对话框，尺寸前即可显示直径符号。
4. 批量应用
参照上述步骤，对其他需要标注直径的尺寸进行相同的文字替代设置（输入%%C<>），即可统一添加直径符号。
5. 完成效果
最终实现利用线性标注规范表达直径尺寸，提升图纸专业性。
