导读：吃透FGF：螺杆挤出不是简单移植注塑机，工业级颗粒打印核心壁垒颗粒打印这两年很火，但市面上一大半文章只讲了"成

吃透FGF：螺杆挤出不是简单移植注塑机，工业级颗粒打印核心壁垒

颗粒打印这两年很火，但市面上一大半文章只讲了"成本低、能打大件"。真正的坑在螺杆的动态工况、在熔体压力闭环、在耐磨体系——这些才是工业级FGF的护城河。

如果你这两年逛过增材制造的展会，或者混过制造业的群，大概率听过一句话："颗粒打印（FGF）是下一个风口，丝材要被淘汰了。"这话对了一半——FGF（Fused Granular Fabrication，熔融颗粒制造）确实在2026年从实验室走进了工厂产线，在铸造模具、非标工装、大件试制里真金白银地省下了钱。但另一半是错的，而且是危险的错：很多人以为FGF不过就是"把注塑机螺杆拆下来装到3D打印机上"，颗粒一倒、一挤、一打，完事。

这恰恰是FGF项目最容易翻车的地方。本文不堆参数、不喊口号，而是把FGF的底层工艺、装备架构、材料谱系、软件闭环，特别是那个被严重低估的核心壁垒——

螺杆在动态间歇挤出工况下的稳定性

——一条一条拆开，给准备选型、准备上产线、准备做工艺开发的同行一份能落地的参考。

一、先把FGF说清楚：它到底是什么，和FFF差在哪

FGF是熔融沉积成型的一种变体，本质区别只有一个字：原料形态。传统FFF用的是1.75mm或2.85mm的线材，而FGF直接用注塑级的塑料颗粒，靠螺杆挤出机构把颗粒输送、熔融、均质后，从大口径喷嘴逐层沉积成型。

别小看这个"丝"变"粒"的变化，它把整条物料链路给重构了。传统FFF的完整链路是：塑料颗粒 → 熔融挤出 → 拉丝 → 冷却收卷 → 检测包装 → 线材耗材 → 打印。这里"拉丝"是一道独立工序，带来三件事：加工溢价（通常加价30%–50%）、高填充改性料拉丝困难、线材受潮断裂。FGF直接砍掉拉丝环节，把链路缩短成：颗粒 → 螺杆挤出 → 打印。

这一刀砍下去，带来FGF的五大底层优势：

维度	FGF颗粒打印	FFF线材打印
进料机构	多区加热螺杆挤出	齿轮推送线材
原材料	注塑级颗粒（原生/回收均可）	专用拉丝线材
材料成本	比线材低65%–90%	高，含拉丝溢价
挤出产能	3–20 kg/h，大型系统可达10 kg/h以上	0.03–0.5 kg/h
喷嘴直径	1–20 mm大口径	0.2–1.2 mm
成型尺寸	米级大件，机械臂理论无边界	大多1 m以内
高填充料适配	高玻纤/碳纤填充都能打	拉丝困难，可选窄
废料循环	废件粉碎可重投	基本无法回收
典型定位	模具、工装、大件、小批量量产	研发原型、小件样件

把这张表读三遍，你会明白FGF真正的价值定位：它不是来替代注塑和机加工的，它是来填补"开模贵、周期长、小批量不划算"那块巨大的市场空白。米级模具、非标工装、大件试制——这些恰恰是传统工艺最难受的场景，正是FGF的主战场。

二、标题核心：螺杆挤出 ≠ 简单移植注塑机

这是全文最重要的一段，也是标题的由来。我必须把它讲透。

很多人（包括不少卖设备的）的直觉是：注塑机里不是有现成的螺杆挤出系统吗？搬过来不就行了？

不行。而且"直接搬"是低端组装设备最典型的失败根源。

要理解为什么，先看清两种工况的根本差异：

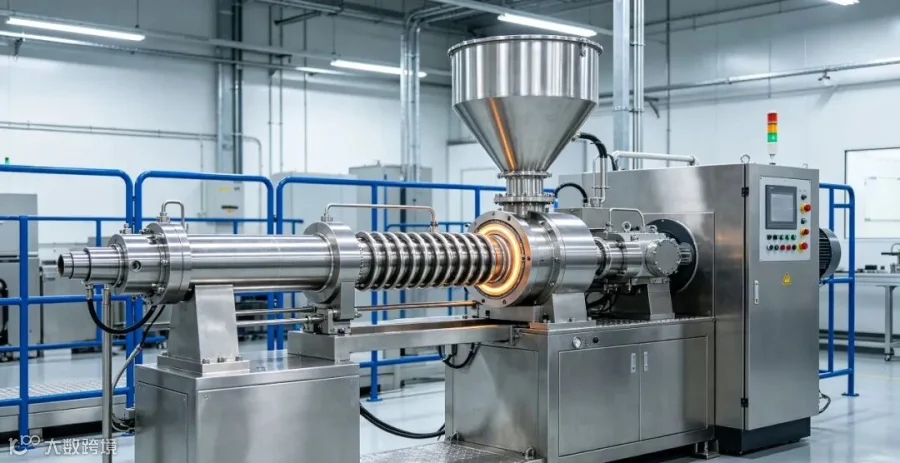

传统注塑机的螺杆，面对的是静态保压、周期式、连续的工况。一个注塑周期里，螺杆旋转计量、前推注射、保压、退回，周而复始，熔体压力在一个相对稳定的区间内波动，物料在机筒里走的是"定量、定速、定压"的确定路径。注塑机几十年积累的螺杆设计（长径比、压缩比、螺槽构型），都是为这种准稳态优化的。

而FGF的螺杆，面对的是频繁启停、正转反转、间歇挤出、熔体压力剧烈波动的工况。3D打印的路径不是匀速的：打印一段长线，空走一段，再回到另一处起笔；遇到拐角要降速，遇到大面要提速；每换一层、每走一条空程，螺杆都要跟着"踩刹车"和"踩油门"。更关键的是，运动系统在不断变速，螺杆必须实时匹配挤出流量，否则高速移动就堆料、低速移动就缺料。

一句话点破：注塑机螺杆是"稳态供料泵"，FGF螺杆是"跟着运动系统跳舞的流量伺服阀"。把前者直接装上去，它根本跳不了这支舞。

学术研究已经通过系统辨识方法验证了这一差异：大型FGF挤出机的螺杆转速与挤出线宽之间存在一阶传递函数关系，时间常数约0.1秒。这意味着FGF的动态响应窗口远比想象中窄，实时补偿算法的价值在于弥合毫秒级的同步误差——这正是注塑螺杆移植方案无法处理的。

低端组装设备直接移植注塑螺杆的后果，业内见得太多了：出料忽大忽小、堵料、流涎滴料、层间空洞。这些设备往往只能"让螺杆转起来"，一旦进入连续数小时、数十小时的工业量产，缺陷会成批出现，良率崩掉。

真正工业级的FGF打印头，需要针对动态工况专门优化四个东西：

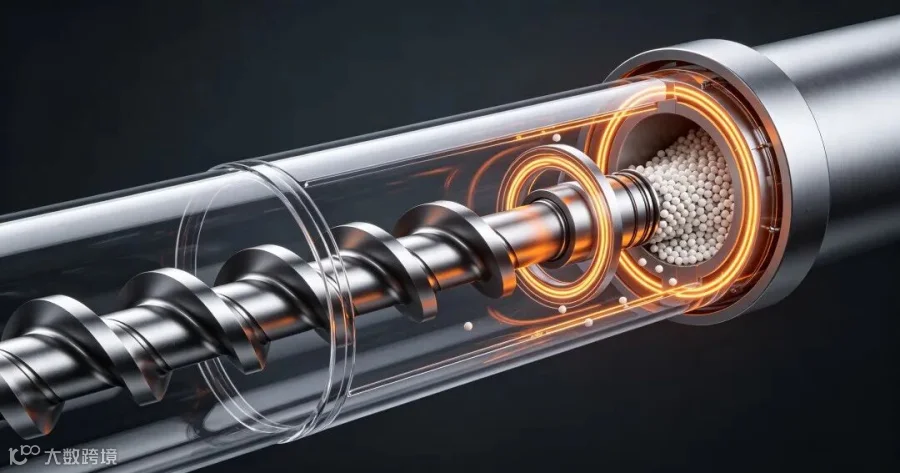

螺杆长径比与螺槽构型：不能照搬注塑螺杆的压缩比，要重新设计喂料、压缩、计量三区的过渡。学术研究表明，喂料段采用单螺纹减少固体输送阻力，压缩段和计量段过渡到1.5螺纹构型以提供分布混合，同时最小化螺杆与机筒间的接触面积以降低驱动扭矩——这些细节使颗粒在频繁变速下也能稳定熔融、稳定输送。

多区温控逻辑：机筒要做成独立分区的PID闭环，喂料区温度偏低（防止颗粒提前熔融堵死喂料段），逐级向喷嘴提升，抑制温度波动。

动态压力补偿算法：这是灵魂。螺杆转速要实时跟随运动速度变化，运动提速螺杆就提转速，运动降速螺杆就降转速，把出料流量锁住。研究表明，熔体输送压力响应遵循一阶动态特性，实时补偿是保证尺寸精度的核心手段。

回抽与泄压结构：空走路径时螺杆反转泄压，配合熔体阀，解决大流量挤出的"流涎、滴料"——研究证实，回抽泄压对抑制流涎至关重要，但需注意在弹性体材料中可能引入挤出不稳定，这正是硬件与材料耦合的难点所在。这一点是区分组装款设备和工业级设备的关键指标。

所以，当你评估一台FGF设备时，别只看"最大挤出流量""最高螺杆转速"这些纸面参数。要问的硬问题是：它在变速运动下的出料稳不稳？有没有熔体压力闭环？有没有螺杆回抽？这三个问题的答案，比任何漂亮参数都更能预示你买回去能不能连续生产。

三、FGF完整工艺链：六步，每一步都有工程意义

理解了螺杆的动态特性，再看整条工艺链就顺了。FGF的成型分为六步，我挑每一步里最容易踩坑、最影响落地的点说。

第一步，物料预处理。吸湿性工程塑料（PA、PC、PEI、PEEK）必须提前烘干——PA类80–100℃烘4–8小时，PC 110–120℃烘4–6小时，PEEK要150℃以上长时间烘。水分会造成挤出气泡、层间结合力下降、内部孔隙，这是新手最容易栽的坑。回收粉碎料要筛分粒径、除金属杂质，否则磨损螺杆喷嘴。

第二步，自动喂料。料斗靠重力或负压上料持续供料，工业机型要配断料检测，缺料自动报警停机。看似简单，但颗粒"架桥"堵料是常见故障，好的设备会用带搅拌的料斗解决。

第三步，多区递进熔融。这是FGF和FFF的又一个本质差异：FFF只靠热传导熔化线材，而FGF同时存在热传导 + 螺杆剪切生热双重熔融机制。颗粒进入机筒，喂料区保持固态，压缩区螺槽收窄、颗粒被挤压、空气排出、剪切摩擦生热，配合外部加热圈逐步熔融，到计量均质区熔体充分搅拌混匀，消除温度与粘度差异。这一步直接决定打印件的一致性——均质不好，出来的就是一片花斑、一处疏松。

第四步，熔体挤出与压力控制。螺杆建立熔体压力，熔体经喷嘴挤出。前面说的螺杆回抽、熔体阀，就是在这一步解决流涎。再次强调：有没有这套动态压力控制，是组装款和工业级的分水岭。

第五步，逐层沉积成型。喷嘴按路径把熔珠沉积在前一层表面，靠余热实现层间热融合。难点在大件：米级工件冷却过程热应力大，极易翘曲开裂。封闭腔体机型靠全域恒温（腔体80–120℃）降低内外温差，抑制翘曲——所以打印PP、ABS、PC这类高收缩材料，封闭恒温腔几乎是刚需。

第六步，冷却定型与后处理。FGF原始件层纹明显，功能性模具、精密装配件一般配套CNC铣削、打磨、喷涂，形成"增减材一体化"。这是行业共识：FGF是近净成型，关键配合面要给CNC留余量，别指望打印完直接拿到精密装配尺寸。

四、两套装备架构：龙门 vs 机械臂，怎么选

FGF硬件有两条主流路线，选型前必须先想清楚自己要打什么。

龙门式（国内市场主流）。打印头在X/Y/Z三轴导轨上正交运动，刚性强、振动小、重复定位精度高，适合固定腔体内批量重复生产模具工装。典型参数：成型腔1m×1m×1m到3m×2m×2m，挤出3–10 kg/h，喷头350–450℃，腔体80–120℃，喷嘴1–10 mm。优势是工艺参数积累充分、闭环恒温好、操作员门槛低；短板是成型尺寸受框架限制，且只能做Z向平面逐层，做不了倾斜面、异形共形打印。

六轴机械臂式（大尺寸异形路线）。把FGF打印头挂到工业机械臂末端，工作半径2–8米，理论成型空间不受框架约束，支持非平面、共形沉积，还能换铣削主轴做增减材复合。优势是超大件（船舶构件、大型雕塑、建筑构件）和纤维取向优化；短板也很硬：悬臂柔性形变导致重复精度低于刚性龙门、难做封闭恒温腔（高收缩材料翘曲风险高）、不能用普通切片软件（要专用多轴路径规划）、投资门槛高。

选型指引一句话：标准化模具、批量工装、固定尺寸件选龙门；超大型异形件、船舶/建筑、需要非平面打印选机械臂。别拿机械臂去干龙门的批量活，也别拿龙门去够机械臂的大件活。

五、材料谱系：FGF最大的红利，是继承注塑的材料生态

FGF最被低估的优势之一，是直接复用注塑工业庞大成熟的颗粒材料体系。大量无法做成稳定线材的高填充改性料，在FGF上能稳定加工。材料分四大类：

通用热塑性（入门级）。PP（成本极低但纯PP收缩率2%–3%极易翘曲，工业几乎都用玻纤改性PP-GF）、ABS（铸造木模主流替代基材）、ASA（耐候抗紫外，户外雕塑建筑）、PETG（低收缩，工装检具样机外壳）。

玻纤/碳纤改性工程塑料（工业主力）。这是模具、夹具、受力构件的真正主角。玻纤把纯PP的收缩率从2%–3%压到0.2%–0.8%，热变形温度提到130–150℃。PP-GF15/30是FGF模具高性价比之选；PA-GF耐磨耐冲击；PC-CF/PC-GF高刚耐高温，做新能源绝缘构件；PA-CF高强度轻量化结构件。注意：熔体流动树脂的熔融行为必须与螺杆和喷嘴匹配——粘度过高会导致挤出压力过高和流动不稳定，粘度过低则导致流涎。这是选型时容易被忽略但影响巨大的因素。

高温高性能材料（400–450℃喷头机型）。只有高端设备能加工PEEK、PEKK、PEI，用于航空航天工装、高端装备构件。国内还在推广早期，对温控、螺杆抗磨损、干燥要求极苛刻。

回收再生颗粒料（循环经济）。FGF天然支持闭环：废件、边角料粉碎筛分干燥后重投。学术研究已证实，机械回收的PBS通过FGF成功打印，无需添加共混物或相容剂，关键在于优化打印参数（光栅角度和打印速度）以克服翘曲问题。但注意：多次循环高分子会降解，建议原生料与回收料按比例共混；必须过滤金属杂质；粒径要均匀，过大颗粒喂料不稳。

两个避坑铁律：第一，吸湿材料（PA/PC/PEI/PEEK）烘干是工艺第一前提，省略一定出气泡、分层；第二，高填充玻纤碳纤会加速螺杆喷嘴磨损，长期打印必须用耐磨合金钢组件，普通钢材很快磨穿，出料就乱了。

六、真正的护城河：软件与闭环控制

这是FGF"核心壁垒"四字最实在的解释。很多工业FGF设备硬件参数亮眼，但软件生态薄弱，最后量产稳定性拉胯。软件链条分四层：CAD建模、切片、机械臂多轴路径规划、设备端运动与挤出闭环控制。

前两层相对成熟：主流CAD都能输出STL/STEP；龙门FGF可基于Orca-Slicer、Cura、PrusaSlicer二次开发，但绝不能照搬FFF参数，必须重配喷嘴1–10 mm、层高取喷嘴0.3–0.5倍、螺杆回抽、进给速度、材料温度曲线。

真正拉开差距的是后两层。

设备端运动与挤出闭环，是区分组装设备和工业级的核心。低端设备只做到"螺杆能转"，运动速度和螺杆转速是固定配比——结果就是高速堆料、低速缺料。工业级要实时采集螺杆扭矩、熔体压力，动态匹配运动速度，挤出流量闭环把出料锁死。配套还有：多区机筒PID独立温控、螺杆回抽流涎抑制、断料/温度/过载故障监测、断电续打、工艺数据库（不同材料不同喷嘴成套参数，量产直接调用）。

行业现状很扎心：很多采购方只看硬件规格，忽略软件与闭环，买回去连续打几小时就堵料、出料不稳，根本进不了工厂量产。选型时务必确认"是否有熔体压力闭环"，而不是只看"螺杆最大转速"。

机械臂多轴路径规划，是另一道行业痛点。机械臂FGF不能用普通平面切片，要专门软件支持非平面沉积、奇异点规避、碰撞检测、工具姿态优化。国内成熟通用软件少，多数设备自研专用——这也是机械臂方案贵、难上手的重要原因。

七、高频缺陷与对策：工程师该记住的表

FGF的缺陷有谱可循，下表是落地现场最高频的几类，以及根因和对策：

缺陷现象	根因	工程对策
翘曲、边角翘起	冷却热应力大、腔温不足、底板附着差、收缩率高	开封闭恒温腔；优先玻纤改性降收缩；优化热床与底板涂层；优化路径降热累积
层间分层、Z向强度低	熔合不足、含水气泡、层厚过大、腔温低	充分烘干；升温；降层厚；降速留热融合窗口
出料忽大忽小	无挤出闭环、转速与进给不匹配、喂料架桥	上熔体压力闭环；优化转速-进给曲线；搅拌料斗；维护磨损
流涎滴料、拉丝料瘤	压力无法释放、缺回抽泄压	螺杆反转回抽泄压；优化回抽量/速度；查喷嘴磨损
气泡多、内部孔洞	原料含水、回收料杂质、机筒过热降解	严格烘干；回收料筛分除杂；优化各区温度
螺杆喷嘴快速磨损	长期打玻纤碳纤填充	耐磨合金钢组件；定期检测更换

把这张表贴在工艺间墙上，能少走很多弯路。

八、落地场景：钱到底花在哪

讲了这么多技术，落到"哪能赚钱"才是制造业同行的真问题。FGF当前最扎实的落地场景：

铸造模具（国内最大落地市场）。传统砂铸大量用实木模具，依赖老师傅、周期长、受潮变形、不可回收。FGF直接打印ABS、PP-GF铸造模具，数小时到数天完成大型模具，尺寸稳、不怕潮、废件可回收，已大量替代木模。

工装夹具、检具、吸塑/热压模具。汽车家电产线海量非标工装，传统铝模贵、周期长。FGF用PP-GF30、PC-CF直接打，轻、迭代快，适合多品种小批量。

汽车与新能源。整车试制车身工装、电池包绝缘结构件、防护外壳——注意，是研发试制和产线工装，不是最终装车受力件。

船舶海工、艺术建筑、样机试制。机械臂FGF做米级以上异形构件；ASA耐候颗粒打户外大件一体成型；家电装备新品样机快速验证外观与装配。

客观定位必须清醒：FGF是近净成型，填补开模贵、周期长、小批量不划算的空白，不是来替代注塑和机加工的。把它摆在对的位置，它性价比惊人；指望它干精密量产件的活，一定会失望。

九、核心壁垒总结 + 选型决策清单

把前面所有内容收拢，"FGF工业级核心壁垒"其实是一组耦合能力，而不是单点技术：

动态工况下的螺杆机械设计——长径比、螺槽构型、压缩比针对间歇变速优化，而非照搬注塑螺杆；

熔体压力闭环与动态补偿算法——把出料流量在变速运动下锁死，这是组装款和工业级的真正分界线；

耐磨材料体系——高填充料长期打印的螺杆喷嘴寿命，直接决定连续生产可行性；

多轴路径规划软件（机械臂路线）——非平面沉积的工艺天花板；

工艺数据库与故障闭环——把老师傅经验固化成可调用参数，降低对人力依赖；

后处理与增减材配套——近净成型到精密尺寸的最后一公里。

所以标题那句话可以落到实处了：FGF不是"把注塑机拆了装打印机"，而是把注塑的物料处理能力，和增材的自由成型能力，重新耦合，并解决动态工况下的稳定性。最后这一步，恰恰是技术最难、壁垒最高、也最值钱的地方。

准备引入FGF的企业，采购前逐项核对这张清单，能避开绝大多数坑：

序号	决策项	自检要点
1	使用场景	标准化模具批量？还是单件超大异形？决定选龙门还是机械臂
2	主要材料	是否大量玻纤碳纤？确认螺杆喷嘴是否耐磨合金钢
3	产能需求	每小时要多少kg？重点确认长时间连续稳定挤出能力，而非纸面最大值
4	环境需求	是否打PP/ABS高收缩料？是否需要封闭恒温腔
5	软件能力	是否提供成套工艺参数包？有无挤出压力流量闭环
6	连续验证	要求供应商提供200小时以上不间断真实生产案例
7	后处理	预留CNC铣削、打磨工位预算
8	人才	内部有无工艺工程师？能否获得培训支持
9	成本核算	完整成本 = 设备折旧 + 颗粒原料 + 烘干能耗 + 后处理工时 + 易损件更换
