碳纤尼龙还是玻纤聚丙烯？FGF工业颗粒打印的材料选型辩证法
当颗粒料打印把“大尺寸、低成本、高强度”这三件难兼得的礼物同时摆到工程师面前时，材料选型就成了决定成败的那一步棋。
引言：被颗粒重新定义的工业制造
如果说过去十年增材制造的故事是“丝材”的故事，那么下一个十年，舞台的聚光灯正在悄悄移向“颗粒”。
原因并不玄妙。工业级丝材——尤其是碳纤维增强尼龙这类高端工程料——价格长期居高不下，每公斤动辄数百元；而同样的材料，以颗粒形态采购往往只需要几分之一的成本。更致命的是，丝材的线径限制了挤出量，沉积速率天然受限，打印一个一米见长的模具或夹具动辄要几十小时。
FGF（熔融颗粒制造）的出现，本质上是把“注塑级颗粒料”直接送进一台带螺杆的打印头，用工业级的喂料与熔融能力，绕开了丝材这个中间环节。
于是我们看到了一组很有冲击力的数据：在同等层高下，颗粒打印头的沉积速率可以达到丝材打印头的五到十倍，单公斤原料成本下降四成到七成，而可打印的零件尺寸上限被直接拉到了米级。这让它迅速在汽车工装、航空航天夹具、大型模具随形冷却、以及小批量终端零件领域站稳了脚跟。
但技术红利从来不是免费的午餐。FGF把“选对材料”这件事的权重推到了前所未有的高度——因为颗粒料不像丝材那样经过了挤出造粒的工艺预筛，它的流动性、吸湿性、热稳定性、纤维长度保留率，每一个变量都会直接映射到你最终零件的力学性能和表面质量上。
在FGF的两大主流工程颗粒里，碳纤增强尼龙与玻纤聚丙烯恰好站在两个典型象限：一个代表“性能上限”，一个代表“性价比与稳定性”。
这篇文章想做的，不是简单地告诉你“谁更强”，而是给你一套能落地的选型方法论——在什么约束条件下该押注哪一项，又在什么信号出现时应该果断换道。
一、认识两位主角：它们到底是谁
在对比之前，我们得先诚实地拆解两个材料名字背后的化学事实。名字越长，隐含的约定越多。
碳纤增强尼龙
“尼龙”是聚酰胺的俗称。FGF里常见的基体是PA6、PA12、PA66，偶尔也有PA6/66共聚物。碳纤维以短切或连续长纤的形式增强，典型添加量为百分之十到三十，百分之三十是最主流的工业配比。
它的核心卖点一句话就能说清：在热塑性家族里，它把“刚”和“轻”结合得最极致。碳纤维的拉伸模量高达两百三十GPa量级，掺入尼龙基体后，复合材料的弯曲模量可以轻松翻数倍，同时密度仍维持在每立方厘米一点三到一点四克——比铝轻一半还多。这也是为什么它频繁出现在需要“以塑代铝”的结构件里。
但尼龙有一个天生短板：亲水。酰胺键上的极性基团让它天然吸湿，PA6的平衡吸水率可以高达百分之二到三，PA12好一些但也在百分之零点五到一左右。吸湿会直接带来两个后果——尺寸变化和性能漂移。这是后面选型时绕不开的痛点。
玻纤聚丙烯
聚丙烯是五大通用塑料里最“家常”的一位，便宜、轻、耐化学腐蚀。玻璃纤维增强后，它的刚性被显著补足——纯PP太软，几乎做不了承力件，但加上百分之二十到四十玻纤后，拉伸模量可以从一GPa出头拉到五到七GPa，足以胜任大量功能件。百分之三十玻纤PP同样是最常见的配方。
玻纤聚丙烯的核心气质是：稳、便宜、皮实。聚丙烯是非极性材料，几乎不吸水，平衡吸水率低于百分之零点一，这意味着打印完的尺寸，十年后还是那个尺寸；它耐绝大多数酸碱和溶剂，在潮湿、腐蚀性环境里极为省心；原料成本更是只有工程塑料的几分之一。
代价是它的“天花板”明显低于碳纤尼龙——最高使用温度、绝对强度、表面硬度都差一截，而且玻纤的硬度会加速打印喷嘴的磨损，虽然这点在工业颗粒头里通常通过硬化钢或宝石喷嘴化解。
二、性能维度的硬碰硬
下面这张表是理解全文的“主地图”。数据为典型工业配方的参考区间，具体牌号会有差异，但量级关系稳定。
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.1 力学：刚度与强度的较量
CF-PA在绝对强度和模量上几乎全程压制GF-PP。以30%增强为例，CF-PA的拉伸强度通常落在90~145MPa，而GF-PP在50~85MPa。这个差距在结构件里是“能不能用”的差距，而不只是“好不好用”。如果你的零件要承受持续的弯曲载荷、要替代原本的金属铝件、或者要在振动环境下长期服役，CF-PA的刚度储备会让你睡得更安稳。
但“强度高”不等于“更不容易坏”。聚丙烯的基体韧性很好，GF-PP在受到冲击、尤其是多向随机冲击时，往往表现出更友好的失效模式——它更倾向于变形而非脆断。而高碳纤维含量的PA偏刚性，冲击韧性相对保守。所以在“抗撞击、抗跌落”的场景里，别被拉伸强度的数字骗了，要回头看冲击指标和失效模式。
2.2 热性能：谁更扛造
两者的最高使用温度都属于“中温区”。CF-PA的HDT（热变形温度，1.8MPa载荷下）可以做到140~185°C，GF-PP在125~155°C。看起来CF-PA略占优，但必须注意：尼龙的力学性能会随温度升高快速衰减，而且吸湿会进一步拉低它的耐热表现；而PP的热性能对湿度不敏感。
如果你的零件要在接近120°C且潮湿的环境里长期工作（比如某些汽车发动机舱内的非直接接触件、或者湿热车间的工装），GF-PP的“稳定”反而可能比CF-PA的“标称高值”更可靠。
2.3 轻量化：一个反直觉的真相
直觉上，碳纤维听起来比玻璃纤维“高级”所以更轻——确实，CF本身密度约1.8g/cm³低于GF的约2.5g/cm³。但复合材料的最终密度还取决于基体。PA基体（1.13~1.15）比PP基体（0.90）重。两者叠加后，GF-PP的成品密度反而更低（1.10~1.20 vs 1.30~1.42）。
所以如果你的首要约束是“克克计较”的轻量化（比如无人机支架、手持设备外壳），并且载荷没超出GF-PP的能力圈，GF-PP可能是那个被低估的轻量选手。CF-PA的轻，是相对于金属（铝2.7、钢7.8）的轻，而不是相对于PP的轻。
2.4 尺寸稳定性与吸湿：被低估的杀手
这是CF-PA最容易被忽视的软肋。尼龙吸湿后不仅尺寸会涨（线膨胀+吸湿膨胀叠加），而且力学性能会漂移——某些PA吸饱水后冲击韧性反而上升、但强度和模量下降。对于需要“打印完即高精度、且长期保持”的零件（如定位夹具、检具、配合件），吸湿是个持续的麻烦，往往需要密封存储或后处理（如退火、涂装封孔）。
GF-PP在这里几乎是“免维护”的：不吸湿、收缩率低、尺寸十年如一日。对于量具、夹具、长期户外件，这个特性价值连城。
2.5 化学与环境耐受
PP的化学惰性是其立身之本：耐大多数酸、碱、盐溶液和有机溶剂（芳烃、氯化烃和强氧化剂除外）。在化工、食品、水处理、清洗设备周边，GF-PP的耐环境应力开裂能力远胜尼龙。
尼龙则更“专情”于油类和脂肪族溶剂，在油性环境下稳定，但怕强酸和长期紫外暴露（需加黑母或涂层）。如果你的零件要泡在清洗液、冷却液、酸碱环境里，GF-PP是更稳妥的默认选项。
三、算一笔总账：全周期成本视角
材料单价只是冰山一角。真正影响决策的，是总拥有成本。
原料成本方面，同质量下玻纤聚丙烯通常只有碳纤尼龙的三分之一到二分之一。在大尺寸零件上，这个差距会被放大成几千上万元的单件差异。
打印能耗与时间方面，FGF沉积速率高，两者打印效率接近，但碳纤尼龙往往需要更高的熔融温度和腔体温度，能耗略高。
后处理方面，碳纤尼龙常常需要退火消除内应力、需要封孔防潮；玻纤聚丙烯多数情况打印完即可使用。后处理的人工与设备成本会吃掉一部分原料省下的钱。
良率与报废方面，吸湿敏感的碳纤尼龙若干燥不到位，极易出现层间结合差、气泡、翘曲，报废率上升；玻纤聚丙烯工艺窗口宽，良率更稳。
零件寿命方面，在腐蚀、磨损场景，碳纤尼龙的耐磨和玻纤聚丙烯的耐蚀各擅胜场，寿命差异会反过来影响更换频率。
一句话总结成本逻辑：玻纤聚丙烯是把“省钱”写在基因里的材料；碳纤尼龙的贵，花在了性能和轻量化上，值不值要看你的零件是否真的用得到那些性能。
四、FGF工艺带来的性能折损
很多选型踩坑，根源就是忽略一个事实：同样材料，FGF打印件性能远低于注塑件，尤其Z向层间方向。
纤维取向与各向异性
FGF螺杆挤出，熔融珠道挤出时，短纤维会大量沿着挤出扫描方向取向。
在X-Y打印平面方向，纤维顺着载荷方向，可以发挥纤维增强效果，模量、强度相对较高，可以接近注塑件的六到八成。
在Z向，也就是层间堆叠方向，纤维几乎没有有效取向，承载依靠高分子基体熔融粘接，纤维很难贡献强度。Z向是FGF增强复材的绝对薄弱点，是分层开裂的发源地。
碳纤尼龙的碳纤维模量极高，XY方向性能亮眼；但Z向层间依靠尼龙基体粘接，一旦尼龙吸水软化，Z向层间强度进一步跳水。干燥状态下的碳纤尼龙很强，但吸水之后Z向性能衰减是工程最大风险点。
玻纤聚丙烯的玻纤模量更低，XY方向绝对强度不如碳纤尼龙；但聚丙烯基体不会吸水软化，Z向层间性能不会因为浸水湿度发生二次衰减。只要打印工艺优化到位，层间粘接稳定，潮湿水环境下Z向性能保留率远高于吸湿后的碳纤尼龙。
孔隙率差异与失效模式
FGF开放沉积，珠道搭接必然产生内部孔隙，孔隙是裂纹萌生核心位置。公开试验数据显示，同等FGF工艺条件下，碳纤尼龙孔隙率约百分之十点三，玻纤体系孔隙率约百分之八，碳纤维更容易带来内部微孔缺陷。
两种材料失效路径完全不同。
碳纤尼龙的失效链条是：孔隙或界面脱粘，然后吸水增塑，基体韧性上升但强度下降，接着Z向层间强度下降，微裂纹扩展，最终分层、构件断裂。潮湿环境下，不是碳纤维断，而是尼龙基体先垮掉。
玻纤聚丙烯的失效链条是：孔隙诱发裂纹，聚丙烯基体抗蠕变一般，持续载荷下容易发生蠕变变形，紫外环境下基体老化脆化。失效多表现为蠕变形变、韧性下降，不会因为吸水发生性能突变。
这里要做一个关键提醒：退火处理对两种材料增益不同。半结晶材料退火可以消除内应力、提升结晶度。碳纤尼龙退火可以消除打印残余应力，但无法解决吸水带来的性能衰减；玻纤聚丙烯退火可以优化结晶，降低内应力，提升尺寸稳定性，但不能大幅突破材料本身模量上限。
加工硬件代价
增强纤维会磨损挤出系统。
碳纤尼龙必须使用硬化钢、碳化钨喷嘴与螺杆组件，普通黄铜喷嘴会快速磨损报废，设备维护成本更高。
玻纤聚丙烯的玻纤同样会磨损硬件，但同等纤维含量下磨损程度弱于碳纤，设备耗材损耗压力更低。
五、选型决策框架
下面这套框架建议在立项评审时逐条过一遍。我们把它组织成决策问题，而不是结论。
第一个问题：零件是否承受中高结构载荷，比如持续弯曲、拉伸，或者要替代金属？
如果答案是“是”，且载荷超出玻纤聚丙烯的能力圈，优先选碳纤尼龙。如果载荷在玻纤聚丙烯能力圈内，那么玻纤聚丙烯就足够了，省下的钱可以花在别处。
第二个问题：尺寸精度与长期稳定性是否关键？比如夹具、检具、配合件。
如果答案是“是”，强烈倾向玻纤聚丙烯，免去吸湿烦恼。如果必须用碳纤尼龙，必须规划干燥仓储、后处理、时效尺寸补偿。
第三个问题：工作环境的湿度或化学腐蚀是否严苛？
如果是潮湿、酸碱、户外、清洗环境，选玻纤聚丙烯。如果是油性、干摩擦、需要耐磨，选碳纤尼龙。
第四个问题：轻量化是不是硬指标？
如果需要对比金属减重，两者都行，碳纤尼龙刚度更好。如果需要极致克重且载荷不高，玻纤聚丙烯反而更轻。
第五个问题：预算与大尺寸、大批量？
如果单件巨大、批量中等、成本敏感，玻纤聚丙烯显著占优。如果是小批量高价值、性能优先，碳纤尼龙的溢价可以被接受。
第六个问题：后处理与运维能力？
如果团队没有干燥、退火、封孔条件，避开碳纤尼龙的坑，选玻纤聚丙烯。如果有完整后处理产线，碳纤尼龙的潜力可以充分释放。
一个实用的判断口诀：承力选碳纤，稳定选玻纤；酸碱玻纤扛，耐磨碳纤强；预算紧玻纤，性能顶碳纤。
六、典型场景对照
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

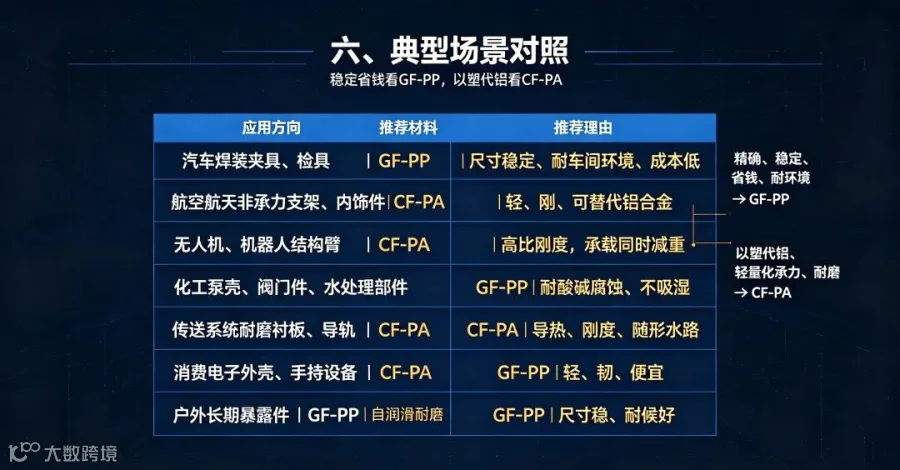

可以看到一个清晰的图景：凡是与“精确、稳定、省钱、耐环境”挂钩的，GF-PP是默认答案；凡是与“以塑代铝、轻量化承力、耐磨”挂钩的，CF-PA是更优解。
七、面向船用FGF构件的特别提醒
针对船舶、水上无人装备，材料选型有更高门槛。FGF无人船样机若直接拿注塑数据设计碳纤尼龙船体，短期测试没问题，泡水几周之后层间结合力下降，壳体出现隐性分层，肉眼看不见，但CT检测已经发现大量微缺陷，属于重大安全隐患。
水环境船用场景，碳纤尼龙需要做全套吸湿老化验证，风险远高于紫外线改性玻纤聚丙烯。
船用FGF构件关键验证项目包括：禁止直接引用注塑物性表作为设计输入，必须使用FGF实际打印试样，做XY、Z双向力学测试；环境模拟老化测试，碳纤尼龙需做湿热老化、浸水吸湿之后的强度保留率测试，玻纤聚丙烯需做紫外老化、盐水浸泡循环测试；孔隙检测，用工业CT扫描评估内部孔隙水平；疲劳性能评估，获取材料S-N疲劳曲线；退火工艺固化，写入制造标准作业程序。
八、趋势判断
第一个趋势是混合材料与梯度打印。同一零件不同区域用不同颗粒，比如受力区用碳纤尼龙、外围用玻纤聚丙烯，靠多料仓FGF头实现，性价比与性能兼得。
第二个趋势是长纤和连续纤颗粒。保留更长纤维甚至连续纤维的颗粒料正在成熟，强度天花板继续抬高。
第三个趋势是回收与可持续。聚丙烯本身易回收，玻纤聚丙烯的循环经济性优于碳纤尼龙；碳纤回收仍是行业难题，这会反向影响长期成本与合规。
第四个趋势是设备标准化。随着FGF头成为大尺寸打印机标配，材料、设备、工艺的匹配数据库会沉淀下来，选型将从“凭经验”走向“凭数据”。
结语：选型的本质是取舍
回到标题那个问题——碳纤尼龙还是玻纤聚丙烯？答案是没有更好的材料，只有更合适的约束。
碳纤尼龙是一把锋利的结构刀，适合切开“以塑代铝、轻量化承力”的硬骨头，但它要求你为吸湿、后处理、成本买单。玻纤聚丙烯是一块扎实的基石，把“稳定、耐蚀、便宜”刻进基因，代价是性能天花板清晰可见。
成熟的工程师不做粉丝，只做会计师——把载荷、环境、精度、预算、运维这几本账摊开，让数据替你拍板。FGF真正的魔力，不在于它让某种材料变得无所不能，而在于它终于让“大尺寸、低成本、可设计”同时成立，从而把选型这件事，从成本妥协变成了工程创造。
当你下次站在颗粒料料仓前，希望这篇文章能帮你少走两个坑，多省一笔钱，也更笃定地按下“开始打印”。
#增材制造 #FGF #材料选型 #碳纤增强尼龙 #玻纤聚丙烯 #PPGF30 #CFPA #以塑代铝 #轻量化设计 #船舶海工 #技术干货 #工程师必读
