英伟达“买钻”真相：AI 算力遭遇散热物理墙
近期，英伟达 CEO 黄仁勋在中国行程中，与国内人造钻石企业超赢钻石进行了深度会谈并合影。此举并非为了珠宝市场，而是源于英伟达新一代 AI 平台 Vera Rubin 对散热材料的迫切需求。

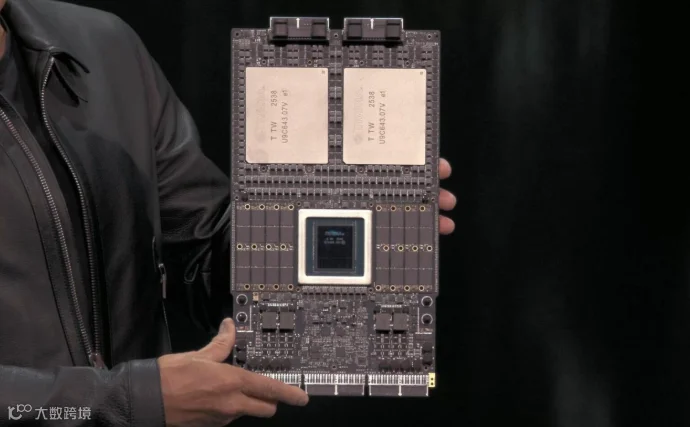

Vera Rubin 平台采用了“钻石铜复合散热 +45℃温水直液冷”方案，其中人造金刚石成为解决高功耗芯片散热的关键材料。随着大模型参数突破万亿级，数据中心芯片功耗激增，单颗芯片热设计功耗已达 2300W，局部热流密度突破 1000W/cm²，传统散热手段已逼近物理极限。
金刚石散热：AI 时代的终极“退烧贴”
面对芯片积热难题，传统的铝、铜等导热材料已显乏力。铜的热导率约为 400W/(m·K)，而人工培育的高品质金刚石室温热导率高达 2000~2600W/(m·K)，是纯铜的 5 倍以上。此外，金刚石的热膨胀系数与硅、碳化硅等半导体核心材料高度匹配，能有效避免因冷热交替导致的材料开裂问题。
测试数据显示，采用金刚石散热方案的 GPU，核心工作温度可降低 10~20℃以上。凭借优异的导热性、电绝缘性及耐腐蚀性，金刚石正成为突破 AI 芯片性能瓶颈的核心材料。
从“白菜价”到“新风口”：产业链价格重塑
中国河南作为全球人造金刚石主产区，曾凭借高温高压法（HPHT）将珠宝级钻石价格打至“白菜价”。2022 年至 2024 年，培育钻石毛坯价格大幅下跌。然而，随着 AI 芯片散热需求的爆发，工业级金刚石市场风向突变。
据行业调研，国内超八成金刚石企业已发布涨价函，涨幅在 15% 至 30% 之间。四方达、黄河旋风等相关概念股累计涨幅显著。券商测算显示，未来 5 年内，钻石散热市场规模有望从 0.5 亿美元爆发式增长至 152 亿美元。
技术路线之争：CVD 法成芯片散热关键

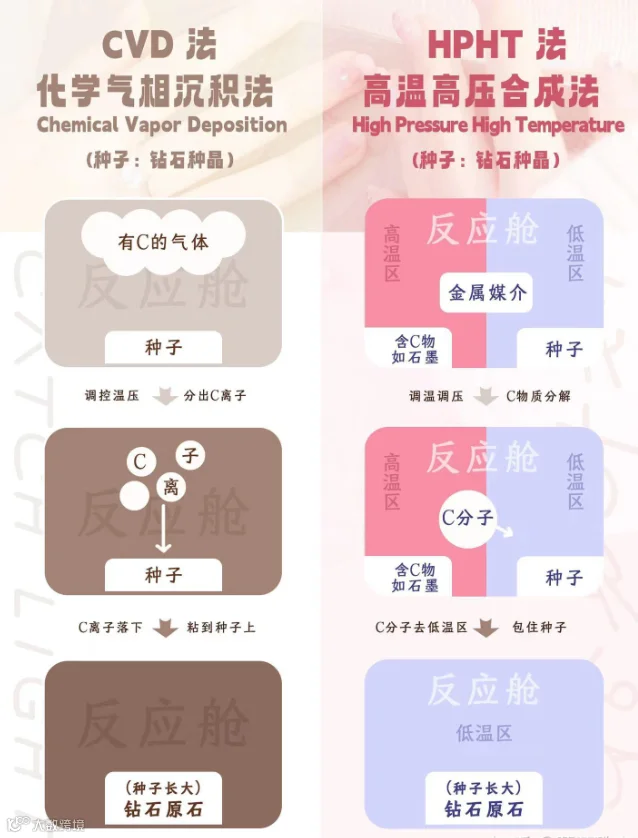

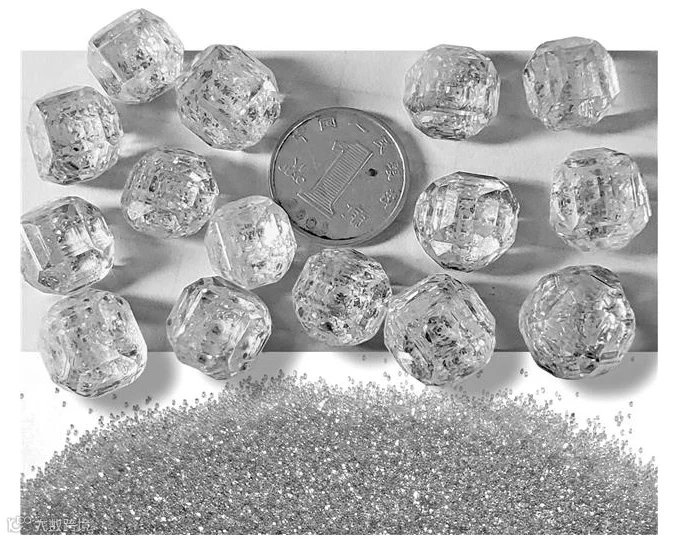

尽管中国在 HPHT 法产能上占据主导，但该方法生产的钻石含有氮杂质及金属催化剂，导热率和绝缘性难以满足高端芯片需求，且形态多为颗粒状，无法直接用于晶圆制造。

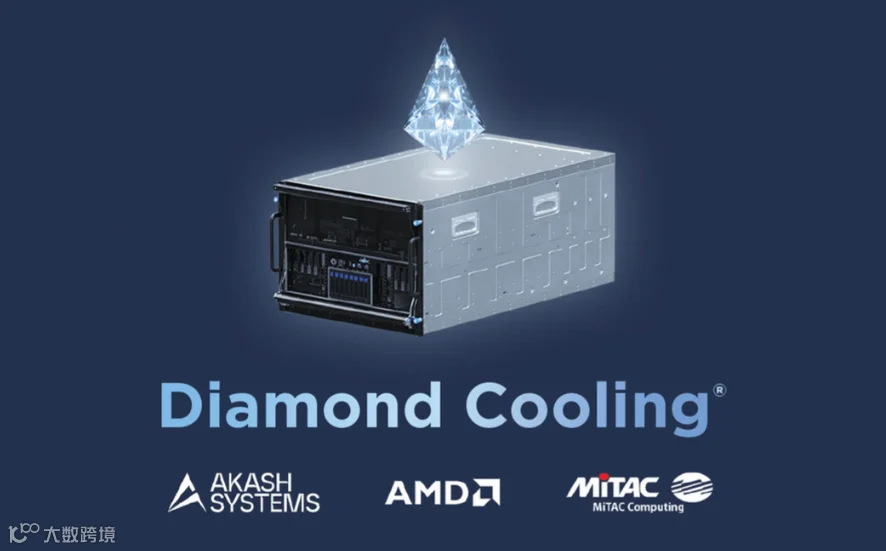

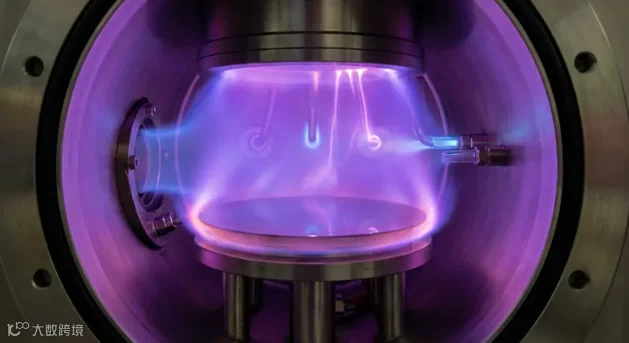

芯片散热真正需要的是通过化学气相沉积法（CVD）制备的大尺寸、高纯度、低缺陷金刚石薄膜。目前，海外厂商如元素六（Element Six）、Coherent 及初创公司 Akash Systems 在此领域领先，已推出成熟的 CVD 金刚石热沉产品并实现服务器量产交付。
国内企业正加速追赶 CVD 技术树。超赢钻石、四方达、黄河旋风等头部企业已在 CVD 金刚石散热片研发与小批量供货上取得进展。虽然从送测到大规模量产仍需跨越认证、良率等多重关卡，但国产替代进程已然启动。
曾经，钻石象征着让爱情永不降温；如今，它最核心的价值在于让 GPU 迅速降温。在 AI 算力爆发的浪潮下，金刚石材料正迎来产业发展的黄金拐点。
