EN ISO 14120:2015 设备固定式和活动式防护装置设计与制造标准解读

1. EN ISO 14120 标准适用范围

EN ISO 14120:2015 标准规定了固定式和活动式防护装置的设计与制造通用要求。它不针对特定机器类型，而是覆盖所有需要通过物理隔离来规避风险的机械设备。

适用范围：

• 固定式防护装置：如焊接或螺栓固定的护栏、罩壳；
• 活动式防护装置：如带铰链或滑轨的门、盖板；
• 可调式防护装置：如随工件尺寸调整的护罩。

不适用范围：

• 联锁装置本身（由 ISO 14119 覆盖）；
• 电敏及压力敏感保护装置，如光栅、扫描仪、安全地毯等（由 IEC 61496、IEC 13856 覆盖）。

简而言之，ISO 14120 专注于“物理隔离的壳、罩、屏、门、护栏”，而联锁逻辑与电气安全则归属其他标准管辖。

2. 标准设计核心要求

一、设计要点

• 固定式：必须通过焊接或螺栓永久固定，拆除需使用专用工具，且固定系统在振动环境下不得松脱。
• 活动式：应尽可能与联锁装置配合使用。若危险运动惯性较大，需配备防护锁定功能，确保运动完全停止后方可开启；气动或液压储能系统需配置压力释放联锁。
• 可调式：调整机构需支持手动操作并自动保持在设定位置，开口尺寸须始终满足安全距离要求。

二、安全距离参数（联动 ISO 13857）

1. 上肢触及风险：当危险区高度≥2700mm 时视为安全，特殊情况可放宽至 2500mm。

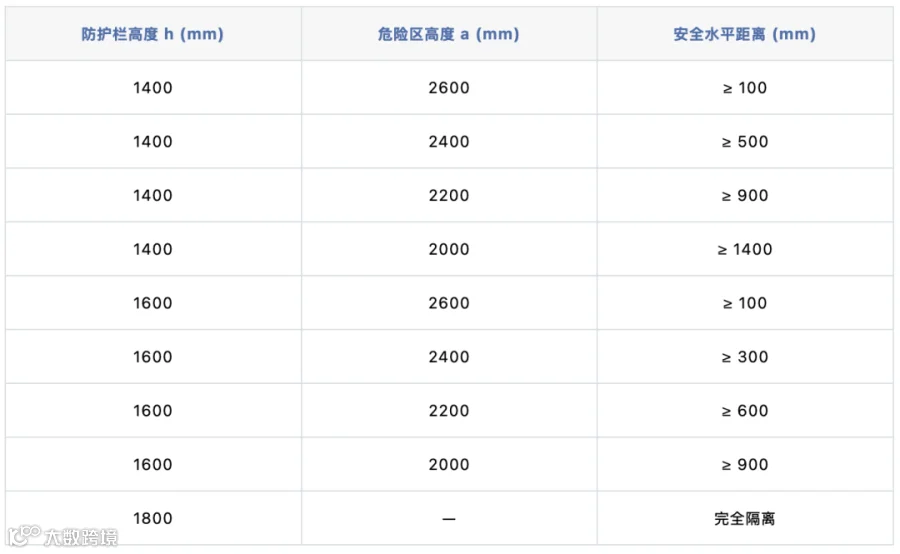

2. 翻越防护结构（固定护栏）：

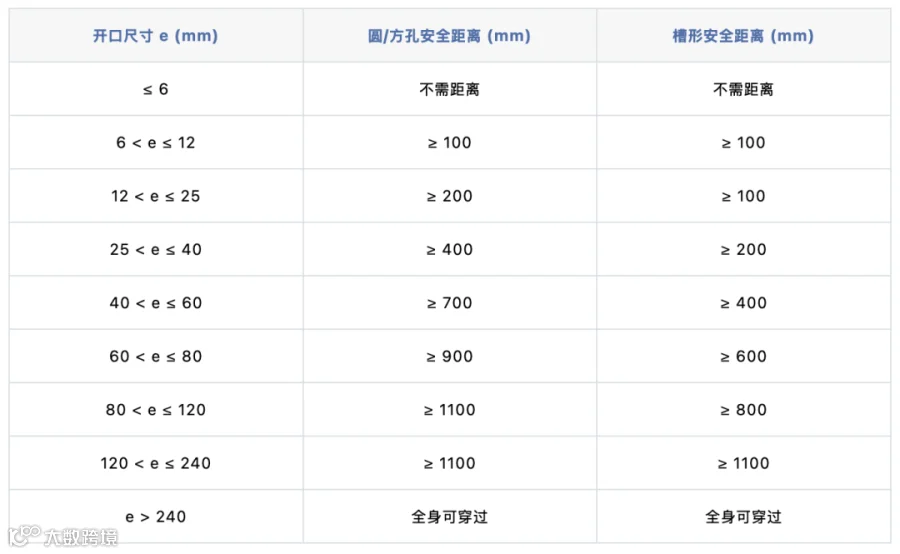

3. 固定开口防护：

4. 下肢触及风险：防护装置下沿距地面不得超过 180mm，地板与防护之间的槽形开口最大允许值为 180mm。

3. 防护装置的类别

• 固定式防护装置：永久固定（焊接或螺栓），仅能用工具拆除。典型应用：焊接工作站围栏、冲压机模具罩。
• 活动式防护装置：可通过铰链或导轨打开，通常配备联锁。典型应用：机器人工作站安全门、包装机防护门。
• 可调式防护装置：可手动调整开口大小，调整后固定。典型应用：木工锯片护罩、激光切割机进料口。
• 自关闭式防护装置：机器工作时自动关闭，结束后打开。典型应用：自动装配机的物料出入口。

4. 应用场景示例

• 工业机器人工作站：采用固定式围栏 + 联锁门，建议使用焊接钢网（50×50mm），高度≥1800mm，距危险源≥700mm；
• 冲压机模具区：采用固定式护罩，材质为钢板 + 观察窗，开口≤6mm；
• 食品加工设备：采用活动式 + 联锁设计，材质推荐不锈钢 304+ 聚碳酸酯；
• 自动化装配线：采用固定围栏 + 联锁门，材质为铝型材 + 亚克力，高度≥1800mm。
