在涤纶长丝生产中，卷装成型是决定最终品质的关键工序。其中，拨叉作为横动装置的核心部件，虽看似微小，却对丝饼的成型质量起着决定性作用。
一、拨叉的定义与核心职能

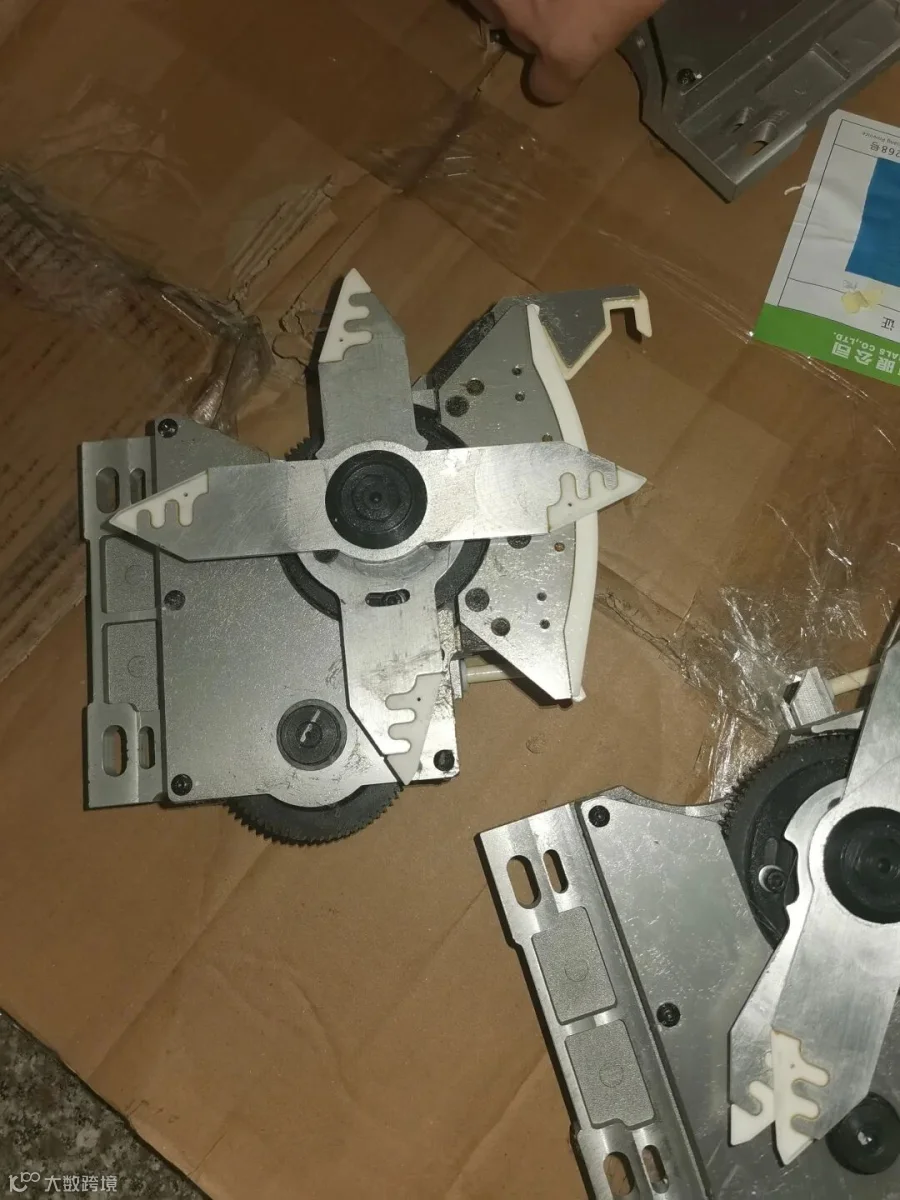

拨叉是卷绕机横动装置的核心组件，主要任务是引导丝束进行往复横向运动，确保丝束均匀铺排在丝饼截面上，有效避免重叠。目前主流高速卷绕设备多采用拨叉式导丝机构，其由成型板和两片相对旋转的 Y 形拨片构成。每对反向旋转的拨叉带动丝束完成往复运动，相比传统槽筒兔子头式机构，具有转速低、冲击摩擦小、噪音低等显著优势，更契合高速卷绕工艺需求。
二、拨叉对卷装成型的关键影响
拨叉的性能状态直接关乎卷装质量，具体体现在以下三个维度：
1. 叶片轮廓线决定丝束运动轨迹
拨叉叶片轮廓线包含导丝段、换向段和接力段。其与导丝板的配合需确保横动速度恒定，并在换向时实现快速折返且振荡最小化。若轮廓线设计不合理，会导致丝束换向时速度突变或产生振荡，直接破坏丝饼端面平整度及内部结构均匀性。
2. 工艺参数联动影响密度与质量
横动速度（由拨叉驱动）与卡盘速度共同决定丝束排列方式，而卷绕角则直接影响丝卷端面形状和卷绕密度。典型案例显示：某企业将 73 dtex/18f FDY 丝饼重量从 7.0kg 提升至 8.0kg 时，因未同步调整卷绕角度，导致张力增大、纤度与密度下降，成型质量恶化。这表明拨叉的任何改动均牵一发而动全身，必须配套优化其他工艺参数。
3. 部件损伤直接引发产品缺陷
拨叉作为高速精密部件，细微故障即可造成严重后果：
- 成型板损伤会导致纱线刮毛，形成毛丝；
- 叶片瓷件破损易划伤纱线，引发毛丝或连续断头；
- 拨片限位偏差不仅导致卷装形态异常，还可能引发染色过程中的“蚂蚁斑”等严重质量事故。
三、保障拨叉良好状态的运维策略
为确保卷装质量，生产中需落实以下三项措施：
定期校验：横动装置是成型关键，须定期对拨叉及成型板进行精度校验。
优化参数：根据品种特性及质量要求，动态调整卷绕张力、卷绕角、接触压力及干扰波等关键工艺参数。
智能监测：利用纱线运行轨迹图像采集技术，实时监测拨叉运行状态，实现故障早发现、早处理。
四、结语
拨叉虽小，却是决定涤纶长丝卷装成型质量的“关键先生”。从叶片轮廓设计的科学性，到工艺参数设定的精准度，再到日常维护校验的规范性，每一环节都至关重要。唯有精细化管理这一核心部件，方能生产出外观优良、退绕顺畅的高品质丝饼。
