卷绕角不仅是关键的工艺参数，更是决定丝饼能否顺利退绕的核心因素。
在涤纶长丝生产中，卷绕工序被视为纺丝的“临门一脚”。无论前道喷丝、冷却及上油工艺如何完美，若卷绕角（Winding Angle）设定出现偏差，轻则导致蛛网丝、凸肩等外观疵点，重则引发后道退绕断头，甚至造成整批产品降等。
本文将深入探讨卷绕角的设定原则，重点解析其与 DPF（单丝纤度）之间的内在关联。
一、卷绕角的定义及其重要性
卷绕角是筒管旋转与导丝器横向往复运动合成的结果，使丝条以螺旋线形态卷绕于丝饼表面。

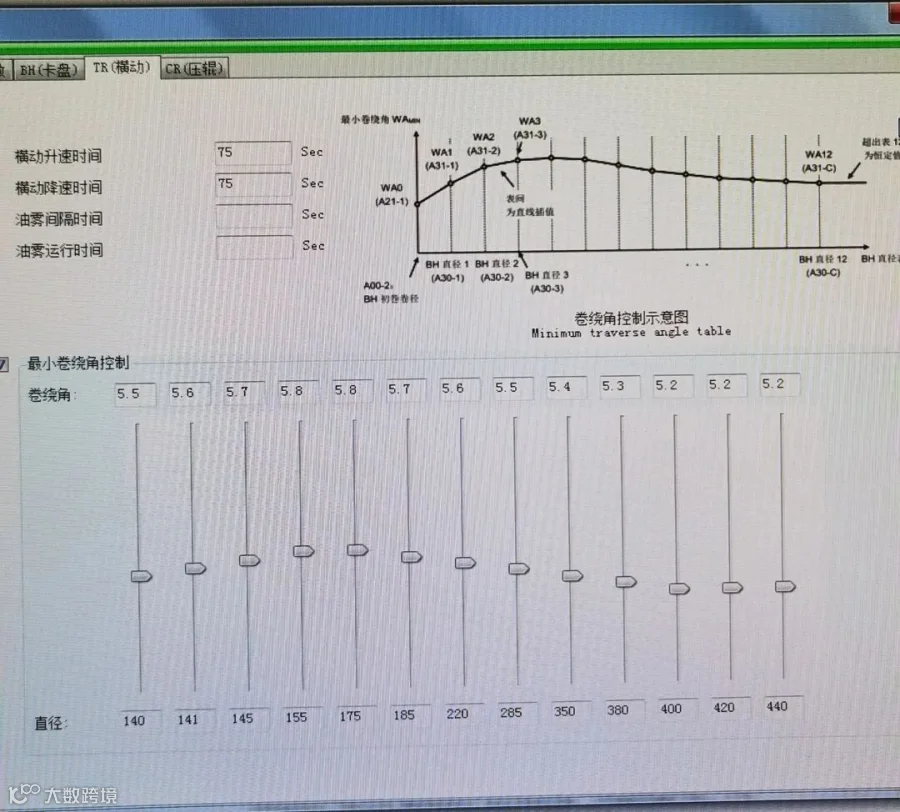

设备参数数据显示，随着卷绕直径从 140 毫米增至 440 毫米，卷绕角并非恒定，而是呈阶梯式动态调整：直径 140 毫米时角度为 5.5°，随直径增加逐步升至最高点 5.8°（区间为 175-185 毫米），随后逐渐回落，最终在直径 400 毫米以上稳定在 5.2°左右。
核心原则：卷绕角随直径变化呈“阶梯式”微调
小直径（初始卷绕）阶段卷绕角较大（约 5.8°），大直径（满卷）阶段卷绕角较小（约 5.2°）。
其原理在于：随着卷绕直径增大，若保持恒定角速度，必须降低丝束在筒管表面的轴向位移速度，以确保端面平整。设备参数中设定的“横动升速/降速时间”（通常为 75 秒），旨在让横动机构平滑过渡，避免因角度突变导致叠丝现象。
二、卷绕角与 DPF（单丝纤度）的关联机制
DPF 是涤纶长丝的核心物理指标，卷绕角的设定需依据 DPF 进行针对性调整。
1. 粗旦丝（DPF > 2.0）的设定策略
特点：单丝较粗，刚性大，抗弯曲能力强，但抱合性较差。
设定原则：采用偏小的卷绕角。即便在小直径端，粗旦丝的角度也应略小于细旦丝。
原因与影响：
- 避免凸肩与塌边：粗旦丝刚性大，若角度过大（横动速度过快），丝束在两端急剧换向时因惯性易形成“凸肩”或“菊花芯”。较小角度可减少两端堆丝量，确保端面平整。
- 优化退绕张力：角度过大会导致丝饼密度松散，后道退绕时易产生“浪涌”张力，严重影响加弹或织造工序。
2. 细旦丝/微细旦丝（DPF < 1.0）的设定策略
特点：单丝极细，比表面积大，柔韧性好，但易产生静电和毛丝。
设定原则：采用偏大的卷绕角。利用较大的交叉角增加丝条在筒管上的交叉点数量，以克服粘连倾向。
原因与影响：
- 防止塌边与蛛网：细旦丝柔软易滑移，适中的大角度可增加层间摩擦力，防止丝饼两端松散形成蛛网丝。
- 提升退绕性能：较大角度形成的丝饼，其退绕气圈更稳定，能有效降低细旦丝在高倍拉伸（如假捻变形）过程中的断头率。
三、卷绕角设定不当的后果分析
结合设备参数中的最小卷绕角（WAmin）与线性插值逻辑，设定失误将带来以下风险：
1. 角度偏大（超过 5.8°）
后果：叠丝（Ribbon）风险剧增。过大的角度会导致丝层重叠形成条纹凸起，后续染色时因收缩率差异产生横条疵点。
2. 角度偏小（低于 5.2°）
后果：丝饼过硬且端面凹凸不平，退绕张力波动剧烈。对于高 DPF 产品，极易在加弹机上发生“脱圈”或“断头”，成为制约工厂效率的隐形瓶颈。
3. 忽视升降速时间的匹配
横动升/降速时间（如 75 秒）是防止角度突变的关键缓冲期。横动速度变化率必须与卷绕线速度变化率（由锥轮或伺服电机控制）严格匹配。若忽略此参数，无论角度数值如何调整，均会在筒管底层产生混乱的初始卷绕不良。
四、结论与实战建议
卷绕角的设定本质是在丝饼密度与退绕顺畅性之间寻找最佳平衡点：
- 细旦丝（如 50D/72F）：DPF 较小，宜采用偏大卷绕角（接近 5.8°），重点防范毛丝、塌边并增强抱合性。
- 粗旦丝（如 150D/36F）：DPF 较大，宜采用偏小卷绕角（接近 5.2°），重点防止凸肩、保证密度并降低退绕张力。
工艺同仁需注意：具体角度数值是基于特定机型、油剂摩擦系数及环境得出的经验值。当原料批次、油剂类型或筒管尺寸（BH 直径）发生变化时，实际接触角亦会随之改变。
工艺设定的核心灵魂，在于“匹配”二字。
文 | 君发咨询
本文旨在交流行业技术，部分应用经验因设备差异及实际生产环境不同而有所区别。
