涤纶长丝熔体直纺生产线在停机检修或计划性停机后，开机前的排料工序是决定后续纺丝品质及运行状况的关键环节。断头、毛丝、物性异常及色差等常见问题，其根源往往在于排料不彻底，导致旧熔体、降解料残留于组件和熔体管道中。
如何快速肉眼判断排料是否合格？无需复杂仪器，仅需观察流出熔体浆料的白度、光泽、杂质含量及料流状态，即可进行现场判定。
一、合格排料浆料的外观特征

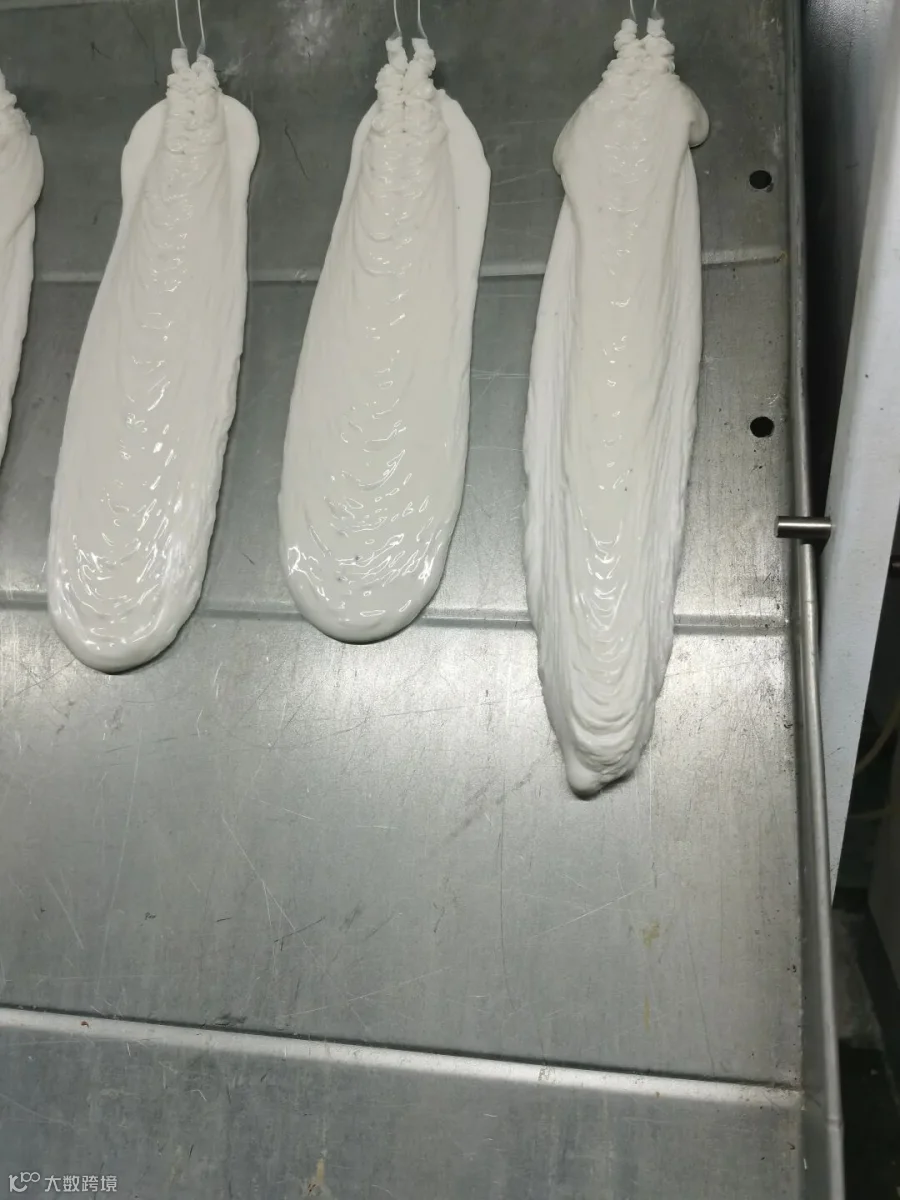

1. 白度均匀，色泽亮白
合格的熔体排料整体呈现均匀的奶白色，色泽稳定，无发黄、发灰或浑浊雾感。若熔体受热发生热降解，排料浆料会泛黄或偏暗，表明管线或组件内仍存留老化降解熔体，必须继续排料，严禁直接升位纺丝。
2. 表面光泽油润、连续顺滑
状态良好的排料表层应带有均匀温润的光泽，料流堆叠纹路流畅连续，无干涩或无光泽的死料块。光泽度代表熔体流动性正常，说明新旧熔体已完成置换。
3. 无黑点、焦粒及细小炭点
肉眼观察整块排料熔体，不得出现黑色小点、褐色焦粒或硬质炭化物。黑点与焦粒多源于组件内部积碳或管壁热降解物料。若排料中持续带出黑点，须延长排料时间并反复置换，否则上机后将导致丝条僵块、疵点，引发断纱、毛丝及物性偏差等不良后果。
4. 料流状态稳定，无夹气泡
合格排料流出连续，内部无大量气泡孔洞。若浆料布满气泡，表明管线内残存空气，这将加剧聚酯热氧化降解，需继续排料直至气泡基本消失。
二、不合格排料的典型现象
- 浆料发黄或局部呈黄褐色：熔体热降解，旧料未排净；
- 零星或密集小黑点、焦疙瘩：组件及管道积存碳化物料；
- 整体发雾、灰白浑浊：新旧熔体混合置换不充分；
- 大量气泡孔洞：管线残存空气未排尽；
- 夹杂硬块、碎料块：积存冷料或降解死料。
需注意，开机排料初期，浆料或多或少会带有杂质或发黄，属正常现象。必须持续排放，直至外观完全达到合格标准方可结束。切勿因前几分钟料流看似正常而急于组件上机，否则将降低上机成功率。
三、现场实操判断要点
- 避免仅观察排料开头，应待料流稳定后再取样观察；
- 建议取完整挂样（如悬挂冷却的浆料），冷却后复查。部分微小黑点在热态下不易察觉，冷却后更易分辨；
- 更换新组件或长时间停机后，应适当延长排料时间，不可照搬短停机的排料时长；
- 即使肉眼观察合格，开机后也须第一时间检查原丝外观，并切小卷检测物性指标，通过双重确认避免隐性降解熔体带来后道质量隐患。
四、结语
熔体直纺讲究“七分纺丝，三分排料”。开机排料看似简单的放料操作，实则是拦截缺陷的第一道关口。诸多批量质量问题，往往源于“看着差不多”便提前结束排料。严格执行肉眼判断标准，守住排料关卡，可从源头有效减少黑点、僵丝、色差等批量质量事故。
本文旨在交流行业技术，部分应用经验因设备差异及实际生产环境不同而有所区别。
