AI 驱动封装扩容，有机基板遭遇物理瓶颈
AI 芯片演进的核心逻辑在于将更多计算核心与 HBM 集成于同一封装体。从英伟达 Blackwell 到 Rubin 架构，封装面积正逼近光罩物理极限。台积电路线图显示，2026 年封装面积将达光罩尺寸的 5.5 倍，2028 至 2029 年更将扩展至 14 倍。
随着先进制程单位晶体管成本激增，通过先进封装集成计算单元、HBM、I/O 芯粒及供电结构成为必然选择。然而，封装面积的每一次扩张，都加剧了有机基板的短板暴露。
BT 树脂芯层与硅片热膨胀系数差异显著，导致高温制程中翘曲放大、良率下降，这是材料配方改良难以根除的固有缺陷。当功耗与面积双双触顶，玻璃成为封装材料中唯一能在物理层面提供增量的选项。

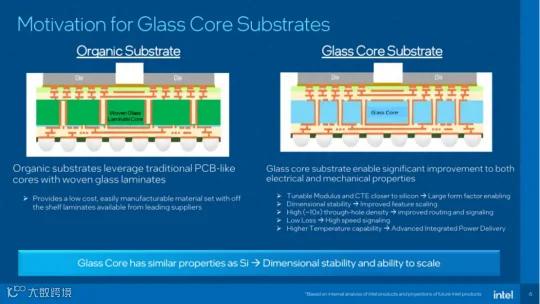

玻璃的优势恰好契合当前矛盾：其刚性、平坦度及尺寸稳定性优异，热膨胀系数可调至与硅一致，介电损耗低，且表面更适合精细线路加工。此外，玻璃热导率达 1.1 至 1.4W/m·K，使用温度超 500°C，玻璃化转变温度远超有机材料上限。
更具想象空间的是光电共封装（CPO）。玻璃的透明特性有利于激光键合及光波导集成，短期由 AI 加速器推动，长期则有望成为电互连与光互连的共同底座。
良率之战：玻璃封装背后的工艺挑战
玻璃虽平整耐高温，但脆性大、易产生边缘微裂纹，且铜附着力天然较弱。材料优势仅停留在规格书，产业难题隐藏于工序累积误差中，这也是玻璃封装长期局限于实验室的主要原因。
上游材料与 TGV 加工
产业链上游需严格控制玻璃配方的热膨胀系数、介电特性、厚度均匀性及残余应力。加工环节涵盖切割、减薄、倒角、清洗及缺陷筛查。
TGV（玻璃通孔）形成是首道难关，主流路线包括激光改质加湿法蚀刻、CO₂激光直接加工等。日本电气硝子已提供两类样品：激光改质加蚀刻方案（0.4mm 厚，50μm 孔径）与 CO₂激光方案（0.5mm 厚，90μm 孔径），表明行业仍在孔径、速度、损伤与成本间寻求平衡。
金属化与多层互连
通孔形成后，需完成种子层、阻挡层沉积及铜填孔，随后叠加 RDL、介质层及芯片组装。铜玻璃附着力、深孔镀层均匀性、气泡空洞、热循环应力及大面积套刻误差，任何环节失控均会导致良率崩塌。
DNP 在新建试产线上同步布局铜填充型与孔壁共形型产品，凸显金属化环节的复杂性。商业胜负不仅取决于单点参数，更在于整条流程的可复制性。

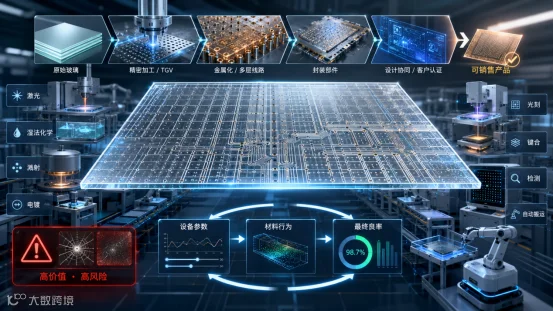

玻璃面板面积大虽提升排版效率，但也放大了裂片与污染的损失代价。行业交付的实质是一套经客户认证的工艺窗口，涵盖材料、激光、化学、金属化、检测及失效数据库。价值链随之重构：原始玻璃价值有限，精密加工与 TGV 将其转化为半成品，金属化与设计协同最终成就可量产部件。
设备厂商在激光、蚀刻、电镀、检测等环节获益，但利润分布不均。唯有能将设备参数与材料行为深度耦合、对最终良率负责的供应商，方能穿越漫长的验证期。
2027-2030：高性能应用率先兑现
SEMI 预测，玻璃芯基板最早于 2028 年在少量高性能应用中量产，2028 至 2040 年市场复合年增长率预计达 67.2%。Yole 测算，受 AI 与 HPC 驱动的先进基板市场 2030 年将达 310 亿美元，其中玻璃中介层份额将从 2024 年的 2.44 亿美元增至 4.6 亿至 5.86 亿美元。
市场潜力巨大，但量产利器尚未磨快。当前全球玻璃基板量产良率稳定在 70% 至 75%，远低于有机基板的 90% 以上。每缩小一个百分点的差距，均需工艺、设备与材料的协同突破。
最早支付溢价的客户将来自 AI 加速器、服务器 CPU、网络交换芯片及高性能图形计算领域。这些产品封装面积大、I/O 密度高，玻璃带来的信号损耗降低与功耗节省足以覆盖新工艺成本。
此外，玻璃中介层将在射频、MEMS 及共封装光学领域率先生长。消费电子与汽车领域的采用则更为谨慎，受制于成本、抗冲击性及长期可靠性门槛。
部分企业已在验证期获利：临时玻璃载板广泛用于晶圆级与面板级封装，TGV 在射频与传感器领域根基深厚，云天半导体与 3DGS 的射频 IPD 已实现量产。激光钻孔、电镀、CMP 等设备订单随试产线开工提前锁定。

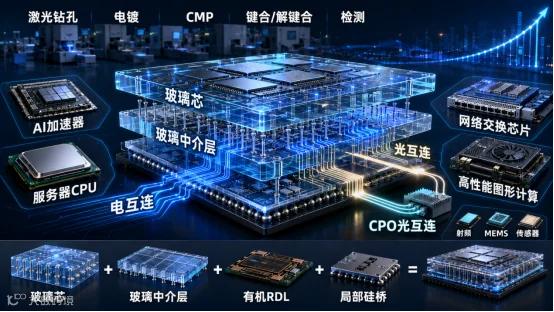

CPO 光互连可能早于玻璃芯基板大规模应用，玻璃波导与光学中介层拥有独立发展路线。未来，玻璃芯、有机 RDL 与硅桥等技术或将组合成混合结构，丰富封装材料选择。
巨头布局：技术路线与战略卡位
玻璃基板技术路线尚未定型，头部企业已凭借各自优势提前卡位。
英特尔：架构定义与生态合作

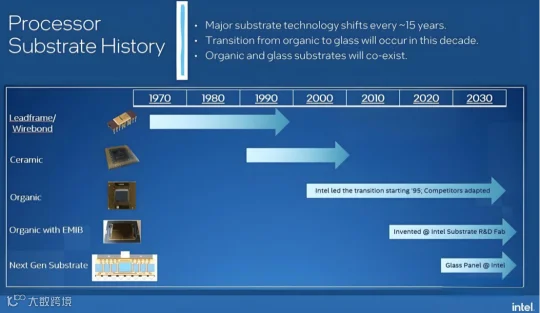

英特尔深耕玻璃基板逾十年，在封装结构、设计规则及可靠性验证方面积累深厚，量产计划定于本十年后半段。近期与蓝思科技宣布合作，探索 TGV 打孔、金属化沉积及多层互连。蓝思科技的精密玻璃加工与规模制造能力有望补足工程化环节，双方仍处于初步探索阶段。
三星电机：垂直整合与合资推进
三星电机走供应链垂直整合路线，世宗工厂已建中试线，计划 2025 年送样。其与东友精细化工合资成立 GlaSSEM 公司（三星持股 66%），拟于 2027 财年下半年建立供应体系。三星主导高密度载板设计与客户对接，东友提供薄玻璃搬运与自动化技术，旨在将玻璃芯材纳入内部供应链。
Absolics：重资产快速推进
Absolics 在美国佐治亚州建设 12 万平方英尺专用工厂，获政府高额资助。政策资金与专用产线助其抢占先机，但也承担了良率提升与产能利用的全部压力，商业化进度取决于客户可靠性评估。
LG Innotek 与 TOPPAN：稳健升级与多路线并行
LG Innotek 在延伸 FC-BGA 业务至服务器领域的同时建设中试能力，目标 2027 至 2028 年商业化。TOPPAN 在石川工厂布局玻璃芯、玻璃中介层及有机 RDL 中试线，计划 2026 年 7 月运行。两者均保留多材料路线，以现有客户基础缓冲新工艺风险。
日本电气硝子、DNP 与 Rapidus 分别押注 TGV 加工、大面积精细图形及整机工艺整合。材料端康宁与肖特则聚焦配方、平整度及热膨胀系数调控。肖特提供 510×515mm 面板，康宁覆盖更大规格并宣称可降低 40% 翘曲。
总体而言，架构方、载板厂、专用制造商与材料企业各司其职，最终差距将取决于从材料性能到客户认证的全套工程实现能力。
国产机遇：设备与材料的缝隙突围
国内企业切入市场路径鲜明：面板厂跨界、材料厂占位、设备厂先行获利。
面板与材料厂的跨界尝试
京东方利用显示面板产线能力与折旧优势切入封装，2026 年 7 月与康宁达成战略合作，拟年底开建 50 亿新产线，2027 年下半年小批量生产，目标 2029 年追平国际顶尖水平。
沃格光电建成国内首条全流程自主 TGV 量产线，最小孔径达 5 微米，1.6T 光模块用玻璃基载板已送样测试。但其 2025 年财报显示营收 25.51 亿元却亏损 1.58 亿元，TGV 业务营收占比极低，市值与营收的落差折射出从送样到量产的距离。
凯盛科技打通原片至镀铜全链条，8 英寸 TGV 中试线已跑通。蓝思科技、长信科技、天津普林等亦在排队送样。
设备与材料厂的确定性收益
当前最确定的环节在于“卖铲子”的设备与材料厂。帝尔激光在国内 TGV 设备市场占有率约 40%，已向沃格光电、长电科技批量供货。德龙激光的隐形切割技术进入全球供应链。石英股份的高纯石英砂、华正新材的 CBF 积层膜、雅克科技的 TGV 专用光刻胶均在验证阶段提前放量。
每条试验产线开工，设备与材料厂即可收获确定性收入。近期英特尔与蓝思科技、三星电机与住友化学子公司的合作动向，标志着玻璃基板正式从实验室迈入产业化日程。
一个时代的开启意味着设计、材料、设备、制造与客户验证齿轮的共同转动，但完全替代现有技术仍任重道远。
结语
未来三年，AI 加速器、服务器 CPU 及网络芯片等高价值、大尺寸封装领域将率先承担早期成本。玻璃芯板 likely 先取代有机芯层，随后与聚合物增层、铜线路及硅中介层共存，形成分层组合的材料体系。
2027 至 2028 年，三星电机、DNP、Absolics 等项目的客户认证结果与产线爬坡情况，将决定行业是走向大规模扩产，还是继续局限于高端小批量市场。
