2026 年春，2 英寸磷化铟衬底现货价格飙升至 2300 美元以上，急单突破 3000 美元，较一年前涨幅近三倍。同期，英伟达宣布自 2027 年起将数据中心供电切换至 800V 直流架构，并吸纳多家氮化镓厂商进入供应商联盟。
这些曾经小众的材料正走向舞台中央，其背后的产业逻辑值得深读。
算力约束转移：从晶体管到电、光、热
过去半个世纪，半导体行业由光刻机和晶体管密度定义。然而在 AI 时代，叙事逻辑出现裂缝，约束条件从晶体管本身转向了电力、光学和散热。
功耗墙首先显现。英伟达主力芯片热设计功耗从 A100 的 400W 攀升至 GB300 的 1400W，单机柜功率迈向兆瓦级。传统交流供电架构端到端转换效率仅为 84.5% 至 87.6%，而 800V 高压直流架构可提升至 90% 以上。这 4 个百分点的效率差距，在吉瓦级园区电费账单上构成了新材料厂商的入场券。
互连瓶颈紧随其后。大模型训练依赖万卡协同，数据搬运量指数级膨胀，电互连遭遇物理极限，光互连被迫上位。800G 光模块普及、1.6T 放量及 CPO 共封装光学落地，均大幅消耗化合物半导体衬底。
与此同时，封装基板面临翘曲与加工精度极限，单芯片千瓦级功耗更让散热成为系统级难题。供电、互连、封装、散热四大环节的共同点是：主角不再是硅。氮化镓和碳化硅管电，磷化铟管光，玻璃基板管封装，人造金刚石管热。五种材料被推向前台，标志着算力竞争的胜负手已从芯片本身扩散至其赖以运转的整个物理环境。

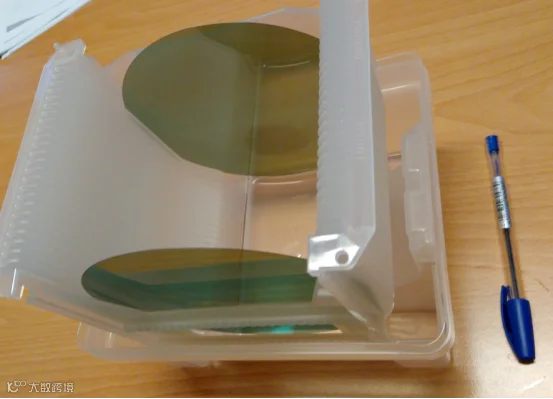

碳化硅：关键材料不等于好生意
三年前，碳化硅凭借电动车 800V 平台、快充网络及光伏逆变器的高增长，曾是资本市场最性感的故事。然而，供给响应速度错配了需求节奏。
2025 年全球碳化硅衬底规划产能约 400 万片/年，实际需求仅 250 万片，理论供给过剩近两倍。当年一季度，6 英寸衬底均价同比下跌 40%，逼近部分厂商成本线。全球龙头 Wolfspeed 于 2025 年申请破产保护，国内天岳先进、天科合达亦陷入亏损。
2026 年中风向突变：意法半导体、英飞凌相继对车规级及高压模块涨价，涨幅超 15%。普涨之下分化剧烈：6 英寸中低端产品竞争激烈，而 8 英寸衬底和车规级器件供不应求。
中国企业在衬底环节全球份额已超 50%，安森美等老牌 IDM 收缩自产晶圆，转向外购中国衬底以聚焦后段器件。稀缺性不再附着于化学式，而在于大尺寸良率、车规认证和客户绑定。材料可从“卡脖子”瞬间变为“白菜价”，也可在同一报价单上让不同规格活成两个世界。

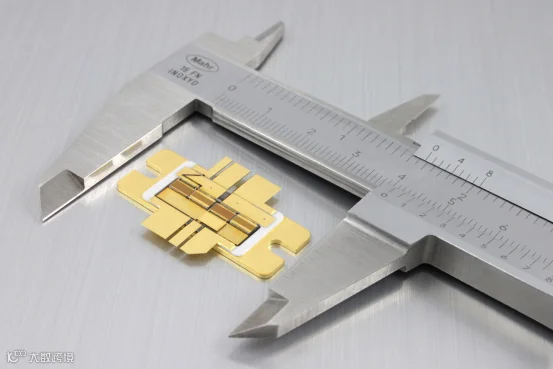

氮化镓：拿到 800V 门票考验在需求之外
英伟达正推动数据中心供电从 54V 向 800V 直流演进。在此架构中，碳化硅负责 600V 以上中高压干线，氮化镓则凭借高开关速度接管机柜内部 100V 至 700V 的高频末端。
氮化镓放量速度超预期。英诺赛科 GaN 功率器件累计出货量突破 20 亿颗，较 2019 年的不足 500 万颗实现飞跃。2026 年 2 月，谷歌数据中心开始批量采购英诺赛科产品，使其成为英伟达 800V 高压直流电源联盟中唯一入选的中国供应商，为 Kyber 机架提供全链路电源方案。
国际厂商同样押注：英飞凌加入英伟达 MGX 生态，Navitas 展示 800V 至 6V 电源板。机构预测，2028 年全球氮化镓器件市场规模将达 501.42 亿元，2019 至 2028 年复合增速高达 92.3%。目前数据中心占比尚低，但这正是未来想象力的来源。

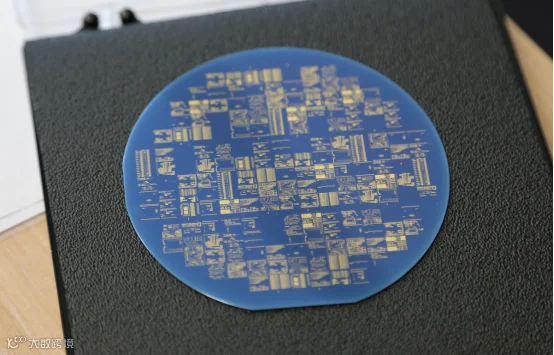

磷化铟：缺口、杠杆与迁移中的定价权
磷化铟是当前 AI 硬件链条中供需最扭曲的环节。作为 1310nm 和 1550nm 通信波段激光器唯一成熟的衬底材料，其无可替代。800G 光模块需 4 至 8 颗磷化铟激光器芯片，1.6T 模块消耗量更是 800G 的 2.7 至 3 倍，导致需求曲线呈罕见超线性增长。
英伟达预测 2026 至 2030 年全球磷化铟晶圆需求将增长约 20 倍。然而供给端面临算术难题：2025 年全球有效合规产能仅 60 万至 70 万片（折合 2 英寸），而总需求达 200 万至 210 万片，缺口接近 70%。Yole 判断此缺口至少持续至 2028 年。
产能高度集中在住友电工、AXT、JX 金属三家手中，合计份额超 90%。晶体生长良率爬坡需 3 至 5 年，客户认证另需 2 年。资金可即时到位，产能却无法速成，涨价顺理成章。2 英寸衬底价格从 800 美元涨至 2300 至 2500 美元，6 英寸高端产品更是冲破 5000 美元，下游交付周期拉长至 50 周，议价权彻底倒向上游。
中国掌握全球约 70% 的铟产量，但衬底加工环节长期缺席，6 英寸产品国产化率不足 5%。云南锗业旗下云南鑫耀是 A 股少数能量产 6 英寸磷化铟衬底的企业，获华为哈勃入股。资源在手、加工在人，这种错位正是国产化的窗口期。

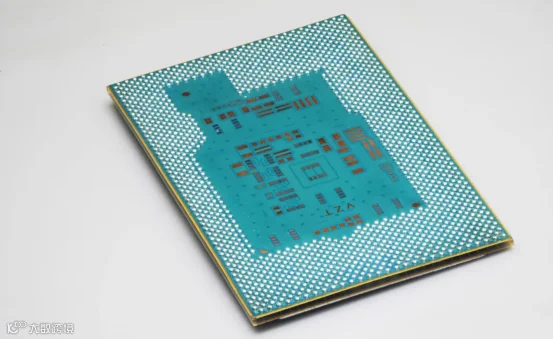

玻璃基板：架构切换前夜的卡位赛
玻璃基板的时间表相对靠后。英特尔率先发布该技术并建线；SKC 与应用材料合资厂计划 2026 年下半年向 AMD 小批量送样；三星电机拟于 2027 年下半年量产；台积电 CoPoS 试产线已搭建。
SEMI 预测，玻璃芯载板将于 2028 年前后在少量高性能应用中量产，2028 至 2040 年市场复合增速预计达 67.2%。2026 至 2028 年是送样、认证和建线阶段，率先受益的或是 TGV 钻孔、激光加工、电镀与检测设备厂商。
卡位赛的残酷在于先发者需支付教育市场的成本。AMD、谷歌、AWS 等自研芯片厂商因需差异化追赶英伟达而愿意试用；而英伟达自身 CoWoS 产能充足，反而不着急。需求最迫切的一方与供给最积极的一方，往往并不重合。
人造钻石：珠宝崩塌与散热起身
人造钻石处境极具戏剧性，同一屋檐下同时经历过剩与短缺。
过剩的是珠宝。2024 年中国培育钻石产量约 2200 万克拉，占全球 63%，其中八成产能集中在河南。产能倾泻导致 1 克拉高品质培育钻石零售价从 2020 年的 8000 元跌至如今的 3500 元左右，仅为天然钻石的十分之一。

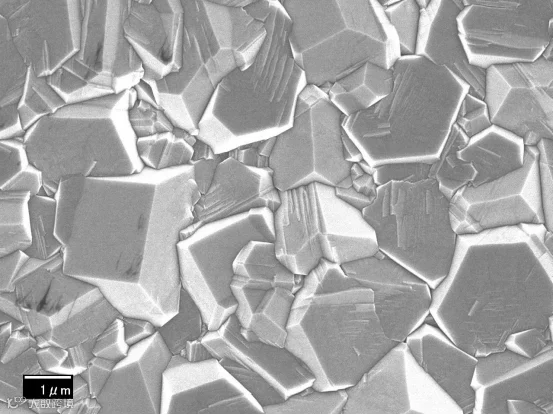

短缺的是功能级金刚石。金刚石热导率约为铜的 5 倍，是已知散热性能天花板，千瓦级 AI 芯片亟需此类热沉材料。2026 年 2 月，美国 Akash Systems 交付全球首批搭载金刚石冷却技术的英伟达 H200 服务器，标志该技术正式商用。
国内现状是半导体级金刚石热沉片良率不足 50%，仍以试样研发为主，规模化订单尚未出现。同一批河南压机，一边将宝石级产品打成白菜价，一边在电子级产品门口排队攻关。决定价值的并非材料本身，而是其所处的纯度、尺寸与可靠性区间。
结语
电、光、热、封装四大约束将五种材料从配角写进主剧本。但关键与稀缺之间，隔着良率、认证和产能纪律的鸿沟。
AI 资本开支向下游传导仍将持续多年。材料虽已上桌，谁能最终留在牌桌上，将是另一场严峻的考试。
