本文介绍 PFC、ECN、CNP 与 DCQCN 的工作机制、协作流程，以及训练吞吐下降时的排查方法。
在 AI 集群中，GPU 算力并不总是性能瓶颈。一次 AllReduce、AllGather 或 MoE All-to-All，只要网络中的某个出口发生拥塞，就可能让大量 GPU 等待通信，最终表现为：
-
平均吞吐尚可，但 P99/P999 延迟明显升高；
-
链路没有 Down，光模块也没有误码，作业却像“网络不稳定”；
-
严重时出现 RDMA 重传、QP 超时或训练任务失败。
RoCEv2 使用 UDP/IP 承载 RDMA，可以运行在三层 Leaf-Spine 网络中，但它对拥塞和丢包非常敏感。生产网络通常组合使用三种不同层次的机制：ECN 标记拥塞，DCQCN 调整源端 RNIC 的发送速率，PFC 在队列接近危险水位时逐跳暂停流量。

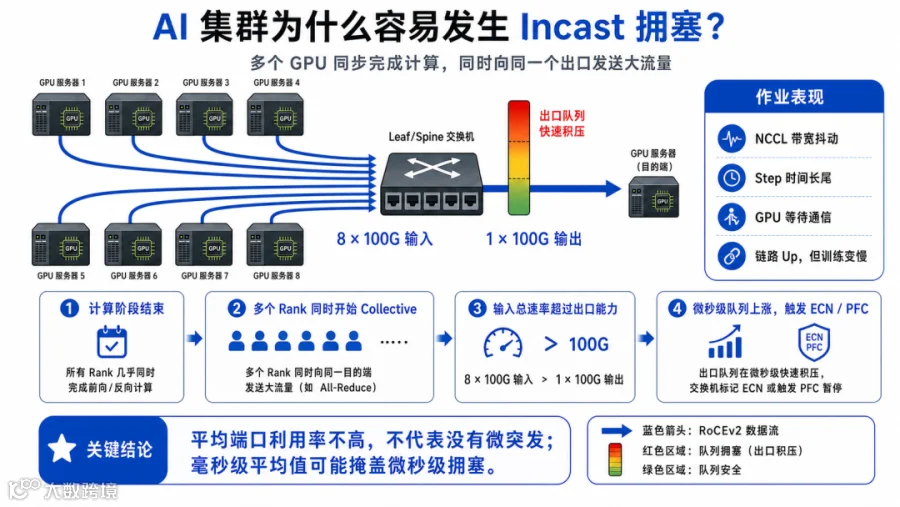

大模型训练会周期性进入集合通信阶段。多个 GPU 可能在非常接近的时间同时发送数据，流量具有三个典型特征：
-
突发性强：计算阶段结束后，许多 GPU 同时开始通信；
-
大流多：梯度、激活值和专家 Token 会形成持续的高带宽流；
-
同步性强：一个 Rank 变慢，其他 Rank 也可能在同步点等待。
假设 8 台服务器各以 100 Gbit/s 向同一个 100 Gbit/s 出口发送：
8 × 100 Gbit/s 输入
↓
同一个交换机出口
↓
100 Gbit/s
交换机瞬间收到的流量远高于出口能力，多出来的报文只能进入队列。即使平均带宽没有超过网络容量，微秒级的同步突发也可能让缓存快速上涨。
正常水位
↓
达到 ECN 门限：开始标记拥塞
↓
达到 PFC XOFF 门限：暂停直接上游的指定优先级
↓
缓存耗尽：丢包
拥塞控制需要在缓存溢出前抑制队列增长，不要求队列始终保持为空。
RoCEv2 数据报文封装在 UDP/IP 中，标准目标端口通常是 4791。排障时可以在交换机 ACL、流量计数器或镜像抓包中使用 udp dst port 4791 快速定位 RoCEv2 流量。该端口可能因设备或历史配置而不同；RNIC 硬件卸载也可能使主机上的 tcpdump 看不到全部 RDMA 报文，因此不能只凭主机抓包判断流量是否存在。
持续拥塞需要通过 DCQCN 降低源端发送速率。PFC 只能暂时阻止报文继续进入拥塞队列，无法增加出口带宽。

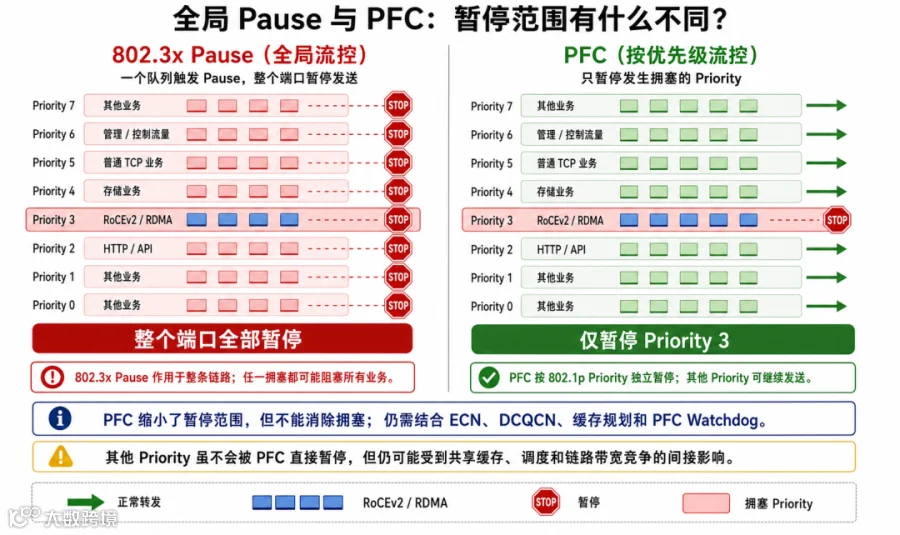

PFC 全称 Priority-based Flow Control，来自数据中心桥接（DCB）体系。它与传统的全链路 Pause 最大的区别是：PFC 可以只暂停一个或若干个 802.1p 优先级，而不暂停整条链路上的所有流量。

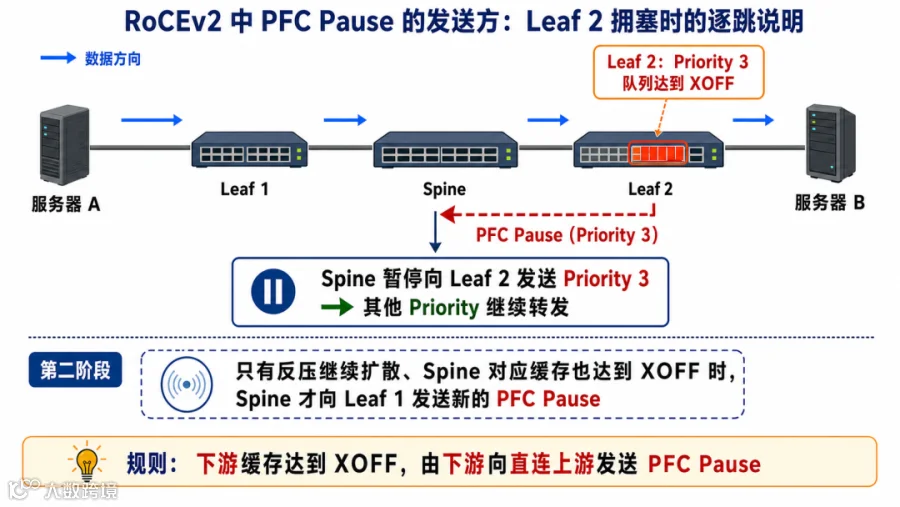

当交换机发现某个无损队列达到 XOFF 门限时，会向直接相连的上游设备发送 PFC Pause 帧：

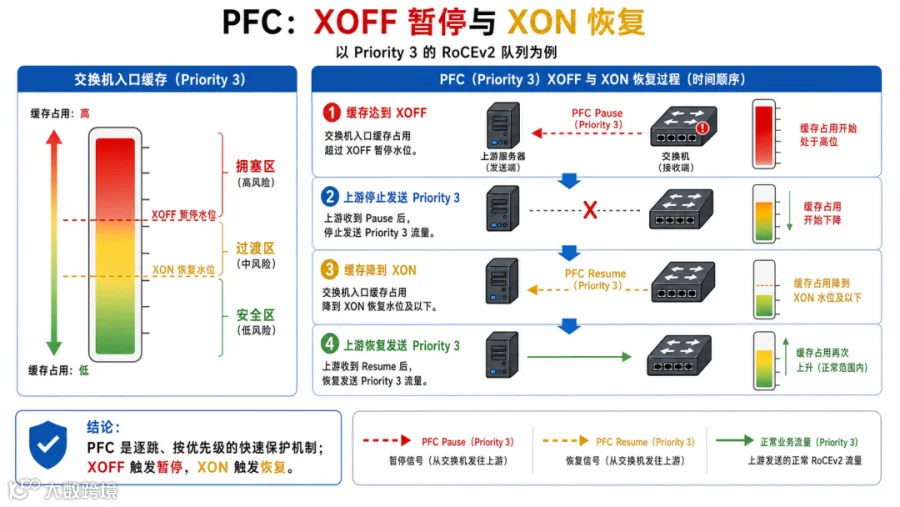

上游收到 Pause 后，暂时停止发送对应优先级的流量。队列下降到 XON 恢复条件后，下游再允许上游继续发送。
-
逐跳：Pause 只作用于直连邻居，不会直接通知最初的发送端；
-
只是兜底：它没有让发送源理解“为什么拥塞”，也没有从根本上降低业务注入速率。
这里的 Buffer（缓存），是交换机 ASIC 临时存放报文的高速存储空间，不是服务器内存，也不是磁盘缓存。当多个入口同时向同一个出口发送，报文到达速度暂时超过出口转发速度时，来不及立即发出的报文会先进入队列 Buffer：
多个入口同时到达
↓
交换机端口 / TC 队列 Buffer 暂存报文
↓
出口按线路速率逐个转发
Buffer 的作用是吸收短时突发和速率差，但容量有限。队列持续增长时，会依次触发 ECN 标记、PFC Pause，最终在缓存耗尽后丢包。交换机可能采用入口缓存、出口缓存、共享缓存和队列专用缓存等不同架构，因此“整机总缓存很大”不等于某个 RoCE 队列可以使用全部容量。
Buffer 可以吸收短时突发，但无法长期承受高于出口转发能力的输入流量。

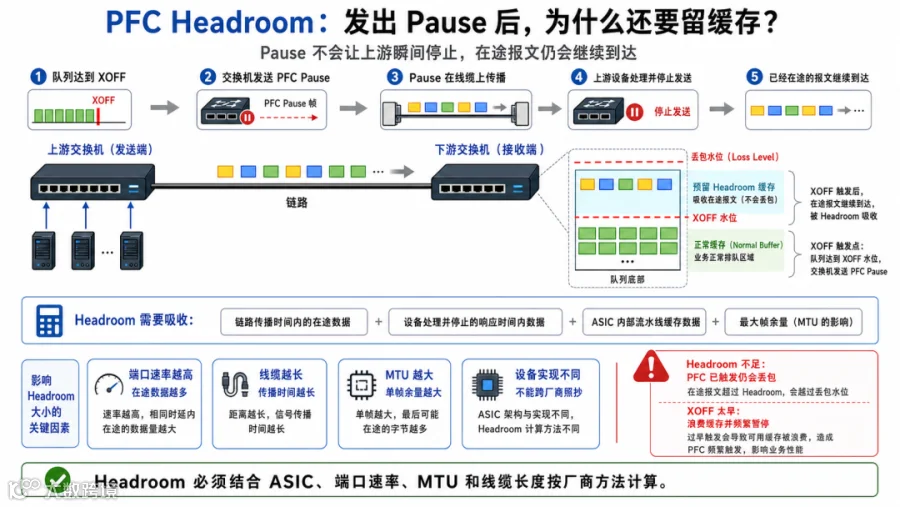

Headroom 是 Buffer 中专门为 PFC 停止过程预留的安全空间。它不是日常排队容量，而是在队列达到 XOFF、交换机已经发出 Pause 后，用来接住上游尚未来得及停发的在途报文。
交换机发出 Pause 后，上游不会瞬间停止。在 Pause 帧传播、设备处理和发送流水线停止之前，仍有一批在途报文继续到达。
因此，无损队列必须预留 Headroom，用来吸收：
链路越快、线缆越长、设备响应越慢，需要吸收的在途数据通常越多。Headroom 不能照抄另一种交换机或另一种速率的配置，应该使用厂商针对 ASIC、端口速率、MTU 和线缆长度给出的计算或模板。
数量级直觉，不是配置公式：假设从交换机决定发送 Pause，到上游真正停止发送的总延迟预算为 3 μs，那么在 100 Gbit/s 链路上，这段时间仍可能到达：
100 Gbit/s × 3 μs ÷ 8 ≈ 37.5 KB
这只是停止延迟对应的在途数据量。实际 Headroom 还要考虑最大帧、ASIC流水线、缓存 cell 对齐、安全余量和厂商实现，不能直接把 37.5 KB 当作生产配置值。
普通 Buffer：吸收日常排队和微突发
Headroom： 发出 PFC Pause 后，吸收尚未停下的在途报文
Headroom 太小，Pause 已经发出仍可能溢出丢包；预留过大，则会挤占共享 Buffer，降低其他端口或队列吸收突发的能力。
同一优先级内，只要其中一个目的方向拥塞，其他本来不拥塞的流量也可能被一起暂停。

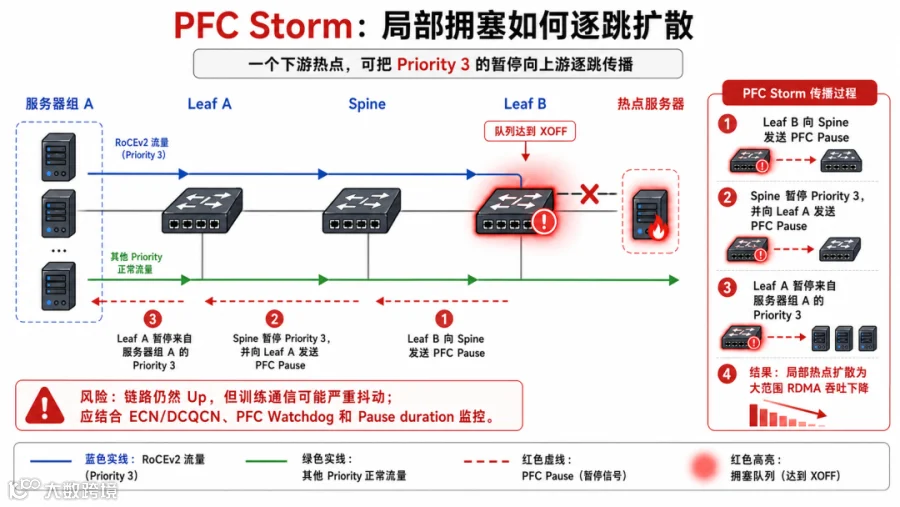

一个下游端口持续发 Pause，上游队列也会积压；上游又可能继续向更上游发 Pause，最终把局部热点扩散到更大范围。
错误的优先级映射、环形依赖、故障网卡持续发送 Pause，可能导致大量端口长期暂停。此时链路仍是 Up，但有效吞吐接近零，排障时很容易误判。
-
启用 PFC watchdog、storm detection 或厂商同类保护；
-
监控 Pause 帧次数之外，还要监控 Pause 持续时间。

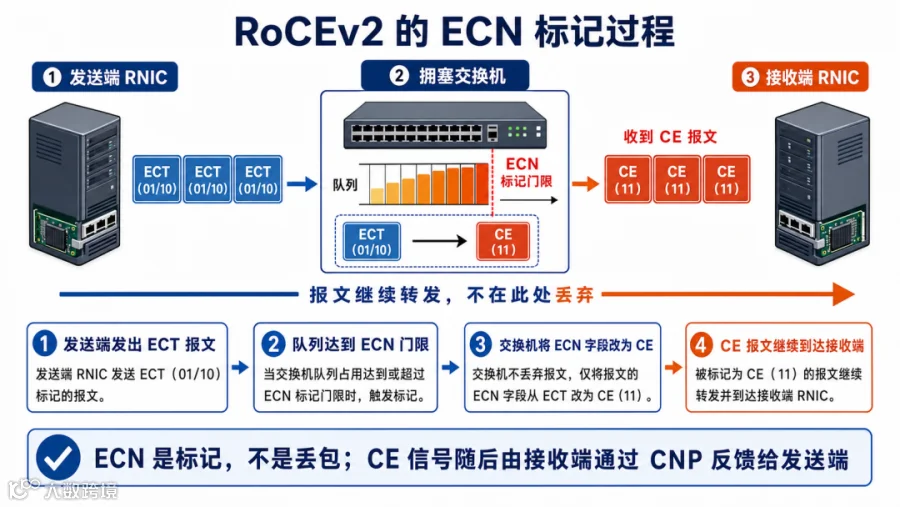

ECN 全称 Explicit Congestion Notification。对于 RoCEv2，它使用 IP 头中的两个 ECN 位传递拥塞信息。
发送端发出 ECT 报文。交换机检测到 RoCE 队列超过 ECN 门限后，不必立即丢包，而是把部分或全部经过报文的 ECN 字段改成 CE：
CE 标记不会阻止报文继续转发，而是向端点传递路径拥塞信号。
达到 ECN 门限不等于立即给每个报文标记 CE。一种常见策略是：队列低于 Kmin 不标记；从 Kmin 到 Kmax 按概率标记，并随队列水位升高逐步提高标记概率；超过 Kmax 后高概率或全部标记。具体行为取决于交换机 ASIC、NOS 和配置模式。
只有 ECT(01) 或 ECT(10) 报文能够被改写为 CE(11)。对于 Not-ECT(00) 报文，交换机不能用 CE 表示拥塞，可能按照 WRED 配置执行丢弃。
-
-
-
门限是否与交换机缓存、端口速率和 DCQCN 参数成套设计；
-
ECT 报文是否被正确标记，而不是直接被 WRED 丢弃。
正常情况下，ECN 应早于 PFC 触发。PFC 频繁触发通常表示端到端控速没有及时抑制队列增长。

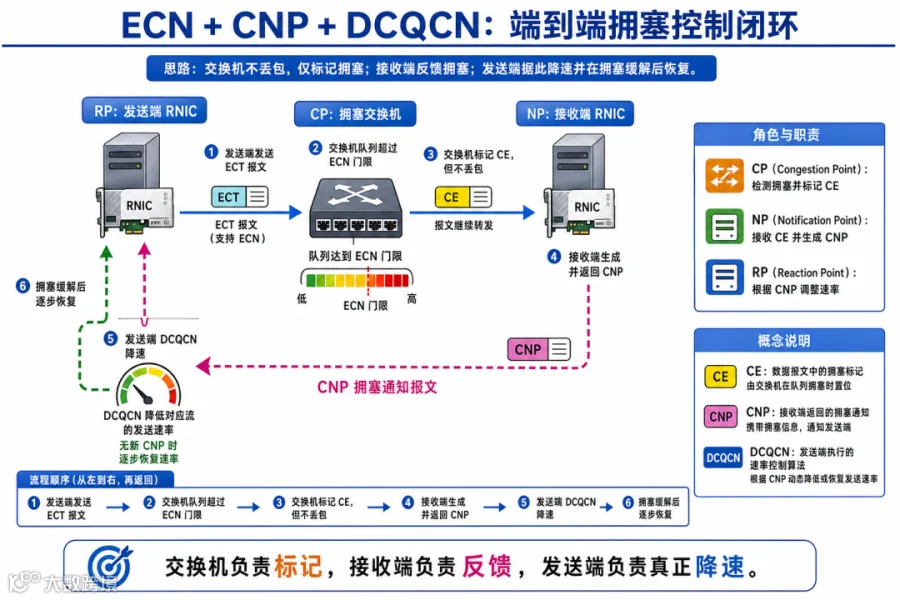

交换机只负责标记 CE，并不直接控制源端 RNIC 的发送速率。
接收端 RNIC 收到带 CE 标记的 RoCEv2 报文后，会生成 CNP（Congestion Notification Packet，拥塞通知报文），发回发送端：
数据方向：发送端 RNIC ──→ 拥塞交换机 ──→ 接收端 RNIC标记 CE反馈方向：发送端 RNIC ←──────── CNP ────── 接收端 RNIC
-
发送端收到 CNP 后，由拥塞控制算法决定降速幅度和恢复方式。
实际部署中，CNP 常被映射到独立的高优先级队列，以免拥塞反馈本身被数据流堵住。但它不应被错误地塞进一个可能长期被 PFC Pause 的队列，否则会出现“越拥塞，反馈越回不来”的问题。

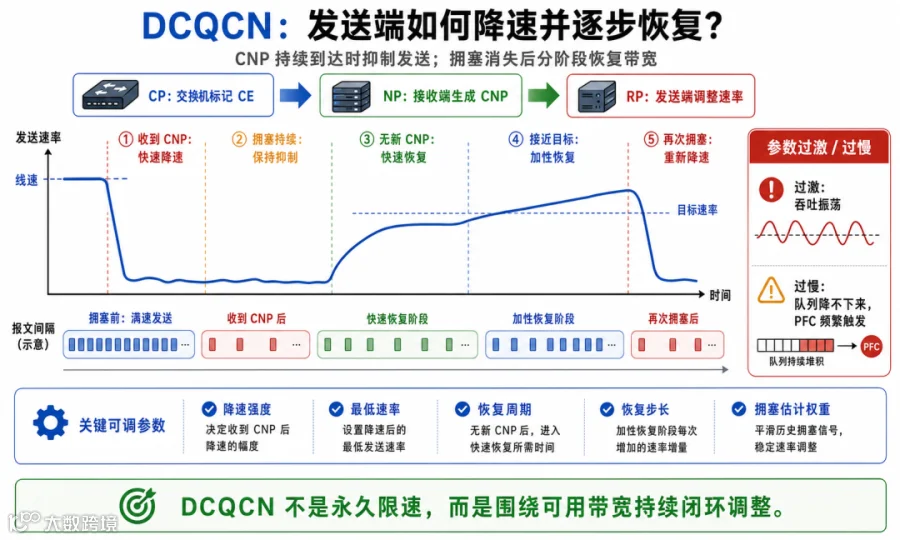

DCQCN 全称 Data Center Quantized Congestion Notification，是 RoCEv2 中广泛使用的端到端拥塞控制算法。
发送端 RNIC 会根据 CNP 估计拥塞程度，更新目标速率和当前速率。拥塞持续时继续抑制发送；拥塞缓解后，再按照定时器或已发送字节数逐步恢复。
α 是发送端维护的拥塞程度估计值，通常在 0～1 之间。α 越大，降速幅度越大。例如当前速率为 100 Gbit/s、α = 0.4，则新速率约为：
100 × (1 - 0.4 / 2) = 80 Gbit/s
因此，DCQCN 不是每次固定降低某个百分比，而是根据拥塞反馈动态计算降速幅度。不同 RNIC、固件和驱动的实现参数可能有所不同。
参数过于激进，吞吐可能剧烈振荡；参数过于保守，队列降不下来，PFC 会频繁触发。

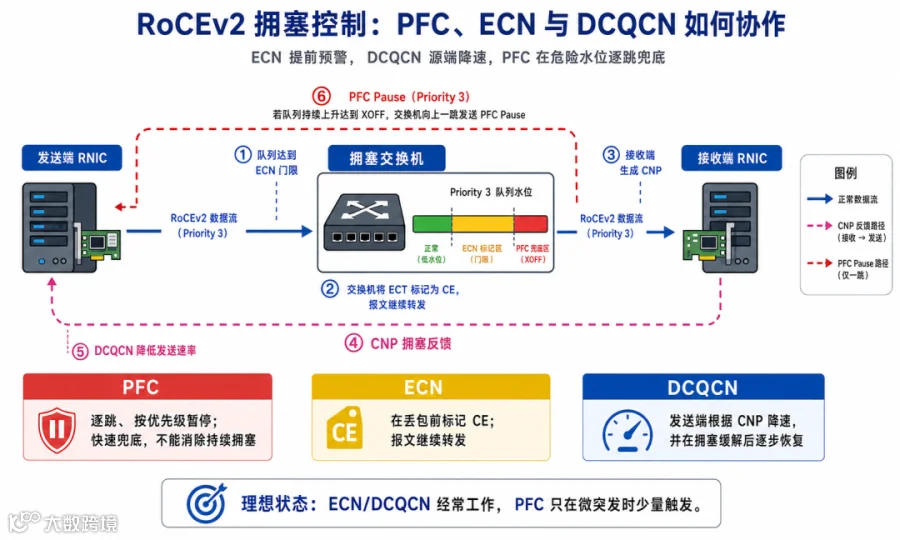

ECN、CNP 和源端降速形成闭环需要时间。遇到极强微突发时，交换机队列可能在反馈抵达发送端之前就逼近缓存上限。
PFC 的价值是在这段反馈延迟内提供快速的逐跳保护。反过来，只有 PFC 而没有有效的 ECN/DCQCN，持续拥塞就会不断触发 Pause，容易造成拥塞扩散。
1. 多个发送端同时突发
↓
2. 交换机出口队列上涨
↓
3. 达到 ECN 门限，交换机标记 CE
↓
4. 接收端 RNIC 返回 CNP
↓
5. 发送端 DCQCN 降速
↓
6. 拥塞缓解后，发送端逐步恢复速率
若 3～5 的反馈尚未来得及生效，队列继续上涨：
7. 达到 PFC XOFF 门限
↓
8. 交换机逐跳 Pause 指定优先级
↓
9. 队列下降到恢复水位后解除 Pause

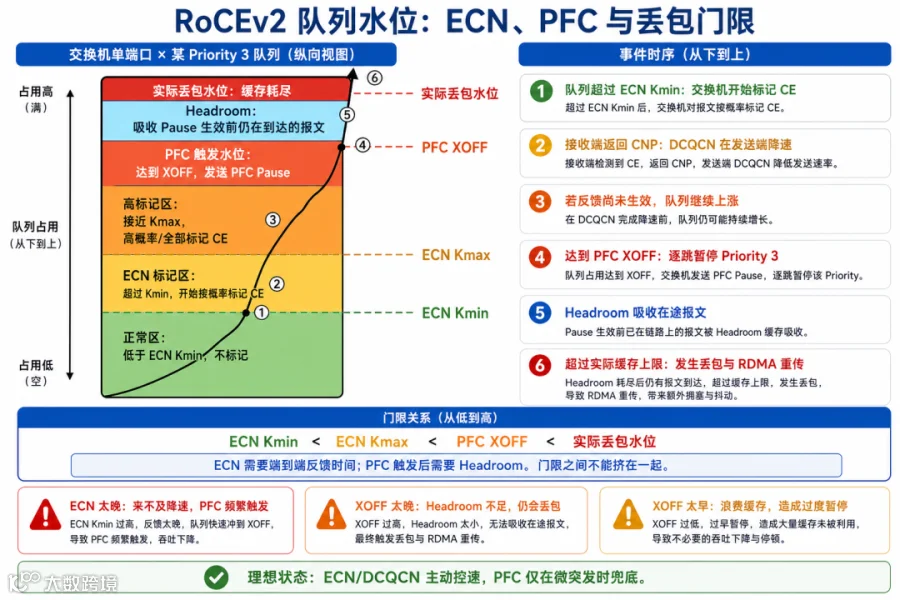

ECN 标记门限 < PFC XOFF 门限 < 实际丢包水位
三者之间还要留出足够安全距离：ECN 需要时间完成端到端反馈，PFC XOFF 之后需要 Headroom 吸收在途报文。
这只是设计原则，不是可以直接下发的数值公式。共享缓存架构、端口速率、扇入比、MTU、线缆长度、ASIC 单元大小和厂商实现都会影响最终配置。

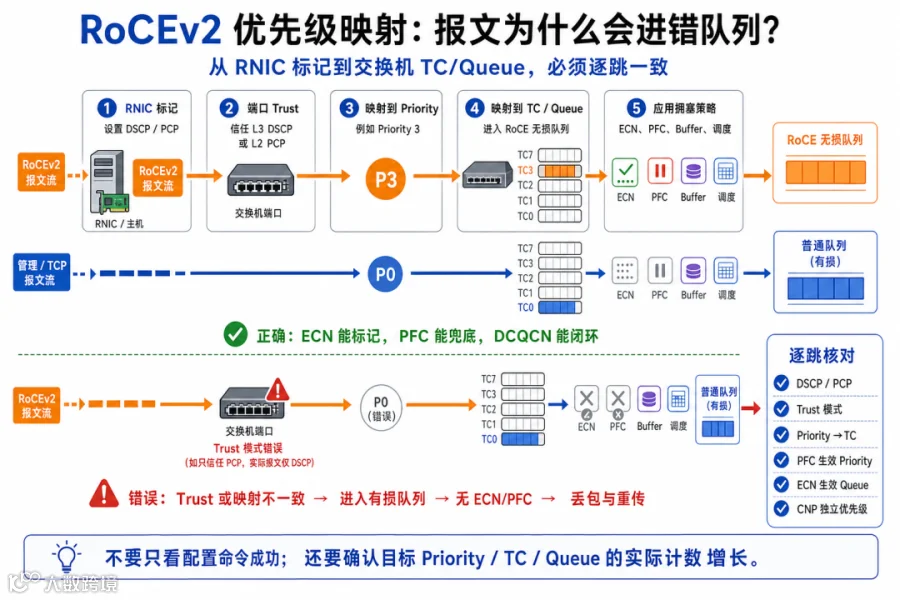

服务器与交换机的优先级映射不一致，是 RoCE 故障的常见原因。
应用/NCCL
↓
RNIC 根据 DSCP 或 PCP 标记报文
↓
交换机 Trust DSCP/PCP
↓
映射到 Switch Priority
↓
映射到 Traffic Class / Queue
↓
该队列应用 ECN、PFC 和 Buffer 配置
-
DSCP/PCP → Priority → TC/Queue 映射；
-
主机、Leaf、Spine、边界设备是否保持一致。
只要中间一跳重写 DSCP、Trust 模式错误或队列映射不一致，就可能出现：服务器认为流量属于无损类，交换机却把它放进普通有损队列。
单看端口利用率远远不够。400G 端口的 1 毫秒平均利用率可能并不高，但一个微秒级突发已经足以触发 ECN 或 PFC。
ethtool -S <netdev>
rdma link show
rdma statistic show
perfquery # InfiniBand 场景常用，RoCE 需结合具体驱动
ls /sys/class/infiniband/<device>/ports/1/hw_counters/
# NVIDIA/Mellanox ConnectX（需安装相应驱动工具或 MFT）
mlnx_qos -i <netdev> # 查看 QoS、Trust、PFC 等配置
mst start # 启动 MFT 设备访问服务
mst status -v # 查找 PCI BDF 与 MST 设备名
mlxlink -d <PCI_BDF或MST设备> # 查看链路、FEC、误码等物理层信息
mlxreg 可做寄存器级查询和调试，但也具备修改设备寄存器的能力。生产环境中只应按 NVIDIA 文档或厂商支持人员的明确步骤使用，本文不提供寄存器写入示例。show_gvmid.sh 并非所有 ConnectX 软件栈都提供的标准命令，因此没有把它列为通用排障入口。
-
RoCE 重传、序列错误和 retry exceeded；
-
端口丢包、discard、CRC/FCS、符号错误；
-
NCCL bus bandwidth 和 algorithm bandwidth；
-
Collective 的 P50/P95/P99 延迟；
-
故障是否集中在固定的 Leaf、Spine、Rail 或目的节点。

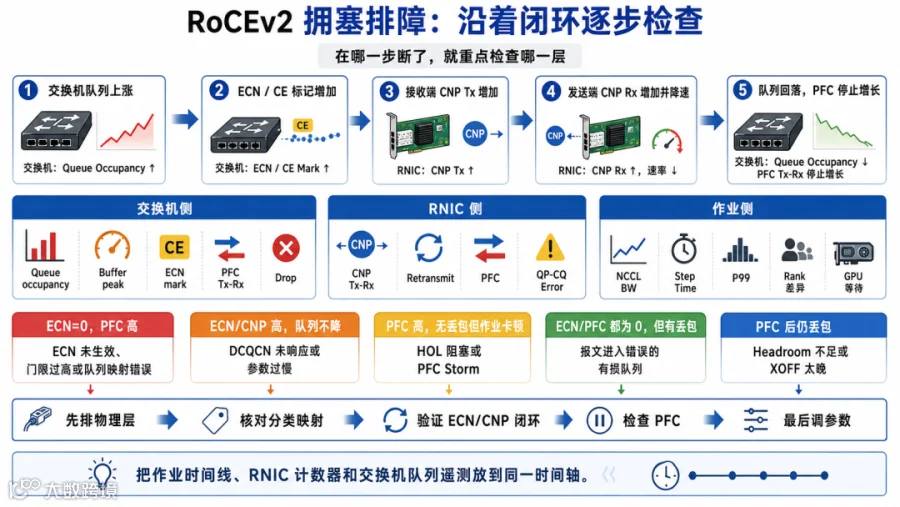

把作业时间线、RNIC 计数器和交换机队列遥测放到同一个时间轴上，通常比单独看任何一个告警更有效。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pause duration、传播路径、watchdog
|
|
|
|
DSCP/PCP、Trust、Queue counters
|
|
|
局部热点、ECMP 哈希碰撞、链路降速或拓扑不对称
|
|
|
|
|
|
|
|
Headroom 不足、XOFF 太晚或 Pause 未被对端接收
|
Headroom、线缆长度、PFC Rx/Tx、MTU
|
注意：计数器非零不等于故障。ECN 标记本来就是主动拥塞控制的一部分。判断时应该关注速率、持续时间、基线变化以及它与作业长尾的相关性。
检查端口是否降速、FEC 是否异常、CRC/FCS、symbol error、光功率和链路 flap。物理误码与拥塞丢包的处理方向完全不同。
|
|
|
|
|
|
Forward Error Correction，接收端利用冗余编码修复少量比特错误
|
corrected 持续快速增长表示链路质量变差；uncorrectable 表示错误已经无法修复，可能直接丢包
|
|
|
以太网帧完整性校验；接收端计算结果与帧尾校验值不一致时记错
|
报文在物理传输中损坏，常见于模块、光纤、DAC/AOC 或端口异常
|
|
|
|
信号衰减、噪声、线缆质量、模块兼容性或端口硬件存在问题
|
|
|
光模块的发送功率 Tx Power 和接收功率 Rx Power，通常以 dBm 表示
|
Rx 过低常见于光纤衰减、接头脏污或弯折；过高可能使接收器过载，需要与模块规格范围比较
|
|
|
|
模块接触不良、光纤故障、FEC 模式不匹配、端口故障或对端重启
|
其中，少量 FEC corrected 并不必然代表故障，关键是观察增长速率和历史基线；CRC/FCS、FEC uncorrectable、链路 flap 持续增加则应优先处理。不要在物理层错误仍在增长时直接调整 ECN、PFC 或 DCQCN 参数。
FEC / CRC / Symbol Error / 光功率 / Link Flap → 物理链路方向
ECN / CNP / PFC / Queue Occupancy / Buffer Drop → 拥塞控制方向
从 RNIC 到 Leaf、Spine 再到对端，逐跳核对 DSCP/PCP、Trust、Priority、TC 和 Queue。不要只看配置命令成功，要看实际队列计数是否增长。
参照第七节的拥塞控制闭环，依次核对交换机 ECN/CE、接收端 CNP Tx、发送端 CNP Rx、发送速率和队列水位。哪个信号没有按预期变化，就重点检查对应环节。
少量 PFC 不一定异常；持续 Pause、Pause 时长快速增长或多跳扩散才是危险信号。结合队列水位判断 XOFF 是否过早或过晚。
用 NCCL Tests 或业务的 Collective 指标复现，确认问题出现在 AllReduce、All-to-All，还是某个固定源/目的组合。再结合 ECMP、Rail 和交换机遥测定位热点。
先确认物理层、优先级映射和功能闭环正确，再修改 ECN、PFC 或 DCQCN 参数。一次只改一组参数，保留变更前后的队列、CNP、PFC 和作业性能数据。
-
-
接收端 RNIC 通过 CNP 把拥塞反馈给发送端；
-
发送端 DCQCN 降低对应流的发送速率，并在拥塞缓解后逐步恢复；
-
如果端到端反馈尚未生效，PFC 在队列接近危险水位时逐跳暂停，保护缓存不被打爆。
