x86-64、ARM64 与 RISC-V 跳转与调用指令：编码范围、设计动机与链接器策略 🧩
跳转指令（Jump）和调用指令（Call）是 CPU 控制流转移的两大基石。调用指令在跳转的同时保存返回地址，因此链接器对其处理有额外考量（如 PLT 生成与尾调用优化）。本文从指令编码出发，系统分析无条件跳转（
JMP/B/J）、调用（CALL/BL/JAL）、条件分支（Jcc/B.cond/BEQ）及间接跳转（BR/JALR）的硬件设计与链接器策略。
📑 目录
-
1. 引言：跳转指令的分类与编码约束 -
2. 基础概念：重定位、PLT 与链接器松弛 -
3. 无条件直接跳转（ JMP/B/J） -
4. 调用指令（ CALL/BL/JAL） -
5. 条件分支指令 -
6. 间接跳转与间接调用 -
7. 比较-跳转融合指令 -
8. 不同类型跳转/调用对链接器的影响 -
9. 链接器松弛与跳板生成策略 -
10. 链接过程中的内存布局变化示例 -
11. 综合对比总览 -
12. 总结与实用建议
1. 引言：跳转指令的分类与编码约束 🔍
跳转指令控制程序执行流的转移。根据目标地址的指定方式，主要分为四类：
-
• 无条件直接跳转：目标地址由指令中的立即数偏移量直接给出（如 JMP label），不保存返回地址。 -
• 调用指令：与无条件跳转类似，但额外保存返回地址（如 CALL label），用于函数调用。 -
• 条件分支：根据状态码（如 ZF、CF）决定是否跳转（如 JE label）。 -
• 间接跳转/调用：目标地址来自寄存器或内存（如 JMP RAX），范围不受限制。
在直接跳转（包括调用和条件分支）中，偏移量的位数（ ）直接决定了最大跳转距离。设指令对齐要求为 字节，则跳转范围为：
例如，ARM64 的 B 指令使用 26 位偏移，且要求 4 字节对齐，因此范围为
。
设计者确定 时需权衡三个因素：
-
• 硬件解码复杂度：立即数越宽，解码逻辑越复杂。 -
• 指令长度约束：在 32 位定长指令中，立即数字段与操作码、寄存器字段争抢位宽。 -
• 工具链补偿能力：链接器能否通过松弛（Relaxation）或跳板弥补硬件范围的不足。

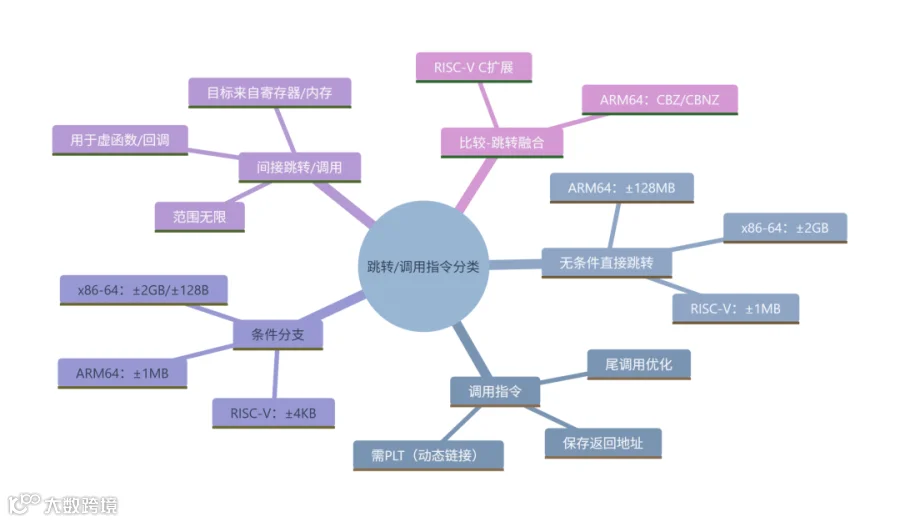

下图总结了指令分类与各架构的跳转范围概览：
下面我们逐一剖析三大架构的具体实现。👇
2. 基础概念：重定位、PLT 与链接器松弛 📚
在深入分析各架构之前，先明确三个链接器层面的核心概念。
2.1 重定位（Relocation）🔗
是什么：编译器生成目标文件（.o）时，外部符号的最终地址未知。编译器在指令的立即数字段预留占位（填 0），并生成一个重定位表项，告诉链接器：“这里需要修正！”链接器在合并所有目标文件后，根据符号的最终地址计算正确的偏移量并填入。
一个具体例子：x86-64 的 call foo 汇编后生成 E8 00 00 00 00（E8 是操作码，后 4 字节是占位），并伴随重定位表项 R_X86_64_PC32 指向符号 foo。链接时若 foo 位于 0x10000，当前指令地址为 0x200，则计算偏移量 0x10000 - (0x200 + 5)（因为 CALL 长度为 5 字节），将结果填入后 4 字节。✅
不同指令的重定位差异：
-
• 调用和跳转使用 PC 相对重定位。 -
• 条件分支的重定位需处理立即数位宽和编码格式。 -
• 间接跳转通常不产生重定位（目标来自寄存器）。
2.2 过程链接表（PLT）🧩
是什么：在动态链接中，外部函数（如 printf）的地址在加载前未知。PLT 是一段桩代码，用于在首次调用时解析实际地址并缓存。链接器为每个外部函数生成一个 PLT 条目，并将 CALL 重定位指向该条目，而非直接指向目标。
典型 PLT 条目（x86-64）：
foo@plt:
jmp *foo@got(%rip) ; 跳转到 GOT 中存储的地址
push 0 ; 压入标识符
jmp resolver ; 调用动态链接器解析
注意：只有调用指令才会触发 PLT 生成，无条件跳转（JMP）通常不会。因为调用需要返回地址，动态链接器只需拦截调用即可完成符号解析。🔑
2.3 链接器松弛（Linker Relaxation）✨
是什么：链接器在知道最终地址后，可以用更短或更高效的指令序列替换原来的较长序列，前提是语义完全等价。松弛的目的是缩减代码体积、提高缓存命中率。
常见松弛场景：
-
• x86-64： JMP rel32（5 字节）在目标距离 ±127 字节内可替换为JMP rel8（2 字节）。 -
• RISC-V： AUIPC + JALR（8 字节）在目标距离 ±1MB 内可替换为单条JAL（4 字节）——这是强制执行的。
松弛的代价：缩短指令会改变后续指令的地址，可能引发级联修正，增加链接时间。但这换来了更小的二进制体积和更快的执行速度。🚀

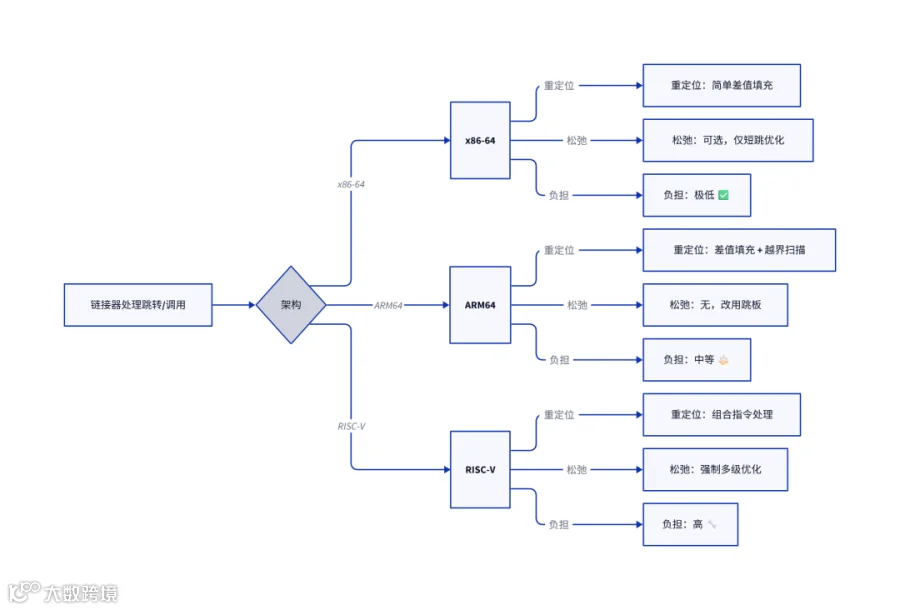

下图展示了三种架构的链接器在重定位和松弛上的总体负担对比：
3. 无条件直接跳转（JMP / B / J）🏃
纯粹的跳转只改变 PC，不保存任何返回信息。
3.1 x86-64 的 JMP rel32（±2GB）🦅
设计动机：x86 是 CISC（复杂指令集），指令长度可变，可以轻松容纳 4 字节立即数。±2GB 覆盖了几乎所有应用程序，链接器几乎无需担心越界问题。🎯
3.2 ARM64 的 B（±128MB）⚖️
设计动机：ARM64 采用固定 32 位指令长度，26 位已是立即数字段的上限（需保留操作码和寄存器位）。基于统计，95% 以上的跳转在 ±128MB 内。对于少数越界情况，链接器可插入跳板。📊
3.3 RISC-V 的 J（±1MB）🧗
设计动机：RISC-V 追求极简硬件，20 位立即数被拆成 4 个不连续字段，解码器只需导线重排即可提取，功耗极低。软件通过链接器松弛来弥补硬件范围的不足。⚡
4. 调用指令（CALL / BL / JAL）📞
调用指令与跳转的唯一区别：它在跳转前将返回地址保存到特定位置——x86-64 压入栈，ARM64 写入 X30，RISC-V 写入 rd（通常为 x1）。
4.1 x86-64 的 CALL rel32（±2GB）
4.2 ARM64 的 BL（±128MB）
4.3 RISC-V 的 JAL（±1MB）
远距离调用组合：当距离超过 ±1MB，RISC-V 编译器生成 AUIPC x1, hi20 + JALR x1, x1, lo12（8 字节），由链接器决定是否松弛为单条 JAL。📏
5. 条件分支指令 🌿
用于 if、for、while，通常具有局部性。
5.1 各架构条件分支对比
5.2 指令示例
x86-64：
cmp eax, ebx
je label
ARM64：
cmp x0, x1
b.eq exit
RISC-V：
beq a0, a1, loop
blt a0, zero, exit
5.3 设计动机
条件分支大多局限于循环和条件语句内部，具有强局部性，短偏移足以覆盖。短偏移节省了指令编码位宽，利于提高指令密度。🎯
6. 间接跳转与间接调用 🔄
目标地址来自寄存器或内存，范围不受限制。
6.1 各架构间接指令对比
6.2 RISC-V JALR 的独特优势
JALR 自带 12 位立即数偏移（±2KB），可用于：
-
• 跳转到 rs1 + 偏移的地址（如函数表项 + 常量偏移）。 -
• 减少额外 ADD指令，提升代码密度。
6.3 指令示例
x86-64：
jmp *rax ; 跳转到 rax 指向的地址
call *[rdi+8] ; 调用虚函数表第二项
ARM64：
br x16 ; 跳转
blr x1 ; 调用
RISC-V：
jalr x0, x1, 0 ; 返回
jalr x1, a0, 64 ; 调用 a0+64 地址处的函数
6.4 间接跳转/调用的必要性
-
• 实现运行时多态（虚函数）、回调函数、动态链接的延迟绑定。 -
• 不受范围限制，但代价是分支预测准确率下降。🎭
7. 比较-跳转融合指令 🎯
这类指令将比较和跳转合并为一条指令，减少指令数，提高密度。ARM64 提供丰富支持，x86 和 RISC-V 基础指令集无直接对应。
7.1 ARM64 的 CBZ / CBNZ（±1MB）
cbz x0, exit ; if (x0 == 0) goto exit
cbnz x1, loop ; if (x1 != 0) goto loop
-
• 重定位类型： R_AARCH64_CBZ26（实际 19 位） -
• 范围：±1MB（左移 2 位）
7.2 ARM64 的 TBZ / TBNZ（±16KB）
测试指定位是否为 0/1，偏移 14 位，范围 ±16KB。
7.3 RISC-V C 扩展
提供 C.BEQZ / C.BNEZ（16 位，±256B），属于压缩指令而非融合比较，但在短距条件跳转中效果类似。📦
8. 不同类型跳转/调用对链接器的影响 ⚙️

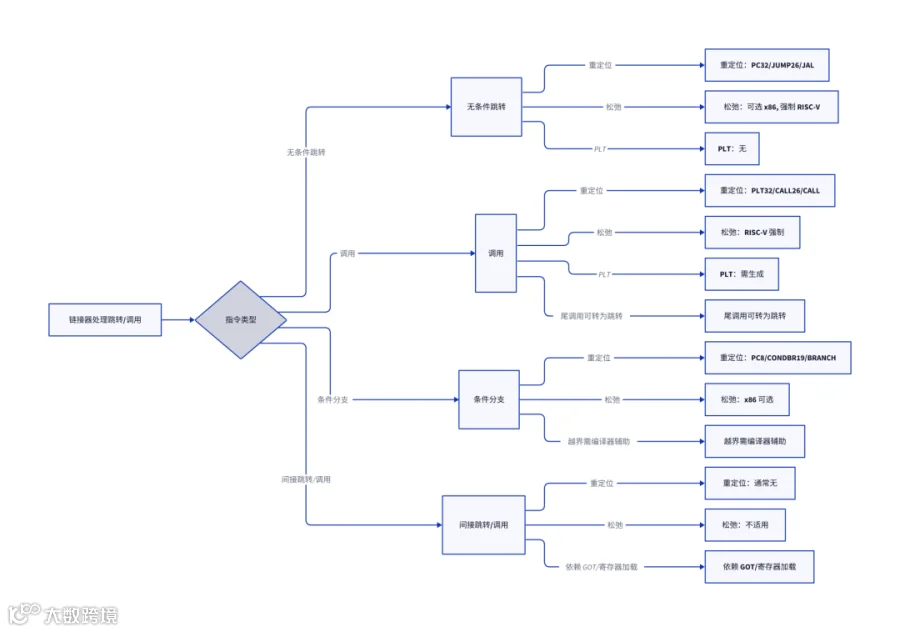

本章系统分析每种指令在链接器层面的不同行为。下图给出了总体影响框架：
8.1 重定位类型与计算方式差异 📌
关键差异：
-
• 调用指令的重定位类型常与跳转分开（如 x86 的 PLT32vsPC32），以便链接器决定是否生成 PLT。 -
• RISC-V 调用使用组合重定位 R_RISCV_CALL，链接器必须同时处理两条指令。 -
• RISC-V 条件分支需特殊编码立即数（拆分字段），重定位需处理位段重组。🧩
8.2 松弛能力与优化方向 🧘
松弛收益排序：RISC-V 调用 > x86 条件分支 > x86 跳转 > ARM64 无。
链接器实现复杂度：
-
• x86-64：只需检查距离，简单替换操作码和立即数。 -
• ARM64：无松弛，但需扫描越界调用并分配跳板。 -
• RISC-V：必须遍历所有 R_RISCV_CALL重定位，尝试两级松弛，并级联修正后续地址（因为指令长度变化）。🔧
8.3 PLT 与动态链接的特殊要求 🌐
-
• 调用指令是唯一需要 PLT 的类别。 -
• 跳转指令通常不生成 PLT。 -
• 在尾调用优化中，链接器可将 CALL重定位转换为JMP重定位，跳过 PLT，提高性能。🏃
8.4 返回地址栈（RAS）与链接器的约束 🧠
-
• 调用指令必须与返回指令配对，否则 RAS 会预测错误。 -
• 跳转指令不影响 RAS。 -
• RISC-V 的 JAL返回寄存器可配置（rd可指定），链接器需识别调用约定才能进行尾调用优化。
9. 链接器松弛与跳板生成策略 🛠️

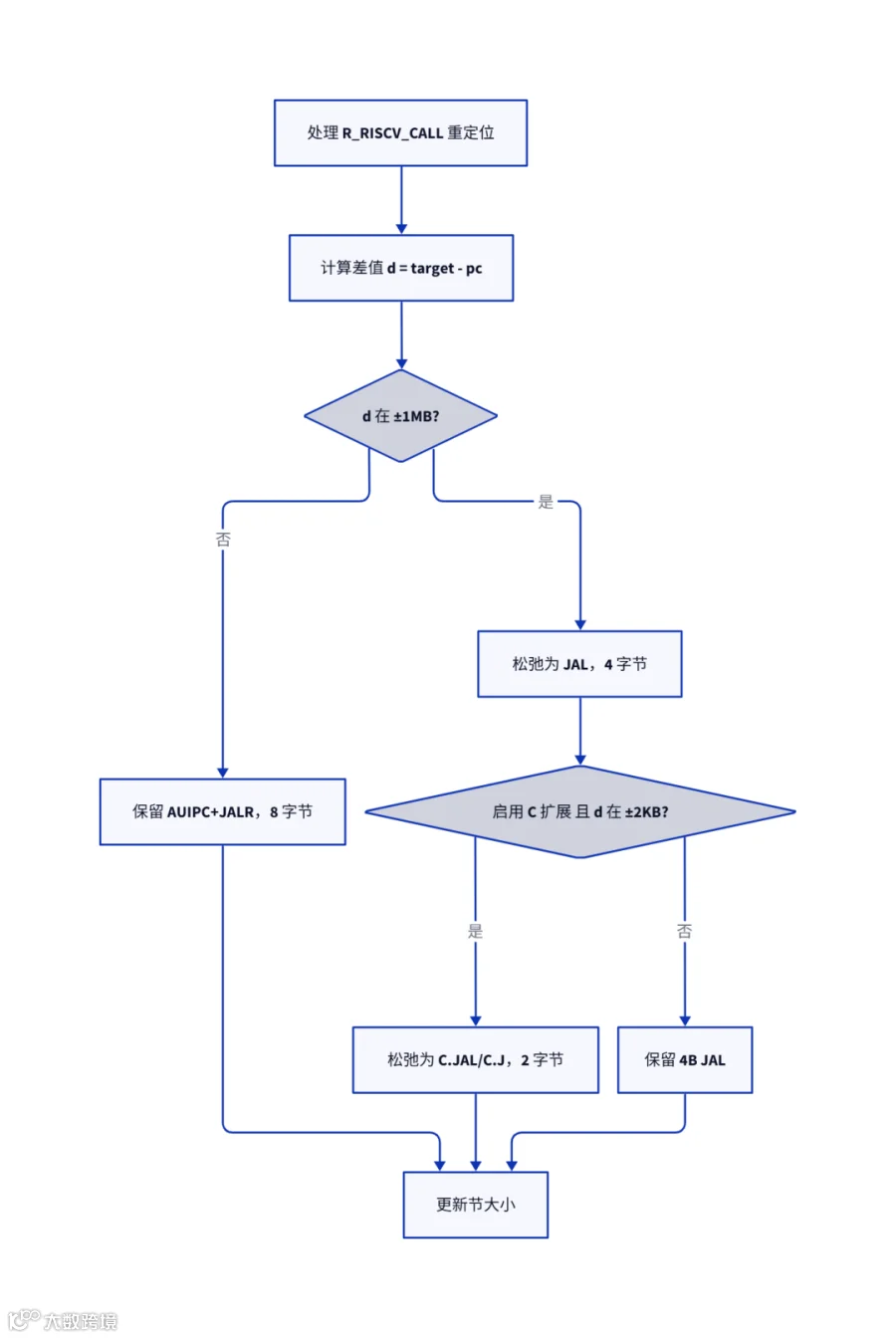

9.1 RISC-V 的强制松弛流程（Mermaid 图）
9.2 ARM64 的越界跳板（Veneer）插入
当 B / BL 超出 ±128MB，链接器插入跳板（12~16 字节）：
ADRP X16, target_hi
ADD X16, X16, target_lo
BR X16 ; 或 BLR X16（用于调用）
原始 B/BL 指向跳板（距离在范围内）。多个调用可共享同一跳板。🔄
9.3 x86-64 的可选短跳优化
若 JMP rel32 距离在 ±127B，替换为 JMP rel8（2B 代替 5B），省 3 字节。同样适用于条件分支 Jcc（6B→2B，省 4B）。✨
9.4 调用与跳转在链接器中的差异化处理 ⚙️
10. 链接过程中的内存布局变化示例 📂
假设目标文件有三个指令指向外部 foo（地址 0x80000000），最终布局如下（每一行是一个地址）：
注意：ARM64 的跳板使用 BLR X16（调用）而非 BR，确保返回地址正确存入 X30。✅
11. 综合对比总览 📊

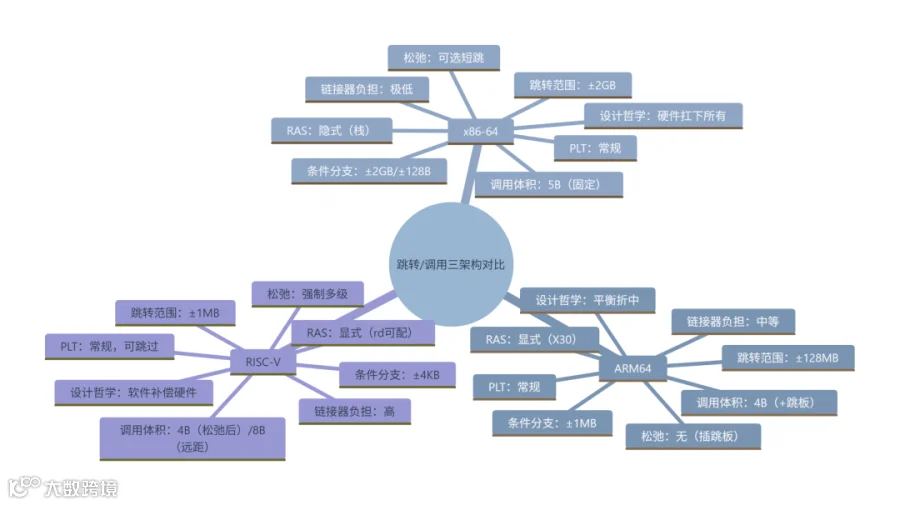

下面的思维导图汇总了三种架构在各维度上的差异：
12. 总结与实用建议 🧘
12.1 各架构设计哲学回顾
12.2 给开发者的实用建议 💡
-
• 性能敏感代码：优先使用直接调用（ CALL/BL/JAL），避免间接调用（破坏预测）。 -
• 大型 C++ 项目：启用链接时优化（LTO）和函数重排，使频繁调用的函数保持在 ±1MB（RISC-V）或 ±128MB（ARM64）内，避免跳板。 -
• 动态链接：使用 -fno-plt让CALL直接通过 GOT 间接跳转（减少 PLT 开销），但会增加一次内存加载。 -
• 嵌入式开发：RISC-V 需强制开启 -mrelax，否则所有调用都是 8B，无法利用短跳优势。
12.3 核心要点 🎯
-
• 调用与跳转的唯一区别在于是否保存返回地址，这直接影响了 PLT、RAS 和尾调用优化。 -
• 条件分支的范围普遍短于调用，利用了程序的局部性原理。 -
• 间接跳转/调用实现了运行时多态，但代价是分支预测准确率下降。 -
• 三种架构对“硬件 vs 软件”的权衡各有侧重：x86 硬件扛下所有，RISC-V 把包袱甩给链接器，ARM64 折中。
理解每条跳转/调用指令的位宽限制与链接器行为，是写出高性能、高密度机器码的基础。🌱
