一文秒懂：数据中心冷却塔选型，“横流冷却塔”与“逆流冷却塔”的差异对比！

随着数据中心单机柜算力密度持续提升，冷却系统的能效与稳定性直接决定数据中心 PUE 水平与运营成本。冷却塔作为冷水系统的核心换热设备，其选型是冷却方案设计的关键环节。

当前开式横流与逆流冷却塔是行业主流选型，本文从工作原理、量化指标等维度展开系统对比，为数据中心冷却选型提供直观参考。

传统冷却塔是利用水的蒸发吸热效应实现冷却水降温的换热设备，按水与空气的流动方向可分为横流与逆流两类，本章重点介绍数据中心常用的开式横流冷却塔与开式逆流冷却塔。

1.开式横流冷却塔

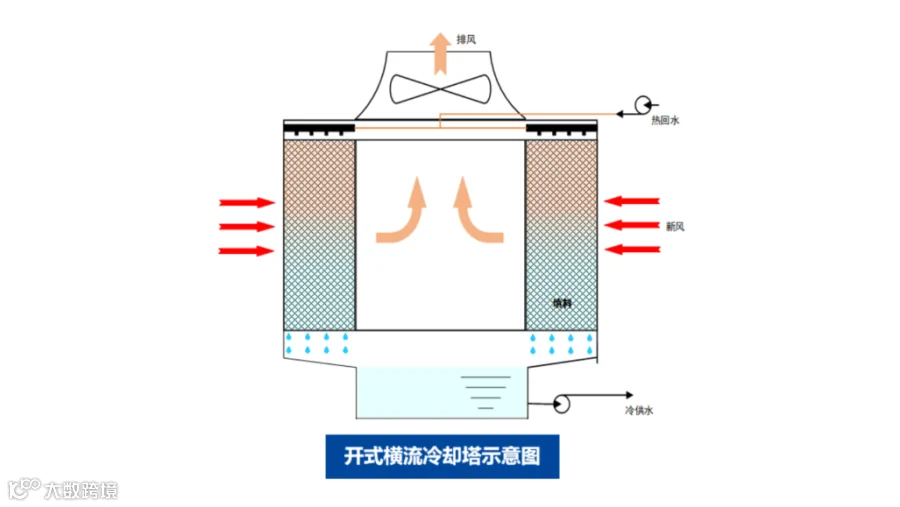

◾工作原理：冷空气在风机带动下从塔体侧面进风口进入，沿水平方向穿过填料层，与填料内垂直下落的冷却水形成正交接触。冷却水采用重力布水方式，依靠重力自然下落并在填料表面均匀形成水膜，填料的核心作用是扩大水与空气的接触面积、延长换热时长。冷空气掠过水膜表面时，首先通过温差驱动的显热交换带走水中热量，实现初步降温；同时部分水膜蒸发吸收汽化潜热，进一步降低水温。降温后的冷却水落入塔底集水盘，通过冷却水泵输送至主机端，完成闭式循环。

◾核心特点：

☑运行能效更优：采用重力布水、水平进风正交换热结构，通风阻力小，同工况下风机功耗更低，耗电比仅 0.027kWh/m³，长期运行能耗优势明显。

☑运维作业便捷：塔体预留内部检修通道，配套塔顶专用检修平台，填料、布水系统的检查与更换操作难度低，日常维护效率高。

2.开式逆流冷却塔

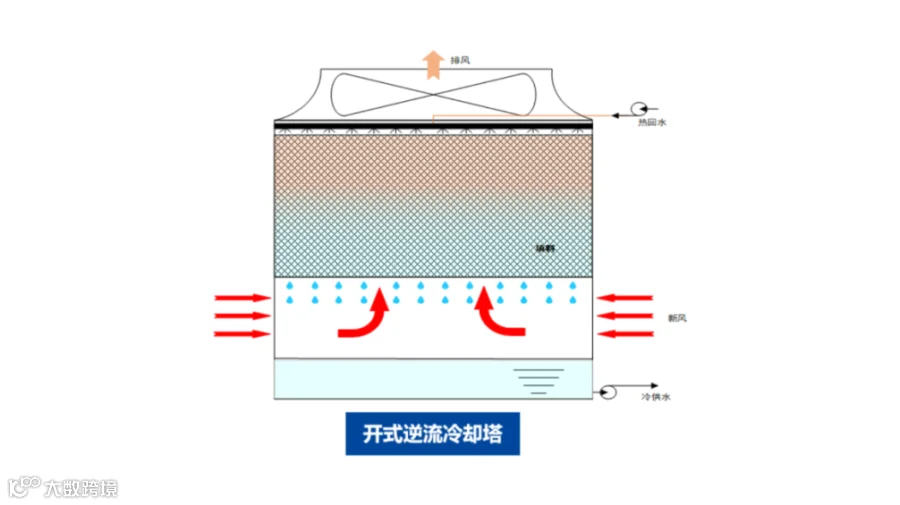

◾工作原理：冷空气在风机带动下从填料下方的进风口进入，沿垂直方向向上穿过填料层，与填料内垂直下落的冷却水形成逆向接触。冷却水通过喷嘴压力布水方式，在填料表面喷射形成均匀水膜，填料同样起到增大换热面积、延长换热时间的作用。冷空气与水膜逆向流动过程中，通过显热交换带走水中热量，同时伴随部分水膜蒸发吸收汽化潜热，实现水温下降。冷却后的水落入集水盘，经冷却水泵输送至主机循环使用。

◾核心特点：

☑理论换热效率更高：采用喷嘴布水、逆向对流换热结构，气水逆向接触更充分，单位换热面积的热交换强度理论上优于横流塔。

☑综合成本偏高：同规格下设备造价为横流塔的 1.28 倍，且通风阻力大导致运行功耗更高，全生命周期 TCO 为横流塔的 1.21 倍，同时封闭塔体结构运维难度更大。

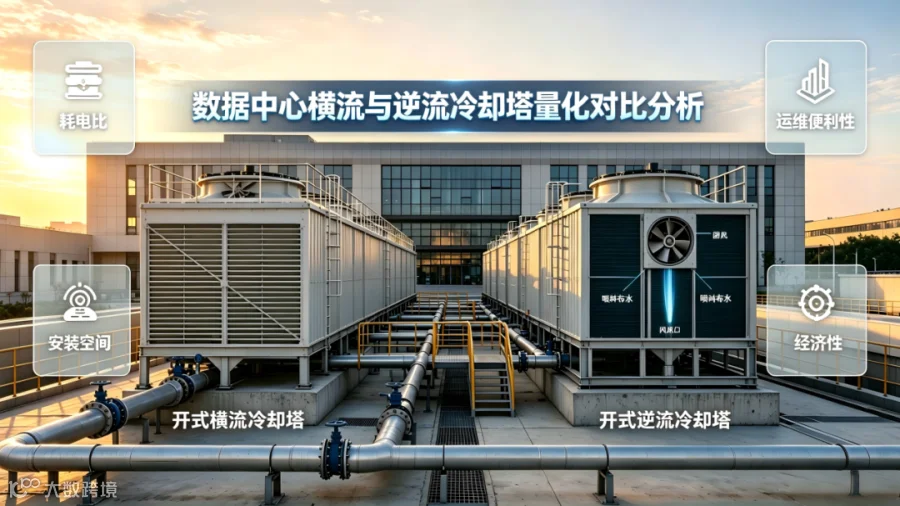

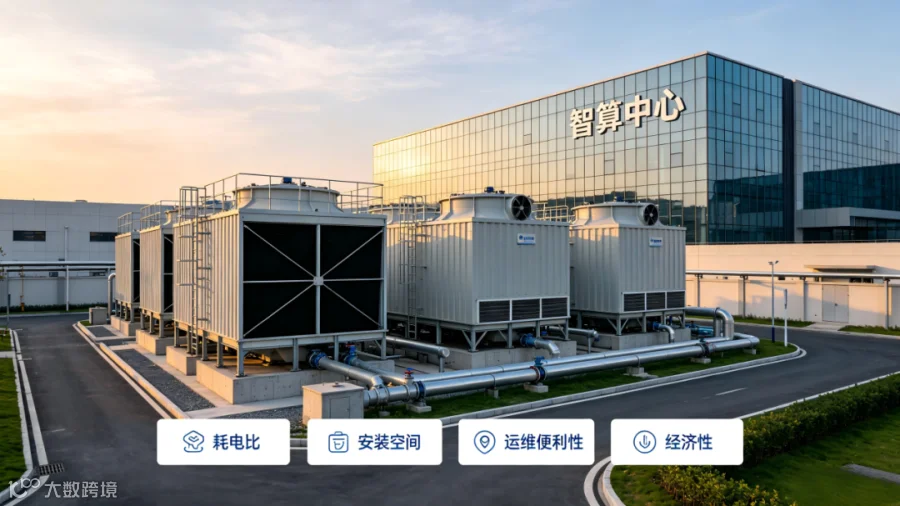

本章基于统一工况展开量化对比，设定条件为：冷却塔进出水温度 37/32℃、设计湿球温度 28℃、冷却水流量 500m³/h，从耗电比、安装空间、运维便利性、经济性四个维度对两类冷却塔进行综合分析。

1.耗电比

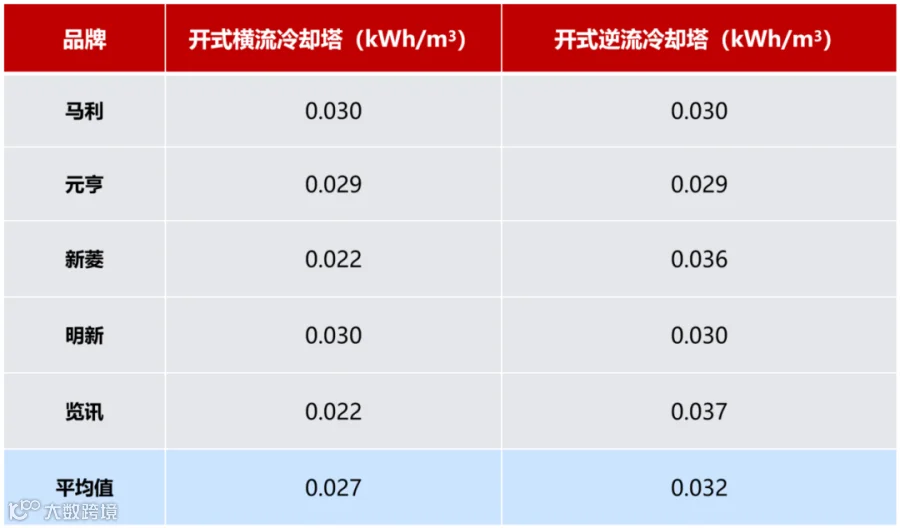

即冷却塔功耗与冷却水流量的比值，是衡量冷却塔能效的核心指标。同工况下，开式横流冷却塔平均耗电比为 0.027kWh/m³，开式逆流冷却塔平均耗电比为 0.032kWh/m³，逆流塔耗电比约为横流塔的 1.19 倍。

从换热原理看，逆流塔逆向接触的换热效率理论上更高，但相同冷却水流量下两类塔体体积相近，逆流塔因气流与水流逆向运动，通风阻力更大，风机电机功耗相应提升；同时逆流塔的高效换热区集中在塔体内圆区域，外围 20%~30% 的区域属于低效换热区。综合作用下，同流量下逆流塔的耗电比与横流塔相当或略高。

2.安装空间

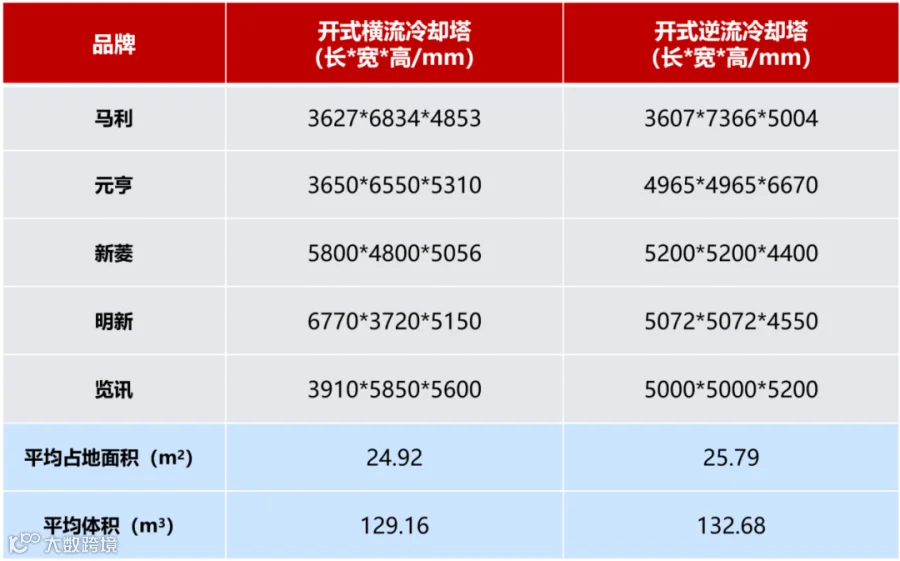

从占地面积看，开式逆流冷却塔占地面积为横流塔的 1.03 倍；从整体体积看，逆流塔体积同样为横流塔的 1.03 倍，二者空间占用基本相当，对室外场地的要求差异不大。

3.运维便利性

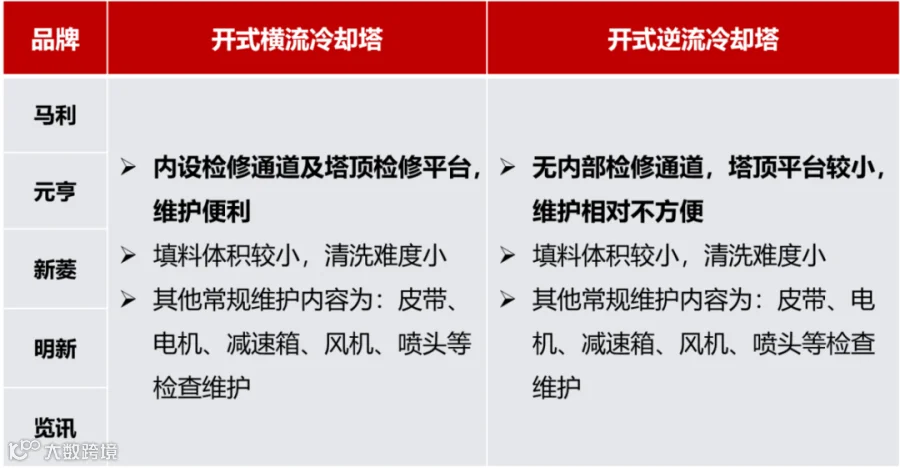

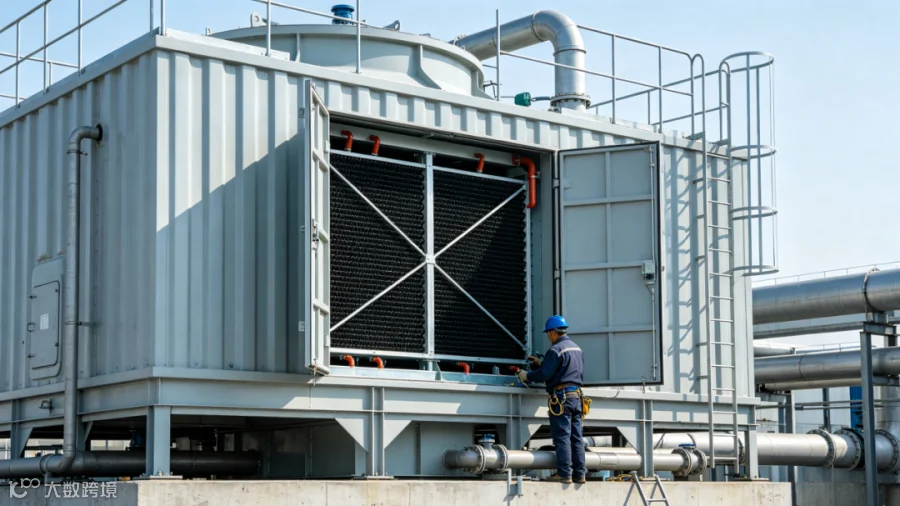

◾开式横流冷却塔内部设置检修通道，塔顶配备专用检修平台，运维人员可便捷进入塔内对填料、布水系统进行检查与更换。

◾开式逆流冷却塔多为封闭结构，无内部检修通道，塔顶检修平台尺寸较小，运维人员进入塔内作业难度大，填料更换等维护工作相对不便。

4.经济性

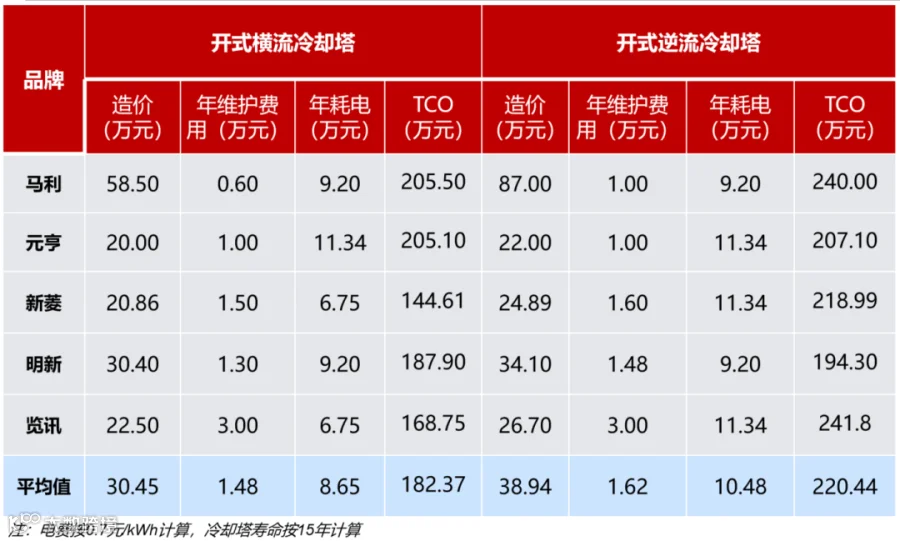

同规格下开式逆流冷却塔造价为横流塔的 1.28 倍；从全生命周期总成本（TCO）看，逆流塔全生命周期 TCO 为横流塔的 1.21 倍，差异主要来自初期采购成本与长期运行电费的叠加。

整体来看，开式横流与逆流冷却塔在换热原理上同源，但气流与水流的接触方式差异带来了能效、运维与成本上的不同表现。横流塔在运行能效、运维便利性与综合成本上具备明显优势，逆流塔理论换热效率更高但投入与运行成本也相应上升。

数据中心选型时需结合场地条件、能效目标与运维能力综合判断。在你的项目实践中，会更倾向于选择哪一类冷却塔呢？
