发射机 TX 测试（决定辐射、速率及频谱合规）
一、BR 基础发射测试项
1. 输出功率 TRM/CA/01/C
Class 1：最大 20dBm，适用于远距离工业模组；
Class 2：-6dBm 至 4dBm，适用于桌面打印机及通用 IoT 设备；
Class 3：小于 0dBm，目前应用较少。
测试需覆盖低、中、高三个信道的峰值与平均功率，以满足 FCC、CE 等辐射合规要求。
2. 功率控制 TRM/CA/03/C
3. 20dB 带宽 TRM/CA/05/C
4. 邻信道功率 ACP TRM/CA/06/C
5. 调制特性 TRM/CA/07/C
6. 初始载波频率容限 TRM/CA/08/C
二、EDR 高速发射专项测试
1. EDR 相对发射功率
2. DEVM 误差矢量幅度
3. EDR 带内杂散辐射
接收机 RX 测试（灵敏度直接决定通信距离）
1. 单时隙/多时隙灵敏度
2. 最大输入电平
3. 抗干扰专项（需外接信号源）
4. EDR 接收机专项
蓝牙音频测试（针对带语音交互设备）
两套测试方案：研发调试 vs 产线自动化质检

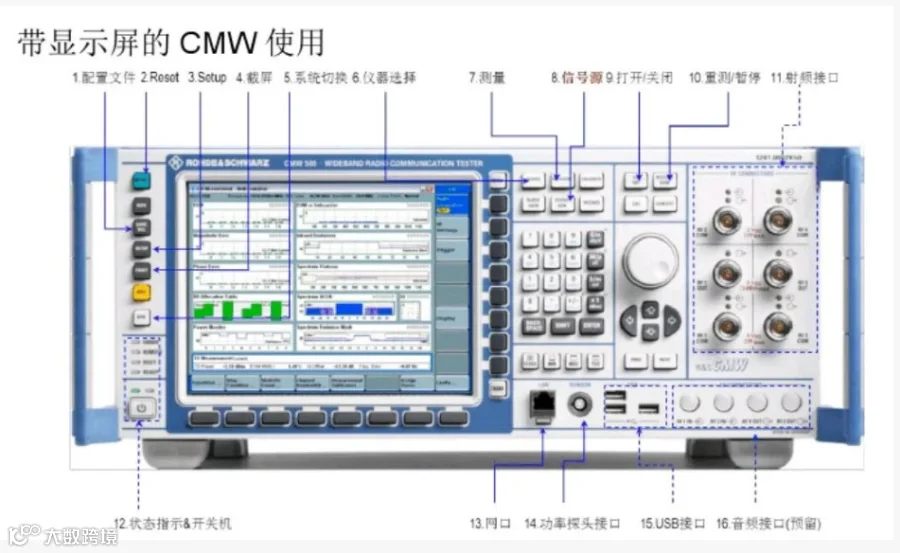

3.1 研发调试：R&S CBT 全功能方案
适用场景：蓝牙芯片方案验证（如瑞煜、ESP32 系列）、样机射频故障复现、多设备兼容性调试及认证预测试。
3.2 产线批量测试：CBTgo 自动化程序或其他品牌仪器
完整流程：设备上电→综测仪寻呼建链→进入射频环回测试模式→自动跑完 TX/RX 关键指标→数据存储与自动判定。
支持远程指令控制，单台 PCBA 或成品整机测试仅需数秒，适配大批量流水线检测。
测试模式激活方式
2. 串口本地指令激活：量产首选方案，可规避配对干扰导致的测试失败。
硬件工程师实操避坑指南
1. 多设备干扰优先开启 AFH 自适应跳频
2. 功率等级按需选型
3. 认证前置摸底，减少复测成本
4. 产线测试优先串口激活模式
以下补充适用于蓝牙设备 RF 部分的详细测试技术说明：
功率测试：输出放大器为选件，虽可提升 Class 1(+20dBm) 输出功率，但应避免过大功率造成不必要的电池耗电。无论设计功率高低，接收器均需具备接收信号强度指示 (RSSI)，以便不同功率设备间通信，功率斜率可通过控制放大器偏置电流实现。
频谱与调制：不同于 DECT 或 GSM，蓝牙频谱测试不仅限于功率控制和调制误差，测量间隔需足够长以采集斜率和调制造成的影响。时间选通测量能迅速确定缺陷，具有极高价值。
频率误差：规范选取较短的 4 微秒或 10 微秒选通周期，可能引入测量不确定性。窄时间开口意味着较高测量带宽截止频率，会引入噪声；短间隔测量中，量化噪声或振荡器边带噪声占比较大。设计范围需考虑超过参考晶振产生的静态误差。
频率漂移：漂移测量结合短数据组与长脉冲结果。若发送器采用采样 - 保持设计，可能出现误差。波形图上若观察到 4kHz 至 100kHz 的纹波状调制成分，表明电源去耦合需优化。
调制校准：发送路径中 VCO 直接调制时，为避免 PLL 剥离带宽内调制成分，可采用传输器件开路或两点调制相位误差校正。需注意避免频率漂移，并校准相位调制器以确保不同数据码型调制的响应平坦度。
码型测试：规范检查 11110000 和 10101010 两种码型的峰值频率偏移。GMSK 滤波器输出在 2.5bit 后达最大值，前者检查此点，后者检查截止点和形状。理想情况下，1010 码峰值偏移应为 11110000 的 88%。

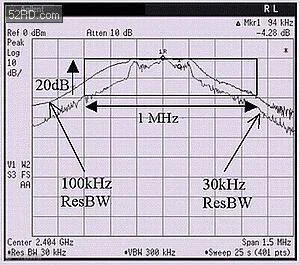

带内频谱：-20dB 测试确认调制和脉冲信号在 1MHz 宽波段内。通过设置 10kHz 分辨率带宽并使用峰值保持法测量。该方法允许波形偏离中心频率，效果类似信号模板内对中。
邻近信道测量：作为系列点频测量的一项，非选通扫描是快速检查方法。选通测量虽为组合测量，但在特定场景下仍被使用。
带外频谱：倍频技术用于防止 RF 通过耦合返回 VCO 拉动中心频率。需在 RF 输出路径消除次级谐波，特别是当它们可能危及 GPS 接收器或蜂窝无线设备时。

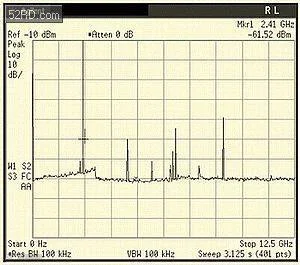

图 3 显示设备信号不存在次级谐波，但会产生超过 9GHz 的谐波，可用标准频谱分析仪测量。研究工作虽可使用更快扫描时间，但仍需数秒。长扫描时间需配备深数据捕获缓冲器的新型频谱分析仪。

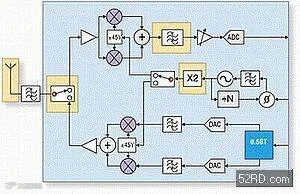

部分设计在收发路径均采用 IQ 混频，提高集成度并将信号处理转为数字处理。前端增添镜像抑制混合电路，随着硅片技术集成度提高，这种做法更为经济。
IQ 级校准需谨慎，已有多篇关于雷达和蜂窝应用的技术文章介绍相关序列和信号。RF 输出直接应用 IQ 调制可能显著影响信号，但调制器未对准频率误差影响较小，因频率仅为相位改变率，虽难以在频谱上鉴别。
IQ 调制误差意味着存在幅度调制，可用功率 - 时间显示检测，或用矢量分析仪详细调查。IQ 调制器也可用于整形功率斜坡，体现选通测量的价值。接收链测量前需测量误码。零中频系统可通过查找接收器混频器输出和 ADC 输入之间的 DC 块识别。LO-RF 反馈等非理想情况会产生随输入频率改变的直流成分，需认真处理。边带抑制方面，0.1dB 增益误差或 1 度相位误差将使边带降低约 40dB。
分析 IQ 波形：矢量分析仪能解调各种信号。在 IQ 设计过程中，除 FSK 外还需考虑蓝牙 2、蜂窝技术或 LAN 等其他制式。

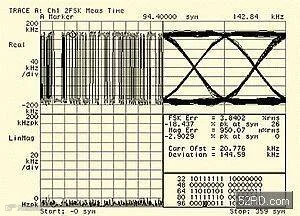

为全面了解设备性能，需具备多角度分析能力。图 5 展示了四种观察相同数据的方法：偏差观察提供快速直观确认，眼图和 FSK 误差显示调制质量，解调数据观察则用于检查前同步码、报头、同步字和有效载荷数据。
设计模拟：高级集成关注模拟工具，不仅能评估电路拓扑结构，还能注入有效和受损信号。近期两大进展有利于产品开发：一是数字信号发生器与矢量信号分析块的集成，实现模拟与实际测试互换；二是自动化设计指南，让用户更好地用设计软件评估实际电路。
接收器测试：鉴别器作为混频器/调谐电路需校准。设计特性描述中需注意结果的非正态分布。调谐电路/混频器的相位/频率特性限制了其价值，延迟线鉴别器是另一种选择但也需校准。
前端放大器设计关注干扰抑制而非最佳噪声系数。许多技术可通过接收器链动态改变增益以优化有害信号抑制。对信号发生器使用同步脉冲幅度调制，对 AGC 系统特别是软件控制系统的脉冲间响应测试很有用。
测试接收器跳频：蓝牙设计中的本地振荡器边带效应会在全部调谐范围造成小于 300 微秒的时滞。发送期间，需在 ISM 频段接收测试频率或另一端选择频率，VCO 每次转换跳回接收器频率。每一脉冲均可用于数据传输，使用连续序列可在无需跳频源的情况下进行测试。比特转换成数字格式后即可进行 BER 测试。
END
