QC 七大手法完整详解：制造业质量改善必备实战手册
前言
在生产制造与品质管理中，不良品频发、客诉反复、故障根源难寻是常见痛点。许多分析仅凭经验与感觉，导致改善治标不治本。QC 七大手法（QC 七大工具）作为一套标准化、数据驱动的方法论，是品质工程师与管理者必须掌握的基础工具。

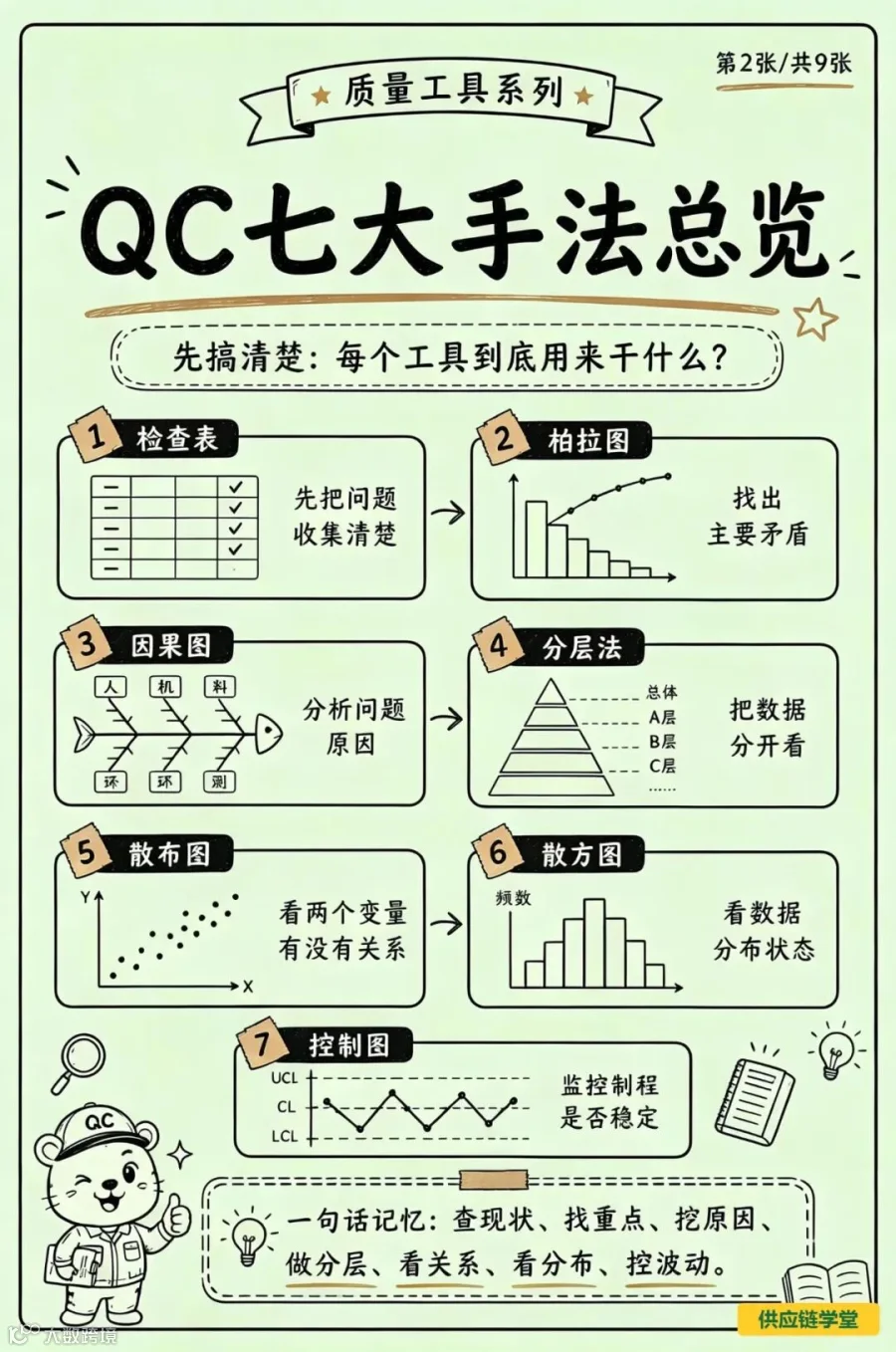

七大工具的使用逻辑可概括为：查现状、找重点、挖原因、做分层、看关系、看分布、控波动。其完整改善链路为：利用检查表收集数据 → 柏拉图锁定关键问题 → 鱼骨图深挖根本原因 → 分层法拆分隐藏差异 → 散布图验证变量关联 → 直方图观察数据分布 → 控制图持续监控过程稳定性。
以下结合实战场景，逐一解析各工具的原理、用法及实操要点。

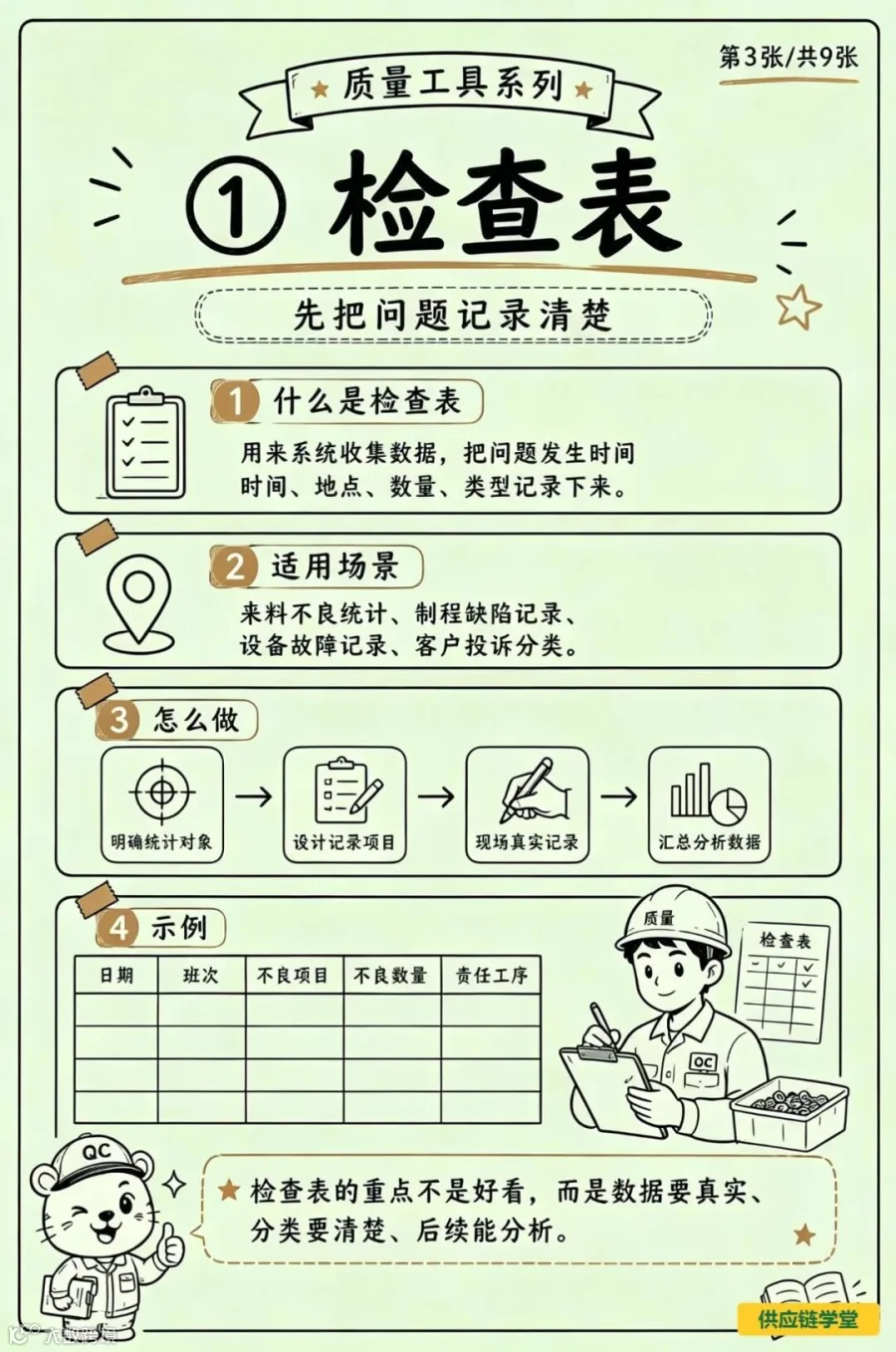

一、检查表：质量分析的起点
1. 工具定义
检查表是标准化的数据收集表单，旨在系统、客观地记录问题，将零散的现场信息转化为可分析的数据。它是 QC 七大手法的基础，缺乏规范记录，后续分析将无从谈起。
2. 核心作用
统一记录标准，避免主观判断；清晰记录不良类型、时间、班次及数量，实现问题可视化；为柏拉图、分层法等后续分析提供原始数据源。
3. 适用场景
来料不良统计、产线缺陷记录、设备故障台账、客户投诉分类、巡检点检记录。
4. 实操步骤
1. 明确统计目标；
2. 设计记录项目（划分不良类别、班次、设备等）；
3. 现场如实记录，禁止事后估算或篡改；
4. 定期汇总数据并开展分析。
5. 实战提醒
检查表的核心在于数据真实、分类清晰、便于提取。表单设计应简洁，确保一线员工能长期坚持填写。

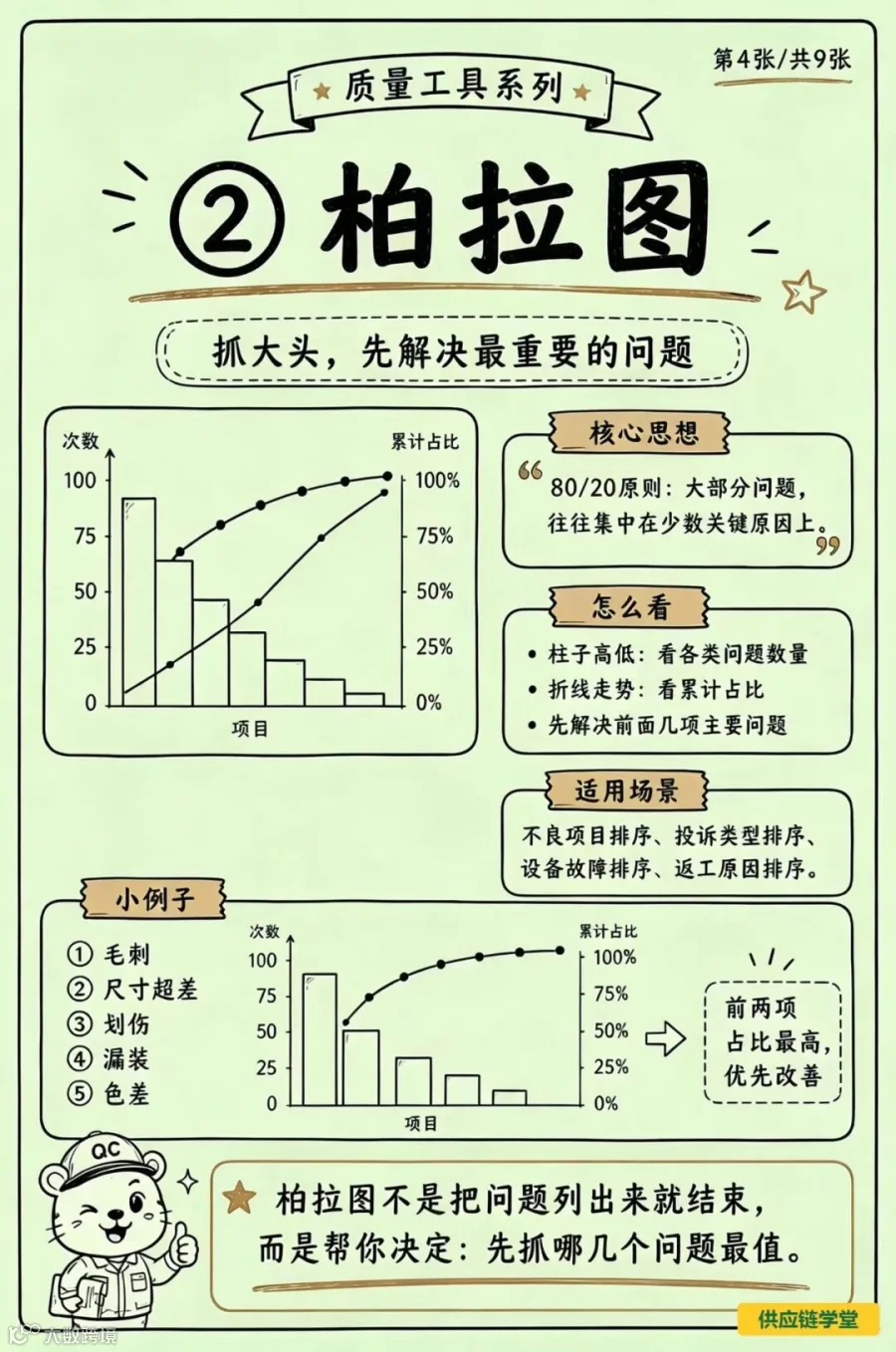

二、柏拉图：抓住 20% 关键问题
1. 工具定义
柏拉图基于80/20 二八原则，即绝大多数损失往往来自少数关键问题。图表由柱状图（频次）与累计百分比折线构成。
2. 核心作用
从杂乱问题中快速筛选出优先改善项目，避免资源分散，解决“平均用力”导致的低效问题。
3. 图表解读
• 柱子高低：直观对比各类问题发生数量；
• 折线走势：查看问题累计占比；
• 改善策略：优先解决占比最高的前 2～3 项问题。
4. 适用场景
不良项目排序、客户投诉类型统计、设备故障分类、返工原因分析。
5. 实战提醒
柏拉图的结论是明确优先解决哪些问题。绘图并非终点，必须针对重点项目启动专项改善。

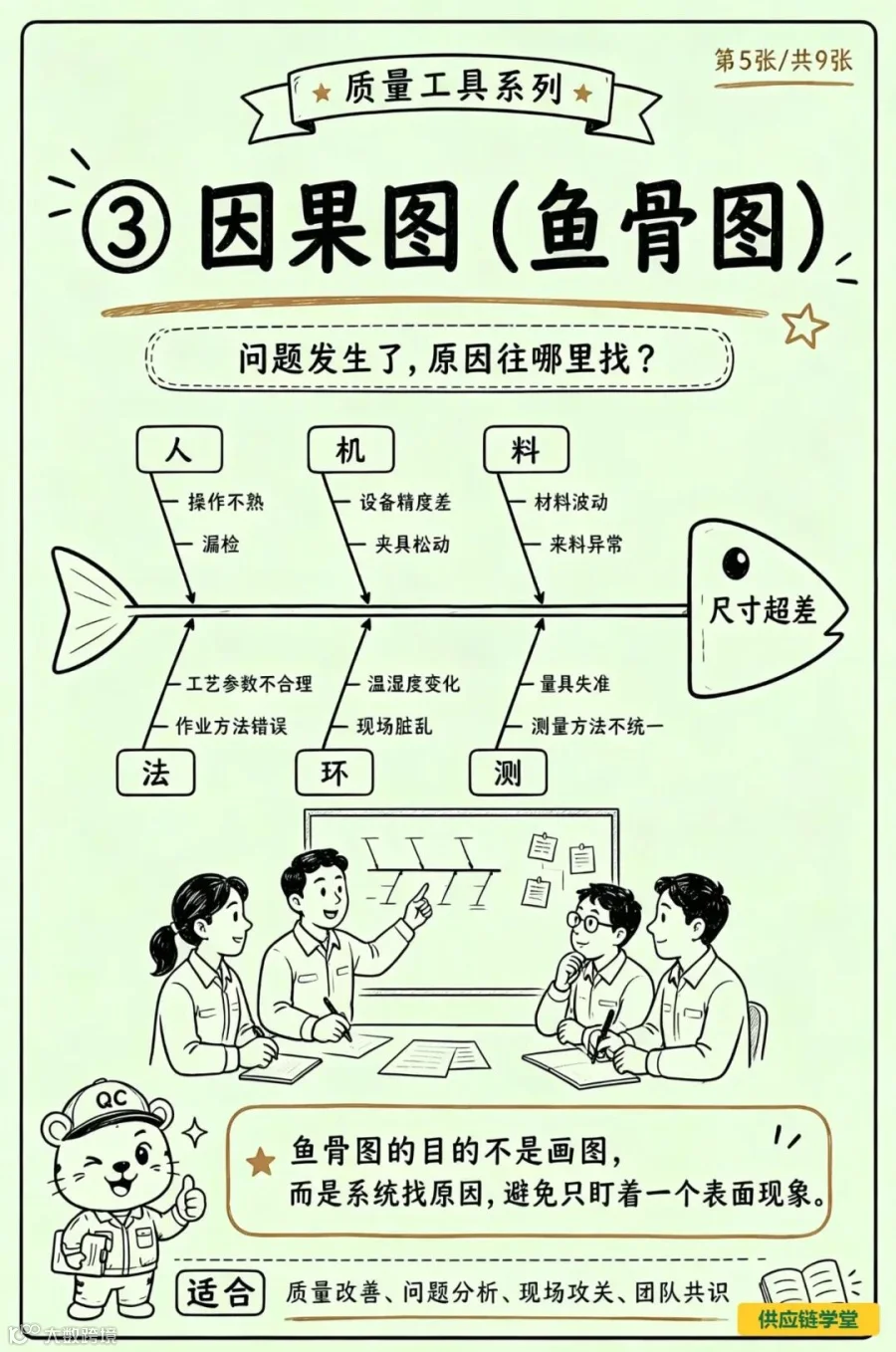

三、因果图（鱼骨图）：系统挖掘根本原因
1. 工具定义
因果图又称鱼骨图，将“待解决问题”作为鱼头，从人、机、料、法、环、测六大维度梳理诱因。大骨代表主因，小骨细化次要原因。
2. 核心作用
打破“单点思考”，带领团队系统性排查诱因，避免遗漏深层根源，适用于小组头脑风暴与现场攻关。
3. 六大分析维度
• 人：技能、责任心、熟练度、培训情况；
• 机：设备精度、工装夹具、保养状态；
• 料：原材料材质、来料波动、辅料品质；
• 法：作业流程、工艺参数、操作指导书；
• 环：温湿度、粉尘、照明、5S 环境；
• 测：量具精度、检测方法、判定标准。
4. 适用场景
质量异常分析、制程不良攻关、客户投诉复盘、新品试产研讨。
5. 实战提醒
绘图时需持续追问“为什么”，务必找到根本原因，而非停留在浅层诱因。

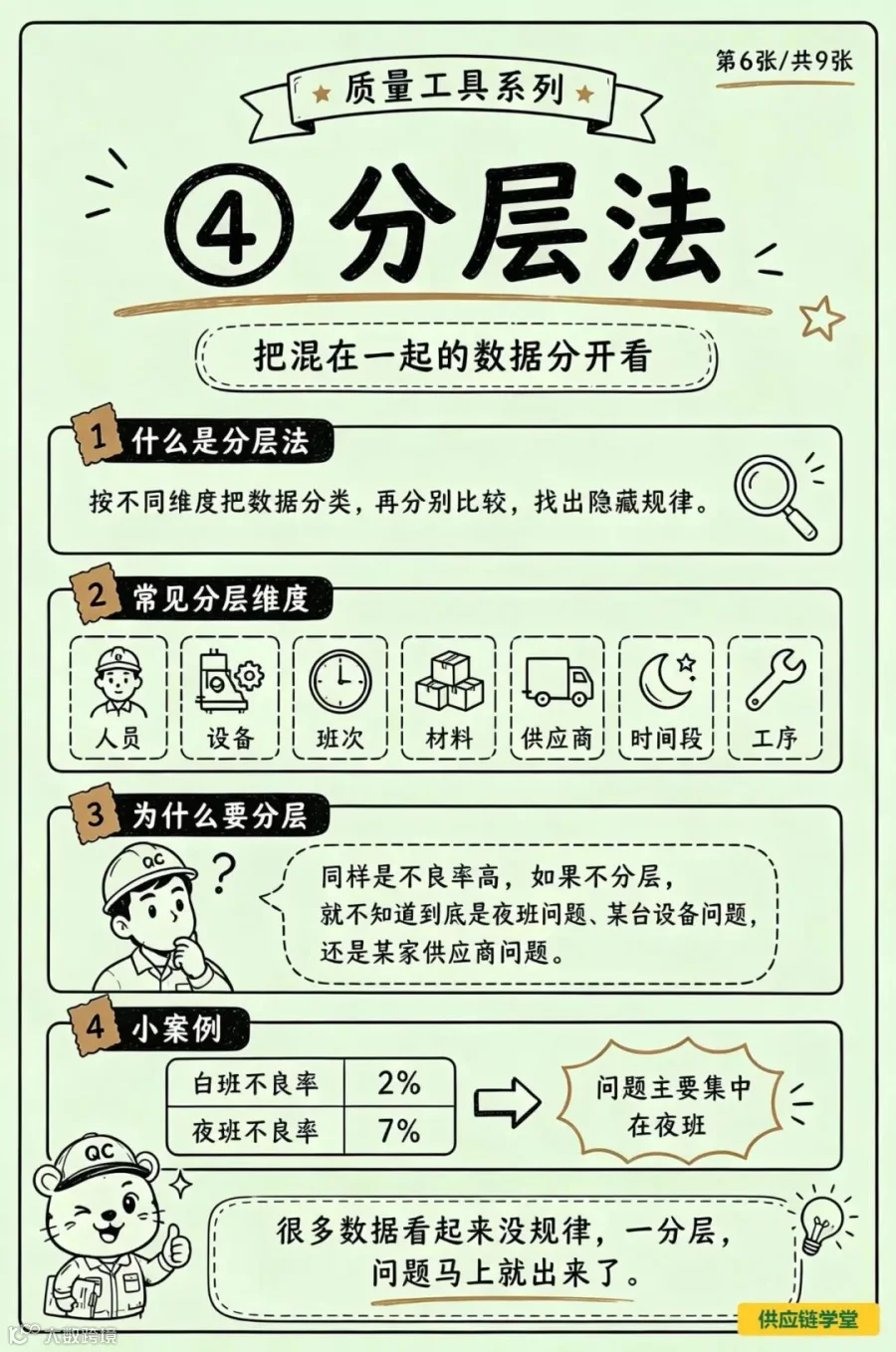

四、分层法：拨开数据迷雾
1. 工具定义
分层法的核心是将混合数据按不同维度拆分对比。汇总数据常掩盖异常，分层后问题源头往往立现。
2. 核心作用
消除数据“平均化”带来的误导，精准定位差异来源。例如：整线不良率 5% 看似正常，分层后发现夜班高达 7%，即可锁定管理问题。
3. 常用分层维度
人员、设备、班次、原材料、供应商、时间段、工序、机台。
4. 适用场景
跨班组不良对比、不同供应商来料品质区分、新旧设备产出质量对比。
5. 实战提醒
数据分析时应优先分层，再做其他图表分析，以免误判。

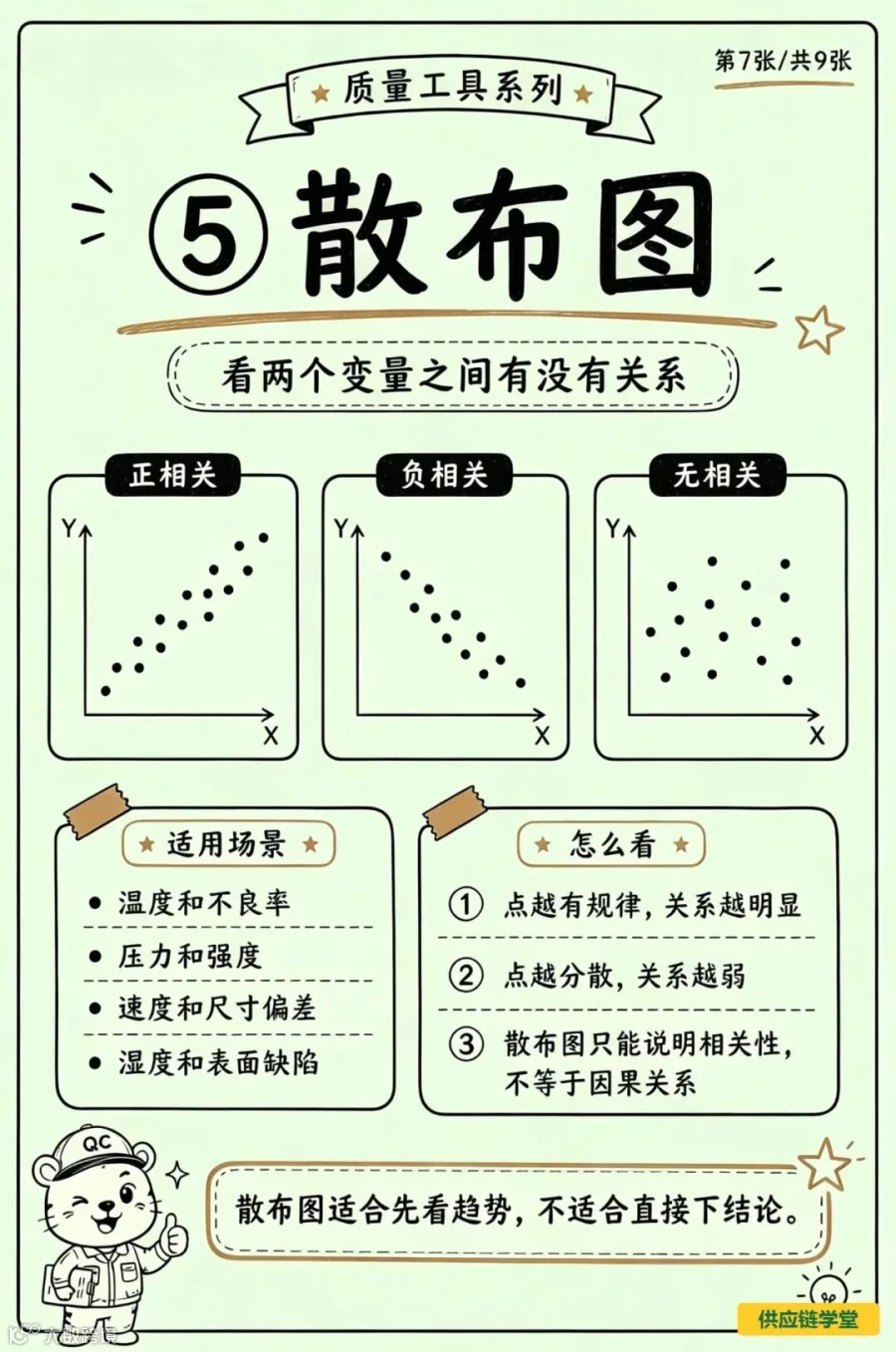

五、散布图：判断变量关联性
1. 工具定义
散布图通过描点展示两组对应变量的分布形态，以此判断相关性。
2. 相关性类型
• 正相关：X 增大，Y 同步增大；
• 负相关：X 增大，Y 随之减小；
• 无相关：无明显规律；
• 曲线相关：呈现非线性变化。
3. 核心作用
验证工艺参数、环境条件与品质结果之间的关联，为工艺优化提供依据。
4. 适用场景
温度与不良率、压力与强度、速度与尺寸偏差、湿度与表面缺陷研究。
5. 实战提醒
散布图仅证明相关性，不等于因果关系，需结合其他工具综合判断。

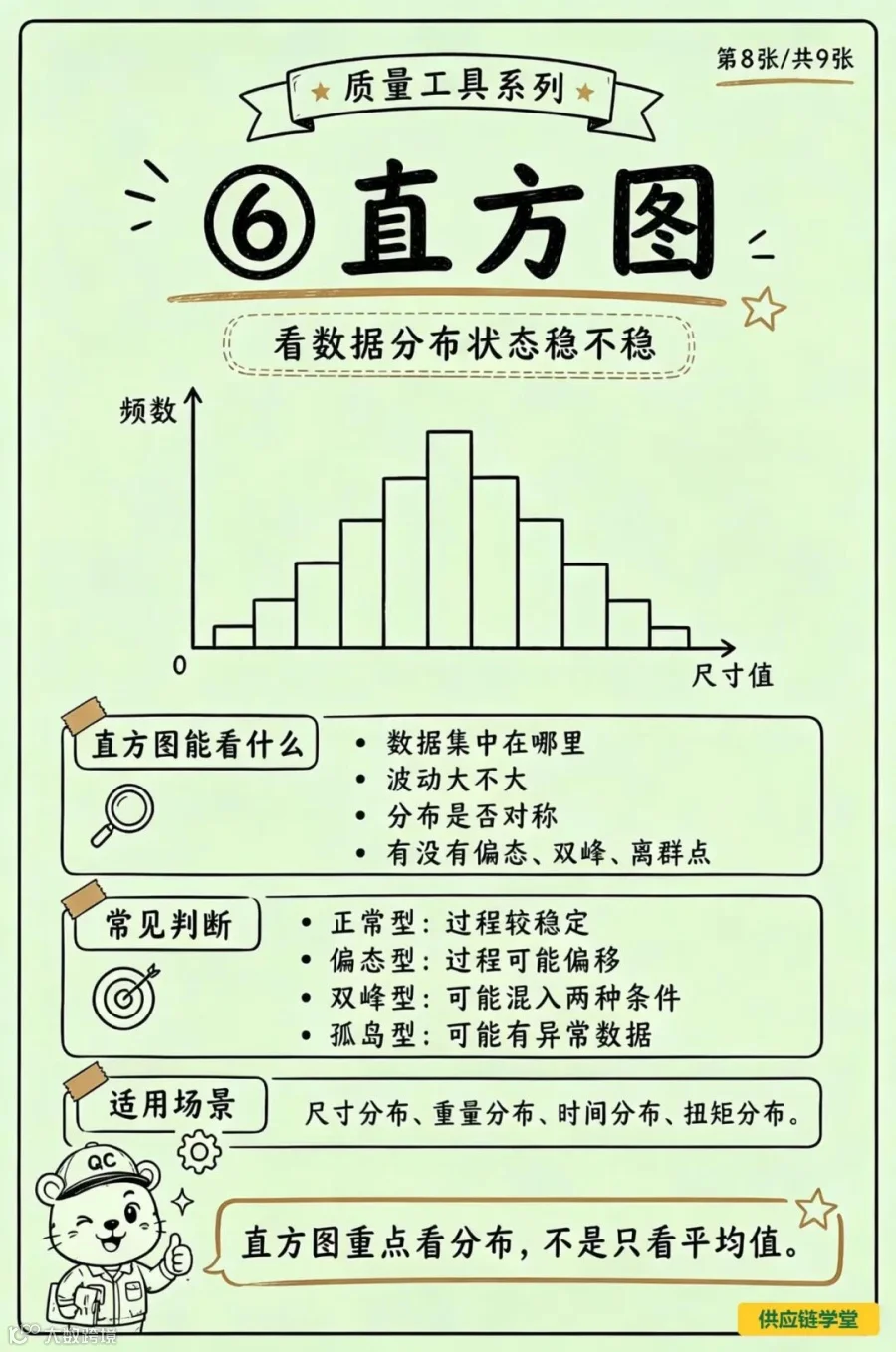

六、直方图：读懂数据分布
1. 工具定义
直方图将连续数据分组，用柱高表示频次，直观展示数据分布形态。
2. 核心作用
看清数据集中区间、波动大小及分布形态，评估制程水平及产品超差风险。
3. 常见形态解读
• 正常型：中间高两侧低，制程稳定；
• 偏态型：向一侧偏移，存在系统性偏差；
• 双峰型：两组数据混合（如两台设备混测）；
• 孤岛型：出现孤立小峰，存在临时异常。
4. 适用场景
尺寸、重量、扭矩、加工时长等连续计量型数据分析。
5. 实战提醒
重点关注整体分布，而非仅看平均值。平均值相同的数据，波动可能天差地别。

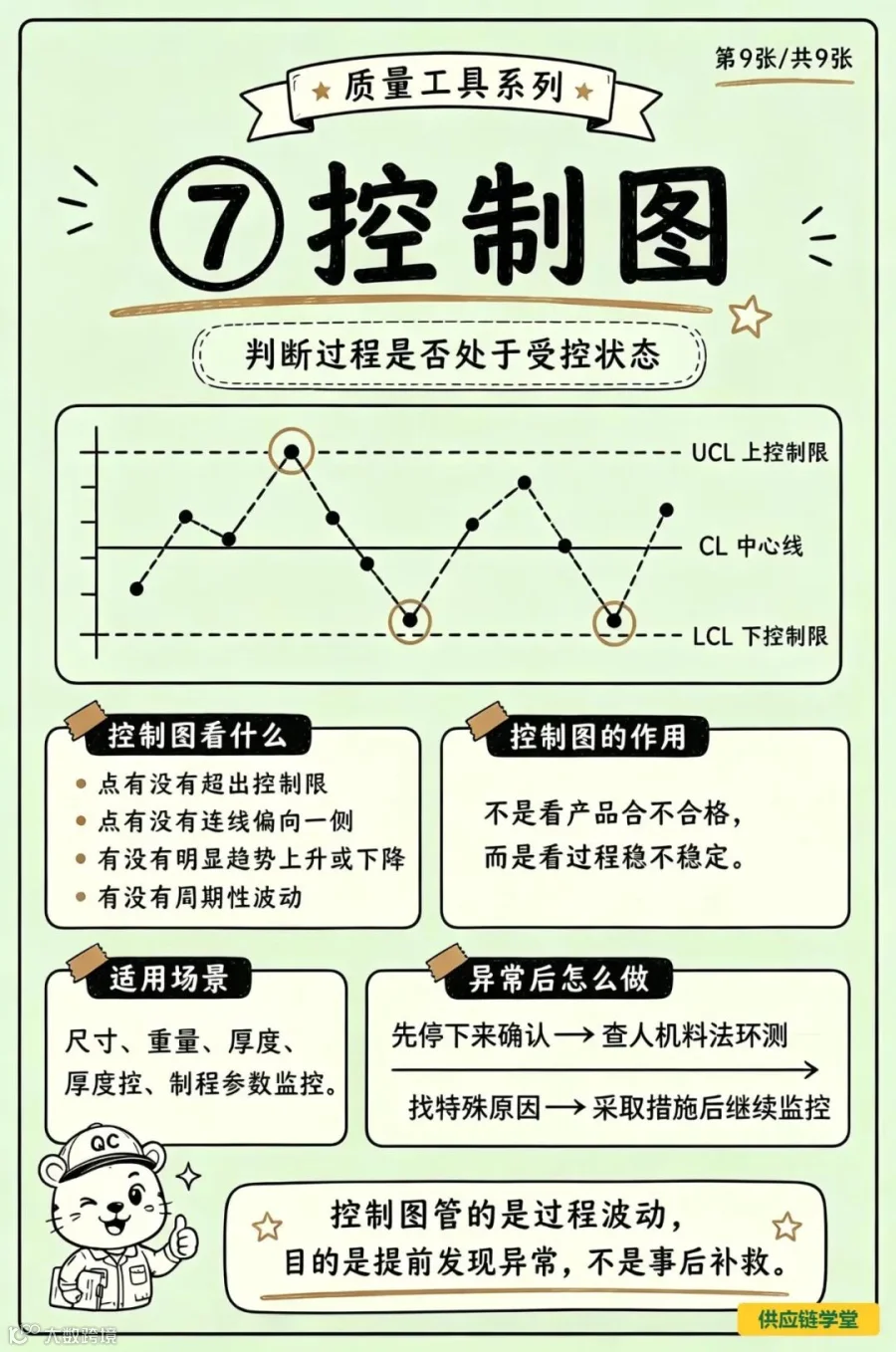

七、控制图：实时监控与预警
1. 工具定义
控制图是唯一可实现事前预防的工具，由中心线（CL）、上控制限（UCL）和下控制限（LCL）构成，按时间顺序监控过程波动。
| 重点区分：控制限 ≠ 产品规格线！ |
2. 核心作用
区分正常随机波动与异常波动，判断制程稳定性，实现异常提前预警，从“事后返工”转向“事前预防”。
3. 异常判断要点
1. 数据点超出控制界限；
2. 连续多点偏向中心线一侧；
3. 数据呈现持续上升或下降趋势；
4. 点位出现周期性规律波动。
4. 异常处置流程
暂停生产确认 → 排查人机料法环测 → 锁定特殊原因 → 采取改善措施 → 验证效果并持续监控。
5. 适用场景
关键尺寸监控、重量/厚度管控、核心工艺参数持续监测。
6. 实战提醒
控制图管理的是过程波动，核心价值在于提前发现异常。
八、QC 七大手法组合使用逻辑
真实改善流程推荐标准链路：
1. 检查表：采集真实原始数据；
2. 分层法：拆分数据，初步定位差异；
3. 柏拉图：锁定优先解决的重点问题；
4. 鱼骨图：组织研讨，挖掘潜在原因；
5. 散布图：验证变量关联猜想；
6. 直方图：评估当前制程分布水平；
7. 控制图：长期监控制程稳定性。
记忆口诀：查现状、找重点、挖原因、做分层、看关系、看分布、控波动。
结语
QC 七大手法并非高深理论，而是一套扎根现场、拿来即用的标准化工具。其最大价值在于帮助管理者摆脱经验主义，依靠数据说话，推动质量管理从“事后救火”转向“事前预防”。熟练掌握七大工具，是推进精益生产必不可少的基本功。
