什么是晶振测试

主板通常集成多颗晶振，其中主芯片必须配套一颗核心系统晶振。测试前需梳理所有晶振的位号、标称频率及匹配芯片信息，并整理至测试方案与报告模板中。

一、晶振测试的核心定义

晶振测试是针对石英晶体振荡器/谐振器开展的专业检测工作。依托频率计数、阻抗分析等技术，测量晶振的频率、谐振特性等关键参数，判断其性能是否符合标称标准，是保障电子设备时钟基准稳定可靠的核心环节。

二、核心测试目的

1. 验证晶振输出频率的精度与稳定性，避免因频偏超标导致设备时序错乱、通信失效等问题。
2. 检测串联谐振电阻、Q 值、等效串联电阻等关键参数，筛选出存在内部裂纹、电极氧化等隐性缺陷的不合格品。
3. 适配不同工作场景的负载电容、激励功率要求，确保晶振在复杂工况下仍能稳定起振。

三、基础简易测试方法

1. 万用表初筛

• 断电状态下，用蜂鸣档测晶振两脚，正常应为无穷大，若蜂鸣则说明内部短路；通电后测引脚对地电压，正常起振时约为供电电压的 50%~60%，电压异常大概率表明晶振损坏。

2. 替换验证法

• 更换同型号正常晶振后开机，若设备功能恢复，即可判定原晶振故障，适合快速定位硬件问题。

四、进阶仪器测试方法

1. 示波器波形检测

• 选用带宽大于晶振频率 5 倍以上的示波器，搭配 10:1 高阻探头以减少负载效应影响。正常可观测到稳定的正弦波或方波，频率偏差需控制在标称值允许范围内。

2. 频率计数器精准测频

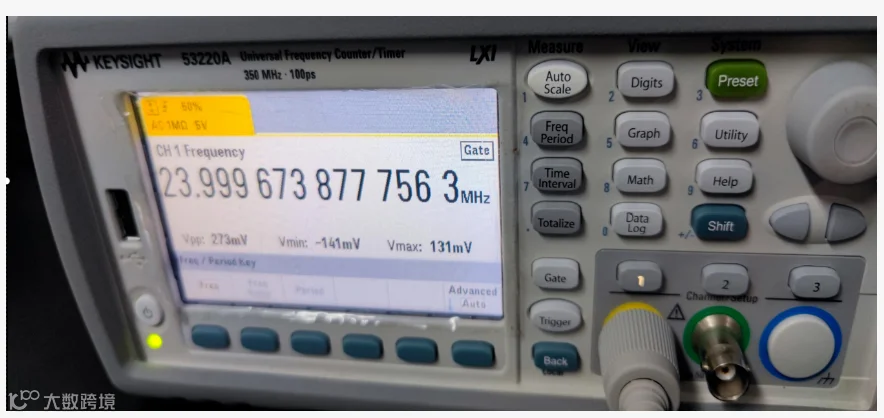

• 相比示波器，频率计数器的频率分辨率可达 0.1ppm，能更精准测出晶振的实际频偏，适合研发阶段的精度校验。

3. 频谱仪谐波分析

• 搭配近场探头，可观测晶振输出信号的各次谐波分量，排查信号失真、杂散超标的问题。

测试步骤如下：

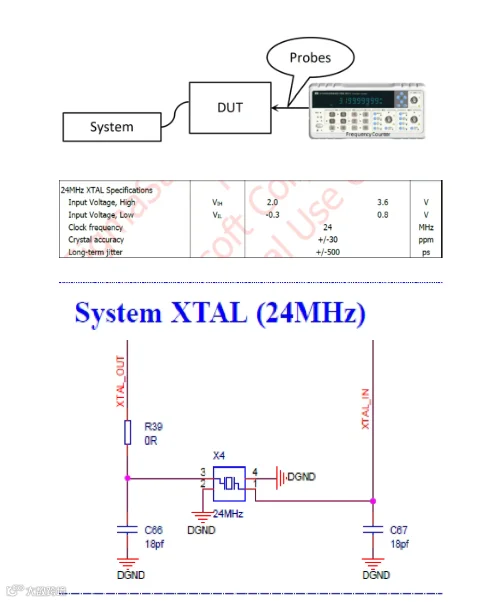

1. 将被测设备（DUT）接入测试系统；
2. 使用频率计数器测量晶振（测试点：晶振 3 脚 output、地 GND）；

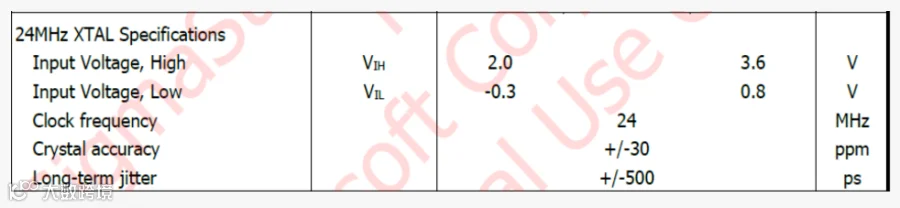

3. 晶振频率偏差计算公式：| 实测值 - 标称值 | ÷ 标称值 = 偏差值（单位：PPM）。

以上为典型的 4 脚无源晶振（Crystal），其特征如下：

1. 核心特征：跨接在 XTAL_IN 和 XTAL_OUT 两个引脚之间，这是无源晶振的唯一接法。
2. 必备元件：两边各接一个 18pF 负载电容（如 C66、C67）到地，有源晶振不需要任何负载电容。
3. 无电源引脚：整个电路没有给晶振单独供电的 VCC 引脚。4 个引脚中，1、2 脚通常接 DGND（外壳接地），只有 3、4 脚是晶体的两个电极。

寻找测试点：

1. 测试晶振的 XTAL_OUT 引脚；
2. 贴片 4pin 晶振有时从外观无法区分是有源还是无源，需结合电路判断。

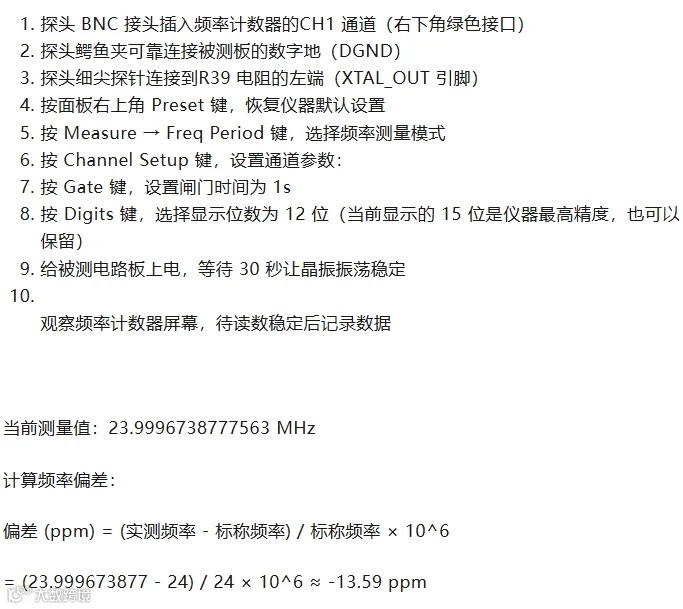

开始测试：

五、专业晶振测试仪方案

晶振测试仪器可完成全参数自动化检测，主流商用产品有两款代表性型号：

1. PICOTEST U6220A

• 测量范围覆盖 1mHz~400MHz，支持 1Ω/50Ω阻抗切换，适配电力、光伏等多场景。

2. 同步天下石英晶振测试仪

• 频率范围 DC~350MHz，支持 0kHz~50MHz 无源晶振测试，功率测量范围 -50dBm~+20dBm，支持定制开发。
