Wi-Fi模块时钟应用场景/BT蓝牙各版本讲解

一、Wi-Fi 模块时钟应用场景

Wi-Fi 授时技术已广泛应用于多个关键领域，确保时间同步的精准性与可靠性：

1. 公共服务场景：医院手术室及护士站部署 WiFi 授时电子钟，实现全区域毫秒级时间同步，消除诊疗与手术计时偏差，无需人工定期校时。
2. 教育与交通场景：考场、机场及车站采用 WiFi 同步时钟，保障考试流程与值机登机环节时间统一。WiFi 信号覆盖室内及地下室，不受天气干扰。
3. 家用与办公场景：WiFi 数码万年历通过 NTP 协议自动联网校时，同步显示日期、室温及天气，规避传统石英钟累计误差，适配家庭作息与办公会议需求。
4. IoT 低功耗场景：集成 RTC 实时时钟的 WiFi 芯片，可在主控休眠时持续计时，支持低功耗物联网设备定时唤醒与周期任务调度，显著降低整体功耗。
5. DIY 教育场景：搭载 WiFi 模块的开发板可实现网络同步时钟项目，支持指针与数字双模式显示，是物联网入门的典型实践案例。

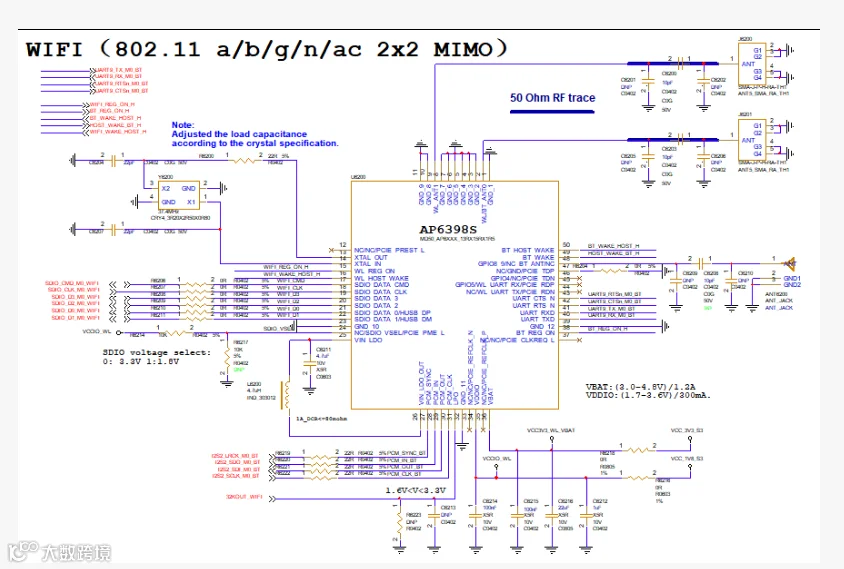

（1）核心结论：Wi-Fi 主时钟与 32.768 kHz 时钟的场景区分

两者严格区分于工作模式：前者用于高性能通信，后者用于低功耗维持与唤醒。

（2）工作模式与时钟切换逻辑

• 活跃模式（Active Mode）
  主时钟全速运行（如 80 MHz），支持 Wi-Fi PHY/MAC 层高速运算，实现数据包收发、加密解密及 MIMO 处理。
  → 32.768 kHz 时钟被禁用，无功耗意义。
• 轻度睡眠（Light Sleep）
  主 CPU 暂停，但 Wi-Fi 基带保持部分运行（监听 Beacon 帧），主时钟间歇性启用，32.768 kHz 时钟同步运行以辅助定时唤醒。
  → 两者并行工作，实现低延迟唤醒（<10 ms）。
• 深度睡眠（Deep Sleep）
  主 CPU、射频、数字逻辑全部断电，仅RTC 电源域保留供电。
  → 主时钟彻底关闭，32.768 kHz 时钟成为唯一运行时钟，驱动 RTC 计数器，实现微安级功耗（如 ESP32-C3 低至 5 μA）。
  → 用于定时唤醒（如每 30 秒检查服务器）或外部中断唤醒（按键、传感器触发）。

关键机制：
32.768 kHz 的选择源于其数学特性：2^15 = 32768。通过 15 级二分频可精确得到1 Hz（每秒一次脉冲），完美适配秒级计时与定时唤醒需求，无需复杂分频电路。

（3）工程实现：ESP32-C3 时钟切换示例（ESP-IDF）

#include "esp_sleep.h"
#include "esp_wifi.h"

void enter_deep_sleep_with_wifi_wakeup() {
    // 1. 配置 WiFi 为低功耗模式
    wifi_set_ps(WIFI_PS_MIN_MODEM); // 启用最小功耗模式

    // 2. 设置 RTC 唤醒源：定时唤醒（30 秒）
    esp_sleep_enable_timer_wakeup(30ULL * 1000000); // 30 秒 = 30,000,000 μs

    // 3. 进入深度睡眠：主时钟关闭，仅 32.768kHz RTC 运行
    esp_deep_sleep_start();
}

// 唤醒后自动恢复：主时钟重新启动，WiFi 重连
void app_main() {
    // 初始化 WiFi...
    esp_wifi_start();
    esp_wifi_connect();

    // 30 秒后自动进入深度睡眠
    enter_deep_sleep_with_wifi_wakeup();
}

此代码在 ESP-IDF 中可直接编译运行，深度睡眠期间功耗仅约 5 μA，由 32.768 kHz 晶振维持 RTC 计时，唤醒后主时钟自动恢复，无需重新烧录。

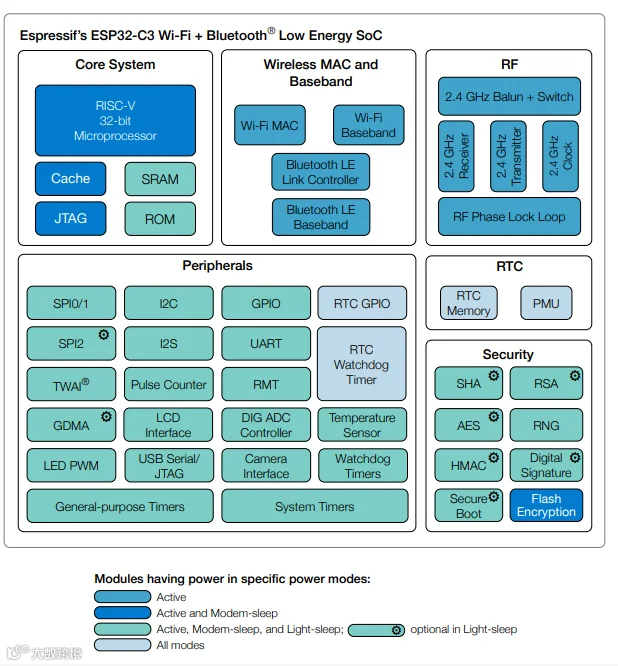

ESP32-C3 时钟域架构

ESP32-C3 芯片内部时钟域划分：

• 主时钟域：含 CPU、Wi-Fi 基带、DMA，仅在活跃时供电；
• RTC 域：含 32.768 kHz 晶振、RTC 计数器、8KB 低功耗内存，深度睡眠中唯一运行域；
• 两者通过电源管理单元（PMU）隔离，实现毫秒级切换。

Wi-Fi SoC 时钟切换动态演示

ESP32-C3 在活跃传输 → 轻度睡眠 → 深度睡眠三阶段的时钟切换过程：

• 活跃传输：主时钟（80 MHz）在数据发送时激活；
• 轻度睡眠：32.768 kHz 时钟在深度睡眠中持续输出；
• 深度睡眠：PMU 在进入睡眠时切断主时钟供电，仅保留 RTC 域；
• 直观体现功耗从 100 mA → 1 mA → 5 μA 的三级跃降。

终极设计原则

主时钟是 Wi-Fi 的“心跳”，决定通信速度与吞吐；
32.768 kHz 是电池的“守夜人”，决定设备能否长期待机。

• 不能关掉主时钟来省电——那 Wi-Fi 就死了；
• 不能只靠主时钟维持睡眠——那电池撑不过一小时；
• 真正的低功耗设计，是让主时钟“睡”，让 32.768 kHz“醒”。

在物联网时代，不是谁跑得快，而是谁睡得久。

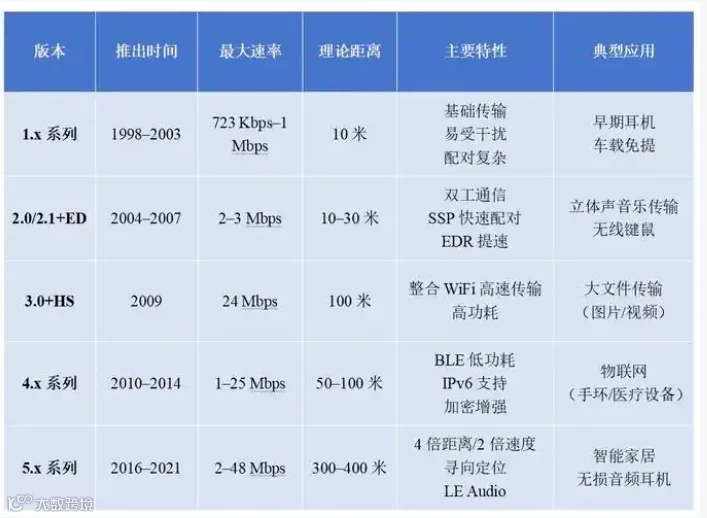

二、BT 蓝牙各版本技术讲解

1. 蓝牙 1.x 版本：包含 1.1、1.2 版本，早期经典蓝牙标准，传输速率约 1Mbps，有效距离 10 米，主要用于早期蓝牙耳机及串口数据传输。
2. 蓝牙 2.0+EDR：2004 年推出，引入增强数据速率技术，传输速率提升至 3Mbps，改善配对流程，支持工业级远距离数据传输。
3. 蓝牙 2.1+EDR：优化 Sniff Subrating 省电机制，设备联机待机时间延长 5 倍以上，新增简易安全配对功能，降低操作复杂度。
4. 蓝牙 3.0+HS：2009 年发布，核心是 AMP 交替射频技术，可调用 802.11 协议实现最高 24Mbps 高速传输，适合高清视频与大文件传输。
5. 蓝牙 4.0/4.x：2010 年推出，首次整合经典蓝牙、高速蓝牙与 BLE 低功耗蓝牙，支持 3 毫秒低延迟、百米传输，主打低功耗，广泛应用于智能手环与健康监测设备。
6. 蓝牙 5.0：2016 年发布，低功耗模式下传输距离是 4.2 版本的 4 倍、速率是 2 倍，优化 IoT 底层支持，新增室内定位功能，是 TWS 真无线耳机普及的核心基础。
7. 蓝牙 5.1-5.4：5.1 新增测向定位实现厘米级定位；5.2 引入 LE 音频与低功耗控制优化；5.3、5.4 进一步提升传输可靠性与低延时特性，适配智能家居与工业物联网场景。

（1）蓝牙技术的双协议架构演进史：BR/EDR 与 BLE 的分野与融合

术语澄清：

• BR/EDR = Basic Rate / Enhanced Data Rate，即“经典蓝牙”，专为持续高带宽通信设计（如音频流）。
• BLE = Bluetooth Low Energy，是蓝牙 4.0 起引入的独立协议栈，官方术语中"LE"与"BLE"可互换，行业普遍称"BLE"。
• 双模设备（如手机、智能手表）同时支持 BR/EDR 与 BLE，通过共享射频但分离协议栈实现，无需硬件切换。

（2）技术架构本质差异：BR/EDR vs BLE

关键突破：
BLE 通过缩短空口时间（从毫秒级压缩至微秒级）、移除冗余协议层、采用广播优先机制，实现功耗降低 90% 以上，彻底改变蓝牙从“音频外设”走向“物联网基石”的命运。

（3）技术演进里程碑：从音频到智能生态

蓝牙 5.0–5.4：低功耗的全面爆发

• 5.0：首次实现2 Mbps 高速模式与125 kbps 长距模式，传输距离从 10 米跃升至 300 米，为蓝牙 Mesh（2017）奠定基础。
• 5.1：引入AoA/AoD 测向技术，实现厘米级室内定位，取代部分 Wi-Fi 定位方案，广泛用于仓储追踪与医院资产定位。
• 5.2：革命性突破——LE Audio
  • 引入LC3 音频编码，音质优于 SBC，码率降低 50%；
  • 支持多流同步音频（如左/右耳独立信道），实现真无线立体声（TWS）原生同步；
  • 支持音频共享（一个音频源同时广播给多个耳机）。
• 5.3：优化连接稳定性，在 Wi-Fi 密集环境中抗干扰能力提升 18%，连接时延降低 22%。
• 5.4：广播数据加密，防止信标被恶意监听，适用于隐私敏感场景（如门禁、支付终端）。

LE Audio 的颠覆性意义：
传统 TWS 耳机依赖“单流 + 镜像”技术，存在延迟、断连、功耗高问题。LE Audio 通过同步信道（ISOC），让左右耳独立接收数据流，实现：

• 零耳间延迟（<10 ms）
• 一拖多（一个手机同时连 3 个耳机）
• 助听器直连（无需转接器）
• 低功耗下高保真音频

（4）终极设计原则

BR/EDR 是蓝牙的“过去”——它让音乐无线化；
BLE 是蓝牙的“现在”与“未来”——它让万物互联。

• 不能用 BLE 传高保真音乐——它没带宽；
• 也不能用 BR/EDR 做智能门锁——它撑不过一天；
• 真正的智能设备，是双模共存的“两面神”：
  • 用BLE与传感器、手机、云端低功耗对话；
  • 用BR/EDR与耳机、音箱、车载系统高速交互。

这不是技术堆砌，是蓝牙生态的终极形态。
