导读:射频/微波系统核心材料分为‌低损耗介质基板‌、‌微波陶瓷‌、‌导体/衬底‌及‌透波结构材料‌四大类,选型关键取
射频/微波系统核心材料主要包括低损耗介质基板、微波陶瓷、导体/衬底及透波结构材料四大类。选型关键取决于工作频率(Sub-6G/毫米波)、功率密度及环境稳定性。本文系统梳理了射频电路、天线、传输线与元器件所需的六大类核心材料,并总结选材核心原则。

一、核心介质与基板材料

  • PTFE(聚四氟乙烯)及其复合材料:介电常数(Dk)约 2.1-2.3,损耗因子(Df)<0.002,是毫米波及卫星通信的标杆材料。常填充陶瓷或玻纤以改善尺寸稳定性,需特殊加工工艺。
  • 陶瓷填充热固性树脂(如 RO4350B 类):Dk 3.5-3.7,Df<0.005,兼顾低损耗与常规 PCB 工艺性,广泛用于 5G 基站、WiFi 6 及汽车雷达。
  • LCP(液晶聚合物):Dk≈2.9,Df≈0.002,吸湿率极低且柔性好,是高频柔性电路(FPC)及毫米波天线模组的首选材料。
  • 改性环氧树脂/高频 FR4:Dk 3.0-3.7,Df<0.005,仅适用于 1-2GHz 以下低频射频场景,高频下损耗急剧增加。

微波功能陶瓷与半导体衬底

  • 微波介质陶瓷:以 Ba-Ti-O、Zr-Sn-Ti-O 等体系为主,具备高 Q·f 值(低损耗)和近零谐振频率温度系数(τf≈0),用于滤波器、谐振器及介质天线的小型化与高稳频。
  • 高阻硅衬底:电阻率>8kΩ·cm,用于 MMIC 及高频 IC,减少衬底寄生损耗,适用于 5-40GHz 频段移相器与传输线。
  • 低温共烧陶瓷(LTCC):采用多层陶瓷叠层技术,可内埋无源元件,兼具低损耗与三维集成优势,常用于射频前端模块封装。

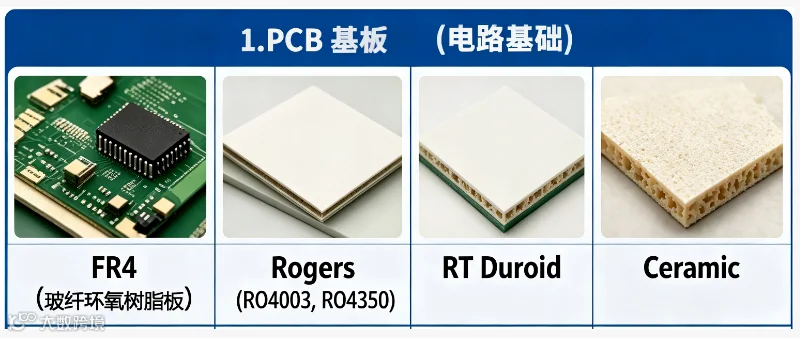

二、PCB 基板分类详解

印制电路板介质基材承载射频线路,直接决定高频损耗性能。
  • FR4(玻纤环氧树脂板)
    • 材料:玻璃纤维 + 环氧树脂
    • 用途:低频通用 PCB 基底
    • 应用:普通低频电路,成本最低,但高频损耗大
  • Rogers(罗杰斯板材,RO4003/RO4350)
    • 材料:聚四氟乙烯(PTFE)复合基材
    • 用途:低损耗高频介质
    • 应用:射频、微波 PCB、天线、滤波器
  • RT Duroid
    • 材料:PTFE 基复合材料
    • 用途:极低损耗,适合高频应用
    • 应用:高性能微波电路
  • Ceramic 陶瓷基板(氧化铝 Al₂O₃、氮化铝 AlN)
    • 材料:氧化铝/氮化铝陶瓷
    • 用途:高稳定性、低损耗
    • 应用:军工、航天高精度射频电路

三、微波磁性材料

又称微波铁氧体材料,核心成分为高电阻率磁性氧化物,分为尖晶石型、石榴石型等。具有低电/磁损耗特性,用于制作环行器、隔离器、移相器等旋磁器件,覆盖 300MHz~3000GHz 频段。

四、微波介质陶瓷材料

以陶瓷为主体,具备可调介电常数、低损耗特性。主要用于谐振器、滤波器、介质天线,支撑移动通信、卫星导航等领域,可实现器件小型化和高环境稳定性。

五、半导体衬底材料

  1. 高阻硅衬底:电阻率超 8kΩ·cm,低介电损耗,适用于 5~40GHz 的微波传输线、数字移相器,成本优势明显。
  2. 砷化镓、氮化镓:用于制备微波射频芯片,支撑功率放大器、低噪声放大器等核心射频前端器件,覆盖 78MHz~44GHz 频段。

六、微波透明型与全反射材料

微波透明型材料:包括 LCP、PTFE、氮化硅陶瓷等低损耗绝缘体,介电常数<4、损耗角正切<0.01,用于 5G 基站天线罩、雷达天线罩,实现微波高效穿透。

全反射微波材料:金属基导电材料,微波反射系数接近理论最大值,用于波导、谐振腔体等微波加热系统核心组件,几乎无透射损耗。

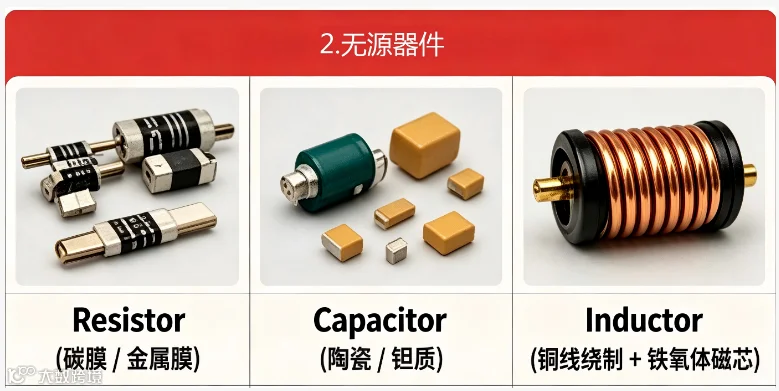

七、无源器件 (PASSIVE COMPONENTS)

无需供电、不具备信号放大能力的基础射频元件。

  • 电阻 Resistor(碳膜/金属膜):限流、设置偏置;用于偏置电路、电流控制。
  • 电容 Capacitor(陶瓷、钽电容):储存电荷、隔直流通交流;用于耦合、去耦、滤波、调谐。
  • 电感 Inductor(铜线 + 铁氧体磁芯):磁场储能;用于射频调谐、扼流、滤波器。

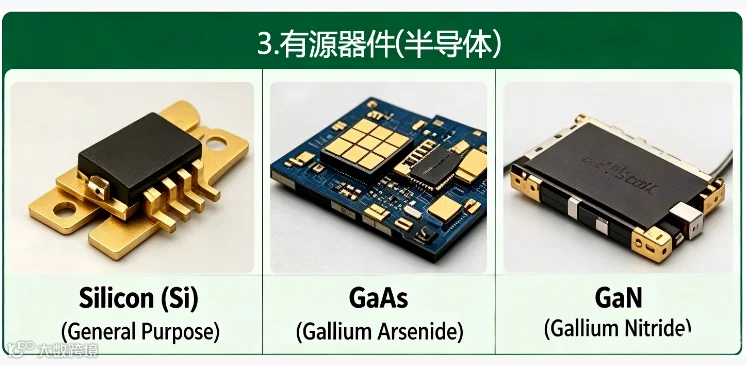

八、有源器件 (ACTIVE DEVICES)

依靠外部供电,可实现信号放大、变频、开关功能的半导体器件。

  • Si 硅:通用半导体;用于射频 IC、混频器、振荡器(低频通用)。
  • GaAs 砷化镓:高电子迁移率,适合高频;用于低噪声放大器 LNA、射频 IC、卫星通信、雷达。
  • GaN 氮化镓:大功率射频,高效率;用于功率放大器、5G、雷达、卫星通信。

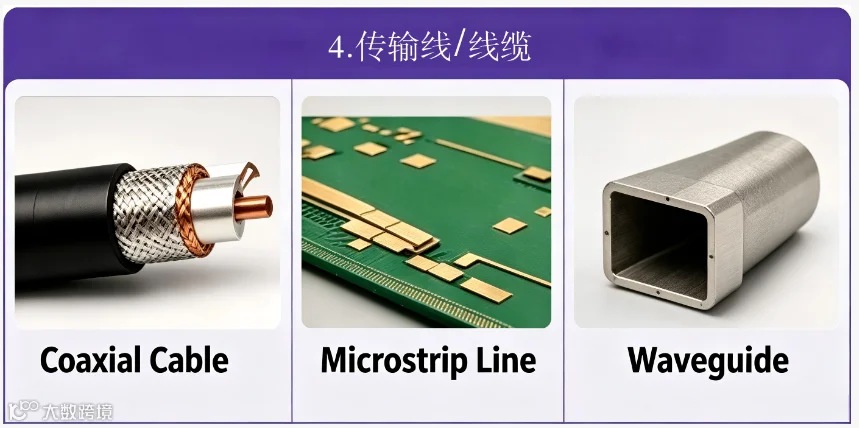

九、传输线与线缆 (TRANSMISSION LINES / CABLES)

用于传输射频微波信号的关键组件。

  • 同轴电缆 Coaxial Cable(铜 + PTFE):低损耗传输射频信号;用于仪器、天线射频互联。
  • 微带线 Microstrip Line(铜 + 介质基板):PCB 板上信号走线;用于射频 PCB、滤波器、匹配网络。
  • 波导 Waveguide(铝/黄铜金属腔体):约束微波电磁波;用于卫星通信、雷达、大功率射频系统。

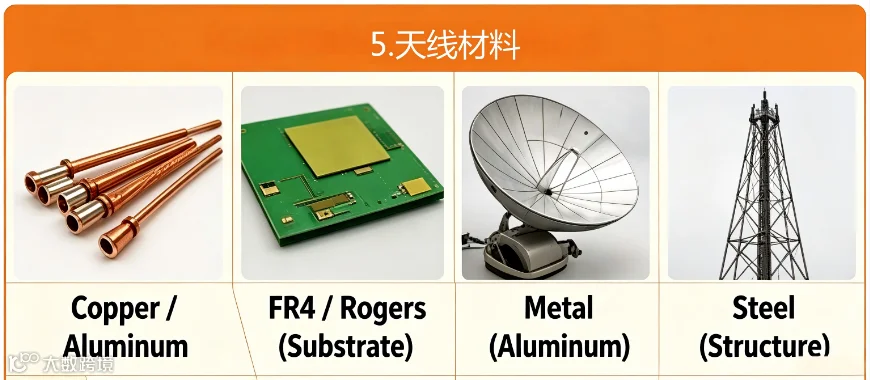

十、天线材料 (ANTENNA MATERIALS)

传导信号的末端,负责将电磁波辐射到空口。

  • 铜/铝 Copper/Aluminum:辐射、接收射频信号;用于偶极天线、单极天线。
  • FR4/Rogers 介质基板:贴片天线阵列基底。
  • 金属铝 Aluminum:高增益反射面;用于碟形天线、反射器。
  • 钢材 Steel:机械支撑;用于天线塔、支架、安装结构。

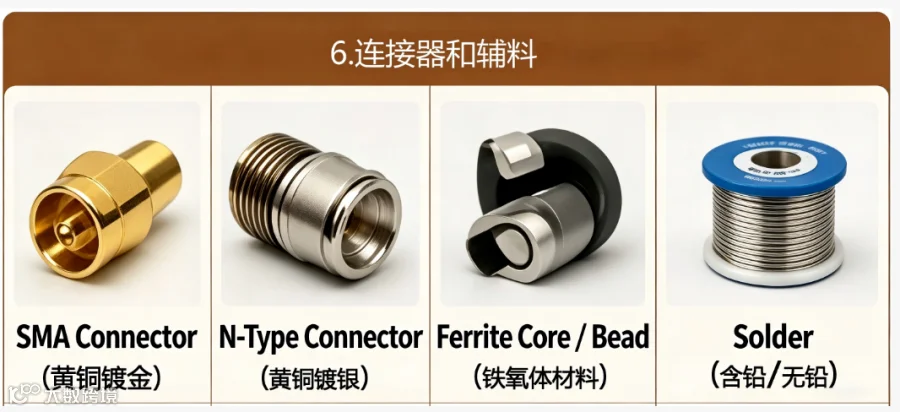

十一、连接器与辅件 (CONNECTORS & ACCESSORIES)

  • SMA 连接器(黄铜镀金):连接线缆,低损耗;用于射频测试、天线、仪器。
  • N 型连接器(黄铜镀银):大功率射频互联;用于基站、雷达通信。
  • 铁氧体磁珠 Ferrite Core/Bead:抑制噪声、EMI 电磁干扰;用于射频扼流电路。
  • 焊锡 Solder(含铅/无铅):PCB 元器件电气连接、装配维修。

十二、选材核心原则总结

主要材料类别

  • 导体:铜、铝
  • 介质材料:FR4、Rogers、PTFE、陶瓷
  • 半导体:Si、GaAs、GaN
  • 磁性材料:铁氧体 Ferrite

核心选材依据

  • 低损耗:减小高频下信号衰减。
  • 稳定介电常数:保证电气性能不随温度/频率漂移。
  • 高导电性:高效传导射频信号与电流。
  • 高功率/高频适配性:满足先进射频系统需求。
