AI画流程图？箭头反了、文字乱码是常态
让AI画出 “结构正确”
的科学方法论图
SciForma · 结构保真 · M-DPO · 北大×浙大×MSRA
SciForma: Structure-Faithful Generation of Scientific Diagrams
📦 4 PARTS + CONCLUSION
👉 滑动
PART 01
痛点剖析
科学图表为何这么难
PART 02
三轴解构
C/A/T结构化评估体系
PART 03
M-DPO
多维合取偏好优化
PART 04
实验验证
全面超越GPT-Image-1.5
PART ///
写在最后
局限与未来方向
核心发现
将图表质量分解为三个独立可验证的轴，用合取偏好优化取代标量奖励，9B模型首次逼近商业级结构保真度
在学术论文中，一张方法流程图的价值不言而喻——它是读者理解研究逻辑的 第一扇窗 。然而，让AI自动生成这类图表，一直是个令人头疼的难题：箭头方向画反、公式文字乱码、模块位置错乱……一个错误就足以让整张图失去意义。
来自 北京大学、浙江大学与微软亚洲研究院 的团队在最新论文中提出了 SciForma ——一个专为科学方法流程图设计的结构保真生成框架。其核心思想是： 不要把图表质量当成一个笼统的分数，而要拆解为组件、箭头、文字三个独立维度分别优化 。基于这一思路训练的 SciForma-9B，在自建基准测试 SciFormaBench-2K 上超越了所有开源模型甚至 GPT-Image-1.5。

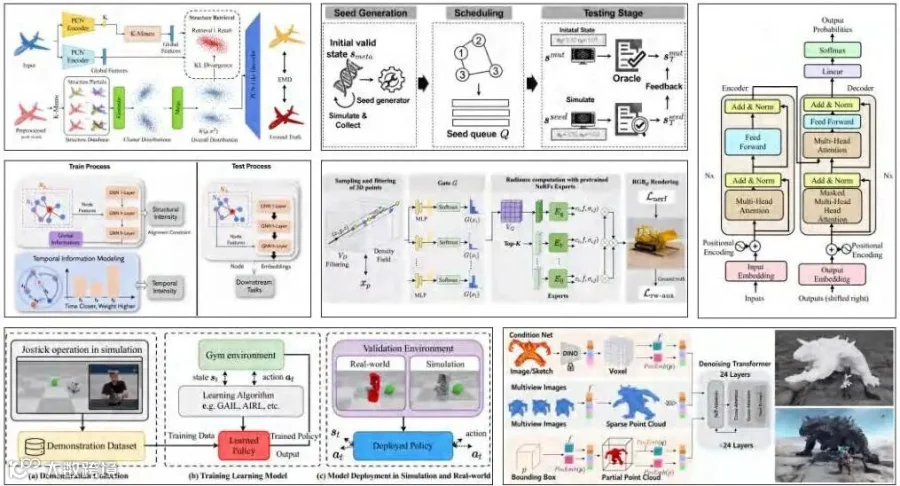

— 图1：SciForma 生成的多样化科学方法流程图，覆盖多个学科领域
01
PART
科学图表生成的困境
THE CHALLENGE OF SCIENTIFIC DIAGRAM GENERATION
科学方法流程图与自然图像有本质区别。自然图像追求的是 视觉合理性 ——好看就行；而流程图追求的是 结构保真度 ——每个模块、每条箭头、每段文字都必须精确无误。一个箭头的方向画反，一张图就完全失去了意义。
这种 “不可补偿性” 是问题的核心：你在组件画得再漂亮，如果箭头全错了，整张图依然不及格。论文将这一特性形式化为：
结构保真度是合取性的——单一维度的正确无法弥补另一维度的失败
现有的训练方法为何无法解决这个问题？论文指出两个关键瓶颈：
SFT 的天花板
监督微调能学到“看起来像流程图”的布局分布，但无法保证每个结构元素都正确。它优化的是整体似然，而非逐元素的精确性。
标量奖励的盲区
现有的后训练方法（如 DPO、GRPO、GDRO）将所有维度压缩为 单一标量信号 。这意味着模型在某个维度进步时，可能悄悄在另一个维度退步——而总分数看起来没变。正如论文所述，一个箭头系统性出错但组件正确的模型，其聚合奖励会被 C 和 T 项主导，几乎没有学习压力去修复关键的箭头缺陷。
这一洞察与强化学习领域的经典问题呼应—— 奖励劫持（reward hacking） 。Rafailov 等人提出的 DPO 开创了基于偏好的对齐范式，Shao 等人的 GRPO 将其扩展到在线 RL，但在结构化生成场景下，这些方法都面临“维度坍缩”的根本性挑战。
02
PART
三轴解构：C/A/T 评估体系
STRUCTURAL INVENTORY: COMPONENT · ARROW · TEXT
SciForma 的关键洞察来自一个观察：科学图表的质量不是一个模糊的整体属性，而是可以分解为 三个独立可验证的结构原语 。这一思路借鉴了 UML 活动图和 BPMN 流程建模标准中共享的结构语法。
C · 组件
实体身份与空间布局，模块是否完整、位置是否正确
A · 箭头
信息拓扑关系，连接方向是否正确、有无缺失或幻觉
T · 文字
文本标注，标签是否可读、公式是否准确、有无乱码
论文进一步构建了 SciFormaBench-2K ——一个包含 2000 个样本的评估基准，每个样本都配有经过人工验证的结构清单（structural inventory）。评估时，VLM 逐轴检查输出与清单的匹配度，错误按严重程度分为 关键错误 （权重 1.0，如组件完全缺失）和 中等错误 （权重 0.5，如组件存在但内部结构错误）。
这一分解的价值不仅在于评估，更在于 它为训练提供了精确的诊断信号 。论文通过 Pearson 相关性分析证实，C、A、T 三轴在统计上近乎正交（C-A 相关系数 r < 0.02），这意味着它们确实捕获了不同的失败模式，而非同一问题的不同表述。
表1：图表生成基准对比
| 基准 | 范式 | 元素验证 | 轴向独立 | 难度分层 |
|---|---|---|---|---|
| ProImage-Bench | 评分量表 | ✗ | ✗ | ✗ |
| GENFIG1 | VLM评分 | ✗ | ✗ | ✗ |
| SciFlow-Bench | 图匹配 | ✓ | ✗ | ✗ |
| AIBench | 层级VQA | ✗ | ✓ | ✗ |
| SciFormaBench-2K | 清单核验 | ✓ | ✓ | ✓ |
可以看到，现有基准要么依赖整体打分（ProImage-Bench），要么只支持单一维度的细粒度评估（SciFlow-Bench 只做图匹配，AIBench 只做 VQA）。SciFormaBench-2K 是唯一同时支持 元素级验证、轴向独立评分、难度分层 的评估方案。

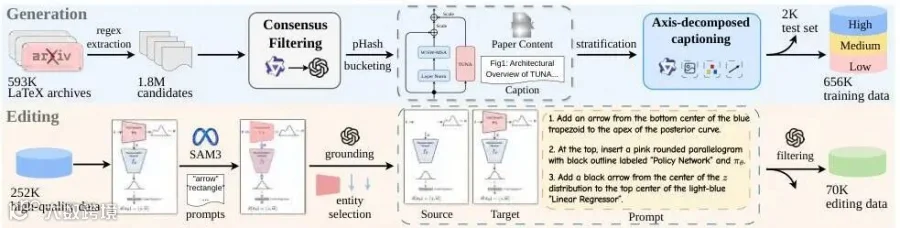

— 图2：SciFormaData-700K 数据集构建流程。从 59.3 万篇 arXiv 论文中提取 72.6 万张方法图
在数据层面，团队构建了 SciFormaData-700K ——从 59.3 万篇 arXiv 论文的 LaTeX 源文件中提取了 72.6 万张方法流程图。数据集包含 65.6 万组生成配对和 7 万组编辑三元组，每张图都配有沿 C/A/T 三轴分解的结构化描述（平均 547 token），并按拓扑复杂度分为 Low / Medium / High 三档。
03
PART
M-DPO：多维合取偏好优化
MULTI-DIMENSIONAL CONJUNCTIVE PREFERENCE OPTIMIZATION
M-DPO 是本文最核心的方法论贡献。它要解决的根本问题是： 如何在偏好优化中保持三个结构维度的独立信号，同时强制它们同时正确 ？
传统 DPO（Rafailov et al., 2023）使用全局的赢-输对：一个样本要么整体赢、要么整体输。但两张被拒绝的图可能因为完全不同的原因失败——一张缺箭头，另一张文字乱码。把它们当作等价的负例， 模糊了具体的失败轴向 ，无法提供有针对性的修正信号。

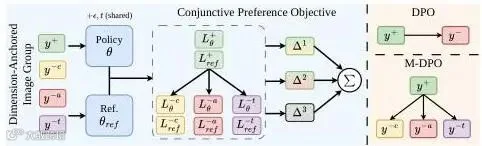

— 图3：M-DPO 算法概述。通过维度锚定的偏好对构建，为每个结构轴计算独立的边际信号
核心设计一：维度锚定的偏好对构建
对每个 prompt，模型生成 K=12 个候选样本，并沿 C/A/T 三轴分别打分。整体最优的候选被选为 共享赢家 y⁺ ，而在每个轴 d 上表现最差（但其他轴仍具竞争力）的候选被选为 轴向输家 y⁻_d 。这样，每个 (y⁺, y⁻_d) 对都隔离了单一维度的失败，为模型提供精确的对比信号。
核心设计二：合取偏好目标函数
M-DPO 的损失函数源自多路 Bradley-Terry 模型，其形式为：
L_M-DPO = log(1 + Σ exp(-β·Δ_d))
其中 Δ_d 为轴向隐式奖励差值，β 为 KL 散度惩罚系数
这个损失函数有一个优雅的数学性质： 只有当所有轴向的 Δ_d > 0 时，损失才趋近于零 。它是硬 AND 约束的光滑松弛——当 D=1 时退化为标准 DPO。
更精妙的是其 自适应梯度重加权 机制。对损失函数求导可得每个轴的有效梯度权重 w_d，它是一个关于性能缺陷的 softmax 分布：当模型在某个轴上仍然偏好输家（Δ_d < 0）时，该轴获得最大的梯度权重；当所有轴都已满足时，所有 w_d → 0，损失消失，训练自然停止。
✦ 与 InfoNCE 的联系
论文证明 M-DPO 等价于一个 InfoNCE 损失，其中负样本不是随机采样的干扰项，而是刻意挖掘的结构化失败模式。这使得每个梯度方向都具有最大的信息量。
SFT 两阶段
结构适应 + 联合生成编辑 → SciForma-Base
M-DPO
多维合取偏好优化 → SciForma-9B
迭代精炼
VLM定位缺陷 → 局部修复 → 验证回滚
SciForma 完整训练与推理管线

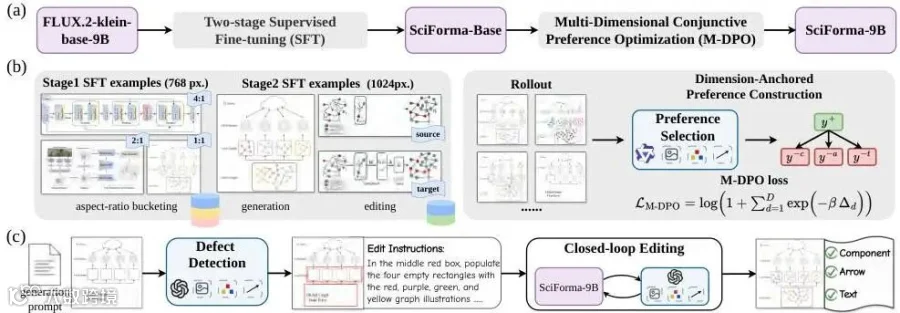

— 图4：SciForma 框架总览。(a) 训练管线 (b) SFT数据格式与M-DPO优化 (c) 迭代精炼闭环
04
PART
实验验证与关键发现
EXPERIMENTS AND KEY FINDINGS
SciFormaBench-2K 主实验
论文在 SciFormaBench-2K 上对比了 13 个模型，涵盖商业闭源系统（GPT-Image-2、Nano Banana Pro、GPT-Image-1.5、Wan 2.7）、开源扩散模型（FLUX 系列、Qwen-Image、Z-Image）和全模态模型（Bagel 7B、SenseNova-U1）。结果令人瞩目：
表2：SciFormaBench-2K 主实验结果（部分）
| 模型 | 平均 | C | A | T |
|---|---|---|---|---|
| GPT-Image-2 | 85.62 | 83.34 | 89.61 | 83.53 |
| SciForma-9B + Edit | 72.40 | 76.70 | 69.91 | 70.14 |
| SciForma-9B | 69.51 | 74.49 | 66.46 | 67.00 |
| GPT-Image-1.5 | 68.96 | 75.70 | 62.50 | 68.20 |
| Wan 2.7-Image | 64.71 | 71.90 | 60.30 | 61.10 |
| FLUX.2-dev 32B | 48.81 | 62.50 | 38.60 | 44.60 |
关键发现：
SciForma-9B（69.51）超越 GPT-Image-1.5（68.96），这是开源模型首次在科学图表生成任务上超过商业闭源系统
加上迭代精炼后，SciForma-9B + Edit 达到 72.40，在 Arrow 轴获得最大增益（+2.89）
M-DPO 的最大增益出现在 SFT 最弱的两个轴：Arrow +1.82、Text +3.16，完美验证了自适应聚焦机制
M-DPO 打破 SFT 天花板
消融实验揭示了 M-DPO 的核心价值。图 5 展示了从同一 SFT 检查点出发的两条训练轨迹：继续 SFT 3 万步 vs. M-DPO 4000 步。M-DPO 以七分之一的训练步数取得了更大的平均增益（+1.92 vs. +0.37），且在 Text 轴（+3.16 vs. +0.46）和 Arrow 轴（+1.82 vs. +0.01）上的优势尤为显著。

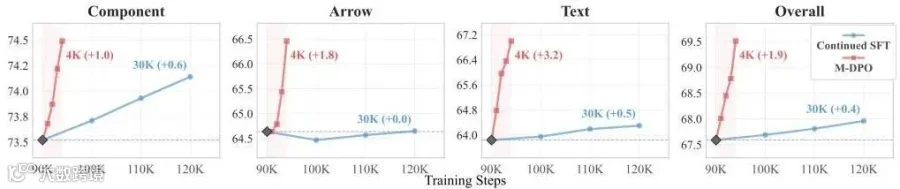

— 图5：训练轨迹对比。红色：M-DPO（更大增益、更少步数）；蓝色：继续SFT（在弱势轴上几乎停滞）
继续 SFT 只是在已经较强的轴上“锦上添花”，而 M-DPO 精准地瞄准了残余的结构错误。论文还对比了 GDRO 和 GRPO——这两种方法都将多维信号压缩为标量，结果 GDRO 只是在轴之间重新分配误差，GRPO 甚至导致整体性能下降（-1.29）。
AIBench 与用户研究
在独立的 AIBench 评估中（基于 VQA 验证图表是否有效传达研究逻辑），SciForma-9B 得分 70.29， 甚至超过了人类手绘原图（70.09） ，在拓扑结构维度（Topology）上的领先优势最大（+6.19）。这意味着 AI 生成的图表在传达研究逻辑的清晰度上，已经可以媲美甚至超越研究者亲手绘制的版本。
— 图6：用户研究。36名研究生在结构、文字、视觉质量和总体偏好四个维度上的胜率对比
用户研究进一步验证了自动指标与人类判断的一致性。36 名 AI 方向的研究生在 30 个样本上进行配对偏好评估，结果显示 SciForma-9B 在所有指标上均优于 Wan 2.7-Image，并与 Nano Banana Pro 形成竞争。更重要的是，SciFormaBench-2K 自动评分与用户偏好之间的 Pearson 相关系数达到 r = 0.76，证实了评估体系的可靠性。

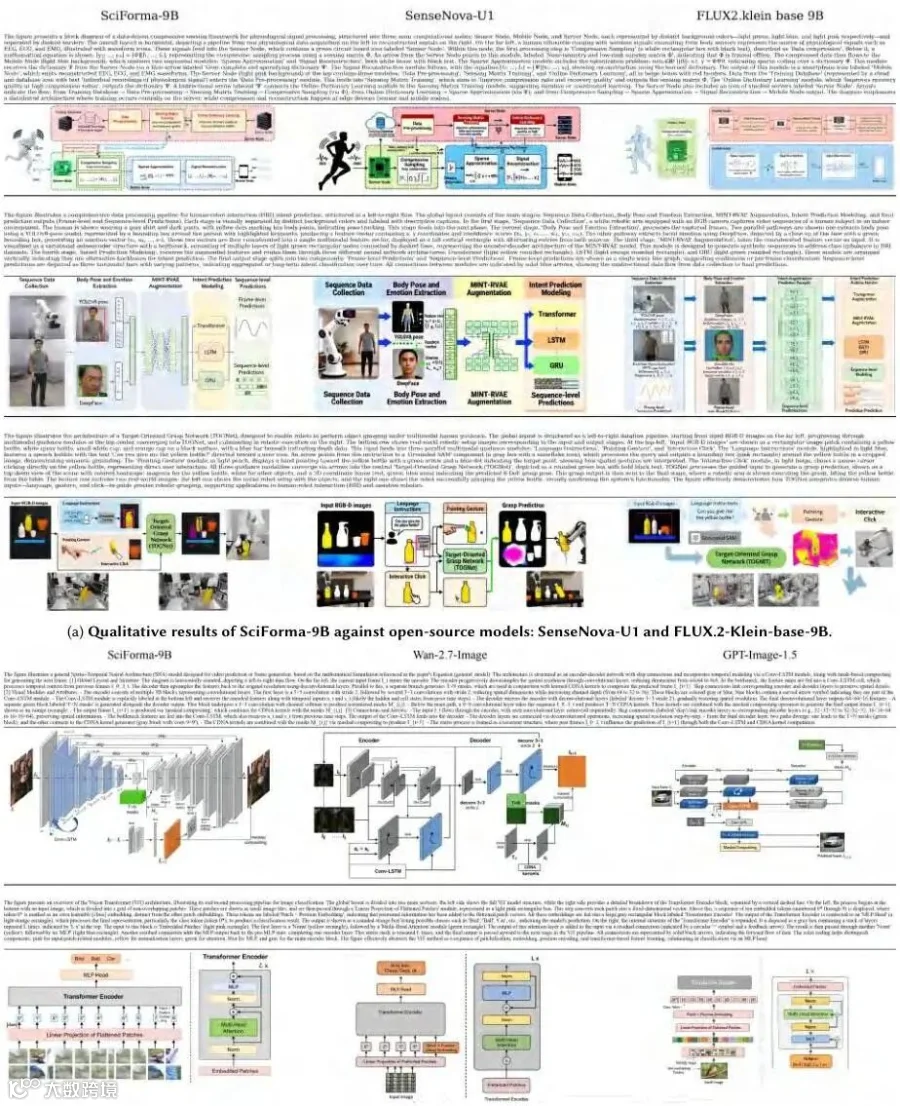

— 图7：定性对比。SciForma-9B vs. 商业模型（Wan2.7-Image、GPT-Image-1.5），在结构完整性和文字渲染上的优势清晰可见

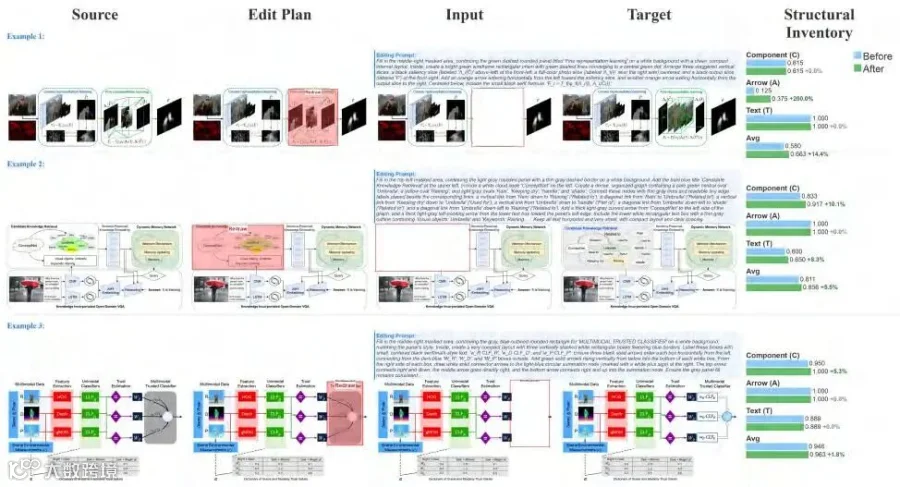

— 图8：迭代精炼过程可视化。每轮修正扭曲的形状、错位的箭头和不准确的文字，严格验证-回滚机制确保全局一致性
///
LAST
写在最后
LIMITATIONS AND FUTURE DIRECTIONS
SciForma 的贡献不仅在于一个模型或一个数据集，更在于它提出了一种 结构化评估驱动结构化训练 的范式。当你把“质量”从一个笼统的标量拆解为可独立验证的维度，并用合取目标强制每个维度同时正确时，模型就能学会在最短板上集中火力——这比简单地增加训练步数或模型参数高效得多。
当然，论文也坦诚地讨论了局限性：1024px 分辨率限制了密集图表的精细渲染；评估管线依赖商业 VLM（GPT-5.4）；在 Agent 化使用中，结构清单是自动生成的而非人工验证的，可能存在偏差。未来方向包括更高分辨率训练、开源 VLM 评估器，以及人在回路的 Agent 框架。
论文信息：SciForma: Structure-Faithful Generation of Scientific Diagrams
作者：Yuxuan Luo（北大）、Peng Zhang（浙大）、Xinjie Zhang、Xun Guo、Zhouhui Lian（北大）、Yan Lu（MSRA）
代码：github.com/microsoft/SciForma
arXiv：2607.18091v1
