数据链是无人机系统的核心组件。许多飞手存在误区，认为手中设备的数据链性能虚标，实际通信距离无法达到说明书标注的 10km 甚至 30km。事实上，基于理论计算与技术实践，采用 OFDM 标准且输出功率为 500mW 的数据链，在理想条件下完全可实现 30km 的稳定传输。
一、理论计算
无线传输能力可通过弗里斯传输公式进行估算：
Pr = (Pt · Gt · Gr) · (λ / 4πL)²
公式参数说明：
- Pr：接收功率
- Pt：发射功率
- Gt：发射天线增益
- Gr：接收天线增益
- λ：波长（λ=C/f）
- f：数据链频率
- C：光速
- L：收发天线间的通视距离
以当前主流 OFDM 数据链系统为例，设定频率 f=5.8GHz，发射功率 Pt=27dBm，收发天线增益均为 5dB，馈线损耗各为 1dB。在 20km 通视距离下，空间损耗约为 -132dB，接收信号强度计算如下：
Pr = 27dBm + 5dB + 5dB - 1dB - 1dB - 132dB = -68dBm
若接收机灵敏度为 -94dBm（射频带宽 5MHz），则在 10km 处仍有 26dB 的信号余量。理论上，只要无人机集群或空地之间保持 20km 以内的通视距离，5.8GHz 频段、27dBm 功率的通信系统即可实现良好交互。
二、实际测试结果
选用 XY-D25 模块（重 76g，输出 27dBm/500mW，灵敏度 -91dBm@10MHz，频段 5.8GHz）进行实测，配置全向与定向天线组合：
- 双端均使用 5dB 全向天线：通视环境下传输距离达 15km；
- 空中端 5dB 全向 + 地面端 14dB 定向天线：通视环境下传输距离达 30km，灌包速率 4Mbps。
上述结果基于理想通视环境，即收发天线间无任何遮挡。在海平面环境下，通视距离可通过以下公式估算：
在城市或山区，受建筑物与地形限制，往往难以获得 10km 以上的通视条件，需提升无人机飞行高度并将地面接收站部署于制高点以实现有效通信。
三、无人机数据链传输距离不足的原因分析
尽管 500mW 功率理论上可支持 15km 以上传输，但实际应用中常因以下因素导致距离缩水：
- 环境遮挡：城市中的树木、建筑或野外的山体阻挡，且无人机飞行高度不足，未能形成通视链路；
- 硬件故障：机载天线因长期震动导致接触不良或损坏；
- 进水损耗：天线或馈线进水引起信号衰减加剧；
- 天线死角：无人机进入地面天线覆盖的盲区；

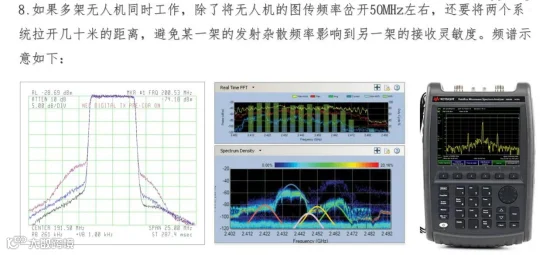

- 同频干扰：作业现场多架无人机或机器人同时工作，造成数据链互相干扰；
- 参数设置错误：数据链工作参数配置不当。
综上，各类物理遮挡是影响数据链性能的首要因素，解决非通视环境下的通信阻断是行业刚性需求。
四、数据链失联带来的风险
- 手动操控模式：若数据链长时间中断，无人机将触发自动迫降保护。若迫降点为平整场地则相对安全；若位于树林、电线杆或悬崖等地形，极可能导致炸机事故。
- 任务执行模式：数据链中断后，无人机仍可依赖北斗导航系统继续执行既定任务并安全返航。
五、解决遮挡问题的技术方案
针对复杂多变的作业环境，引入 MESH 网格化通信技术是有效解决方案。通过“一站双机，互为中继”的组网模式，可大幅降低因遮挡导致的通信中断概率。
无线通信主要分为点对点、点对多点及 MESH 组网三种模式。传统点对多点需依赖中心节点（AP），而 MESH 技术无主从之分，所有节点对等互联，灵活性更高。利用 MESH 组网可实现全程可视化控制与链路冗余，示意图如下：
六、无人机数据链选型建议
对于恶劣环境下的应用，建议优先选择基于 MESH 组网的数据链。早期基于 FPGA 技术的 MESH 节点成本高昂（数万元至十万元），但随着技术进步，如 XY-D25 等简易型 MESH 数据链已降至千元级别，且能轻松实现 30km 传输。
频段选择策略
目前工信部批准的无人机数据链频段包括 L 频段（1436-1444MHz）、S 频段（2.4GHz）和 C 频段（5.8GHz）。三者带宽分别为 8MHz、80MHz 和约 300MHz。鉴于带宽优势，推荐优先选用 C 频段（5.8GHz）以规避多设备同频干扰。2023 年北京门头沟水灾救援中，因大量设备集中使用 1.4GHz 频段，导致现场同一时间仅能单设备作业的教训值得引以为戒。
需注意，C 频段受雨雾衰减影响较大且穿透力较弱。选用该频段时，应合理匹配发射功率与天线增益，确保信号冗余保持在 20dB 左右。

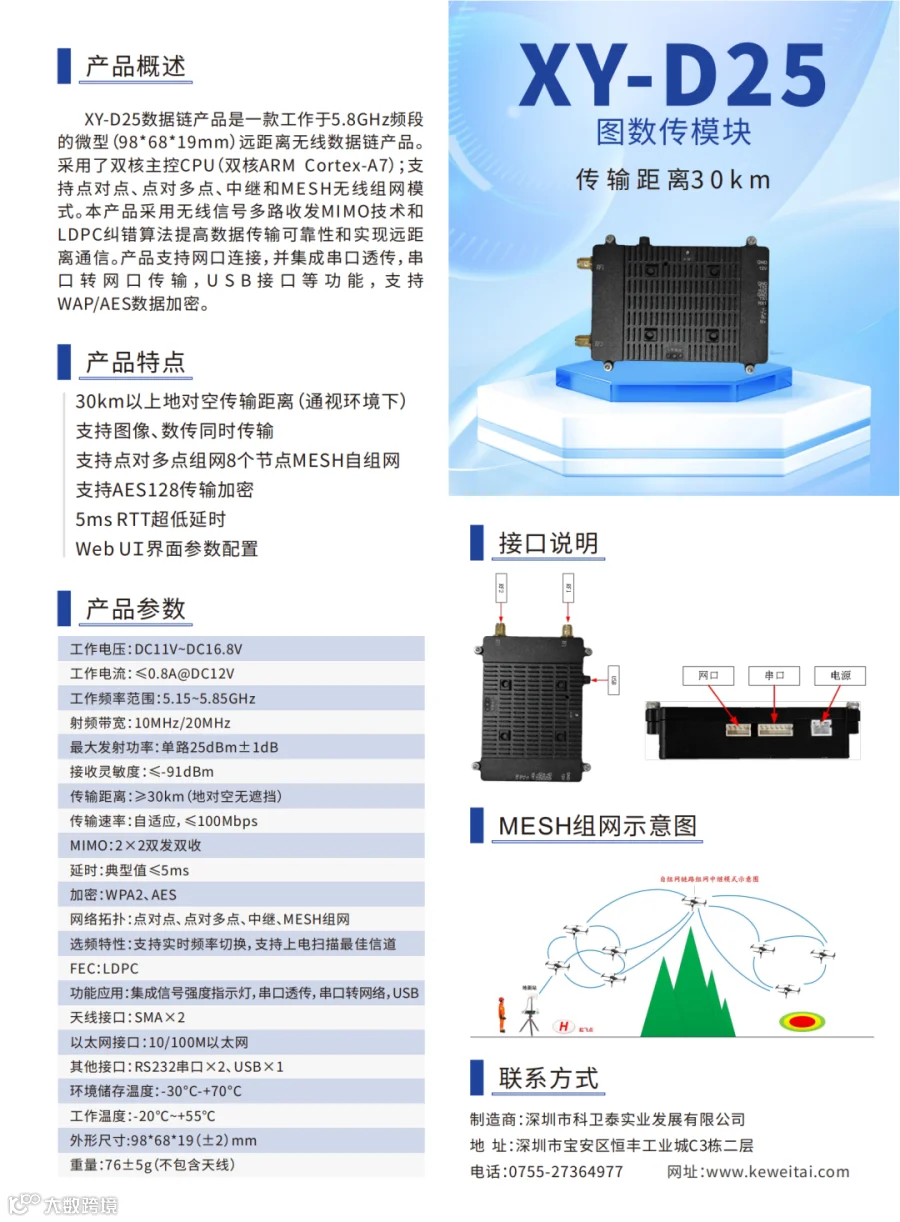

附录：XY-D25 数据链参数
