报 告 简 介
集成电路（Integrated Circuit，简称IC）是指将晶体管、电阻、电容等大量电子元件，通过光刻、薄膜沉积等微细加工工艺集成在一块半导体基片（通常为硅片）上，从而构成具有特定功能的微型电子电路。自1958年世界上第一块集成电路诞生以来，这一技术彻底改变了人类信息社会的面貌——从智能手机到人工智能，从数据中心到智能驾驶，从国防装备到工业控制，集成电路无处不在，被誉为现代工业的“粮食”。
集成电路是当今信息技术产业的核心基石，也是衡量一个国家产业竞争力和综合国力的重要标志。作为支撑经济社会发展和保障国家安全的战略性、基础性、先导性产业，集成电路已成为全球主要经济体的战略必争之地。2026年《政府工作报告》首次将集成电路列为新兴支柱产业之首，标志着其战略地位得到了实质性的提升。
本报告立足于2025-2026年全球半导体产业进入AI驱动新周期的关键节点，基于WSTS、SIA、中国半导体行业协会、海关总署、工信部、Bernstein、Yole、集微网等权威机构的最新数据，系统梳理了全球及中国集成电路市场的规模增长、产业链格局、竞争态势、区域分布及技术演进趋势，形成了一份覆盖设计、制造、封测、设备、材料全链条的深度研究报告。本报告以中立、客观的第三方视角，力求为政府部门把握产业发展脉络、评估政策实施效果、制定产业规划提供数据翔实、分析深入的研究参考。
目 录
第一章 集成电路行业概述与定义
1.1 集成电路的基本概念与主要分类
1.1.1 集成电路的基本定义与技术内涵
1.1.2 集成电路按功能分类
1.1.3 集成电路按制造工艺与集成度分类
1.2 集成电路产业的战略地位
1.2.1 集成电路在国民经济与信息安全中的基础性作用
1.2.2 全球主要经济体对集成电路产业的国家战略定位
1.2.3 中国集成电路产业顶层战略定位与政策坐标
第二章 全球集成电路市场分析
2.1 全球集成电路市场规模与增长态势
2.1.1 全球半导体市场总量及增速表现
2.1.2 全球近中期半导体市场规模预测
2.2 全球集成电路市场增长的核心驱动力
2.2.1 AI应用与数据中心基础设施的强劲牵引效应
2.2.2 逻辑芯片与存储芯片的结构性高速增长
2.2.3 传统终端市场（PC/智能手机/汽车电子）的需求支撑
2.3 全球集成电路区域市场格局与分化
2.3.1 美洲与亚太地区：AI投资驱动下的领跑者
2.3.2 欧洲与日本市场：增长分化与结构性挑战
第三章 中国集成电路政策环境与行业总览
3.1 中国集成电路产业政策环境系统梳理
3.1.1 “顶层设计＋专项政策＋大基金”三位一体政策体系
3.1.2 《国家集成电路产业发展推进纲要》的战略奠基
3.1.3 国家大基金各期规模、投向演变与进展
3.2 中国集成电路产业整体规模
3.2.1 集成电路年产量规模
3.2.2 三业（设计/制造/封测）合计销售收入
3.2.3 集成电路行业整体增速与历史增长轨迹
3.3 中国集成电路进出口贸易分析
3.3.1 集成电路出口规模
3.3.2 集成电路进口规模
3.3.3 进出口结构折射出的芯片自给能力与短板
3.4 中国在全球集成电路市场中的地位
3.4.1 中国市场规模占全球比重及变化趋势
3.4.2 中国市场规模增速与全球均速的对比
第四章 中国集成电路产业链各环节深度分析
4.1 中国芯片设计环节
4.1.1 设计产业销售规模突破千亿美元
4.1.2 产业销售额增速与长期复合增长率
4.1.3 设计企业总量、结构特征与结构性隐忧
4.2 中国芯片制造环节
4.2.1 制造环节市场格局与主要企业市占率分布
4.2.2 龙头企业经营数据与产能利用率分析
4.2.3 成熟制程与先进制程的产能结构特征
4.3 中国封装测试环节
4.3.1 封测环节国内竞争格局与全球市占率
4.3.2 封测产业整体规模与增长趋势
4.3.3 传统封装与先进封装的结构性分化
4.4 中国半导体设备与材料环节
4.4.1 半导体设备整体国产化率进展

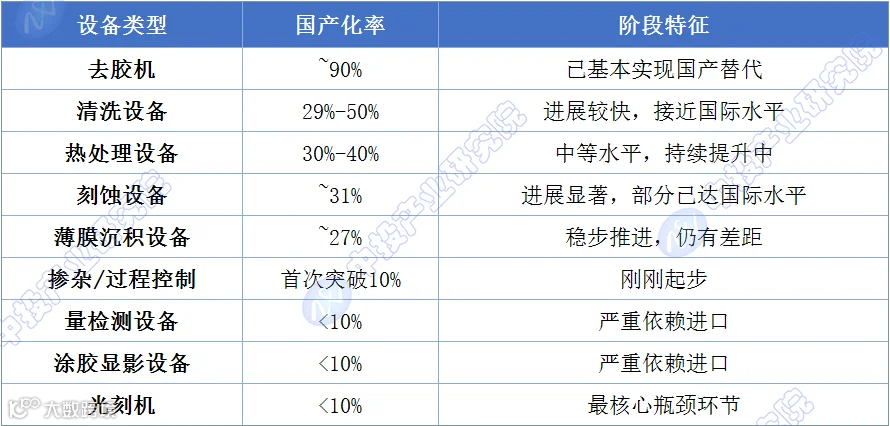

4.4.2 各细分设备领域国产化率差异与瓶颈环节
4.4.3 半导体材料国产化进展与关键短板
第五章 中国集成电路行业竞争格局
5.1 中国集成电路行业整体竞争格局与梯队划分
5.1.1 集成电路行业三梯队企业划分

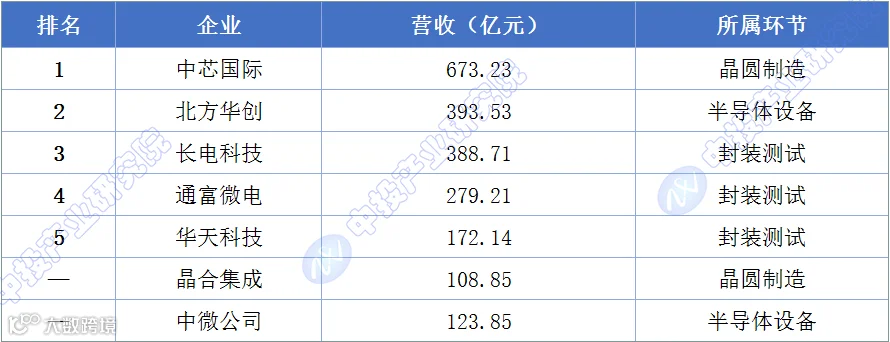

5.1.2 集成电路各梯队企业营收规模
5.2 中国集成电路各环节市场集中度
5.2.1 芯片设计领域主要企业市占率排名

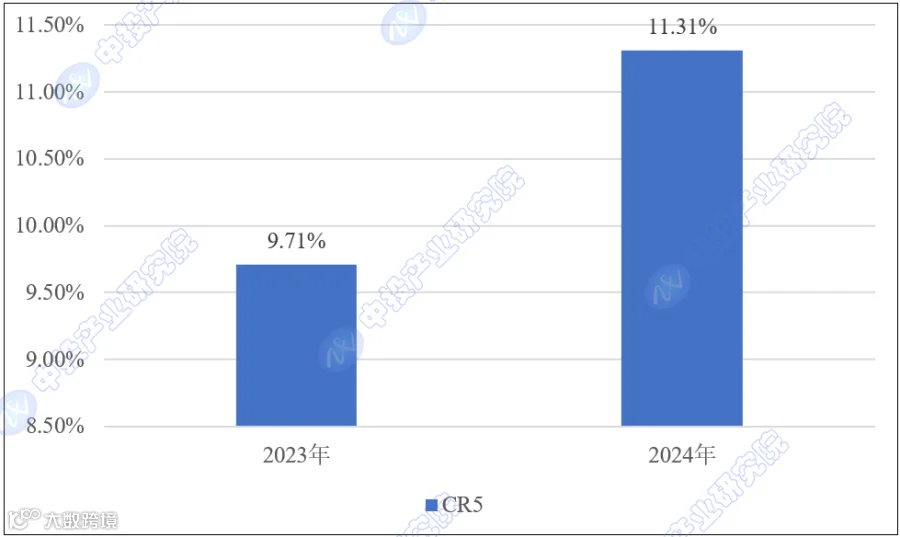

5.2.2 集成电路行业整体CR5变化趋势

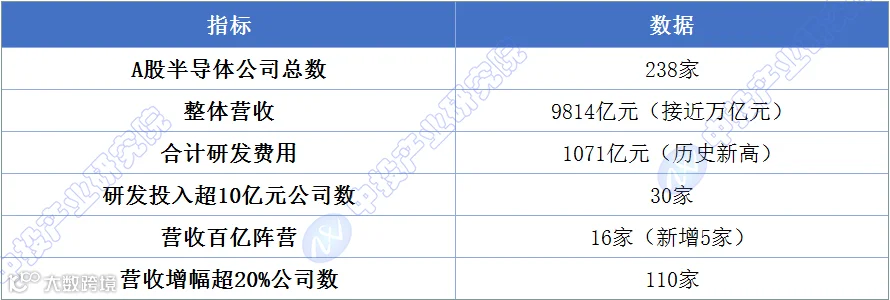

5.3 中国A股半导体公司概况
5.3.1 A股半导体公司总体营收
5.3.2 A股半导体公司研发费用
第六章 中国集成电路区域发展格局

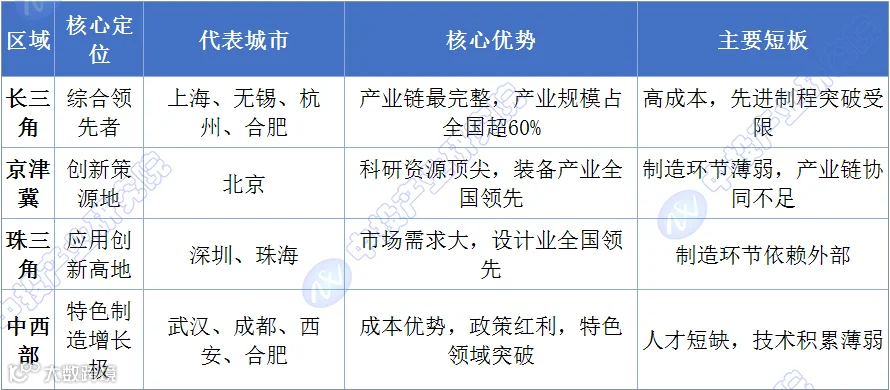

6.1 集成电路四大区域板块的定位与特征

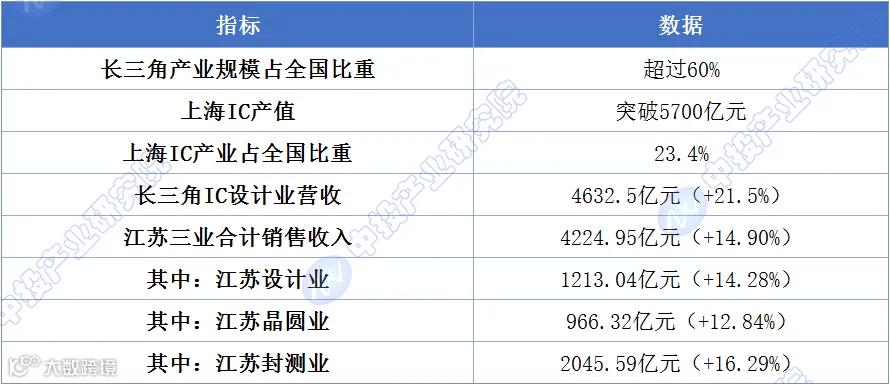

6.1.1 长三角：产业链最完整的综合领先者
6.1.2 京津冀：依托科研资源的创新策源地
6.1.3 珠三角：市场需求驱动的应用创新高地
6.1.4 中西部地区：以特色制造快速崛起的新增长极

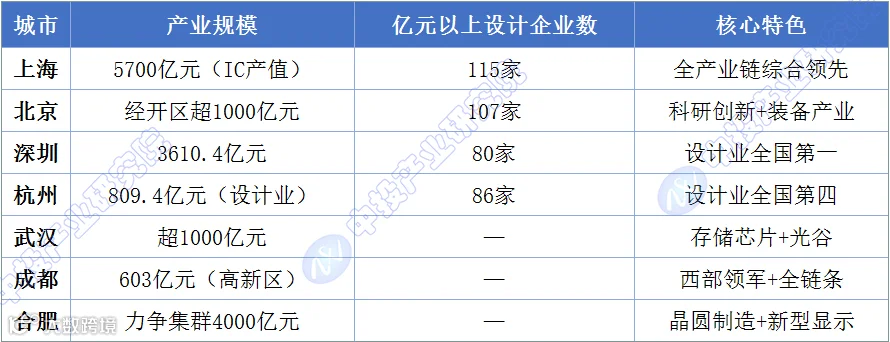

6.2 集成电路各区域企业分布与城市贡献
6.2.1 各区域亿元以上销售额企业数量及全国占比
第七章 中国集成电路技术发展趋势与前景展望
7.1 先进制程技术演进路径
7.1.1 全球逻辑芯片制程向2nm及更先进节点的推进路线

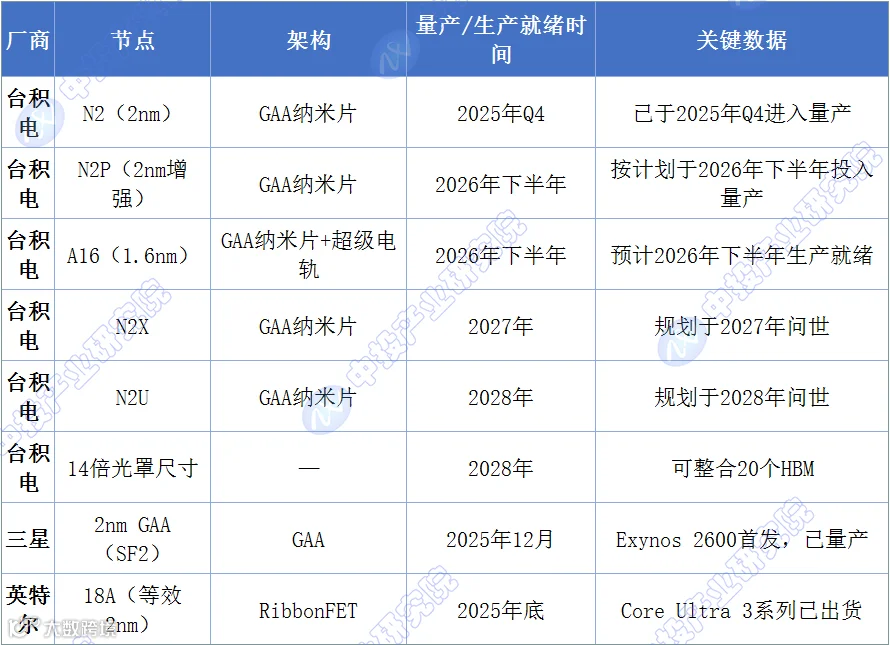

7.1.2 台积电/三星/英特尔先进节点量产时间表
7.1.3 国内先进制程追赶现状与国际龙头的代际差距
7.2 先进封装技术变革
7.2.1 先进封装从“配角”到“主角”的角色转变

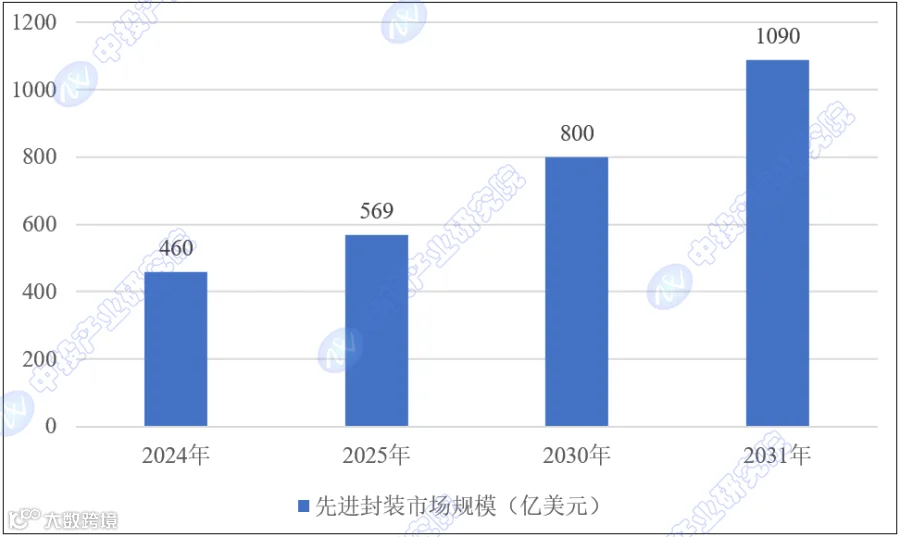

7.2.2 2.5D/3D封装技术与市场增长态势
7.2.3 国内外主要企业先进封装技术布局对比
7.3 AI与新兴技术对中国集成电路产业的深度重塑
7.3.1 AI大模型算力需求对芯片设计逻辑的根本改变
7.3.2 GPU/ASIC芯片路线竞争与国内企业布局
7.3.3 HBM高带宽存储与Chiplet（芯粒）技术的国产追赶路径
7.4 中国集成电路产业前景展望

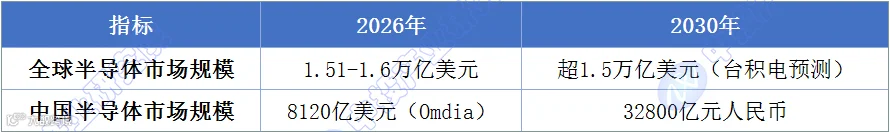

7.4.1 全球及中国半导体市场规模增长预期
7.4.2 从“点状突破”迈向“全链条突围”的质变节点
7.4.3 先进制程追赶/EDA自主化/关键材料国产化的攻坚方向
正 文
（温馨提示：文末附PDF文件下载）
第一章 集成电路行业概述与定义
1.1 集成电路的基本概念与主要分类
1.1.1 集成电路的基本定义与技术内涵
集成电路（Integrated Circuit，简称IC），是指将晶体管、电阻、电容等大量电子元件，通过光刻、掺杂、薄膜沉积等微细加工工艺集成在一块半导体基片（通常为硅片）上，从而构成具有特定功能的微型电子电路。与传统的分立元件电路相比，集成电路具有体积小、重量轻、功耗低、可靠性高以及批量生产成本低等显著优势。
集成电路的核心技术内涵建立在半导体物理基础之上——通过控制半导体材料中电流的流动来实现开关、放大及其他功能。数字集成电路中使用逻辑门（如与门、或门、非门等）实现布尔运算，逻辑门的组合可以形成加法器、计数器、存储器等复杂功能；模拟集成电路则通过运算放大器和滤波器等元件实现信号的放大、变换和滤波。集成电路设计通常采用硬件描述语言（如VHDL或Verilog），通过计算机辅助设计工具进行模拟和布局，再通过光刻等工艺将电路制造在硅片上。
从技术演进的维度看，集成电路的发展长期遵循摩尔定律——即芯片上可容纳的晶体管数量约每两年翻一番。但随着制程逼近物理极限，单纯依靠缩小制程尺寸提升性能的路径正变得愈发艰难，产业正逐步迈入“后摩尔时代”。在延续摩尔定律之外，通过先进封装、异构集成、新型材料等“拓展摩尔定律”的技术路线，正成为集成电路产业持续发展的重要方向。
集成电路作为一种典型的技术密集、资本密集和人才密集型产业，对企业的研发实力、技术积累、资金投入及资源整合能力均具有极高要求。其产业链条极长，从上游的材料与设备、中游的设计与制造到下游的封装测试，任何一个环节的短板都可能影响整个产业链的安全稳定。
1.1.2 集成电路按功能分类
集成电路最基础也是最重要的分类方式是按功能划分，主要分为三大类。
数字集成电路主要处理离散的数字信号（即0和1组成的二进制信号），用于逻辑运算和数据处理。典型产品包括微处理器（CPU）、图形处理器（GPU）、现场可编程门阵列（FPGA）、存储器（DRAM、NAND Flash）、数字逻辑电路及微控制器（MCU）等。数字集成电路的特点是集成度高、功耗设计灵活，是现代计算和信息处理的核心。
模拟集成电路处理连续的模拟信号（如声音、温度、压力等随时间连续变化的物理量），用于信号的产生、放大和处理。典型产品包括运算放大器、比较器、振荡器、放大器、射频收发器、电源管理芯片等。模拟集成电路对精度匹配和低噪声设计有极高要求。
混合信号集成电路同时包含数字和模拟功能，在同一个芯片上实现模拟信号与数字信号之间的转换与交互。典型产品包括模数转换器（ADC）、数模转换器（DAC）、基带芯片等。混合信号芯片广泛应用于音频设备、通信系统、数据转换和电源管理等场景。

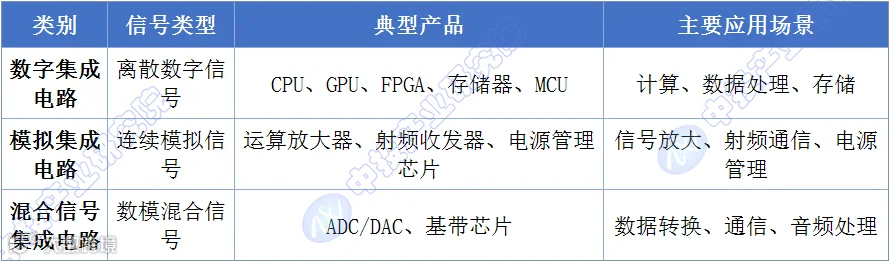

图表1 集成电路按功能分类及典型产品
数据来源：根据EEPW、AMEYA360等行业技术资料整理
1.1.3 集成电路按制造工艺与集成度分类
除按功能分类外，集成电路还可按制造工艺和集成度两个维度进行分类。
按制造工艺分类，集成电路主要分为双极型集成电路、MOS集成电路和BiCMOS集成电路三大类。双极型集成电路采用双极型晶体管，特点是速度快、驱动能力强，多用于高速数字和模拟电路。MOS集成电路采用金属氧化物半导体场效应晶体管（MOSFET），功耗低、集成度高，是现代集成电路的主流工艺。BiCMOS集成电路则结合了双极型和MOS两种技术，兼具高速和低功耗的优点，适用于对性能要求较高的特定场景。
按集成度分类，即按单个芯片上集成的电子元件（主要是晶体管）数量进行划分：
小规模集成电路（SSI）：包含几十个电子元件，如简单的逻辑门、触发器
中规模集成电路（MSI）：包含几百个元件，能实现组合逻辑、电路放大等功能
大规模集成电路（LSI）：包含几千到几万个元件，能够实现中央处理器单元、存储器等复杂功能
超大规模集成电路（VLSI）：包含数十万到上亿个元件，可实现整个计算机系统或复杂信号处理系统
超超大规模集成电路（ULSI）：集成度更高，达到数百万至数千万个元件，主要用于高端微处理器和存储芯片
值得注意的是，随着制程工艺的不断进步，上述集成度划分的边界已日趋模糊。当前最先进的芯片已集成数百亿个晶体管，分类的意义更多体现在技术演进的纵向参照上。
此外，集成电路还可按应用类型分为通用集成电路和专用集成电路（ASIC）。ASIC为特定应用量身设计，性能和效率更高；而可编程逻辑器件（如FPGA）则可供用户反复编程以实现不同的逻辑功能。
1.2 集成电路产业的战略地位
1.2.1 集成电路在国民经济与信息安全中的基础性作用
集成电路被公认为信息技术产业的核心，是支撑经济社会发展和保障国家安全的战略性、基础性、先导性产业。这一战略定位并非近年才提出——早在2014年国务院印发的《国家集成电路产业发展推进纲要》中，就已明确将集成电路产业定位为“信息技术产业的核心”和“支撑经济社会发展和保障国家安全的战略性、基础性和先导性产业”。
从国民经济角度而言，集成电路是推动5G、大数据、人工智能、云计算等新兴技术产业发展的基石。它不仅是电子信息产业的基础，更通过与各行业的深度融合，成为驱动传统产业转型升级的核心引擎。随着全球科技革命与产业变革的深入推进，AI智能体、智能驾驶、智能家居等应用场景的规模化应用催生了海量新兴需求，进一步强化了集成电路作为“产业粮食”的基础性地位。
从国家安全角度而言，集成电路直接关系到国家信息安全、国防现代化和关键基础设施的自主可控。集成电路产品的自主设计和制造能力，是一个国家在信息时代维护主权和安全的核心能力之一。正如《国家集成电路产业发展推进纲要》所指出的，集成电路产品大量依赖进口，“难以对构建国家产业核心竞争力、保障信息安全等形成有力支撑”。
集成电路作为衡量国家产业竞争力和综合国力的重要标志，已成为全球主要经济体的“兵家必争之地”。
1.2.2 全球主要经济体对集成电路产业的国家战略定位
近年来，全球主要经济体纷纷将集成电路产业上升至国家战略高度，通过立法、财政补贴、产业规划等多种手段加大扶持力度。
美国于2022年7月通过《芯片与科学法案》（CHIPS and Science Act），该法案总额达2800亿美元，其中520亿美元指定用于补贴美国半导体供应链。截至2025年初，约340亿美元的初步协议（占法案资金的89%）已签署，但实际拨款与企业扩厂进度挂钩——到2025年初仅40亿美元资金到账。2025年，特朗普政府上台后对部分补贴协议进行了重新谈判和调整。2025年8月，美国政府与英特尔达成协议，以89亿美元换取英特尔9.9%的非投票股权（资金来源为57亿美元尚未支付的芯片法案补贴及32亿美元“安全飞地”项目资金），加上英特尔此前已获得的22亿美元补贴，美国政府对英特尔的总投资额达111亿美元。台积电则承诺将其在亚利桑那州的投资从此前的650亿美元大幅增至1650亿美元，2025年3月正式宣布加码1000亿美元，新建三座晶圆厂、两座先进封装设施及一个主要研发团队中心。台积电亚利桑那州工厂一期4nm晶圆厂已于2024年底实现量产。美国的目标是到2030年生产全球至少20%的先进逻辑芯片。
欧盟于2023年推出首版《芯片法案》（European Chips Act），目标是到2030年将欧洲在全球芯片生产中的份额翻倍至20%。首版法案计划调动430亿欧元的公共和私人投资（其中33亿欧元来自欧盟预算）。但实际进展不及预期——欧洲审计院预计届时仅能达到约12%。2026年6月，欧盟委员会正式提出《芯片法案2.0》立法提案。新法案从单纯补贴工厂转向刺激需求，计划到2035年动员约1200亿欧元的公共和私人资金。法案明确提出要在欧洲本土落地一座先进制程晶圆厂，实现AI芯片的本地化生产——目前欧洲本土芯片产量不足全球总产量的10%，5纳米及以下最尖端先进制程芯片几乎完全依赖亚洲与美国供应。
日本以“国家队”模式推动半导体产业复兴。2022年成立的Rapidus公司由丰田、索尼、软银、NTT等八大日本龙头企业共同发起。日本政府已累计向Rapidus承诺约1.7万亿日元（约合120亿美元）的补贴。2025年7月18日，Rapidus宣布正式启动2nm全环绕栅极（GAA）晶体管的试制，并成功展示了其首块2nm GAA晶圆。Rapidus以2027年实现量产为目标。2025年11月，日本政府宣布在2026-2027财年追加约1.1万亿日元（约70亿美元）的资金支持。
韩国在巩固存储芯片全球领导地位的基础上，大力向系统芯片和AI半导体领域拓展。韩国政府发布了“AI半导体产业跃升战略”，计划到2030年培育5家全球性AI半导体独角兽企业和5家拥有AI芯片领先技术的中坚企业。在研发投入方面，韩国计划到2032年在下一代存储半导体领域投入2159亿韩元，到2030年在AI专用半导体领域投入1.2676万亿韩元。2026年6月，韩国政府宣布在西南地区新建存储芯片集群，三星电子和SK海力士将在西南地区共投资800万亿韩元，分别兴建2座存储晶圆制造厂。

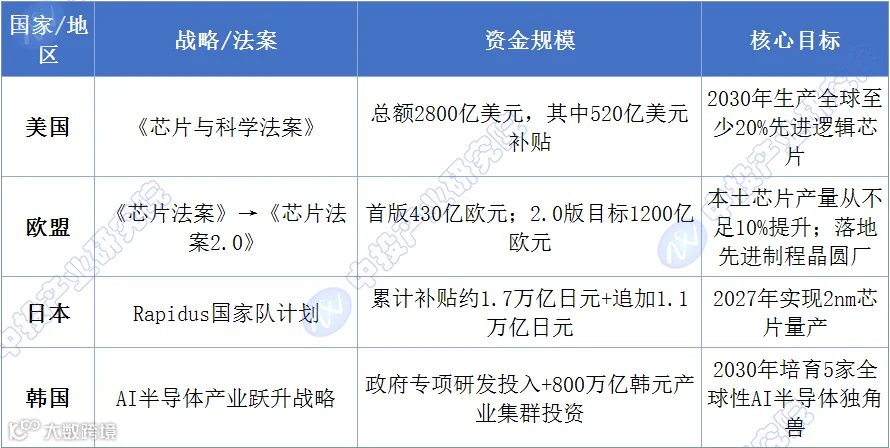

图表2 全球主要经济体集成电路产业战略对比
数据来源：美国国会、欧盟委员会、日本经济产业省、韩国产业通商资源部等官方信息整理
1.2.3 中国集成电路产业顶层战略定位与政策坐标
中国对集成电路产业的顶层战略定位经历了一个持续深化、逐步升级的过程。
战略定位的演进。 2014年6月，国务院正式印发《国家集成电路产业发展推进纲要》，首次从国家战略高度系统部署集成电路产业发展。纲要明确将集成电路定位为“信息技术产业的核心”和“支撑经济社会发展和保障国家安全的战略性、基础性和先导性产业”。《纲要》提出的发展目标是：到2020年全行业销售收入年均增速超过20%，16/14nm制造工艺实现规模量产；到2030年，集成电路产业链主要环节达到国际先进水平，一批企业进入国际第一梯队。同年9月，国家集成电路产业投资基金（即“大基金”）正式成立，以此为标志，中国集成电路产业进入发展快车道。
2025年4月，中共中央政治局召开会议分析研究经济形势和经济工作，正式提出“新兴支柱产业”概念。“十五五”规划建议进一步将着力打造新兴支柱产业确定为建设现代化产业体系的重点任务。2026年《政府工作报告》明确提出，“实施产业创新工程，鼓励央企国企带头开放应用场景，打造集成电路、航空航天、生物医药、低空经济等新兴支柱产业”。集成电路被列为新兴支柱产业之首。
“新兴支柱产业”兼具支柱属性与新兴特征——既显著支撑国民经济总量增长，又有效促进经济结构优化升级。这一概念的提出，标志着集成电路从“战略性新兴产业”进一步上升为国民经济新兴支柱产业，战略地位得到了实质性的提升。

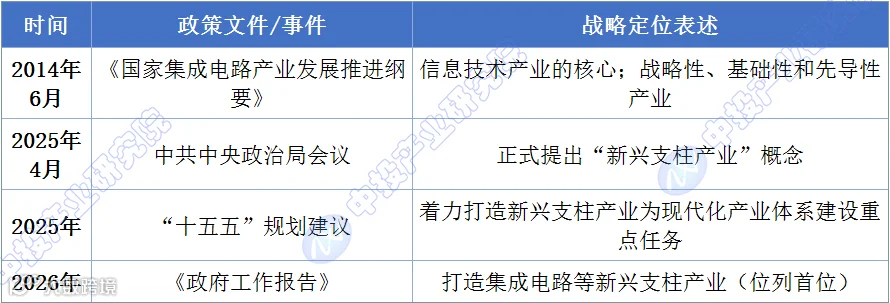

图表3 中国集成电路产业战略定位演进
数据来源：国务院、中共中央政治局、“十五五”规划建议、2026年《政府工作报告》等公开文件整理
政策体系的系统构建。在顶层战略的指引下，中国已形成了“顶层设计＋专项政策＋国家大基金”三位一体的集成电路产业政策体系。2014年以来，国家先后出台了一系列专项政策。国家大基金一期（1387亿元）聚焦制造环节，二期（2041.5亿元）转向设备和材料等上游领域，三期（3440亿元）进一步拓展至高端设备、先进封装等方向。工信部明确提出从促进产业链协同创新、持续营造良好产业环境、坚持开放合作三方面推动集成电路产业高质量发展。这些政策部署为产业规模扩张和技术突破提供了系统性支撑。
第二章 全球集成电路市场分析
2.1 全球集成电路市场规模与增长态势
2.1.1 全球半导体市场总量及增速表现
2025年是全球半导体行业历史上表现最为强劲的年份之一。根据世界半导体贸易统计组织（WSTS）发布的全年数据，2025年全球半导体销售额达到7956亿美元，同比增长26.2%，创下行业有史以来最强劲的年度增长之一。美国半导体行业协会（SIA）同期公布的数据显示，2025年全球半导体销售额为7917亿美元，较2024年的6305亿美元增长25.6%。两家权威机构的数据因统计口径和计算方法略有差异，但都指向同一个结论——2025年全球半导体市场实现了历史性的高速增长。
从季度节奏来看，市场热度在下半年进一步升温。2025年第三季度全球半导体销售额达2084亿美元，较第二季度环比增长15.8%；第四季度销售额达2366亿美元，同比增长37.1%，较第三季度环比增长13.6%。仅2025年12月单月，全球半导体销售额就达到789亿美元。市场呈现出“逐季加速”的扩张态势，背后是AI算力需求的持续释放和数据中心基础设施建设的大规模推进。
产品结构方面，2025年的增长呈现显著的“两极分化”特征。逻辑芯片和存储芯片是拉动整体增长的双引擎。WSTS数据显示，2025年逻辑芯片营收同比增长37%；SIA数据则显示逻辑芯片销售额增长39.9%至3019亿美元。存储芯片方面，WSTS数据显示增长28%；SIA数据显示增长34.8%至2231亿美元。相比之下，模拟芯片增长约7%，微处理器增长约8%，传感器增长约10%，光电子增长约4%，分立元件则因汽车领域需求疲软而小幅下滑。
从终端应用来看，计算机领域（含数据中心和AI相关计算平台）是2025年增长的主力，同比扩张超过60%，成为整体市场增长的最大贡献者。政府相关需求（国防和基础设施支出）增长了15%，工业领域在经历了前几年的库存调整后也恢复了5%的增长。

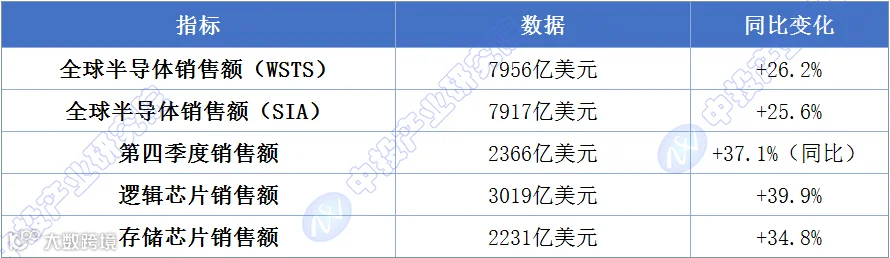

图表4 2025年全球半导体市场核心数据
数据来源：WSTS（2025年全年最终数据）、SIA（2026年2月6日发布）
2.1.2 全球近中期半导体市场规模预测
全球半导体市场逼近万亿美元规模已成为行业共识，但预测数据在短短一年内经历了多次大幅上调。
2025年6月，WSTS春季预测认为2025年全球半导体市场规模为7009亿美元，同比增长11.2%，2026年将增长8.5%至7607亿美元。然而市场的实际表现远超这一预期。2025年12月，WSTS发布秋季展望，将对2025年全球半导体市场规模的估计上调约450亿美元至7722.43亿美元，同比增幅扩大至22.5%。WSTS进一步预测，2026年全球半导体市场规模将达到9754.60亿美元，实现26.3%的同比增长，逼近1万亿美元大关。
进入2026年，市场热度持续攀升。WSTS于2026年6月初发布春季预测，将2026年全球半导体市场规模上调至1.51万亿美元，同比增长高达90%。这一调整的核心驱动因素是存储芯片市场的异常表现——2026年存储芯片销售额预计同比飙升约250%，一举超过8000亿美元。全球半导体市场规模的加速增长主要由存储芯片板块主导，而存储芯片的爆发则根植于AI基础设施对HBM（高带宽存储）的强劲需求。
其他权威机构的预测同样呈现上调趋势。Gartner于2026年4月8日发布预测，2025年全球半导体收入为8053亿美元（含存储2163亿美元、非存储5890亿美元），2026年全球半导体收入将超过1.3万亿美元，同比增长64%，创下近二十年来最高增速。Gartner进一步指出，AI半导体预计将占2026年总半导体收入的约30%。IDC于2026年4月29日发布预测，2026年全球半导体收入将达到1.29万亿美元，同比增幅达52.8%；到2030年全产业收入将增长至1.75万亿美元。SIA则预计2026年全球销售额将达到约1万亿美元。
不同机构的预测差异主要源于对存储芯片价格走势和AI基础设施投资节奏的不同判断，但“2026年突破万亿美元”已成为行业基本共识。

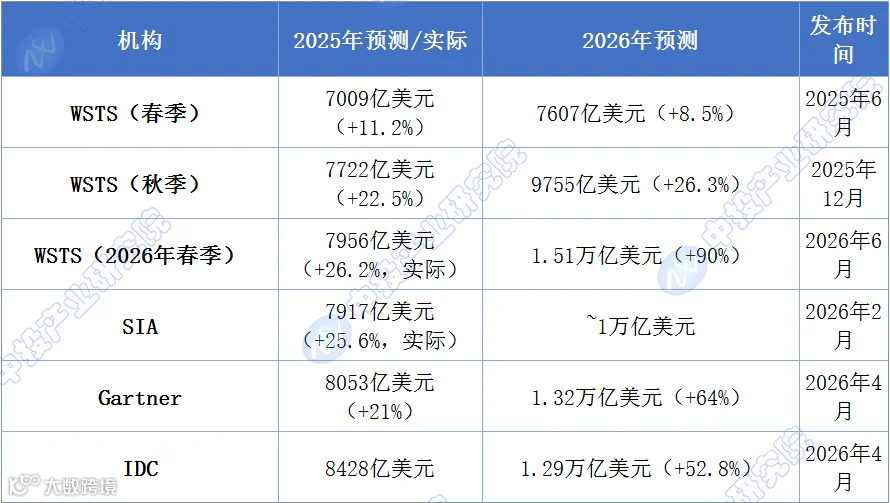

图表5 2025-2026年主要机构对全球半导体市场规模预测
数据来源：WSTS、SIA、Gartner、IDC官方发布
2.2 全球集成电路市场增长的核心驱动力
2.2.1 AI应用与数据中心基础设施的强劲牵引效应
AI是2025年全球半导体市场增长最核心的驱动力。WSTS在分析2025年市场增长时明确指出，增长主要受益于人工智能应用及数据中心基础设施的强劲需求，推动了逻辑芯片和存储芯片需求的增长。这一判断贯穿了整个年度的市场走势。
从需求侧来看，全球主要云服务提供商（hyperscalers）在AI基础设施上的资本开支持续攀升。IDC数据显示，2025年第三季度，超大规模数据中心资本支出首次突破1000亿美元，预计到2026年，主要云服务提供商的资本支出将同比增长70%，达到约6000亿美元。GPU、AI加速器、HBM内存、网络ASIC和先进封装技术正主导着行业的资本配置。Omdia预测，在数据中心与AI相关应用的推动下，数据计算板块将在2026年首次超过半导体总营收的50%。
IDC半导体与半导体制造研究副总裁Jeff Janukowicz表示：“半导体行业已跨过一道结构性门槛。AI不再是需求的催化剂，它已成为需求的基本盘。建设AI基础设施的竞赛正以前所未有的速度消耗着芯片，这对存储、逻辑芯片和封装领域都产生了深远影响。”
业内分析人士将本轮半导体市场规模扩张的本质概括为“全球数字化进程从‘增量普及’转向‘深度赋能’所带来的结构性跃迁”。核心驱动力已从过去的消费电子周期性轮动，升级为AI与云边智能所触发的全域算力需求增加。这种转变意味着半导体行业的需求基础比以往更加坚实，具备了穿越传统周期的韧性。
2.2.2 逻辑芯片与存储芯片的结构性高速增长
逻辑芯片和存储芯片是2025年半导体市场增长的双引擎，两者合计贡献了整体市场增量的绝大部分。
逻辑芯片方面，2025年表现尤为突出。WSTS数据显示逻辑芯片同比增长37%，SIA数据则显示增长39.9%至3019亿美元，成为销售额最大的产品类别。逻辑芯片的增长主要来自数据中心AI加速器（GPU、NPU）、高性能计算平台以及先进制程处理器。生成式AI的爆发使云端服务提供商对高性能计算芯片的需求急剧膨胀。
存储芯片方面，2025年延续了从2023年低谷复苏的势头，WSTS数据显示增长28%。更值得关注的是2026年的前景——WSTS 2026年春季预测显示，存储芯片销售额预计同比飙升约250%。Gartner预测2026年DRAM和NAND闪存年度价格将分别上涨125%和234%。存储芯片的爆发性增长根植于AI对HBM的强劲需求——IDC指出，存储市场正处在前所未有的拐点，AI基础设施和工作负载的快速扩张正在给存储生态系统带来巨大压力，市场正从周期性复苏转为一个结构上更为吃紧的环境。
展望2026年，WSTS秋季预测显示逻辑芯片和存储芯片的同比增幅都将双双超过三成。存储芯片的爆发性增长将成为推动全球半导体市场突破万亿美元甚至达到1.5万亿美元的关键变量。
2.2.3 传统终端市场（PC/智能手机/汽车电子）的需求支撑
与AI驱动的爆发式增长相比，传统终端市场在2025年表现相对温和，但仍是半导体需求的重要基本盘。
PC市场方面，2025年整体呈现稳定复苏态势。头部芯片厂商和终端厂商均表示2025年手机和PC增长相对稳定，AI PC被视为当年的主要增长点。AI PC的渗透率提升为PC半导体市场注入了新的增长动力，但整体增速远不及数据中心领域。
智能手机市场方面，2025年出货量恢复同比增长。5G手机的持续渗透、影像系统升级以及端侧AI功能的引入，推动了对应用处理器、基带芯片、图像传感器和电源管理芯片的需求。但智能手机市场已进入存量竞争阶段，增长幅度有限。
汽车电子方面，2025年表现分化。一方面，新能源汽车的持续增长推动了对功率半导体（IGBT、SiC）和MCU的需求；另一方面，传统燃油车市场疲软导致分立元件需求下滑——WSTS数据显示2025年分立元件营收同比小幅下滑，主要原因是汽车领域需求疲软。
综合来看，传统终端市场在2025年扮演的是“稳底盘”的角色——增速不快但体量庞大，为半导体行业的整体增长提供了基础需求支撑，但与AI驱动的数据中心市场相比，已不再是增长的主要引擎。
2.3 全球集成电路区域市场格局与分化
2.3.1 美洲与亚太地区：AI投资驱动下的领跑者
2025年全球半导体区域市场呈现出鲜明的“两极分化”格局——美洲和亚太地区领跑全球，欧洲温和增长，日本则出现下滑。
美洲地区是2025年增长最快的区域市场。WSTS数据显示，美洲地区2025年半导体市场规模同比增长29.1%。SIA的全年统计则显示美洲增长30.5%。美洲地区的强劲表现主要得益于美国AI芯片设计企业的全球领先地位——英伟达、AMD等企业在GPU和AI加速器市场的统治力，以及美国本土数据中心基础设施的大规模建设。WSTS 2026年春季预测显示，美洲地区2026年市场规模有望翻倍以上，同比增长率高达112%。
亚太地区（含中国）同样表现强劲。WSTS数据显示亚太地区2025年增长24.9%。若按SIA口径的“亚太/其他地区”（含中国但不含日本），2025年同比增长高达45.0%。中国作为全球最大的半导体消费市场，2025年同比增长17.3%。亚太地区的增长受益于全球半导体制造重镇的产能扩张、中国国产替代进程的加速以及区域内AI和数据中心需求的持续释放。WSTS 2026年春季预测显示，亚太地区预计同比增长87%。
从绝对规模来看，WSTS数据显示2025年美洲市场达2519亿美元，亚太市场达4214亿美元，两者合计占全球市场的87%以上。这两个区域在逻辑芯片和存储芯片领域的强势地位，决定了它们在未来几年仍将是全球半导体增长的绝对主力。
2.3.2 欧洲与日本市场：增长分化与结构性挑战
欧洲市场2025年表现温和。WSTS秋季展望数据显示欧洲市场同比增长6%。SIA统计为6.3%。欧洲的增长主要来自汽车电子和工业半导体领域——欧洲拥有英飞凌、意法半导体、恩智浦等全球领先的汽车和工业芯片企业，但这些领域的需求增速远不及AI数据中心市场。WSTS 2026年春季预测显示，欧洲市场预计同比增长58%，增速显著加快但仍大幅落后于美洲和亚太。
日本市场是2025年唯一出现下滑的主要区域。WSTS数据显示日本市场同比下降4%。SIA统计为下降4.7%。日本的下滑有多重原因：一是日本半导体产业以汽车电子、功率器件和传感器为主，对AI数据中心这一高增长领域的敞口较小；二是日元汇率波动对以美元计价的销售额产生了影响；三是日本国内消费电子和汽车市场的需求相对疲软。不过WSTS 2026年春季预测显示，日本市场预计将恢复增长，同比增幅约28%。
欧洲与日本的共同挑战在于：在全球半导体产业向AI和数据中心方向加速转型的过程中，这两个区域在逻辑芯片和存储芯片等核心增长领域的存在感较弱。欧洲虽有先进的半导体设备和部分汽车芯片优势，但缺少先进制程制造能力和AI芯片设计龙头；日本虽在半导体材料和部分设备领域占据全球领先地位，但在芯片设计和先进制造方面同样面临挑战。这种结构性短板意味着，即便全球市场整体高歌猛进，欧洲和日本也难以充分享受增长红利——除非在战略布局上做出重大调整。

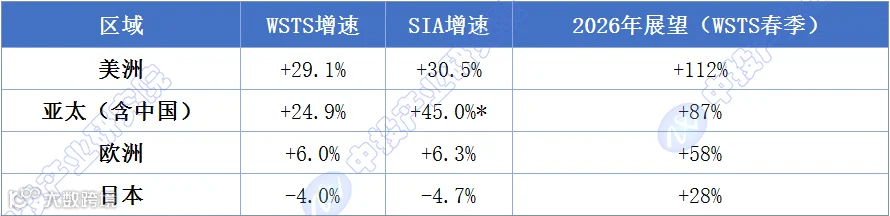

图表6 2025年全球半导体区域市场增速对比
注：SIA“亚太/其他地区”口径含中国但不含日本，与WSTS“亚太”口径略有不同
数据来源：WSTS（2025年12月秋季展望、2026年6月春季展望）、SIA（2026年2月6日发布）
第三章 中国集成电路政策环境与行业总览
3.1 中国集成电路产业政策环境系统梳理
3.1.1 “顶层设计＋专项政策＋大基金”三位一体政策体系
中国集成电路产业的政策体系经历了从分散支持到系统布局、从跟随发展到自主引领的深刻演变。二十余年间，国家战略重心从“十一五”的“大力发展与完善产业链”递进至“十二五”的“提升自主创新能力”，再到“十三五”的“突破核心技术”，直至“十四五”的“集中突破关键技术以实现科技自立自强”。这一演进脉络清晰地反映了中国从“缺芯少魂”到构建完整产业体系的战略决心。
当前，中国已形成了“顶层设计＋专项政策＋国家大基金”三位一体的集成电路产业政策体系。在顶层设计层面，2014年国务院印发的《国家集成电路产业发展推进纲要》首次从国家战略高度系统部署产业发展；“十五五”规划则进一步将集成电路明确定义为支撑现代化强国建设的战略性核心产业。在专项政策层面，国家先后出台了一系列涵盖财税优惠、投融资支持、人才引进、国际合作等领域的配套政策。在资金支持层面，国家集成电路产业投资基金（即“大基金”）通过市场化运作，持续为产业链关键环节注入长期资本。
3.1.2 《国家集成电路产业发展推进纲要》的战略奠基
2014年6月，国务院正式印发《国家集成电路产业发展推进纲要》，这是中国集成电路产业发展史上具有里程碑意义的纲领性文件。《纲要》开宗明义地指出，集成电路产业是信息技术产业的核心，是支撑经济社会发展和保障国家安全的战略性、基础性和先导性产业。这一战略定位至今仍是中国集成电路产业政策的基本遵循。
《纲要》确立了三个阶段的递进式发展目标：到2015年，全行业销售收入超过3500亿元，建立与产业发展规律相适应的融资平台和政策环境；到2020年，与国际先进水平的差距逐步缩小，全行业销售收入年均增速超过20%；到2030年，产业链主要环节达到国际先进水平，一批企业进入国际第一梯队，实现跨越发展。
在任务部署上，《纲要》明确了四大重点方向：一是着力发展集成电路设计业，围绕重点领域产业链强化协同创新；二是加速发展集成电路制造业，突破投融资瓶颈，持续推动先进生产线建设；三是提升先进封装测试业发展水平；四是突破集成电路关键装备和材料。围绕上述目标，《纲要》提出了八项保障措施，其中“设立国家产业投资基金”被列为关键举措之一。以此为起点，国家集成电路产业投资基金正式登上历史舞台。
3.1.3 国家大基金各期规模、投向演变与进展
国家集成电路产业投资基金（简称“大基金”）是中国集成电路产业政策体系中最为关键的资本工具。截至目前，大基金已设立三期，规模逐期扩大、投向持续深化。
大基金一期成立于2014年9月，注册资本987.2亿元，最终募集资金总额1387亿元。一期重点投向集成电路制造环节，投资分布为：制造占67%、设计占17%、封测占10%、装备材料类占6%。一期基金的设立有效解决了当时国内晶圆制造领域投资缺口大、回报周期长的资本瓶颈问题，为一批龙头制造企业的产能扩张提供了关键支撑。2025年10月底，大基金一期召开临时股东会，审议通过《关于减少注册资本并返还部分出资的议案》，首次以减资方式向股东分配资金180亿元，注册资本由987.20亿元减至807.20亿元。业内人士表示，这表明国家级产业基金运作逐步进入良性循环。
大基金二期成立于2019年10月，注册资本2041.5亿元。相较于一期，二期更注重半导体企业的技术含量和在产业链细分领域的地位，重点转向支持行业内龙头企业做大做强。二期的投向从制造环节适度向前端设备和材料延伸。
大基金三期成立于2024年5月24日，注册资本高达3440亿元。股东结构进一步优化，除财政部直接认缴外，上海市、北京市、广东省的国有投资平台，工农中建交邮六家国有银行及多家央企均有出资。三期战略方向从单纯支持产能扩张转向攻坚设备、材料、核心零部件、EDA、先进封装和算力芯片等核心环节。据机构分析，三期可能重点投资半导体产业链中国产化率较低的环节，并前瞻布局AI芯片、具身智能等前沿领域。
在具体运作上，三期基金延续了通过子基金撬动社会资本的模式。2024年12月31日，三期参与设立了华芯鼎新（北京）股权投资基金（有限合伙）和国投集新（北京）股权投资基金（有限合伙），两只基金的出资总额分别为930.93亿元和710.71亿元。2025年1月17日，三期与国智投（上海）私募基金管理有限公司共同出资设立国家人工智能产业投资基金合伙企业（有限合伙），出资额高达600.6亿元。在直接投资方面，2025年9月，大基金三期通过子基金国投集新向拓荆键科增资4.5亿元，押注三维集成键合设备；2025年10月，国投集新向南通晶体认缴出资1亿元，持股25%，布局光掩模基板材料。三期基金预计可撬动约2万亿元社会资金，计划分10年投入。

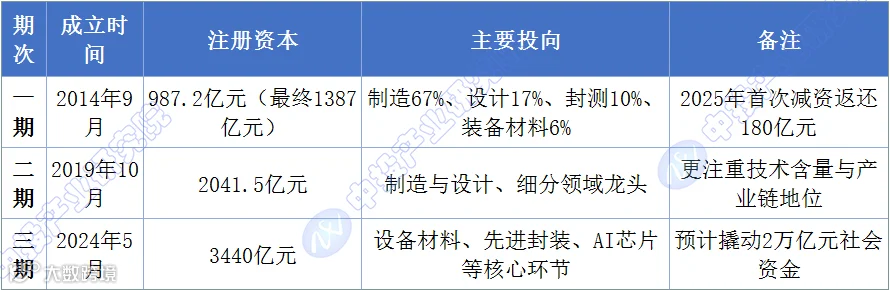

图表7 国家集成电路产业投资基金（大基金）各期概况
数据来源：根据国家集成电路产业投资基金公开信息、天眼查、企查查等整理
3.2 中国集成电路产业整体规模
3.2.1 集成电路年产量规模
中国集成电路产量在2025年再创新高。根据工业和信息化部运行监测数据，2025年全年我国集成电路产量达4843亿块，同比增长10.9%。从更长的历史周期看，中国集成电路产量保持了持续攀升的态势，产量数据的持续增长既反映了国内晶圆制造产能的稳步扩张，也体现了下游市场需求对国产芯片的强劲拉动。2026年一季度，产量延续高增长态势，达1272亿块，同比增长24.3%。
3.2.2 三业（设计/制造/封测）合计销售收入
根据中国半导体行业协会统计，2025年中国集成电路产业（设计、制造、封测三业合计）销售额达17331亿元，同比增长20.2%。
分环节来看，设计业销售额8261.1亿元，同比增长24.8%，在三大环节中增速最快、规模最大；制造业销售额5225.9亿元，同比增长17.1%；封装测试业销售额3844亿元，同比增长15.2%。全产业链保持了协同增长的态势。
中国半导体行业协会理事长陈南翔进一步指出，若将装备、零部件和材料等支撑环节纳入统计，2025年我国集成电路产业的实际收入超过1.9万亿元。这意味着中国集成电路产业已从单一的“芯片制造”扩展为涵盖设计、制造、封测、设备、材料、零部件的完整产业生态。

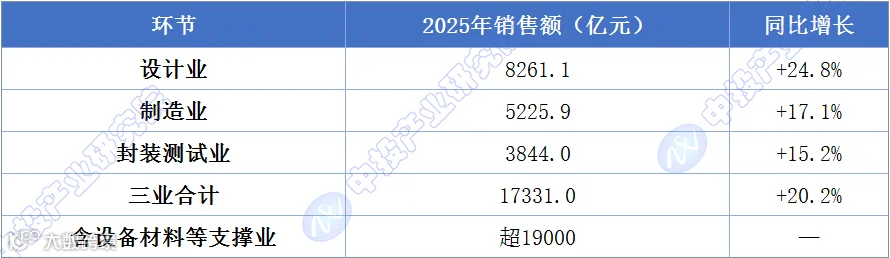

图表8 2025年中国集成电路产业三业销售额及增速
数据来源：中国半导体行业协会（2025年度）
3.2.3 集成电路行业整体增速与历史增长轨迹
中国集成电路产业在过去十余年间保持了远高于全球平均水平的增长速度。根据中国半导体行业协会统计，2016年至2023年，中国大陆集成电路产业收入年复合增长率达16.03%。若以更长的时间跨度观察，这一增长趋势更加显著——从2014年《推进纲要》发布时的产业基础到2025年三业合计突破1.7万亿元，产业规模实现了数量级的跃升。
从增速的波动来看，2023年产业销售规模为12276.9亿元，同比增长2.3%；2024年产业持续向好，前三季度产业销售收入同比增长约18%；2025年进一步加速至20.2%。进入2026年，一季度中国集成电路产业起步即迎高潮，出货量几乎与2025年第四季度持平，制造业增长罕见领跑行业增速。

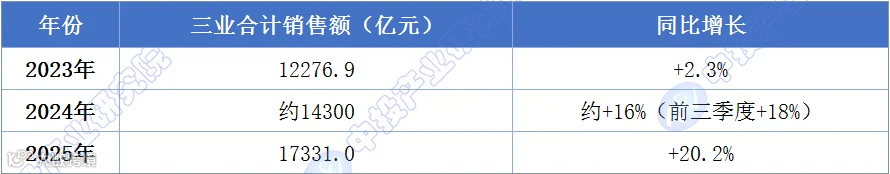

图表9 2023-2025年中国集成电路产业销售额增长趋势
数据来源：中国半导体行业协会
3.3 中国集成电路进出口贸易分析
3.3.1 集成电路出口规模
2025年是中国集成电路出口的里程碑之年。根据海关总署统计，2025年我国集成电路出口额达2019亿美元，同比增长26.8%，首次突破2000亿美元大关，创造了历史新高。
从出口数量看，2025年集成电路出口数量为3495亿个，同比增长17.4%。出口增速（26.8%）显著高于出口数量增速（17.4%），表明出口产品的单价和附加值在持续提升——出口的芯片正从低端产品向中高端产品升级。
从月度节奏看，2025年12月当月，集成电路出口达218.6亿美元，同比增长47.8%，创月度出口新高，并保持了连续26个月同比增长。这一持续的出口增长态势，既反映了全球半导体市场需求的旺盛，也体现了中国芯片产业国际竞争力的稳步提升。
中国机电产品进出口商会分析指出，集成电路等中间品出口的高速增长，与终端产品订单产能向越南、印度等地区转移高度相关。手机、计算机等下游制成品的产能外移，反而带动了上游集成电路等中间品的出口增长——中国正在从“终端产品出口大国”向“核心部件出口大国”转变。
3.3.2 集成电路进口规模
与出口的高增长相比，2025年集成电路进口同样保持增长，但增速明显低于出口。海关总署统计显示，2025年我国集成电路进口额为4243.3亿美元，同比增长10.1%。进口增速低于出口增速16.7个百分点，进出口增速差的扩大表明国产替代正在加速推进。
从进口数量看，2025年上半年集成电路进口数量为2818.8亿个，同比增长8.9%；全年进口数量约5492亿个。进口数量的增速远低于进口金额的增速，反映出进口芯片的单价也在上升——高端芯片（如AI处理器、HBM等）的进口占比在提高。
进出口相抵，2025年中国集成电路贸易逆差约为2224.3亿美元（4243.3亿-2019亿）。虽然逆差规模仍然庞大，但相比此前年份已有收窄趋势。2024年全年贸易逆差为2384亿美元，2025年逆差规模进一步缩小。
3.3.3 进出口结构折射出的芯片自给能力与短板
进出口数据的结构性特征，折射出中国集成电路产业在自主能力上的进步与短板并存的现实。
进步的一面体现在：出口增速（26.8%）持续高于进口增速（10.1%），贸易逆差逐年收窄；出口产品中处理器及控制器等较高附加值产品的占比在提升；以HBM为代表的AI相关半导体正成为驱动出口增长的核心动力之一。这些趋势表明，中国芯片产业的自给率在稳步提升，中低端芯片的国产替代已取得显著成效。
短板的一面同样明显：进口额仍高达4243.3亿美元，是出口额的两倍以上，逆差规模依然庞大；进口产品中处理器、存储器等核心部件的增长最为明显——这正是中国产业最薄弱的环节；以美元计价的进口单价持续走高，意味着中国对高端芯片的依赖不仅没有减弱，反而在金额上更加突出。
中国机电产品进出口商会在分析中指出，虽然四季度以来美国关税政策有所缓和，对华半导体行业的301调查暂缓至2027年，但半导体仍是中美贸易摩擦的重点行业，不确定的关税预期仍将对2026年中国半导体产业发展尤其是贸易带来不确定性。

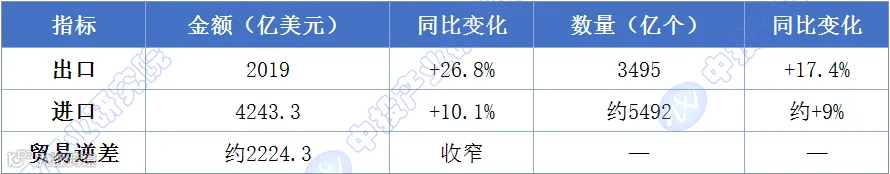

图表10 2025年中国集成电路进出口核心数据
数据来源：海关总署、中国机电产品进出口商会
3.4 中国在全球集成电路市场中的地位
3.4.1 中国市场规模占全球比重及变化趋势
中国是全球最大的集成电路单一市场。根据世界集成电路协会（WICA）预估，2024年中国大陆集成电路市场规模为1865亿美元，占全球半导体市场份额的30.1%。中国作为全球最大的电子装备制造国，巨大的市场需求成为带动全球集成电路行业增长的主要驱动力。
从更宏观的视角看，中国半导体市场规模2024年达1769亿美元，同比增长15.9%，预计2025年将达2067亿美元。中国市场规模在全球的占比经历了一定的波动。据行业分析数据，中国市场占比曾从2020年的约34.5%调整至2025年的约27.8%——这一变化既反映了全球其他地区（尤其是美国）在产业政策刺激下的产能扩张和需求增长，也表明中国产业在先进技术环节的全球竞争力仍有提升空间。需要指出的是，中国市场份额的相对下降并非中国市场的萎缩，而是全球其他地区增长加速的结果。
3.4.2 中国市场规模增速与全球均速的对比
中国集成电路市场的增速长期显著高于全球平均水平。2016年至2023年，中国大陆集成电路产业收入年复合增长率达16.03%，而同期全球半导体行业市场规模从2016年的3389.3亿美元增长至2022年的5740.84亿美元，复合增长率约为7.98%——中国的增速约为全球增速的两倍。
2024年，中国半导体市场规模同比增长15.9%，在全球主要市场中保持领先。2025年，中国集成电路产业销售额同比增长20.2%，全球半导体销售额同比增长25.6%——中国增速略低于全球增速，主要原因是2025年全球增长中存储芯片和AI芯片贡献了极大份额，而这两类产品恰恰是中国相对薄弱的环节。
尽管如此，从长期趋势看，中国市场的增速优势依然稳固。2016-2024年，中国集成电路行业市场规模保持了远高于全球平均水平的复合增长率。这一差距反映了中国作为全球最大制造基地和最大消费市场所释放的产业红利。
第四章 中国集成电路产业链各环节深度分析
4.1 中国芯片设计环节
4.1.1 设计产业销售规模突破千亿美元
2025年是中国芯片设计产业具有里程碑意义的一年。2026年7月3日，中国半导体行业协会集成电路设计分会理事长魏少军在2026中国深圳集成电路峰会上披露，中国IC设计产业2025年销售额已达8261.1亿元人民币，同比增长24.8%。按美元与人民币1:7.08的平均兑换率换算，全年销售额约为1180.4亿美元，首次跨越千亿美元大关。加上整合元件制造商（IDM）的内部设计产值，全行业产值即将跨越人民币万亿元门槛。
该数据与中国半导体行业协会全行业统计口径在数据来源和统计方法上略有差异，但两者均指向2025年设计业首次突破千亿美元大关的行业共识。
从更长的时间维度来看，2006年至2025年的二十年间，中国芯片设计产业的年均复合增长率接近20%。该产业是国内集成电路设计、制造、封测三大环节中唯一自有统计数据以来从未出现过衰退的细分领域。即便在全球半导体行业经历周期性波动的背景下，中国芯片设计产业依然保持了不间断的正增长，展现出极强的韧性和活力。
4.1.2 产业销售额增速与长期复合增长率
中国芯片设计产业的增长并非短期现象，而是建立在长期持续增长的基础之上。2006年至2025年的二十年间，中国芯片设计产业的年均复合增长率接近20%，是唯一一个自有统计数据以来没有出现过衰退的细分产业领域。即便在全球半导体行业经历周期性波动的背景下，中国芯片设计产业依然保持了不间断的正增长，展现出极强的韧性和活力。
从近年的增长轨迹来看，设计业的增速在经历了一段时间的调整后，于2025年重新回到高速区间。24.8%的同比增速，较2024年有明显提升。在人工智能和电动汽车大发展的背景下，有理由相信芯片设计业的新一轮发展高潮正在到来，不排除在2030年前，中国芯片设计产业的规模达到或超过万亿元。
4.1.3 设计企业总量、结构特征与结构性隐忧
在企业数量方面，2025年中国芯片设计企业数量约为3900家。然而，产值规模的跨越并未掩盖结构性的隐忧。当前国内约3900家集成电路设计企业中，有87%是不足百人的小微企业，占比明显偏高。产业呈现大而不强的特征，大量企业集中在低端领域，同质化竞争严重。
从产品领域来看，通信芯片和消费类电子芯片的份额占了全部销售的66.48%，接近三分之二；而计算机芯片的占比仅为7.7%，与国际上25%的占比差距巨大。这表明中国芯片产品的总体水平仍处在中低端层面，高端芯片尤其是计算机处理器领域的国产替代仍有很长的路要走。
全球AI发展已被英伟达的GPGPU架构和CUDA生态深度绑定，形成了模型、架构与生态三重依赖。他明确提出，国内应开发CUDA及其他西方核心组件的替代方案。此外，高端人才不足也是制约产业升级的关键瓶颈——中低端人才基本满足需求，但顶尖人才缺口依然巨大。

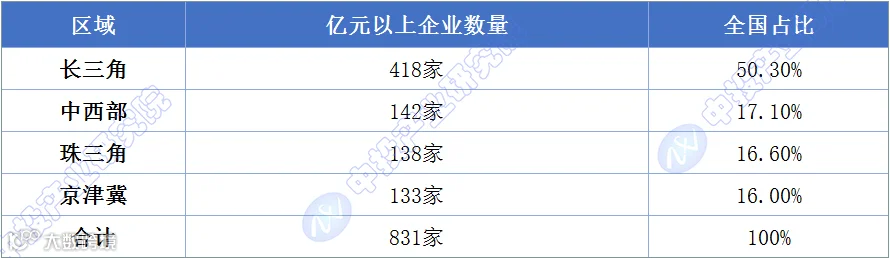

从区域分布来看，销售额超1亿元的企业主要集中在四大区域：长三角地区418家，占全国50.30%；珠三角地区138家，占16.60%；京津冀环渤海地区133家，占16.00%；中西部地区142家，占17.10%。长三角作为中国集成电路产业最发达的区域，在设计领域保持着绝对领先地位。

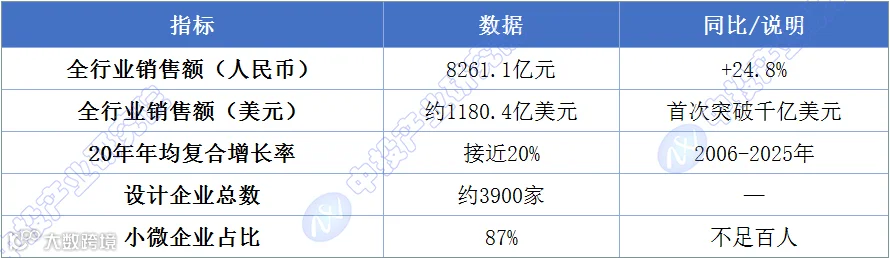

图表11 2025年中国芯片设计产业核心数据
数据来源：中国半导体行业协会集成电路设计分会（魏少军，2026中国深圳集成电路峰会，2026年7月3日）
4.2 中国芯片制造环节
4.2.1 制造环节市场格局与主要企业市占率分布

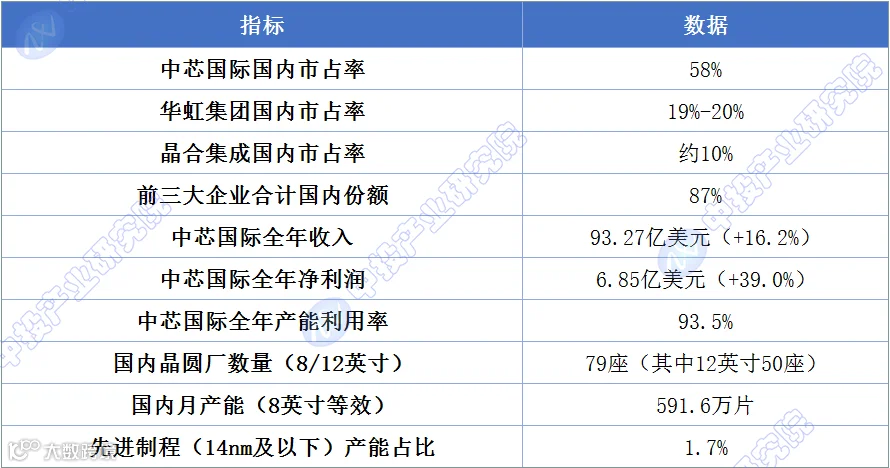

中国集成电路制造环节呈现出高度集中的市场格局。中芯国际以58%的国内市占率遥遥领先，稳居行业第一；华虹集团市占率19%-20%，位列第二；晶合集成市占率约10%，排名第三。前三大企业合计占据国内87%的市场份额，显示出制造环节的高度集中特征。
从全球视角来看，中芯国际、华虹集团和晶合集成均已跻身全球晶圆代工前10名，三家公司合计市占率约9.6%。其中，中芯国际以约6%的份额位居全球纯晶圆代工企业第三位，仅次于台积电和联电。在存储芯片制造领域，长鑫存储排名全球DRAM营收第4位，长江存储排名全球NAND闪存营收第6位。
值得关注的是，中国大陆晶圆代工虽起步较晚，但正处于快速追赶阶段。集微咨询预计，到2030年中国大陆有望超过中国台湾成为全球最大代工中心。
4.2.2 龙头企业经营数据与产能利用率分析
中芯国际作为中国晶圆代工的绝对龙头，2025年经营业绩再上新台阶。根据中芯国际2025年年报，全年实现收入93.27亿美元，同比增长16.2%，继续巩固全球纯晶圆代工企业第二位置。其中晶圆代工业务收入为87.96亿美元，同比增长17.5%；归属于公司拥有人的年内利润6.85亿美元（编者注：即净利润口径），同比增长39.0%。毛利率由2024年的18.0%提升至2025年的21.0%。销售晶圆数量（折合8寸标准逻辑）由2024年的802.1万片增加20.9%至2025年的969.7万片。研发投入7.74亿美元，占收入的比例为8.3%。
在产能扩张方面，2025年上半年中芯国际新增近2万片12英寸标准逻辑月产能。2025年第二季度，中芯国际产能利用率达到92.5%，较第一季度环比增加2.9个百分点，去年同期为85.2%。全年产能利用率进一步提升至93.5%。产能持续保持高位运转，反映出下游需求的旺盛和公司产能的高效利用。
华虹集团和晶合集成同样保持稳健发展态势，在特色工艺和成熟制程领域持续深耕。
4.2.3 成熟制程与先进制程的产能结构特征
中国晶圆制造业的产能结构呈现出“成熟制程为主、先进制程占比低”的鲜明特征。
根据集微咨询在2025年第九届集微半导体大会上发布的数据，目前国内拥有79座8英寸和12英寸晶圆厂（其中12英寸厂50座），截至2025年6月，月产能达591.6万片（8英寸等效），规划产能达986.5万片，占全球产能约20%。
从产能结构看，当前8英寸月产能约148.1万片，12英寸月产能约197.1万片。按工艺划分，110nm及以上成熟制程产能占比约30%，28-90nm制程为主要构成部分，而14nm及以下先进制程产能占比仅1.7%。从2022年上半年至今，中国大陆扩产主力为12英寸产能，增幅达89%。
与全球市场对比，中国大陆产能占全球总产能的20%左右，但受地缘政治因素影响，新增产能多集中于成熟制程领域，该领域竞争亦日趋激烈。集微咨询资深分析师王凌锋指出，单纯依靠扩增成熟产能的模式或已不可持续，未来扩产必须紧密围绕实际市场需求和技术升级方向。行业需从“追求产能规模”转向“提升市场占有率与价值创造能力”，通过技术升级和应用绑定实现“价值升维”。
图表12 2025年中国晶圆制造环节核心数据
数据来源：中芯国际2025年年报、集微咨询（2025第九届集微半导体大会）
4.3 中国封装测试环节
4.3.1 封测环节国内竞争格局与全球市占率
封装测试是中国集成电路产业链中自主化程度最高、国际竞争力最强的环节。国内封测市场呈现高度集中的格局：长电科技以36.9%的国内市占率位居第一，通富微电以26.4%紧随其后，华天科技以14.1%排名第三，三者合计占据国内77.4%的市场份额。
从全球视角来看，中国封测企业的表现同样亮眼。2025年全球前十大封装测试企业中，中国大陆占据5席。长电科技、通富微电、天水华天分别位列全球第3、4、5名，市场份额分别为12.18%、8.94%、5.76%，三家合计全球市占率约26.88%。加上排名第7的智路封测和第10的盛合晶微，中国大陆企业在全球封测市场中的整体份额进一步提升。
集微咨询统计的2025年上半年数据显示，六家本土主要封测厂商合计实现营业收入409.3亿元，较去年同期增长15.2%。封测行业呈现明显的三级梯队格局：第一梯队的长电科技（186.05亿元）和通富微电（130.38亿元）继续保持龙头地位，两者合计占据行业总营收的77.3%；第二梯队的华天科技（77.80亿元）稳居中游。
4.3.2 封测产业整体规模与增长趋势
2025年中国封装测试产业整体规模持续扩大。2025年中国集成电路封装测试产业销售额为3844亿元。这一增速显著高于全球封测行业整体水平，显示出中国市场的强劲发展势头。
中国封测企业在全球市场中占据重要地位。
封测行业内部的盈利分化日趋明显。2025年上半年，六家主要封测厂商在净利润方面呈现出鲜明的分化特征——甬矽电子一季度净利润同比增长118.6%，长电科技增长52.4%，晶方科技增长30.5%；而部分企业则面临盈利压力。这种分化反映出提前布局先进封装的企业开始进入收获期，技术升级和产品结构调整正在重塑行业竞争格局。
4.3.3 传统封装与先进封装的结构性分化
先进封装正在成为封装测试领域增长最快的细分方向。根据Yole Group预测，2030年全球先进封装市场总营收将超过794亿美元。
先进封装在整体封装市场中的占比正持续提升。Yole报告确认，2025年全球先进封装销售额首次超过传统封装，成为半导体行业最大的收入来源之一。先进封装（2.5D/3D）产能持续紧缺，尽管供给侧加速扩产，但其有效产能的形成依赖于中介层、高端载板、热管理、测试能力及良率控制等多环节的协同匹配。
在中国市场，先进封装的增长更为迅猛。2021-2025年，中国大陆先进封装市场预计年均复合增长率达到30%，到2025年市场规模将超过1000亿元，占中国大陆封测市场的比重升至30%。报告预测，到2030年先进封装占比将从2025年的39%提升至48%以上。
国内头部封测企业在先进封装领域持续发力。长电科技推出XDFOI（多维先进封装）技术平台，通富微电在2.5D/3D封装领域加速布局，华天科技亦在先进封装领域持续投入。通过异构集成，中国企业正以系统级性能优化部分弥补制程代差，拓宽国产芯片的突围路径。

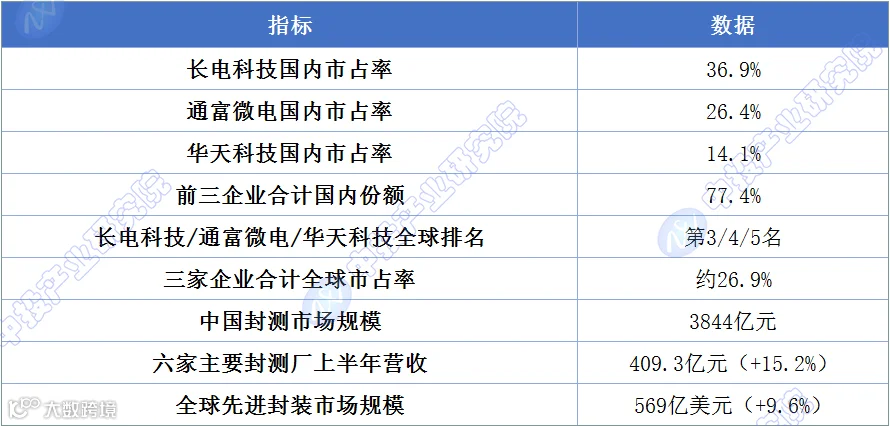

图表13 2025年中国封装测试环节核心数据
数据来源：Yole Group、中国半导体行业协会
4.4 中国半导体设备与材料环节
4.4.1 半导体设备整体国产化率进展
半导体设备是集成电路产业链的基石，也是当前国产替代最核心的攻坚方向。根据Bernstein（伯恩斯坦）发布的2025年中国晶圆制造设备（WFE）竞争格局报告，2025年中国半导体设备整体国产化率从2024年的16%跃升至21%（注：Bernstein报告聚焦晶圆制造设备领域，与中微半导体涵盖半导体设备整体的统计口径不同），提升幅度达5个百分点，是自2019年以来年度提升最快的一年。
国产化率的快速提升，得益于多重因素的共同推动：一是国内晶圆制造产能的持续扩张为设备企业提供了验证和导入的机会窗口；二是美国对华出口管制促使国内晶圆厂加速设备国产替代进程；三是大基金三期等国家资本的持续投入为设备研发和产业化提供了资金保障。
Bernstein报告显示，刻蚀、薄膜沉积、掺杂、过程控制等关键环节均实现显著突破。其中，刻蚀设备国产化率达31%，薄膜沉积达27%，掺杂和过程控制首次突破10%大关。国产替代正从“去美化”迈入“全链路自主”新阶段。
展望未来，多家机构预计国产化率将持续提升。有分析预测2026年国产化率将达到26%，2028年进一步提升至43%。
4.4.2 各细分设备领域国产化率差异与瓶颈环节
尽管整体国产化率取得显著进展，但各细分设备领域之间的国产化率差异巨大，呈现出“部分突破、整体薄弱”的格局。
进展较快的领域主要包括：刻蚀设备国产化率约31%（Bernstein数据）；清洗设备国产化率在29%-50%之间；热处理设备国产化率在30%-40%之间；去胶机国产化率达到了90%。东莞证券的研报也指出，刻蚀设备、薄膜沉积、清洗设备等细分环节国产化进程较快，国产化率达到20%及以上。
瓶颈环节依然突出。量检测设备、涂胶显影设备、光刻机等环节的国产化率仍在10%以下。光刻设备、检测与量测、涂胶显影、离子注入等环节仍处于初级阶段，行业主要市场份额被美国、欧洲、日本等国家和地区占据。
从更宏观的视角来看，半导体设备行业国产替代第一阶段已完成，但部分国产化率仍存在较大提升空间，仍处于“卡脖子”阶段。在高端光刻机、量测/检测设备等领域，国产化率的提升仍面临巨大挑战。中国虽然是全球最大的设备买方市场，但设备供给仍高度依赖海外。
4.4.3 半导体材料国产化进展与关键短板
半导体材料被誉为“芯片产业的粮食”，是集成电路产业链上游的另一关键环节。中国在半导体材料领域取得了积极进展，但整体国产化率仍然偏低，关键短板依然突出。
在硅材料领域，半导体级硅材料国产化率已超过50%。国产300mm（12英寸）硅片已成功应用于先进制程工艺上。
在光刻胶领域，国产化进程正在加速。南大光电是国内唯一实现28nm ArF光刻胶量产的企业，良率达99.7%；14nm浸没式ArF光刻胶已通过中芯国际等客户验证。据CEMIA预测，2025年中国大陆集成电路用光刻胶市场规模将达到68.02亿元。但高端ArF光刻胶国产化率仍不足5%，供应链自主性仍有待提升。
从整体来看，CMP抛光材料、光刻胶和电子气体等是国产薄弱及“卡脖子”环节，国产化率不足30% ，需要逐一突破。中国工程院院士屠海令指出，在大尺寸硅材料、砷化镓、磷化铟以及碳化硅等领域，国产替代正迎来“黄金窗口期”。但我国半导体材料发展在12英寸大硅片、高端光刻胶等核心环节，国产化率仍偏低，核心技术与人才的竞争日趋激烈。
中国作为全球最大的半导体材料消费市场，需求端的规模优势为材料国产化提供了巨大市场空间。但材料领域的突破需要长期的研发积累和产业链协同，短期内全面实现国产替代仍面临较大挑战。
图表14 2025年中国半导体设备各细分领域国产化率
数据来源：Bernstein研究报告、行业公开数据
第五章 中国集成电路行业竞争格局
5.1 中国集成电路行业整体竞争格局与梯队划分
5.1.1 集成电路行业三梯队企业划分
中国集成电路产业已形成层次分明的竞争梯队体系。根据世界集成电路协会评选的“中国集成电路创新百强企业”榜单，按照企业竞争力、成长性、技术研发能力及市场应用能力四个核心维度，可将集成电路行业企业分为三个梯队。
第一梯队为综合实力顶尖的行业龙头，主要包括中芯国际、海光信息、北方华创、寒武纪等。这一梯队的企业在各自细分领域具有显著的领先优势——中芯国际是中国大陆集成电路制造业的领导者，在全球纯晶圆代工企业中排名第二（仅次于台积电）。注：此处“第二”按行业通行口径（不计入三星、英特尔等IDM厂商）统计。北方华创从2022年的全球排名第八位跃升至2025年的第五位，逼近由荷兰ASML、美国应用材料、美国泛林集团和日本东京电子组成的世界四强格局；海光信息和寒武纪则在AI芯片领域快速崛起。
第二梯队为产业中坚力量，如通富微电、华虹公司、长电科技、中微公司等。这些企业在先进封装、特色工艺制造、全球封测服务、高端刻蚀设备等领域形成关键支撑。华虹公司在功率器件、嵌入式非易失性存储器等特色工艺领域具有较强竞争力；长电科技和通富微电在全球封测市场分别排名第三和第四；中微公司新入榜全球芯片设备制造商前20强，排名第13位。
第三梯队包括华为海思、飞腾等自主创新企业。华为海思虽未进入百强榜单排名，但以领先的全场景芯片技术和巨额研发投入成为自主创新核心支撑。紫光展锐、韦尔股份、兆易创新等企业在各自细分领域同样具有重要市场地位。

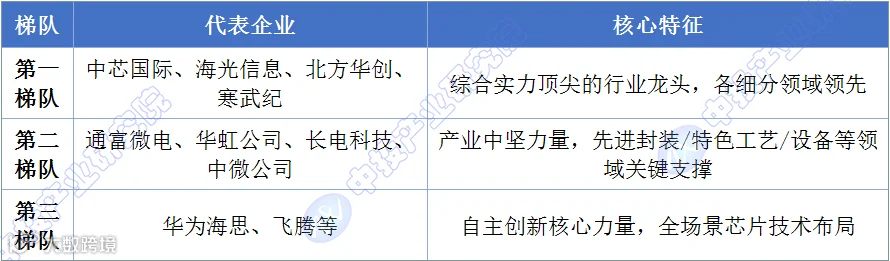

图表15 中国集成电路行业竞争梯队
数据来源：世界集成电路协会“中国集成电路创新百强企业”榜单
5.1.2 集成电路各梯队企业营收规模
各梯队之间的营收规模和核心竞争力差距较为明显。
第一梯队企业营收规模领先。中芯国际2025年全年实现收入93.27亿美元（约673.23亿元人民币），稳坐A股半导体营收榜首。北方华创2025年全年营收达393.53亿元，同比增长逾30%。海光信息凭借高端处理器的持续渗透，营收排名跃居前列。寒武纪2025年实现归母净利润20.59亿元，同比增幅高达555.24%，迎来上市以来首次全年盈利。
第二梯队企业同样表现强劲。长电科技2025年营收达388.71亿元，稳居国内封测行业第一；通富微电、华天科技分别以279.21亿元和172.14亿元紧随其后。中微公司2025年营收123.85亿元，净利润21.11亿元，均增长超30%。晶合集成2025年营收108.85亿元，成功迈入百亿门槛。华虹公司作为全球专属晶圆代工企业第五位，营收规模同样可观。
第三梯队中，华为海思虽未上市，但其在全场景芯片领域的研发投入和技术积累在国内处于领先地位。紫光展锐、韦尔股份等企业在通信基带、图像传感器等细分赛道占据重要份额。
从整体来看，行业营收呈现“头部集中、长尾分散”的特征。晶圆代工与IDM龙头在营收规模上占据绝对主导地位。营收百亿阵营从2024年的11家扩容至2025年的16家，但绝大多数企业营收规模仍然偏小，行业整体仍处于成长期。
5.2 中国集成电路各环节市场集中度
5.2.1 芯片设计领域主要企业市占率排名
中国芯片设计领域的企业集中度相对较低，但头部企业的市场份额正在逐步提升。华为海思以24.5%的国内市占率位居首位，紫光展锐市占率达到12%-14%左右，韦尔股份市占率9.2%，三者合计占据国内近半市场份额。
从全球视角来看，中国大陆IC设计企业在全球市场的存在感仍然有限。根据TrendForce集邦咨询调查，2025年全球前十大无晶圆IC（Fabless IC）设计公司合计营收逾3594亿美元，年增44%。英伟达蝉联营收冠军，全年营收达2057亿美元，在前十大业者总营收占比上升至57%。豪威集团（韦尔股份）是唯一进入全球前十的中国大陆企业，2025年第一季度在全球十大IC设计厂商中排名第九，市场份额占比1%。中国芯片设计市场2025年实现营收约5820亿元人民币，同比增长18.3%，占全球份额的11.9%。
5.2.2 集成电路行业整体CR5变化趋势
从集成电路行业整体来看，市场集中度仍然较低，呈现高度分散的竞争格局。
根据各企业年报披露的2023-2024年营业收入数据，中国集成电路行业的市场集中度CR5数据显示，2023年CR5为9.71%，2024年升至11.31%。虽然市场集中度有所提升，但两年集中度均不足15%，说明行业仍处于市场分散格局，头部前五企业的整体市场掌控力有限。另有数据显示，中国大陆半导体CR3约为11%，CR10约为18%。
从细分环节来看，各环节的集中度差异明显：
芯片设计领域：头部企业集中度相对较低，国产第一梯队合计市场占有率仍不足30%。设计企业数量超过3900家，其中87%为不足百人的小微企业，呈现典型的“头小尾大”格局。
芯片制造领域：集中度极高，中芯国际以58%国内市占率遥遥领先，华虹集团市占率19%-20%，晶合集成市占率约10%，前三大企业合计占据87%国内份额。
封装测试领域：同样高度集中，长电科技市占率36.9%，通富微电为26.4%，华天科技为14.1%，三者合计占据国内77.4%市场份额。
综合来看，中国集成电路设计领域仍处于成长期，企业较为分散；而制造和封测头部企业凭借资金、技术、规模优势形成了较强的市场掌控力。行业整体竞争程度十分激烈。
图表16 中国集成电路行业整体CR5变化趋势
数据来源：各企业年报
5.3 中国A股半导体公司概况
5.3.1 A股半导体公司总体营收
2025年，A股半导体上市公司交出了一份亮眼的成绩单。据集微网统计，A股238家半导体上市公司2025年度整体营收达9814亿元，接近万亿元大关。其中，110家公司营收增幅超过20%，展现了强劲的扩张势头。
从产业链覆盖来看，A股半导体公司已实现全链条覆盖——涵盖晶圆制造、芯片设计、封装测试、设备、材料、EDA工具等各个环节。截至2025年7月21日，科创板已上市109家半导体企业，涵盖晶圆制造、设计、材料、封装、设备等各个环节，总市值突破3.18万亿元，占科创板总市值（8.46万亿元）的37.6%，是市值占比最高的二级行业。
从营收规模来看，晶圆代工与IDM龙头依然占据绝对主导地位。中芯国际以673.23亿元的营收继续稳坐A股半导体营收榜首；北方华创以393.53亿元位列第二。
从盈利情况来看，A股半导体公司整体盈利表现良好。2025年，申万行业分类的177家半导体相关企业中，151家企业总营收实现增长，6家企业总营收翻倍增长，109家企业实现总营收和归母净利润双增。AI芯片龙头寒武纪增长最快，总营收增长453.21%。
5.3.2 A股半导体公司研发费用
研发投入方面，2025年A股半导体公司的研发投入创下历史新高。据集微网统计，2025年A股238家半导体公司合计研发费用达1071亿元。研发投入超过10亿元的公司达到30家，展现出行业龙头的雄厚实力与长期决心。
从时间节奏来看，研发投入呈现持续增长态势。2025年上半年，国内179家半导体上市公司合计投入436亿元研发费用，创历史同期新高，整体研发费用率为13.2%。2025年前三季度，A股228家半导体上市公司合计研发投入达680.22亿元。全年1071亿元的研发费用，较此前年份实现了大幅增长——中国半导体研发投入从376亿元增长至1071亿元。
头部企业的研发投入尤为突出。中芯国际2025年研发投入达55.19亿元，高居榜首。北方华创2025年全年研发投入达72.77亿元，同比增长34.74%。中微公司2025年研发投入约37.36亿元，同比增长52.32%，研发投入占公司营收比例约为30.16%。
营收百亿阵营方面，2025年实现了显著扩容。营收百亿阵营从2024年的11家扩容至16家，相比2024年新增5家，分别为海光信息、中微公司、佰维存储、晶合集成以及德明利。营收在100亿元至50亿元的企业数量增长至16家，相比2024年增加2家。
晶合集成凭借108.85亿元的营收成功迈入百亿门槛；海光信息凭借AI芯片的爆发式需求，营收排名跃居前列；中微公司作为半导体设备龙头，营收突破百亿标志着国产设备企业正在进入规模化发展阶段。
图表17 2025年A股半导体公司关键指标
数据来源：集微网
图表18 2025年A股半导体营收前十企业（部分）
数据来源：各公司2025年年报、集微网
第六章 中国集成电路区域发展格局
中国集成电路产业在长期发展过程中，形成了特色鲜明、错位竞争的区域发展格局。根据深圳国家高技术产业创新中心发布的《中国芯城榜》，国内已形成长三角、大湾区（珠三角）、京津冀三极式发展格局，长三角为综合枢纽、大湾区为市场先锋、京津冀为基础支撑，实现全链协同、功能互补、梯度竞争。中西部地区则以特色制造快速崛起，成为重要的第四极。四大区域通过差异化竞争与协同合作，共同编织出一张覆盖研发、制造、应用的全产业链生态网。
6.1 集成电路四大区域板块的定位与特征
6.1.1 长三角：产业链最完整的综合领先者
长三角地区是中国集成电路产业综合实力最雄厚、产业链最完整的区域。在第三届“创芯海门”发展大会上，江苏半导体行业协会荣誉理事长于燮康介绍，2025年长三角地区集成电路产业规模占全国比重已超过60%。产业集聚效应和协同创新能力持续提升，沪苏浙皖已构建起错位布局、优势互补的产业发展格局。
上海是长三角乃至全国集成电路产业的“领头雁”。根据上海集成电路行业协会统计，2025年上海IC产值突破5700亿元。从细分领域看，上海IC设计业2025年同比增长率达30.6%，制造业增长率达22.4%，设备材料业增长率达35.6%。上海IC产业规模比2020年增长了2.4倍，超额完成“十四五”发展目标，营收占到全国的23.4%。上海在芯片设计、晶圆制造、封装测试、装备材料及EDA等领域已形成完整产业体系。
江苏是中国集成电路产业的重镇。根据江苏省半导体行业协会数据，2025年江苏省设计、制造、封测三业销售收入合计为4224.95亿元，同比增长14.90%。其中，集成电路设计业销售收入为1213.04亿元，同比增长14.28%；集成电路晶圆业销售收入为966.32亿元，同比增长12.84%；集成电路封测业销售收入为2045.59亿元，同比增长16.29%。全省集成电路企业数量达6997家，位居全国第二。苏州、无锡、南京等城市在晶圆制造、封装测试、设备材料等领域各具特色，形成了较为完善的产业链配套。
浙江和安徽同样表现突出。2025年长江三角洲地区集成电路设计业营收预计达4632.5亿元，同比增长21.5%。其中杭州市设计业规模预计为809.4亿元，同比增长22.9%，营收规模位居上海、深圳、北京之后，重回全国第四位。安徽晶圆制造产业实现跨越式发展，合肥力争2025年集成电路与新型显示产业集群突破4000亿元。
图表19 2025年长三角集成电路产业核心数据
数据来源：江苏半导体行业协会、上海集成电路行业协会、浙江省半导体行业协会、江苏省半导体行业协会
6.1.2 京津冀：依托科研资源的创新策源地
京津冀地区的核心优势在于强大的技术创新能力和顶级科研资源。北京凭借中科院、清华大学、北京大学等顶尖高校和科研院所，以及集成电路设计业的深厚积累，成为全国集成电路产业的“创新大脑”。
北京经开区是京津冀集成电路产业的主阵地。2024年北京经开区集成电路产业规模首次突破千亿元大关，增速位居全国首位。2025年上半年产值达528亿元，同比增长20.5%。“十四五”时期，经开区集成电路产业规模年均增速为28.7%，占全市集成电路产业规模的比重由47%提升到57%。2025年全年产值预计首次突破千亿元，创历史新高。
北京经开区现已建成全国门类最全的量产制程体系，自主可控发展能力领先全国，装备产业规模占全国一半以上。经开区加速布局RISC-V、硅光、芯粒三大前沿技术领域。2025年中关村集成电路设计园企业总收入达到277.11亿元，较上年提升48.41%。据《2025年IC PARK园区调查报告》显示，2025年IC PARK园区企业营业总收入为574.9亿元。
但京津冀地区同样面临“研强产弱”的挑战——技术创新能力突出，但制造环节相对薄弱，产业链协同有待加强。2025年8月，京津冀联合印发《京津冀集成电路集群提升发展三年行动方案（2025-2027年）》，全力打造支撑我国集成电路产业自立自强发展的关键技术底座和前沿技术创新基地。
6.1.3 珠三角：市场需求驱动的应用创新高地
珠三角地区（粤港澳大湾区）依托庞大的消费电子市场和活跃的民营经济，成为中国集成电路应用创新的重要高地。珠三角地区拥有巨大的市场需求优势，产业发展均衡且活跃，尤其在消费电子等应用领域实力强劲。
深圳是珠三角集成电路产业的核心引擎。2025年，深圳集成电路产业营收首次突破3000亿元大关，达3610.4亿元，同比增长27.1%，位居全国城市前列。从2021年的1690亿元到2025年的3610.4亿元，仅用四年时间便实现营收翻番。深圳现有集成电路企业778家，其中44家上市企业，20余家重点“小巨人”和独角兽。
深圳的产业结构正趋于均衡。设计业作为传统强项，营收达2421.3亿元，占整体营收的67%，同比增长26.5%，占全国集成电路设计产值的29.3%，重新回到全国城市设计业首位。晶圆制造业、设备业营收较2020年实现翻倍，本地配套能力大幅提升。营收超10亿元的设计企业达21家，营收超1亿元的设计企业达109家。
广东省集成电路企业数量位居全国第一，截至2025年2月，产业链上企业达12125家。2025年新注册的芯片相关企业中，位于华南地区的占比达34.5%。
图表20 四大区域集成电路产业定位对比
数据来源：根据深圳国家高技术产业创新中心等公开信息整理
6.1.4 中西部地区：以特色制造快速崛起的新增长极
中西部地区正成为中国集成电路产业版图中的重要新增长极。虽然整体产业基础仍较为薄弱，主要依赖政策驱动，但中西部地区聚焦存储芯片、功率半导体等特色领域，享受成本与政策红利，实现了快速突围。
武汉是中部地区的集成电路重镇。2025年武汉集成电路产业规模突破1000亿元。武汉光谷（东湖高新区）半导体产业规模突破1000亿元，硅基半导体与化合物半导体产业规模比例为4:1。长江存储三期、奕斯伟大硅片项目开工建设。武汉有望成为继北京、上海、深圳、无锡之后的“半导体第五城”。
成都是西部地区的领军城市。2025年1-8月，成都市集成电路产业链规上企业实现营收704.4亿元，同比增长55.1%，增速排全市16条重点产业链第一。成都高新区聚集集成电路企业230余家，2025年产业规模达603亿元。2025年成都集成电路产业营收突破千亿元大关，产业规模稳居中西部第一。
陕西依托西安的科研院所和高校资源，已形成芯片设计、晶圆制造、封装测试、设备材料等全链条发展的产业生态，是全国重要的半导体产业基地。
甘肃在集成电路封装领域表现突出。2025年上半年，甘肃省集成电路产量达到431.1亿块，增长18.53%。甘肃的芯片封装量位居全国第二，仅次于江苏。
截至2025年2月，集成电路产业内企业总数达36815家。从国家级产业集群来看，京津冀地区、上海市、安徽省和陕西省已有对应产业集群纳入国家集成电路产业集群名单。国家大基金三期等国家资本也在持续向中西部特色制造领域布局。
6.2 集成电路各区域企业分布与城市贡献
6.2.1 各区域亿元以上销售额企业数量及全国占比
从芯片设计领域亿元以上销售额企业的区域分布来看，长三角地区占据绝对主导地位。根据中国半导体行业协会集成电路设计分会理事长魏少军在ICCAD-Expo 2025上披露的数据，2025年长江三角洲区域拥有418家销售过亿元企业，占比高达50.30%。
其次是中西部地区，有142家企业，占比17.10%；珠江三角洲和京津环渤海地区分别有138家和133家企业。从增速来看，参与统计的20个城市中所有城市均为正增长，其中增速最快的城市是武汉（94.3%），其次是成都（73.8%），第三是福州（64.4%），随后是北京、深圳、天津、合肥、上海、杭州和厦门。
从百强企业分布来看，根据世界集成电路协会（WICA）发布的2025中国集成电路创新百强企业名单，上海以23家企业位居榜首，江苏17家，北京15家，广东15家，浙江11家，安徽4家。
图表21 2025年中国集成电路设计领域亿元以上企业区域分布
数据来源：中国半导体行业协会集成电路设计分会（魏少军，ICCAD-Expo 2025）
6.2.2 以上海为核心的长三角城市群与深圳等重点城市分析
上海是中国集成电路产业当之无愧的龙头城市。在《中国芯城榜》中，上海以85分与北京并列第一。2025年上海IC产值突破5700亿元，占全国比重达23.4%。上海在芯片设计领域同样领先——魏少军数据显示，上海以115家亿元以上设计企业位居全国城市榜首。上海科创板上市集成电路企业达35家，位列全国第一。
北京以85分与上海并列《中国芯城榜》榜首。北京拥有107家亿元以上设计企业，位居全国第二。北京经开区的装备产业规模占全国一半以上。
深圳以83分位列《中国芯城榜》第三。2025年深圳集成电路产业营收达3610.4亿元。深圳拥有80家亿元以上设计企业，位居全国第四。深圳设计业营收2421.3亿元，占全国设计产值的29.3%。
其他重点城市同样表现突出：杭州设计业规模809.4亿元，位居全国第四；成都高新区产业规模603亿元；武汉集成电路产业规模突破1000亿元；合肥力争集成电路与新型显示产业集群突破4000亿元。
图表22 2025年中国主要城市集成电路产业关键指标
数据来源：上海集成电路行业协会、深圳市半导体行业协会、魏少军ICCAD-Expo 2025报告、各城市政府公开信息
图表23 2025中国集成电路创新百强企业城市分布（前十）
数据来源：世界集成电路协会（WICA），2025中国集成电路创新百强企业名单
第七章 中国集成电路技术发展趋势与前景展望
7.1 先进制程技术演进路径
7.1.1 全球逻辑芯片制程向2nm及更先进节点的推进路线
全球逻辑芯片制程正加速向2nm及更先进节点演进。2025年至2026年，2nm制程从实验室走向大规模量产，成为先进制程竞争的主战场。
台积电在2nm节点上进展最为迅速。2025年第四季度，台积电2nm（N2）制程在新竹与高雄同步迈入量产阶段。N2采用GAA（环绕栅极）纳米片晶体管架构，在晶体管密度与单位功耗性能方面处于全球半导体制造技术的最前沿。量产初期月产能约为3.5万片晶圆，到2026年底有望升至14万片。台积电还同步推进2nm家族的N2P制程，预计2026年下半年量产，支援智能手机与HPC客户。更先进的A16（1.6nm） 工艺按计划于2026年下半年生产就绪。台积电的路线图显示，2028年将量产14倍光罩尺寸的版本，可整合20个HBM；2029年将进一步扩展至24个HBM的整合能力。N2X与N2U则分别规划于2027年及2028年问世。
三星电子在2nm GAA工艺上同样加速推进。2025年12月19日，三星电子正式发布全球首款采用2nm全环绕栅极（GAA）工艺的智能手机芯片Exynos 2600，并将产品状态标注为“量产中”。该芯片采用基于最新Arm架构的十核设计，CPU运算性能较前代提升39%，GPU性能翻倍，AI性能提升113%。三星计划将该芯片搭载于2026年初推出的Galaxy S26系列。三星2nm良率已提升至50%左右，目标为70%，相比3nm推出后长期未突破30%的良率有显著提升。美国泰勒晶圆厂已于2026年启动2nm试产，预计2027年全面投产。
英特尔在18A（等效2nm）制程上兑现了承诺。2025年底前完成首批18A产品出货。2026年1月CES大展上，英特尔正式宣布18A制程进入量产。首款采用18A工艺的Core Ultra 3系列处理器已正式出货。目前18A量产主要集中在亚利桑那州凤凰城Fab 52和俄勒冈州工厂。
日本Rapidus完成了2nm原型验证，目标2027年实现量产。台积电、三星、英特尔均已实现2nm级量产或规模爬坡，A14、14A等更先进节点也在加速推进。
7.1.2 台积电/三星/英特尔先进节点量产时间表
图表24 全球主要晶圆厂先进制程节点量产时间表
数据来源：台积电2026年中国技术论坛、三星电子官方公告、英特尔官方发布
7.1.3 国内先进制程追赶现状与国际龙头的代际差距
中国在先进制程领域与国际龙头仍存在显著代际差距。受上游设备供给约束，短期内国产芯片在7nm及以下先进制程领域实现规模化量产仍存在现实难度。
根据芯片拆解报告，中芯国际N+3制程在晶体管密度方面大致达到台积电N6制程的水准，N6属于7nm家族的强化版本。这意味着国内已具备接近先进制程的能力，但与台积电N2已量产、A16即将生产就绪的现实相比，差距仍在3-4代以上。法国巴黎银行研报指出，中芯国际将成为大多数本地AI芯片设计公司的主要代工伙伴，使用N+1至N+3制程，先进制程预计在2027年后贡献中芯国际约30%的收入。
值得注意的是，中国企业正在探索“韬定律”路径——将竞争焦点从单一制程节点追赶，扩展到设计、封装、互联和系统协同共同决定的效率竞争。2026年5月25日，华为公司董事、半导体业务部总裁何庭波在2026国际电路与系统研讨会上正式发布“韬定律”，这是中国企业在全球半导体领域首次提出引领产业发展的新原则。韬定律以“时间缩微”替代传统摩尔定律的“几何缩微”，将电路时间常数τ作为统一优化目标，通过全栈协同创新持续压缩信号传播时延，在不依赖最先进光刻工艺的前提下实现芯片性能密度与能效的持续提升。通过异构集成、先进封装和系统级优化，中国企业正以系统性能的提升部分弥补制程代差。
7.2 先进封装技术变革
7.2.1 先进封装从“配角”到“主角”的角色转变
先进封装正经历从芯片制造的“配角”到提升系统性能的“主角”的根本性角色转变。随着摩尔定律放缓，单纯依靠缩小制程尺寸提升性能的路径日益艰难，先进封装成为延续性能提升的关键技术路线。
2025年全球先进封装销售额首次超过传统封装。Yole Group数据显示，2024年先进封装市场规模达到460亿美元，相比2023年增长了19%；2025年全球先进封装市场营收约为569亿美元，同比增长9.6%。Yole进一步预测，到2030年先进封装市场将接近800亿美元，2024-2030年复合年增长率9.5%；到2031年将增长至1090亿美元。
先进封装从“可选项”变为“必选项”的背后，是AI大模型和高性能计算对芯片性能、带宽和功耗的极致追求。传统单芯片SoC设计模式受成本、良率、性能限制，基于异构集成的Chiplet架构成为行业主流发展方向。
7.2.2 2.5D/3D封装技术与市场增长态势
2.5D/3D封装是先进封装中增长最快的细分领域。Yole Group预测，至2030年全球2.5D/3D为代表的芯粒异构集成封装市场规模有望以23%的复合增速提升至285亿美元。高端性能封装（含Active Si Interposer、HBM）2024-2030年复合年增长率达23%。
2.5D/3D封装已成为AI服务器、HBM及高性能计算需求外溢的主要载体。其产能持续紧缺，尽管供给侧加速扩产，但有效产能的形成依赖于中介层、高端载板、热管理、测试能力及良率控制等多环节的协同匹配。台积电CoWoS产能2025年月产能达6.5-7.5万片，2026年月产能将达9-11万片。
图表25 2024-2031年全球先进封装市场规模
数据来源：Yole Group
7.2.3 国内外主要企业先进封装技术布局对比
台积电在先进封装领域处于领先地位。CoWoS因AI芯片需求激增而产能供不应求，2025年产能持续扩张。SoIC（系统集成芯片）技术已实现量产。台积电正推进“巨兽级”封装能力，其路线图规划了14倍光罩尺寸版本及相应的HBM整合能力。
国内企业在先进封装领域加速追赶。长电科技推出XDFOI（多维先进封装）技术平台，覆盖2.5D/3D封装。通富微电在2.5D/3D封装领域加速布局。中芯国际于2026年一季度成立先进封装研究院和子公司“上海芯三维半导体”，攻坚硅中介层、TSV、混合键合等2.5D/3D封装技术环节。华卓精科的D2W芯粒混合键合装备已成功交付。齐力半导体获得亿元融资，扩产2.5D/3D先进封装平台。
Chiplet技术已被列入《集成电路产业推进纲要》的重点发展方向。华为、中科院、长电科技等企业和科研机构在Chiplet领域取得一系列重要突破。如前所述，通过异构集成，中国企业正以系统级性能优化部分弥补制程代差，拓宽国产芯片的突围路径。
7.3 AI与新兴技术对中国集成电路产业的深度重塑
7.3.1 AI大模型算力需求对芯片设计逻辑的根本改变
AI大模型训练和推理需求的爆发式增长，正从底层架构层面根本性地改变芯片设计逻辑。
从市场规模来看，AI已成为半导体产业最强劲的驱动力。Omdia预计2026年中国半导体整体市场规模将达到8120.8亿美元，同比增速高达92.9%。全球半导体市场2026年总规模将突破1.6万亿美元。国内计算与存储芯片赛道增速达到126%，在整体半导体应用市场中占比62.9%。
存储芯片是AI驱动的最大受益者。WSTS预测2026年存储芯片同比增长约250%，市场规模突破8000亿美元。中国存储芯片市场规模预计暴涨262.9%至4496亿美元，市场份额跃升至55.4%。全球存储产值将首次超越晶圆代工，成为半导体第一增长极。
AI需求也带动了逻辑芯片（+27.9%）、模拟IC（+25.4%）及微控制器（+15%）的显著增长。行业正式迈入AI驱动增长周期。
7.3.2 GPU/ASIC芯片路线竞争与国内企业布局
AI芯片市场正形成GPU与ASIC两大技术路线的竞争格局。
GPU路线方面，英伟达持续引领全球AI芯片市场。2025年英伟达全年营收达2057亿美元，在全球前十大IC设计公司总营收中占比57%。GPU凭借强大的并行计算能力和成熟的软件生态，在大模型训练市场占据绝对主导地位。
ASIC定制芯片路线在特定场景下的能效比优势日益凸显。博通、Marvell等公司在AI推理、网络加速等场景持续拓展。国内企业方面，寒武纪2025年实现归母净利润20.59亿元，同比增长555.24%，迎来上市以来首次全年盈利。海光信息凭借高端处理器的持续渗透，营收排名跃居A股半导体前列。
摩根士丹利研报预测中国AI芯片市场规模将于2030年达到670亿美元，2024年至2030年复合年增长率23%，中国AI芯片至2030年自给率达76%。Chiplet技术扬长避短，国产AI芯片单卡算力与集群能力快速提升。展望2026年，国产算力产业链协同效应凸显，有望在关键行业实现规模化部署。
7.3.3 HBM高带宽存储与Chiplet（芯粒）技术的国产追赶路径
HBM高带宽存储因AI算力需求成为存储芯片领域新的增长极。SEMI中国总裁冯莉指出，2026年HBM市场规模预计增长58%至546亿美元，占DRAM市场近四成。美银证券预测数据则显示HBM市场规模2026年将达到600亿美元，同比增长74%。
HBM需求激增导致供需严重失衡。尽管三星、SK海力士、美光三大原厂已将70%的新增/可调配产能倾斜至HBM，但HBM产能缺口仍高达50%-60%。TrendForce集邦咨询预估2026年HBM市场总出货量将突破300亿Gb，HBM4市占率预计于2026年下半年正式超越HBM3e系列产品，成为市场主流。
国内HBM相关产业链仍处于追赶阶段。HBM核心制造技术（TSV、混合键合、多层堆叠）和关键材料（高端封装基板、Underfill材料等）仍高度依赖海外。但随着大基金三期向先进封装和HBM相关领域注资，国内企业正在加速布局。
Chiplet（芯粒）技术被认为是当前技术封锁背景下中国实现突破的重要路径之一。该技术通过将大型芯片拆解为多个功能独立的芯粒，采用先进封装实现异构集成，有效突破单芯片面积、功耗与成本的三重瓶颈。Chiplet已成为AI芯片的标配方案。
国内已将高速互联、高带宽存储及先进封装视作下一代AI基建的核心。华为、中科院、长电科技等企业和科研机构在Chiplet领域取得一系列重要突破。Chiplet技术已被列入《集成电路产业推进纲要》的重点发展方向。这一技术路线允许中国企业通过“多芯片组合”的方式，在先进制程受限的条件下实现系统级性能的追赶。
7.4 中国集成电路产业前景展望
7.4.1 全球及中国半导体市场规模增长预期
全球半导体市场正加速向万亿美元规模迈进。WSTS 2026年春季预测显示，2026年全球半导体市场规模将达1.51万亿美元。Omdia预计2026年全球半导体市场总规模突破1.6万亿美元。台积电在2026年中国技术论坛上预计，在AI的推动下，2030年全球芯片市场规模将超过1.5万亿美元，比此前预测高出50%。
中国市场方面，Omdia预计2026年中国半导体整体市场规模达到8120.8亿美元，同比增速92.9%。综合测算，在基础需求与“韬定律”共同驱动下，内地半导体市场规模将从2025年的16800亿元，到2030年扩张至32800亿元，年复合增长率达14.32%。
图表26 2026-2030年全球及中国半导体市场规模预测
数据来源：WSTS、Omdia、台积电2026年中国技术论坛
7.4.2 从“点状突破”迈向“全链条突围”的质变节点
中国集成电路产业正经历从“点状突破”向“全链条演进”的关键阶段。芯片设计重回高速增长、高端材料挺进深水区、先进封装成为性能倍增器、国产设备迎难爬坡、晶圆制造差异化突围。
“十五五”规划纲要明确将集成电路列为战略性新兴支柱产业之首，提出“采取超常规措施”“全链条推动关键核心技术攻关取得决定性突破”。产业正从“追求产能规模”转向“提升市场占有率与价值创造能力”。
2026年5月25日，华为公司董事、半导体业务部总裁何庭波在2026国际电路与系统研讨会上正式发布“韬定律”，将国产半导体的竞争焦点从单一制程节点追赶，扩展到设计、封装、互联和系统协同共同决定的效率竞争。韬定律以“时间缩微”替代传统摩尔定律的“几何缩微”，将电路时间常数τ作为统一优化目标，通过全栈协同创新持续压缩信号传播时延。这一理论被认为是中国芯片产业突破性能瓶颈的新路径。国产芯片产业需摒弃单一制程“内卷”思维，深耕系统级优化、架构创新与全产业链协同。
专家研判，未来3-5年国产替代将从“可用”迈向“好用”。德勤研究显示，中国半导体正在完成一场“硬核跨越”。
7.4.3 先进制程追赶/EDA自主化/关键材料国产化的攻坚方向
先进制程追赶方面，中芯国际等龙头企业持续追赶，但先进制程方面与国际龙头仍存在3-4代差距。先进制程预计在2027年后贡献中芯国际约30%的收入。追赶节奏将以渐进式迭代为主。
EDA自主化方面，中国电子已完成58款EDA核心工具中的56款布局，建成国内唯一覆盖模拟、数字、制造、封测全流程的自主工具链。华大九天EDA已服务全球700多家芯片设计、晶圆代工厂。华为自研EDA工具成为中国半导体自主创新的标志性事件。华大九天、概伦电子等企业加速EDA全流程布局。
关键材料国产化方面，半导体级硅材料国产化率已超过50%，国产300mm硅片已成功应用于先进制程工艺。南大光电是国内唯一实现28nm ArF光刻胶量产的企业。但EUV光刻胶国内仍处于研发验证阶段，高端掩膜版、ABF高端封装基板仍被海外巨头垄断，国产化率较低。湿电子化学品、中端电子特气、先进CMP抛光液国产化率已达到20%左右；KrF光刻胶、半导体掩膜版、12英寸大硅片、高端溅射靶材等国产化率维持在10%-15%。
END
原创声明：本文版权为深圳市中投顾问股份有限公司所有，欢迎转载，来源请注明“中投顾问”。
点击联系
客服
点击👇可直接下载报告：
