在三维设计流程中，工程图是制造、装配与质量控制的核心依据。对于已掌握 NX 建模功能的用户，提升制图能力意味着从“画得对”升级为“表达清晰、结构合理、符合标准、便于制造”，这正是 Designcenter 制图模块的核心价值。
本文围绕 Designcenter 制图 - 视图系统，梳理中级用户必须掌握的 12 大关键能力，助您从单纯“画图”进阶为精准“表达工程逻辑”。
本章核心价值：
- 不仅掌握视图添加方法，更懂得何时选用何种视图；
- 学会组合视图以清晰表达结构逻辑；
- 确保图纸真正服务于制造与装配环节。
制图环境与基础构建

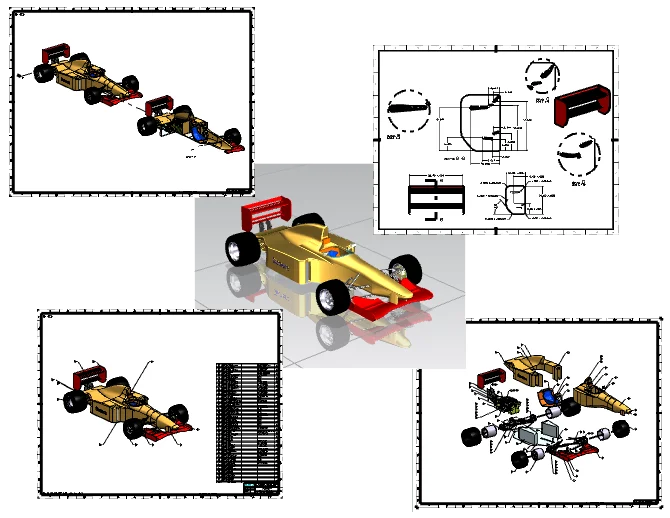

Designcenter 制图模块介绍
Designcenter 制图基于模型驱动（Model-Based Definition）逻辑构建，所有视图均与三维模型保持关联更新关系，确保数据源的一致性。
新建图纸页
重点掌握内容：
- 图纸模板与标准选择（ISO/GB 等）；
- 图纸比例与单位设定；
- 标题栏、边框及图纸属性管理；
- 多图纸页管理。
图纸设置阶段直接决定后续工作的规范性与效率。
视图体系构建逻辑
添加基础视图
基础视图是整张工程图的核心参考，决定投影关系与表达方向。
操作要点：
- 主视图方向定义；
- 视图比例控制；
- 模型姿态调整；
- 理解自动更新机制。
添加投影视图
投影视图用于建立标准正投影关系。
关键点包括：
- 自动对齐规则；
- 投影链条逻辑与视图继承比例；
- 父子视图关系管理。
注意：需重点避免因视图层级混乱导致修改效率降低。
局部表达与结构剖析
制图首选项设置
核心配置要点：
- 线型与线宽规范；
- 剖面填充规则；
- 标注精度与公差标准；
- 自动标注规则。
该部分配置直接影响企业图纸的标准化水平。
局部放大图
适用于小尺寸或高精度结构的细节表达。
操作要点：
- 放大比例控制；
- 视图关联保持；
- 标注范围管理。
剖视图类型及应用场景
不同剖视图用于解决不同的结构表达问题：
- 全剖视图：用于完整展示内部结构；
- 阶梯剖：适用于多层结构或错位孔系表达；
- 半剖：对称零件的高效表达方式；
- 旋转剖：适用于肋板、型材截面表达；
- 局部剖视图：仅剖开关键区域，保持整体完整性；
- 断开视图：用于长轴类或细长零件的紧凑表达。
