从高速互连到材料升级：AI服务器铜箔基板(CCL)进入高增长与高壁垒并行阶段

AI服务器铜箔基板（CCL）是以低损耗或超低损耗树脂体系、电子级玻纤布及低轮廓铜箔为核心构成，经树脂配方、含浸涂布、叠配及高温高压层压形成的高性能刚性多层PCB基础材料，并与相匹配的半固化片共同使用。IPC-4101E将层压板和半固化片界定为刚性及多层印制板用基础材料，这一标准框架也构成服务器用CCL在热性能、电性能、机械性能、阻燃性和可靠性方面的重要评价依据。

其核心功能是在高频高速信号环境中降低介质损耗和导体损耗，控制介电常数与时延偏差，同时承受高层数叠构、多次回流、热循环、细线距与微孔加工带来的热机械应力。主要应用包括AI服务器CPU主板、GPU加速器板/OAM、UBB与基板、高速背板、交换机、网络接口卡、存储与控制板卡；其中GPU OAM、UBB和高速交换板对超低损耗、低CTE、低吸水率、CAF可靠性及HDI加工适配能力要求最高。

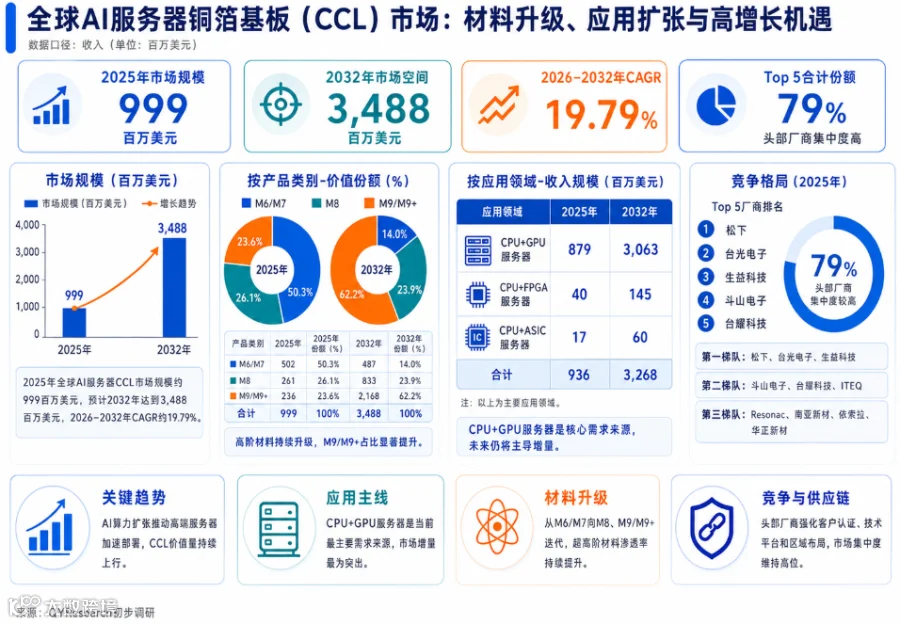

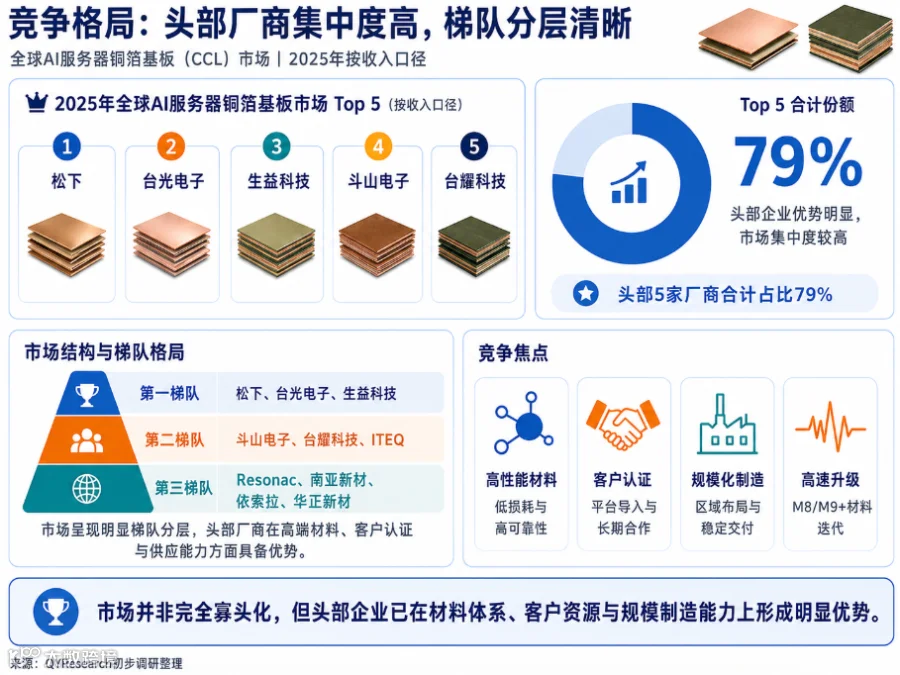

全球AI服务器CCL市场呈中高集中度，高端产品的集中程度明显高于整体CCL市场，原因在于材料配方、批次一致性、PCB加工窗口、平台认证和规模交付缺一不可。第一梯队主要包括松下、台光电子、生益科技，这些企业具备较完整的VLL至ULL/ELL产品组合、长期服务器与交换机客户基础、跨区域产能及较深的PCB协同能力；第二梯队及技术专长型厂商包括斗山电子、台耀科技、ITEQ，分别在高性能树脂、低传输损耗、低CTE、北美客户覆盖或中国大陆产业链协同方面形成差异化优势；区域升级与新进入力量主要来自中国大陆、韩国及东南亚既有CCL企业的高端产品线延伸，但其竞争关键并非单纯扩产，而是能否完成GPU平台、高速交换机与头部PCB厂商的联合验证。当前竞争已经从单一Df指标转向损耗、热可靠性、加工性、良率、交付韧性和客户共研的综合比较，未来头部企业将通过224G/1.6T材料认证、HDI与混合叠构支持、东南亚产能、关键原料协同及更短的客户导入周期继续扩大优势。

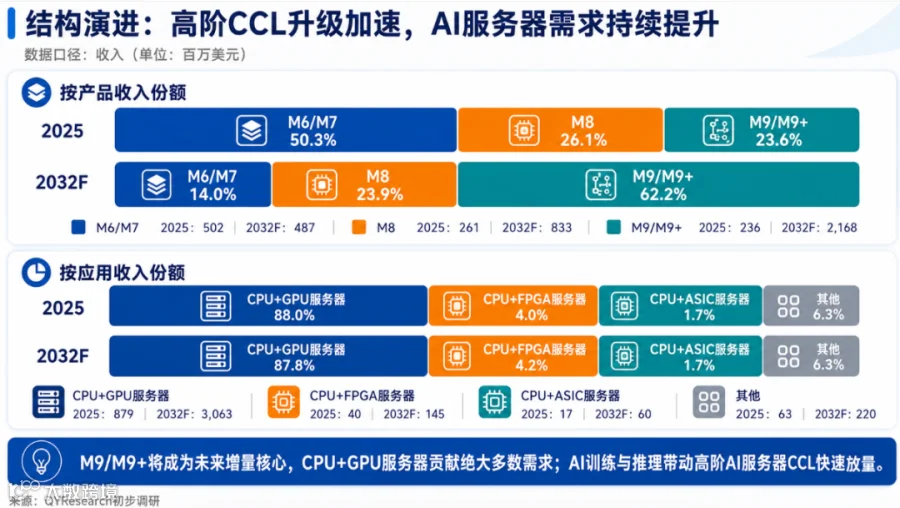

行业最常用且稳定的分类可采用"损耗等级"和"板卡应用"两个维度。按损耗等级，VLL材料兼顾低损耗、成本和成熟加工窗口，主要用于CPU主板、部分GPU加速器板、存储与控制板；ULL/ELL材料进一步降低介质和导体损耗，并通常配合低Dk玻纤布与HVLP铜箔，重点用于GPU OAM、UBB、高速背板、800G/1.6T交换机、NIC及长距离高速通道。按板卡应用，可分为计算板卡、网络与互连板卡以及供电控制板卡：计算板卡贡献当前最大材料收入，CPU主板通常采用VLL并向更高层数升级，GPU OAM与UBB则更快采用ULL/ELL、20–30层及HDI结构；网络与互连板卡受224G电通道、800G/1.6T交换、机架级架构和信号完整性要求推动，预计是增长较快的方向；供电与控制板卡更重视耐热、尺寸稳定和可靠性，材料等级相对分层。ITEQ公开资料显示，AI服务器CPU主板典型层数约14–24层，GPU OAM和UBB约20–30层，反映出高层数与低损耗升级正在同步提高单机CCL价值量。

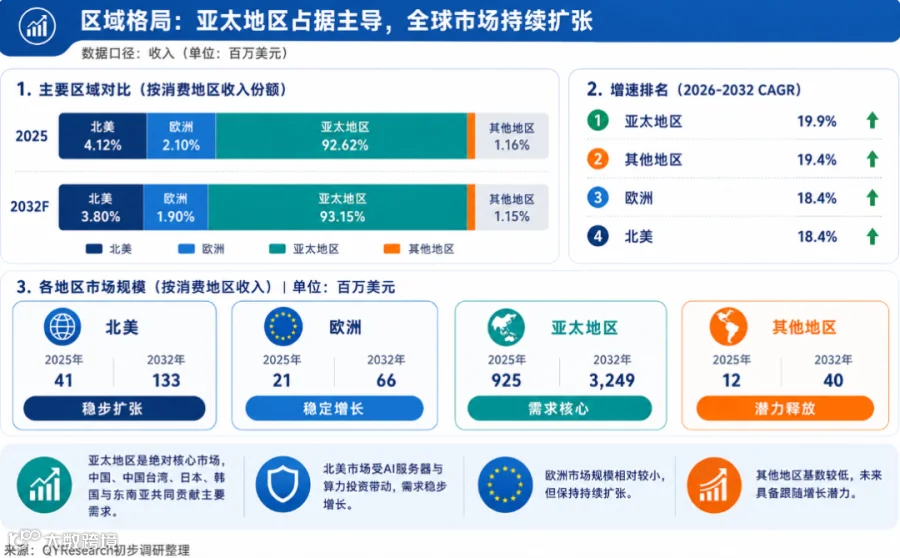

全球供给端以中国台湾、中国大陆和日本为核心，韩国、北美具备部分高端材料能力，东南亚正成为新增产能和供应链多元化的重要承接地。中国台湾集中了台光电子、台耀科技、联茂电子等厂商及成熟的PCB、服务器ODM和电子材料集群，在客户认证与规模交付方面优势突出；中国大陆拥有全球最大的PCB制造基础和持续扩大的本土CCL产能，高端国产替代、AI服务器本土供应链和算力基础设施建设构成主要机会；日本在低损耗树脂、低Dk材料、高可靠性和配方技术方面积累深厚，松下已宣布在泰国扩充MEGTRON产能，EMC也推进马来西亚槟城基地，显示区域布局正由大中华区和日本向东南亚延伸。消费端以北美为核心，云服务商、GPU平台企业和大型数据中心投资推动高端CCL需求；大中华区同时兼具制造与消费属性；欧洲受AI Factories、数据主权与本地算力建设带动，形成中长期增量；日本和韩国则更多体现为材料、设备、服务器与半导体客户集群机会。未来区域竞争将由单纯成本比较转向客户距离、认证响应、供应安全、绿色能源、关税与地缘风险的综合平衡。

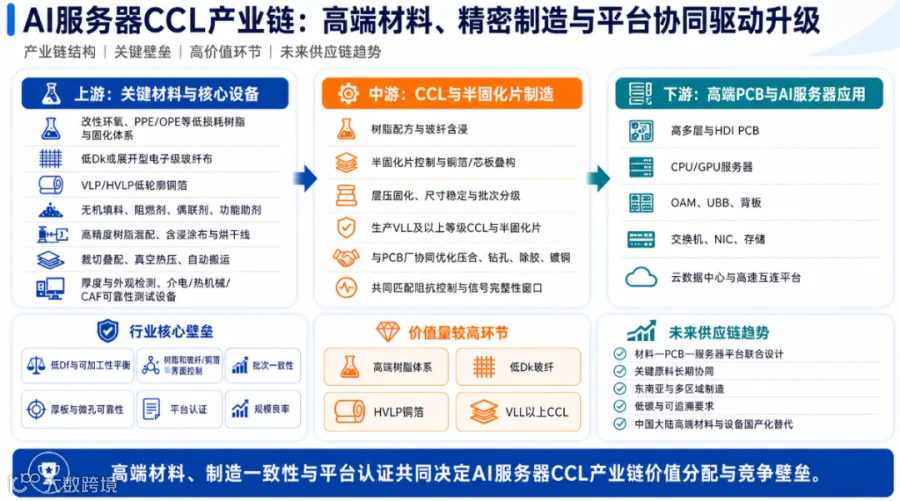

AI服务器CCL产业链上游包括改性环氧、PPE/OPE等低损耗树脂与固化体系、低Dk或展开型电子级玻纤布、VLP/HVLP低轮廓铜箔、无机填料、阻燃剂、偶联剂和功能助剂，同时依赖高精度树脂混配、含浸涂布与烘干线、裁切叠配、真空热压、自动搬运、厚度与外观检测、介电性能、热机械和CAF可靠性测试设备；中游围绕树脂配方、玻纤含浸、半固化片控制、铜箔与芯板叠构、层压固化、尺寸稳定与批次分级生产CCL和半固化片，并与PCB厂共同优化压合、钻孔、除胶、镀铜、阻抗和信号完整性窗口；下游进入高多层与HDI PCB，最终用于CPU/GPU服务器、OAM、UBB、背板、交换机、NIC、存储和云数据中心。行业壁垒集中在低Df与可加工性的平衡、树脂和玻纤/铜箔界面控制、批次一致性、厚板与微孔可靠性、平台认证和规模良率，价值量较高的环节主要是高端树脂体系、低Dk玻纤、HVLP铜箔和VLL以上CCL。未来供应链将更强调材料—PCB—服务器平台联合设计、关键原料长期协同、东南亚与多区域制造、低碳与可追溯要求，以及中国大陆高端材料与设备的国产化替代。

全球政策环境总体有利于AI算力、数据中心、半导体和先进电子材料投资：中国通过全国一体化算力网、“东数西算”和绿色数据中心政策促进智能算力与网络基础设施建设；美国围绕AI数据中心、电力保障和半导体供应链持续投入，美国能源部指出数据中心负荷在过去十年增长约三倍并可能在2028年前再翻一至两倍；欧盟通过EuroHPC与AI Factories扩展AI优化超级计算能力；日本则强化AI与半导体产业基础、先进材料和供应链韧性。与此同时，行业面临较高技术壁垒、客户认证壁垒、资金与有效产能壁垒，高端产品需要长期配方积累、PCB联合验证和稳定良率；低Dk玻纤、低轮廓铜箔和特种树脂的供给波动，以及能源、物流、铜价和化工原料价格会压缩利润并增加报价压力；RoHS、REACH、无卤、碳披露与客户绿色采购要求提高合规成本；光互连、先进封装和系统架构变化可能重构部分长距离电互连，但不会削弱高密度计算板卡对高性能CCL的基础需求。

未来几年，行业核心驱动仍将来自AI模型规模扩大、加速计算集群建设、GPU与定制加速器迭代、PCIe/CXL高速互连、224G电通道、800G/1.6T及后续网络升级，以及机架级系统对背板、交换和电源控制板卡的扩张。技术方向将从VLL向ULL/ELL加速渗透，低Dk玻纤、超低粗糙度铜箔、低损耗高耐热树脂、薄型化、低CTE、HDI/mSAP、混合叠层和局部高等级材料共同发展，材料厂将更早参与服务器平台与PCB设计。市场前景总体保持高景气，但增长将更多由“材料等级提升、板卡数量增加和单板复杂度上升”共同驱动，而非单纯依赖服务器台数；竞争格局预计继续向具备完整材料平台、全球认证、区域产能和联合开发能力的企业集中，同时中国大陆高端国产替代、东南亚产能建设和日本高性能原料技术将形成多中心竞争。
