从东方晶源IPO，看半导体良率管理国产化的软硬协同新阶段

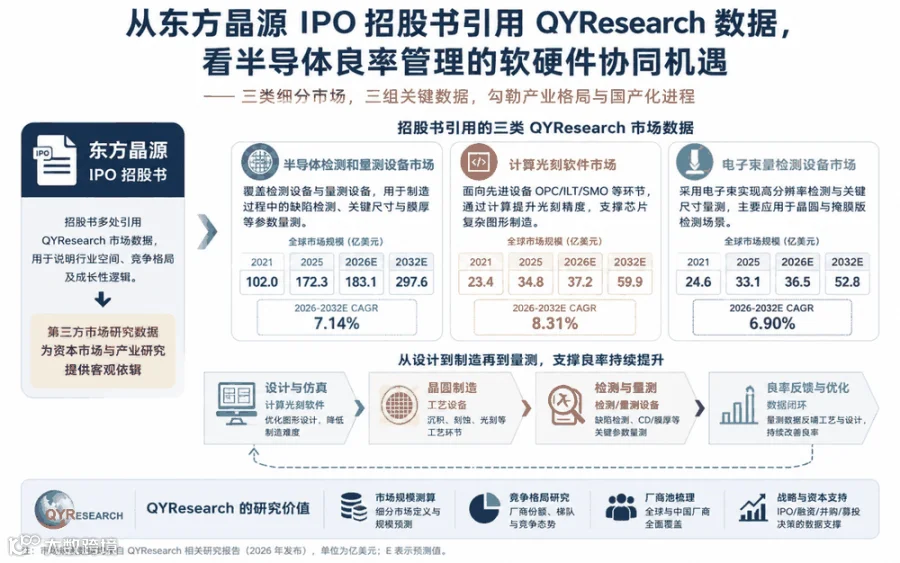

2026年6月30日，上海证券交易所披露东方晶源微电子科技（北京）股份有限公司科创板首次公开发行股票招股说明书（申报稿）。在介绍公司所处行业及相关市场空间时，招股书引用了QYResearch关于半导体检测和量测设备、电子束检测量测设备及计算光刻软件等市场的研究数据。

从统计口径看，半导体检测和量测设备对应晶圆制造过程中缺陷检测、尺寸量测及工艺监控的整体市场；电子束检测量测设备是其中技术门槛较高、客户验证周期较长的关键细分领域；计算光刻软件则属于制造类EDA和光刻工艺优化工具，主要服务于掩模优化、图形修正及工艺窗口提升。三组数据分别从整体设备市场、核心细分技术和关键软件工具三个维度，呈现半导体良率管理产业的市场空间与技术结构。

随着先进制程、复杂三维器件结构以及高端存储和逻辑芯片制造要求不断提升，晶圆厂对缺陷识别精度、关键尺寸控制、工艺模型准确性和量产稳定性的要求持续提高。行业竞争也由单项产品性能，逐步延伸至设备稳定运行、算法模型、工艺数据积累、客户认证和跨产线复制等综合能力。

对中国本土供应商而言，进入客户测试或供应商清单通常只是商业化的起点。真正决定国产化深度的，是产品能否通过长期稳定性验证，能否在不同工艺节点形成可重复的量产表现，并进一步获得重复订单和跨产线复制机会。因此，观察相关市场不能只关注单台设备或单项软件是否实现交付，还需要关注客户验证进度、安装基数、量产运行时间、工艺适配范围以及规模化服务能力。

半导体检测和量测设备是晶圆制造过程中的"过程控制系统"，其价值不在于制造芯片，而在于持续识别缺陷、量化关键工艺参数，并帮助晶圆厂在工艺偏离演变为批量良率损失之前完成纠偏。检测设备回答"哪里出现了异常"，量测设备回答"关键尺寸、膜厚、套刻等参数偏离了多少"，二者贯穿光刻、刻蚀、沉积、CMP等多个工序。

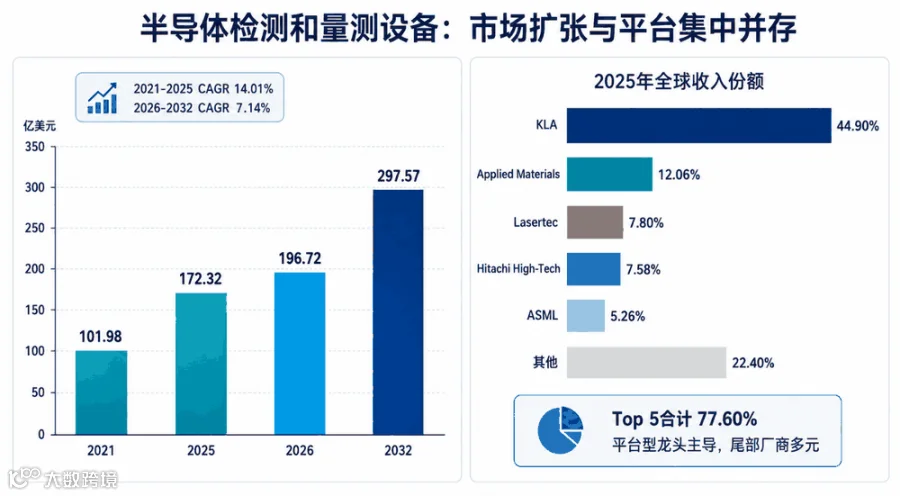

QYResearch数据显示，全球市场由2021年的101.98亿美元扩大至2025年的172.32亿美元，2021-2025年复合增长率约为14.01%；2026年预计达到196.72亿美元，2032年达到297.57亿美元，2026-2032年复合增长率约为7.14%。历史期的快速增长与先进制程扩产、存储投资和检测步骤增加有关；预测期增速趋于常态化，但AI算力、HBM、先进逻辑和先进封装仍将提高单位晶圆的量检测强度。

该市场的核心壁垒是"多技术平台+长期工艺数据+全球服务体系"，而不是单一光学模块或运动平台。KLA等头部企业通过覆盖缺陷检测、复检、量测、数据分析和良率管理，形成跨工序产品组合；Lasertec在EUV掩模检测等高价值环节具备优势；Applied Materials、Hitachi High-Tech和ASML则依托设备平台、电子光学或光刻生态形成差异化竞争。

中国本土企业已在部分光学检测、膜厚/OCD量测、缺陷复检和中低阶应用中实现客户导入，部分产品开始形成批量订单，但高端电子束检测、先进套刻量测、EUV相关检测以及跨节点工艺数据库仍是薄弱环节。客户采购时通常同时考察灵敏度、精度、重复性、吞吐量、MTBF、recipe适配、数据接口和本地服务能力；性能指标接近并不意味着可以直接替换，产线稳定运行和良率反馈仍是决定重复订单的关键。

未来增长将主要来自先进逻辑、HBM/DRAM、3D NAND、先进封装以及晶圆厂良率提升需求。约束条件则包括半导体资本开支周期、客户扩产节奏、核心部件供应、出口管制以及高端设备较长的验收周期。

电子束检测量测设备是半导体工艺控制中承担高分辨率任务的关键工具。DR-SEM根据光学检测提供的缺陷坐标进行高分辨率复检和分类；EBI直接扫描晶圆区域，识别纳米级物理缺陷和电性缺陷；CD-SEM则对线宽、孔径等关键尺寸进行量测，并将结果反馈至工艺设备。

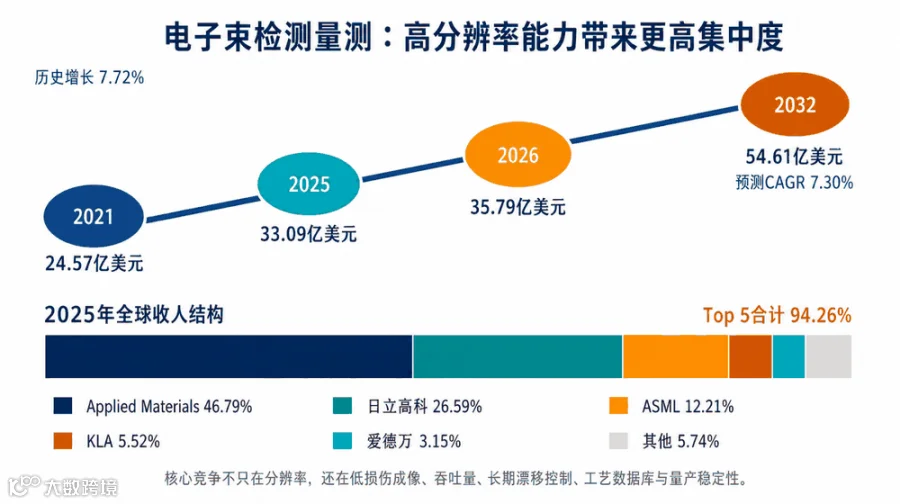

全球电子束检测量测设备市场由2021年的24.57亿美元增长至2025年的33.09亿美元，历史期复合增长率约为7.72%；2026年预计为35.79亿美元，2032年达到54.61亿美元，2026-2032年复合增长率约为7.30%。这一增速并非简单随半导体设备总量同步变化，而更多来自先进制程、HBM/DRAM、3D NAND和复杂三维结构对高分辨率检测及量测步骤的增加。

电子束设备的壁垒集中在电子枪与电子光学柱、探测器、超高真空、精密运动与主动隔振、低噪声电源、图像算法和系统集成。先进节点还要求设备同时实现低损伤成像、高分辨率、高吞吐量、低漂移和高重复性，这些指标之间存在明显权衡。国际龙头的优势来自长期安装基数、客户工艺数据库、量产线故障处理经验以及核心部件协同，而非单个实验室指标。

中国本土厂商已从样机阶段向"部分产品商业化+高端产品持续验证"推进。东方晶源、上海精测等企业已在CD-SEM、DR-SEM和EBI等方向形成出货或客户导入，其他新进入者也在推进样机和首台验证。但从客户验证到规模化替代，仍需补齐先进制程适配、核心部件稳定性、低损伤成像、MTBF、跨机一致性和重复订单等环节。

客户采购电子束设备时，通常同时关注检测灵敏度、量测精度、吞吐量、晶圆损伤、误报漏报、recipe开发效率和单位产出成本。未来增长驱动来自先进存储、复杂三维结构和先进封装；主要约束则是电子束吞吐量、设备成本、资本开支波动和核心部件供应。

计算光刻软件是连接芯片设计与晶圆制造的关键工具，通过OPC、ILT、SMO和多重图形处理等技术，对掩模图形、光源条件和工艺参数进行建模与优化。其商业价值不是"把版图画得更复杂"，而是在流片前预测图形失真、扩大工艺窗口、减少掩模和晶圆试错，并直接影响最终成像精度与量产良率。

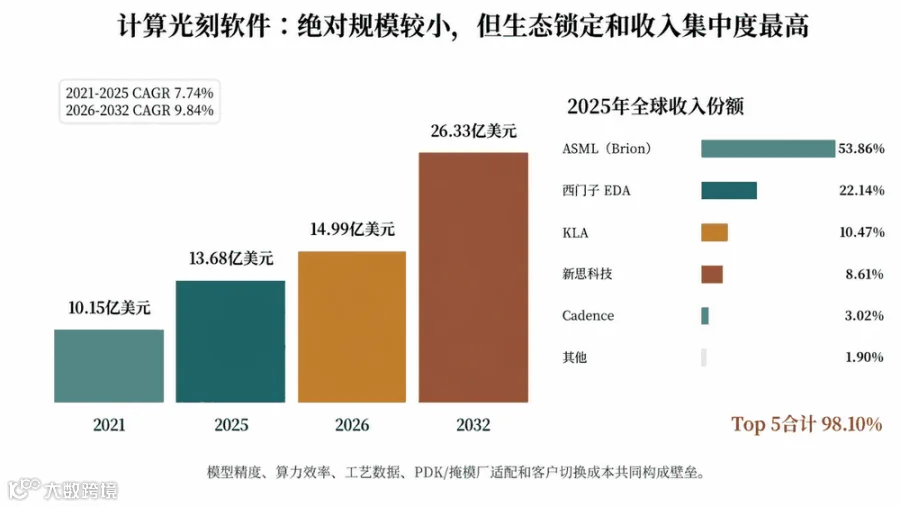

全球计算光刻软件市场由2021年的10.15亿美元增长至2025年的13.68亿美元，2021-2025年复合增长率约为7.74%；2026年预计达到14.99亿美元，2032年达到26.33亿美元，2026-2032年复合增长率约为9.84%。预测期增速高于历史期，反映先进节点、EUV、多重图形化、复杂掩模和算力驱动算法对软件投入的拉动。

计算光刻的壁垒横跨光学、物理化学、计算数学、GPU并行计算和软件工程。模型需要使用晶圆、光刻机和掩模数据持续校准，并与PDK、掩模数据准备、mask shop和晶圆厂recipe体系适配。客户更换平台不仅需要重新验证算法，还可能涉及历史模型迁移、工艺窗口重建和良率风险，因此安装基础和数据积累形成较强的生态锁定。

中国本土计算光刻软件已经从科研原型逐步进入客户验证和部分产线应用阶段，但"进入产线"仍不等于完成平台替代。真正的规模化商业化需要覆盖更多工艺节点、更多芯片类型和更多掩模场景，并验证全芯片运行效率、模型精度、算力成本、数据安全和长期维护能力。对于后来者而言，与本土晶圆厂共同开发、从特定节点或专项工具切入，再逐步扩展产品矩阵，是更现实的路径。

未来增长来自先进制程持续微缩、EUV掩模复杂度提升、ILT和AI算法渗透，以及先进封装和新型器件的工艺仿真需求；约束因素包括高性能计算成本、复合型人才短缺、客户验证周期和国际头部平台的生态粘性。
