前言
CAN总线诞生初衷是解决汽车内部电子设备布线臃肿、通讯不稳定问题，经过数十年迭代衍生出升级版CAN FD。如今这套总线早已不止用于汽车，人形机器人灵巧手、分布式轻载关节、全身传感器都在大规模搭载。本文完整梳理技术发展史、协议帧结构、传输参数，同时结合人形机器人落地场景讲清选型逻辑。
一、CAN / CAN FD 完整发展历史（起源车载通信）
1. 经典CAN总线（CAN 2.0）诞生
1983年：德国博世Bosch启动研发，核心目标：用一根双线替代整车ECU点对点串口线束，减重、降本、抗电机电磁干扰。
1986年：汉诺威车展正式对外发布CAN技术，主打多设备共线、差分抗干扰、硬件优先级仲裁三大核心能力。
1993年：ISO发布国际标准ISO 11898，拆分三层规范：
ISO 11898-1：数据链路层协议（帧、校验、仲裁规则）
ISO 11898-2：高速CAN物理层，最高1Mbps，动力底盘使用
ISO 11898-3：低速容错CAN，最高125kbps，车身灯光、门窗使用
分支规范
CAN 2.0A：标准帧，11位ID，小型车身设备
CAN 2.0B：扩展帧，29位ID，复杂整车、多节点网络，向下兼容2.0A
2. CAN FD 升级背景（Flexible Data-Rate 灵活速率CAN）
随着智能汽车ADAS传感器增多、人形机器人多关节数据爆发，经典CAN暴露两大硬伤：单帧仅8字节、全程最高1Mbps带宽，多传感器同时上报极易总线拥堵。
2011年：博世启动CAN FD研发，保留CAN全部成熟机制，仅扩容数据长度、支持变速传输。
2012年：发布CAN FD白皮书，确定双波特率、64字节最大载荷核心方案。
2015年：正式纳入ISO 11898-1:2015国际标准，硬件完全向下兼容传统CAN设备。
二、经典CAN 2.0 完整技术规范
1. 传输速率参数
高速CAN（动力/底盘）：125kbps ~ 1Mbps，线缆越短速率越高；1Mbps仅支持40米内布线
低速容错CAN（车身外设）：125kbps，最长1000米
硬性限制：整帧全程同一速率，无分段变速

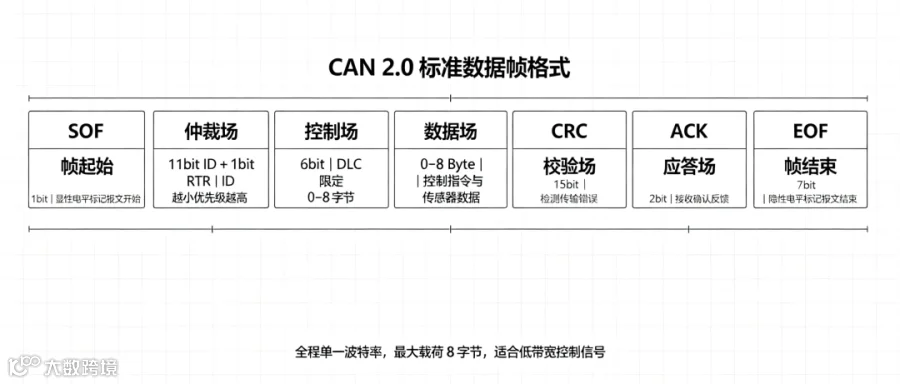

2. CAN 数据帧完整字段（7大段）
标准数据帧由7个固定位场依次组成：
SOF帧起始：1位显性电平，标志报文开始
仲裁场：11位/29位ID + RTR远程请求位；ID数字越小，报文优先级越高（刹车、急停指令可设最高优先级）
控制场：6位，标识后续数据字节长度DLC（0~8字节）
数据场：0~8字节有效负载，存储电机指令、传感器数值
CRC校验场：15位循环校验，检测传输干扰导致的数据错乱
ACK应答场：接收节点正确接收后回传应答位
EOF帧结束：7位隐性电平，单条报文终止
3. 经典CAN核心短板
单帧最大仅8字节，多传感器批量数据需要频繁分包，占用总线资源
整段报文只能单一波特率，无法提速
多节点并发时，大量分包报文造成总线负载过高，控制延迟变大
三、CAN FD 升级技术规范（对比CAN 2.0）
1. 传输速率核心特性：双波特率机制
仲裁段（ID、控制位部分）：速率≤1Mbps，和传统CAN保持一致，保证新旧设备兼容、总线仲裁逻辑不变
数据段（有效载荷区域）：硬件支持最高5~8Mbps，大幅提升大数据传输速度

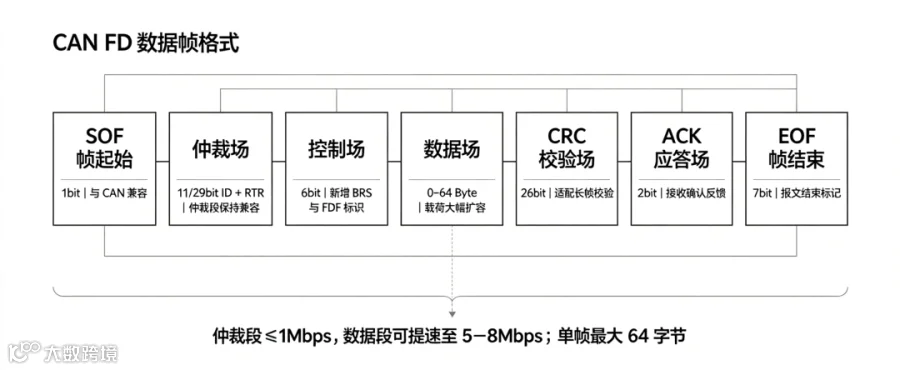

2. CAN FD 数据帧字段改动
整体帧结构和CAN高度相似，仅两处关键升级：
控制场新增BRS速率切换位：置1代表进入数据段后切换高速传输
数据场容量大幅扩容：DLC编码支持0~64字节，单次可打包多路关节温度、力矩、编码器数据
CRC校验升级：长帧使用26位CRC，相比CAN 15位校验，长数据包抗错误能力更强
取消远程帧，仅保留数据帧、错误帧、超载帧
3. CAN 2.0 VS CAN FD 核心参数对照表
参数 |
CAN 2.0 |
CAN FD |
|---|---|---|
单帧最大有效数据 |
8字节 |
64字节 |
传输速率 |
全程最高1Mbps |
仲裁1Mbps，数据段最高8Mbps |
CRC校验长度 |
15bit |
17/26bit自适应 |
硬件兼容性 |
CAN FD设备可收CAN报文，反之不行 |
向下兼容传统CAN |
多传感器传输效率 |
低，频繁分包 |
高，单帧打包多路数据 |
四、CAN / CAN FD 在人形机器人中的落地场景

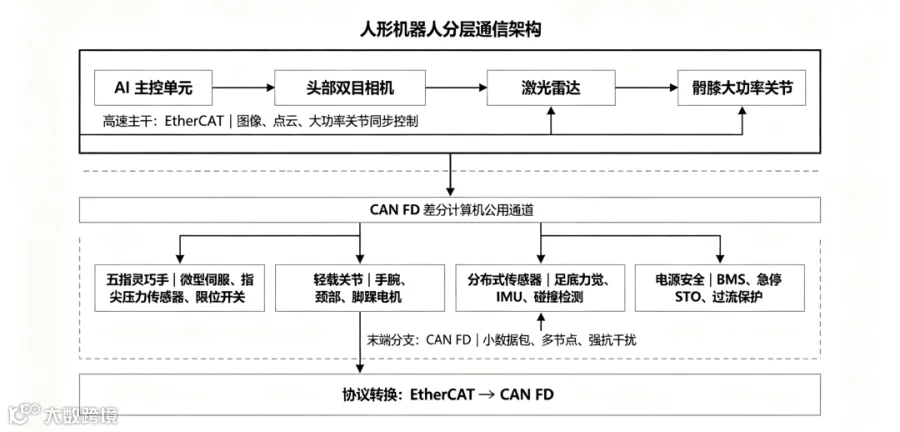

目前全尺寸量产人形机器人统一采用分层通信架构：主干EtherCAT以太网负责髋膝大功率关节、视觉图像；多路CAN FD作为末端分支总线，负责小型执行单元。
1. 五指灵巧手（使用最多）
硬件：单根CAN FD总线串联5根手指微型伺服电机、指尖压力传感器、限位开关
传输数据：抓取力矩、手指角度、指尖压力、电机温度
选型理由：手部内部空间狭小，仅需2根双绞线布线，无需交换机；单帧64字节可一次性上报5个手指全部传感数据，不用频繁分包
2. 全身轻量化小关节
适用：手腕、颈部俯仰旋转、脚踝微调、小臂轻载关节
一条CAN FD总线可串联8~12个小型关节模组
传输：位置环指令、力矩反馈、电机过热故障、抱闸开关信号
区分：大腿、髋关节大功率主关节不使用CAN FD，走EtherCAT，需要微秒级多轴同步
3. 全身分布式传感器阵列
足底多维力传感器：机器人平衡、行走姿态反馈
颈部/手腕分布式IMU姿态传感器
机身碰撞检测、整机温度采集模块
全部依靠CAN FD周期性上传传感数值。
4. 整机电源与安全回路
锂电池BMS管理：电芯电压、温度、绝缘检测、充放电保护信号
整机急停STO安全信号：最高优先级报文，电机紧急断电指令
整机固件OTA刷写：64字节大包大幅缩短程序烧录时间
5. 诊断与整机状态交互
中控主板通过CAN FD网关，采集所有关节故障码、运行日志，实现整机故障自检。

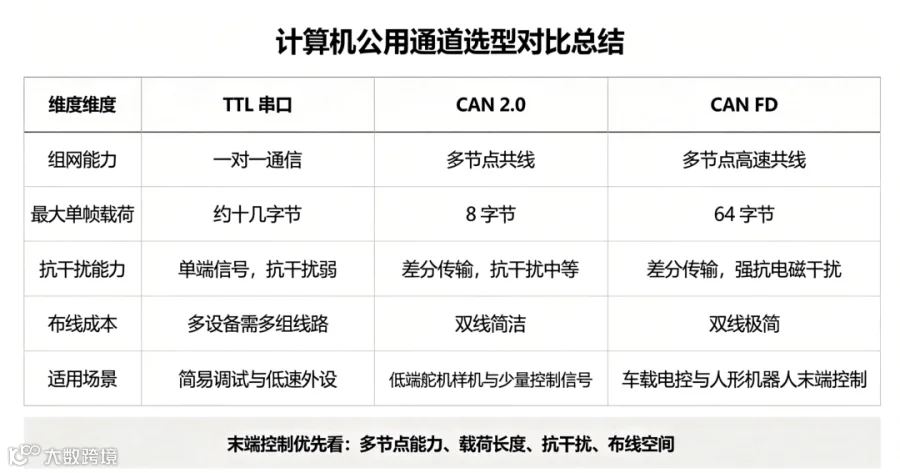

五、人形机器人为什么优先选CAN FD，不用串口/普通CAN/以太网？
1. 对比TTL串口
串口只能一对一通讯，10个电机就要10组线路，机身线束臃肿；CAN FD一条线串联十几个设备
串口无硬件冲突仲裁，多设备同时发数据直接乱码；CAN硬件自动按ID优先级排队，安全指令优先传输
TTL单端信号抗干扰极差，电机启停电磁干扰直接丢包；CAN差分双线传输，强电磁环境稳定通讯
串口无硬件故障隔离，一个外设短路整条链路瘫痪；CAN FD单个节点损坏仅自身离线，其余关节正常工作
2. 对比老式CAN 2.0
CAN单帧仅8字节，多路传感器数据需要反复分包，总线拥堵，关节控制延迟高
CAN FD 64字节大包+数据段高速率，同等数据量总线负载降低60%以上，控制频率可稳定维持1kHz以上
3. 对比EtherCAT工业以太网
成本差距：通用MCU芯片原生自带CAN FD外设，收发器成本极低；EtherCAT需要专用ESC芯片，硬件成本翻倍
布线结构：CAN FD总线一串到底，适配手指、脚踝狭小腔体；以太网必须星型/菊花链独立布线，末端空间放不下
带宽匹配：末端仅传输控制指令、传感器数值，无图像/点云大数据，CAN FD带宽完全够用，以太网性能过剩
六、文章总结
CAN起源于80年代车载电子，核心解决多设备共线可靠通讯；CAN FD是2015年标准化升级版本，解决传统CAN数据量、速率瓶颈，物理层硬件完全兼容。
协议核心差异：CAN最大8字节、单速率；CAN FD支持64字节载荷、双段变速传输，校验机制更强。
人形机器人通信分层逻辑：主干以太网处理大功率关节与视觉大数据；CAN FD作为末端总线，承载灵巧手、轻载关节、分布式传感器、电源安全系统，兼顾低成本、小布线、强抗干扰三大优势，是当下量产人形机器人的标配底层通信方案。
