一文读懂以太网 CAT 线缆：从车载视觉到人形机器人高速感知总线

前言

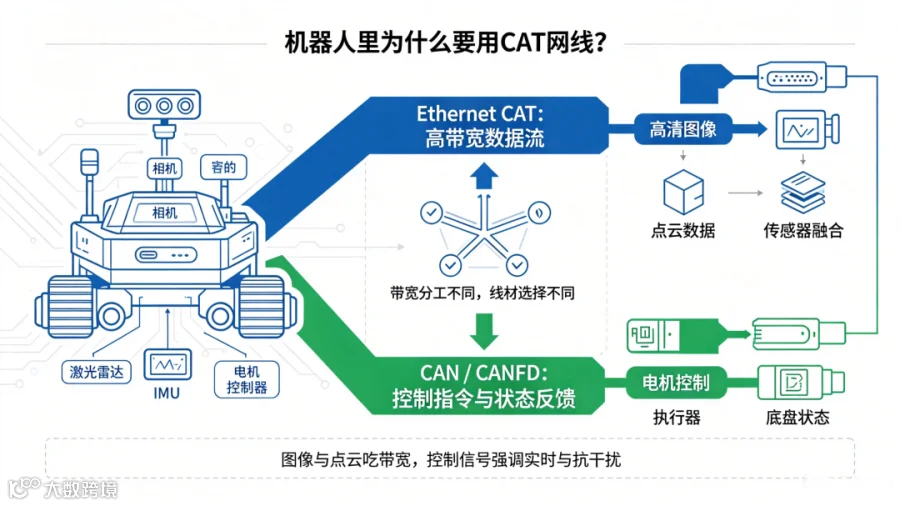

在上一篇机器人车载总线的内容中，我们明确了自动驾驶机器人、移动底盘的整车通信分工逻辑：车身控制、执行器交互、电机闭环控制等低带宽、高实时、高抗干扰的控制类数据，普遍采用 CAN / CANFD 总线 传输；而相机高清图像、激光雷达海量点云、多传感器融合等高带宽、大数据流场景，则全部依赖 Ethernet 以太网 承载。

也正因机器人、智驾设备对传输带宽、串扰抑制、长距离稳定性有着严苛要求，我们日常布线中最常见、决定以太网传输上限的 CAT类别网线，就成了传感器通信链路的核心硬件瓶颈。不同等级的CAT网线，带宽、抗干扰能力、最大传输速率、有效传输距离天差地别，直接决定高清图像是否丢帧、点云数据是否残缺、多传感器同步是否稳定。

为了彻底理清机器人、工控、家装布线的网线选型逻辑，本文将从发展史入手，完整拆解从 CAT1 到 CAT8 所有网线标准的历史迭代、硬件结构、规格参数、适用场景，让大家精准区分不同CAT网线的能力边界，彻底解决高带宽传感器场景的布线踩坑问题。

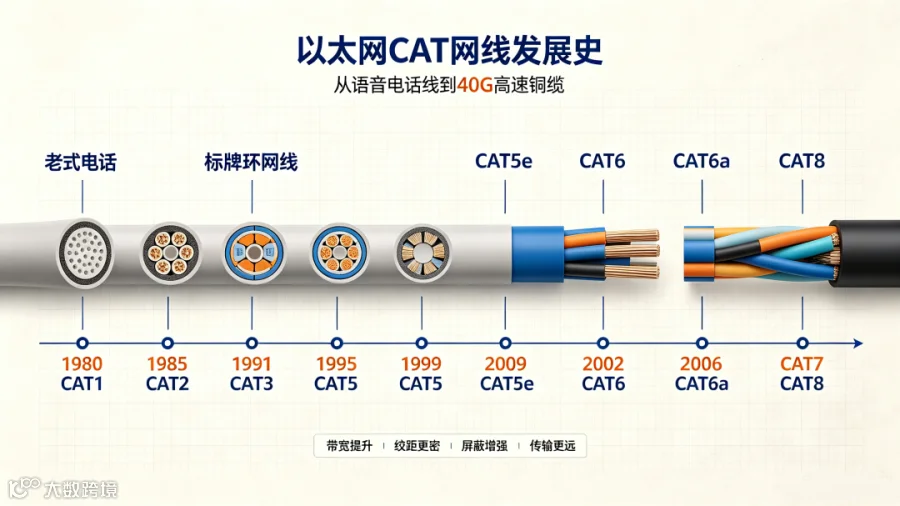

一、CAT网线完整发展时间线（从语音到40G高速铜缆）

双绞线CAT标准诞生于80年代，伴随以太网从10M→百兆→千兆→万兆→40G一路迭代，整体分为三大阶段：

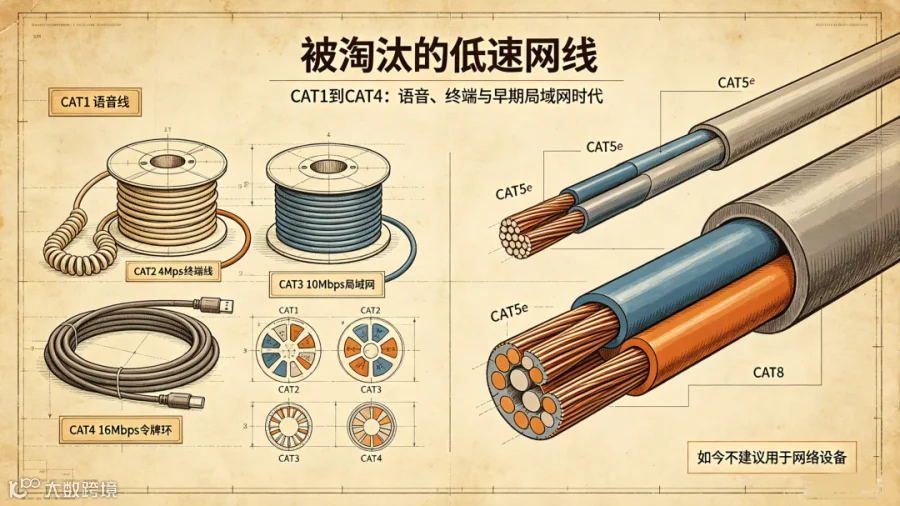

1. 语音低速时代（CAT1~CAT4，已全部淘汰）
   设计初衷以电话、早期终端低速率数据为主，带宽极低，现在任何网络场景都不推荐使用。

2. 家用普及时代（CAT5/CAT5e/CAT6，存量最大）
   1995年起普及，支撑百兆、千兆家用宽带，装修、监控、工控最常见。

3. 高速万兆/四十G时代（CAT6a~CAT8，商用、数据中心专用）
   屏蔽结构、超高带宽，适配4K/8K视频、AI服务器、车载视觉、数据中心短距高速传输。

二、每一类CAT网线详细规格、结构、优缺点

1. CAT1 一类线（1980年初）

• 带宽：0.4MHz

• 最大速率：仅语音，最高1Mbps，无法跑以太网

• 结构：2芯/4芯松散双绞线，无屏蔽

• 用途：老式座机电话线、门禁线路

• 现状：彻底淘汰，不能用于任何网络设备

2. CAT2 二类线（1985年）

• 带宽：4MHz

• 速率上限：4Mbps

• 用途：IBM老式终端、早期令牌环网

• 现状：市场完全消失，无实用价值

3. CAT3 三类线（1991年 TIA/EIA568标准）

• 带宽：16MHz，最大10Mbps（10BASE-T），100米稳定传输

• 结构：4对8芯双绞线，绞合稀疏，无十字隔离

• 历史意义：第一款标准化局域网网线，90年代早期办公室标配

• 局限：最高仅10兆，跑不了百兆、千兆宽带

• 现状：仅老旧小区预埋电话线可见，严禁用于电脑、相机、工控设备

4. CAT4 四类线（90年代中期）

• 带宽：20MHz，速率16Mbps

• 定位：专为16Mbps令牌环网设计

• 短板：性能介于CAT3与CAT5之间，无市场优势，发布后快速退市

• 现状：市面上几乎见不到，无采购意义

5. CAT5 五类线（1995 TIA/EIA568-A）

• 带宽：100MHz，标准速率100Mbps（100BASE-TX），100米

• 结构：4对紧密双绞线，无十字骨架，非屏蔽UTP为主

• 亮点：百兆以太网普及的核心线材，当年ADSL宽带标配

• 短板：串扰控制差，理论能短距离跑千兆，但稳定性极差，无标准认证

• 适用：老式打印机、标清监控、低速IP电话

• 现状：新房布线不推荐，老房预埋如果是CAT5，跑千兆会频繁断流、丢包

6. CAT5e 超五类线（1999 TIA568-B，家用性价比之王）

• 带宽：100MHz，全程100米稳定千兆1000BASE-T

• 核心升级：优化线对绞距、严格约束串扰、回波损耗，四对8芯全部参与千兆传输

• 结构：UTP非屏蔽为主，少数带简易屏蔽

• 优势：价格低廉、布线柔软、兼容性拉满，路由器、摄像头、小车工控通用

• 局限：带宽上限100MHz，无法稳定跑万兆（10Gbps）

• 适用：家用全屋千兆、普通办公、ROS小车、工业低速相机、普通监控

• 总结：普通千兆网络够用，未来升级万兆设备会成为瓶颈

7. CAT6 六类线（2002年正式标准）

• 带宽：250MHz

• 速率：100米稳定千兆；55米内可跑万兆10Gbps

• 标志性结构：内部带塑料十字隔离骨架，四对线物理分隔，大幅降低线间串扰

• 外皮更厚，铜芯线径大于CAT5e，信号衰减更小

• 适用场景：新房预埋、NAS存储、4K监控、自动驾驶设备、机器视觉相机

• 短板：超过55米距离，万兆会自动降速至千兆

8. CAT6a 超六类线（Augmented Cat6，2006年）

• 带宽：500MHz，翻倍于CAT6

• 速率：100米全程稳定万兆10GBASE-T，无需限制距离

• 结构：十字骨架+双层屏蔽（F/UTP/U/FTP），抗电磁干扰极强

• 优势：支持万兆长距离传输，兼容千兆向下适配，屏蔽结构适合电机、变频器等强干扰工控环境

• 适用：数据中心机柜布线、机器视觉高速相机、低空设备、车载工控、8K直播设备

• 家装推荐：长期不打算二次换线，直接预埋CAT6a，兼容未来10年网络升级

9. CAT7 七类线（ISO11801标准）

• 带宽：600MHz，100米稳定10Gbps

• 核心结构：每一对双绞线独立铝箔屏蔽+整体外层总屏蔽（双屏蔽S/FTP）

• 接口特殊：原厂CAT7标配GG45/TERA接口，兼容普通RJ45，但屏蔽性能会打折

• 优势：抗干扰能力拉满，工厂、大功率电机周边、电磁复杂场景专用

• 短板：线材硬、难弯折、成本高，家用完全没必要

• 适用：工业自动化、雷达配套设备、强电磁车间高速视觉设备

10. CAT7a 超七类线

• 带宽：1000MHz（1GHz）

• 速率：100米万兆，短距离支持25Gbps

• 升级点：屏蔽工艺再升级，带宽翻倍CAT7

• 现状：小众商用线材，国内家装极少采购

11. CAT8 八类线（IEC61156-6，当前铜缆天花板）

• 带宽：2000MHz（2GHz）

• 速率：30米内稳定40Gbps，30~100米仅支持10Gbps

• 硬性要求：必须双层全屏蔽S/FTP，线芯更粗，布线弯曲半径要求极高

• 定位：仅数据中心、AI服务器机房、超高速短距连接

• 局限：传输距离短、布线苛刻、价格昂贵，家用/普通工控完全过剩

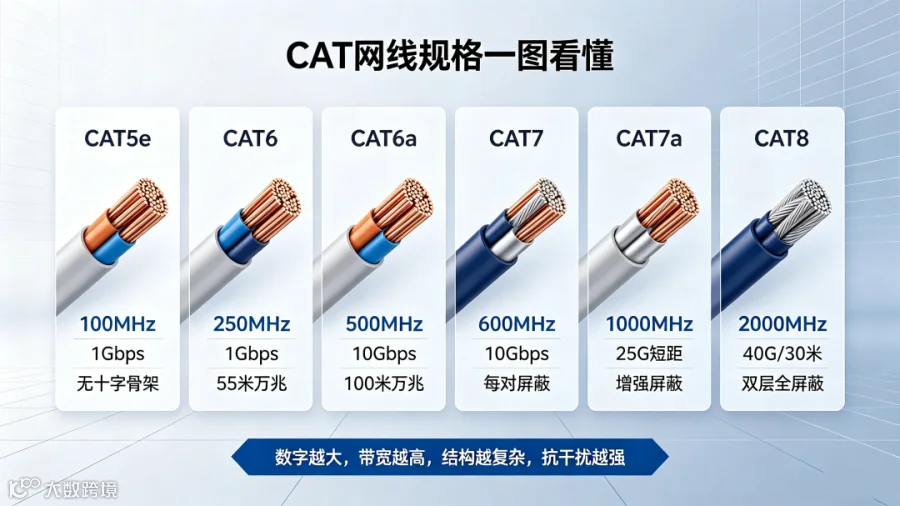

三、主流CAT网线核心参数对比总表

类别	带宽	百米稳定速率	万兆支持距离	核心结构	屏蔽类型	主流用途
CAT3	16MHz	10Mbps	不支持	无骨架	UTP	淘汰，老式电话线
CAT5	100MHz	100Mbps	不支持	无骨架	UTP	老旧低速设备
CAT5e	100MHz	1Gbps	不支持	无骨架	UTP	家用千兆、普通工控
CAT6	250MHz	1Gbps	55米	十字骨架	UTP/FTP 家装	NAS、视觉设备
CAT6a	500MHz	10Gbps	100米	加厚十字骨架	FTP/SFTP 万兆全屋	工业视觉
CAT7	600MHz	10Gbps	100米	每对独立屏蔽	S/FTP	强电磁工厂
CAT8	2000MHz	10Gbps 40Gbps	100米 30米	加厚双层屏蔽	S/FTP	服务器机房

四、关键概念科普

1. UTP非屏蔽 / FTP单层屏蔽 / S/FTP双层全屏蔽

◦ UTP（CAT5e/CAT6家用）：无金属屏蔽，布线简单，无强电机、变频器环境足够用

◦ S/FTP（CAT7/CAT8）：每对线单独铝箔+整体金属网，抗电机、雷达、电源干扰，车载、工业相机首选

2. 十字骨架作用
   CAT6及以上标配，隔离四组双绞线，减少线与线之间信号串扰，高速传输必备。CAT5/CAT5e没有骨架，万兆传输干扰严重。

3. 带宽和网速的关系
   CAT数字越大，带宽越高，能承载更高流量；带宽不足会出现丢包、卡顿、传输降速，高速工业相机、自动驾驶视觉采集对带宽要求极高。

五、不同场景网线选型建议

1. 普通家用、普通ROS小车、普通USB相机：CAT5e足够，性价比最高

2. 新房预埋、NAS、4K/8K视觉相机、低空设备：一步到位CAT6a，未来万兆宽带、高速设备不用重新布线

3. 工厂车间、电机旁边、车载工控、雷达配套视觉：CAT6a屏蔽款或CAT7，避免电磁干扰画面花屏、数据丢包

4. 机房服务器、AI算力设备短距互联：CAT8

5. 老旧房屋预埋CAT5：无法跑满千兆，建议更换CAT5e以上网线

六、补充避坑知识点

1. 网线外皮印刷标识，认准CAT+数字，无标识的杂牌线材虚标严重；

2. 屏蔽网线必须两端接地，否则屏蔽层会变成天线，反而引入更多干扰；

3. CAT8仅短距40G，超过30米只能跑万兆，不要误以为八类线百米40G；

4. 所有CAT网线向下兼容，CAT6a可以插千兆路由器，自动协商千兆速率，不会浪费。
