折叠屏手机的每一次开合、新能源汽车电池包的每一次颠簸、医疗内窥镜的每一次插管操作——这些场景背后，都有一根巴掌大的柔性线路板（FPC）在承担信号与电力的传输。FPC凭借轻薄、可弯曲、可立体装配的独特优势，已成为消费电子、汽车、医疗等领域不可或缺的核心互连部件。
测试核心目的
FPC可靠性测试并非简单的“测一测能不能用”，而是一个贯穿研发、试产、量产、出货的关键流程质量验证体系，核心目标包括四个方面：
评估FPC在设计工况下的耐用时长与失效风险
检出材料、制程隐性问题（分层、微裂纹、附着力不足）
确保电气、机械、环境耐受符合客户与行业标准
为材料选型、结构优化、量产放行提供数据依据
外观与尺寸检查（来料/制程必测）
目视/AOI检查
外观检查是最基础但最不可省略的环节。大量FPC失效问题在出货前就能通过目视或自动光学检测（AOI）发现。重点检查项包括：
表面缺陷：划伤、压痕、污染、起泡、分层
线路完整性：线路缺损、金手指不良、覆盖膜偏移
外观一致性：丝印偏差、金面氧化、变色
典型应用场景：
📌 消费电子：折叠屏转轴FPC、手机摄像头排线、TWS耳机内部FPC来料全检，外观不良可能直接导致装配卡滞、屏幕黑屏或耳机断连。
📌 汽车电子：BMS电池采集FPC出货检验，金面氧化会引发电芯采集信号失真，造成中控屏花屏、电池管理系统误判。
📌 医疗设备：内窥镜微型FPC、动态心电贴片线路目视检测，表面划痕和污染会干扰生物信号采集，影响诊断精度。
金面色差不良
尺寸测量
FPC的柔性决定了其尺寸精度直接影响装配匹配度和长期可靠性。核心测量项目：外形尺寸、线宽线距、孔径与孔位、总厚度、最小弯折半径等。
典型应用场景：
📌 折叠屏手机铰链FPC：弯折半径和总厚度管控严苛，尺寸偏差会导致折叠卡顿，长期受力使线路疲劳断裂。
📌 新能源汽车BMS FPC：外形尺寸需精准适配电芯间隙，端子孔位偏差过大则无法自动化装配进电池包。
📌 穿戴医疗贴片FPC：超薄厚度与微型线路线宽管控，保证贴合人体皮肤无异物感、传感器布线精准。
📌 笔记本转轴FPC：长宽及开孔尺寸需严格校验，避免组装时与壳体干涉、挤压线路。
电气性能测试——功能可靠性的基础
电气性能测试验证FPC的基本传输功能是否达标，是所有后续可靠性试验的前提条件。
要求：依据工单要求测试全线路导通与绝缘情况
条件：500VDC，常温/湿热后
要求：相邻线路≥500MΩ（常温）；≥100MΩ（湿热后）
要求：耐500V以上不击穿、无闪络
典型应用场景：
📌 新能源高压BMS FPC：电池包内部潮湿环境下绝缘性能验证，直接关系电芯短路起火风险。
📌 户外穿戴设备（运动手表、测温手环）：高温高湿佩戴场景，避免水汽渗入引发漏电。
📌 医疗超声探头FPC：人体体液接触环境，绝缘不足会造成图像杂波乃至电击风险。
📌 车载电控/电机控制器FPC：车辆启停的瞬时高压冲击模拟验证。
📌 工业设备/便携诊断仪器供电排线：高压脉冲工况下的防护验证。
机械可靠性测试（FPC核心）
机械可靠性是FPC区别于刚性PCB较为突出的测试维度，也是决定产品使用寿命的关键。
依据IPC-6013、IPC-2223标准及客户规范。以折叠屏FPC的典型测试条件为例：
标准：IPC-6013、IPC-2223以及客户要求
ZX动态弯折条件：角度：180°、半径：0.6
频率：30–60次/分
次数：≥40万次（折叠屏）
判定：电阻变化≤10%、无线路开裂或断裂、无分层、无开路等
典型应用场景：
📌 折叠屏/卷轴屏手机：铰链区域FPC核心验证项目，模拟每日上百次开合，保障2–3年整机使用寿命。
📌 笔记本电脑转轴排线：模拟数万次开合工况，防止屏幕突然黑屏。
📌 智能手表/运动手环：表带与表盘连接FPC，日常抬手、弯曲的长期疲劳测试。
📌 医疗内窥镜探头：插管与反复弯曲操作下，微型线路不能断裂。
📌 新能源汽车BMS：车辆行驶颠簸、电芯热胀冷缩引起的微小往复形变模拟。

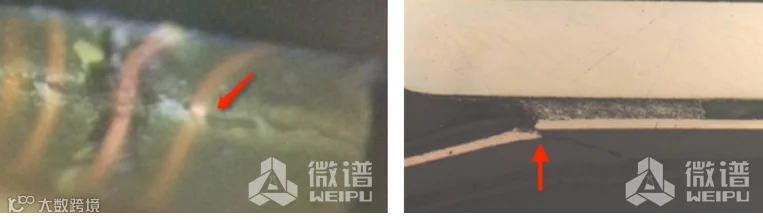

线路断裂
补强板（Stiffener）是FPC刚柔过渡区域的关键结构件，其粘接强度直接影响组装可靠性和长期使用寿命。
测试：补强材料与基材的粘接强度
要求：热固粘合剂>=0.056kg/mm
压敏粘合剂>=0.015kg/mm
典型应用场景：
📌 手机金手指补强、摄像头模组补强片：SMT贴片高温回流焊、插件组装拉扯工况，防止补强脱落导致焊盘断裂。
📌 车载显示屏FPC接插件补强：车辆颠簸震动下补强不脱落，保证显示信号稳定。
📌 医疗植入设备FPC刚性补强区：长期体内微动与外力作用下，粘接失效将直接造成设备故障。
环境可靠性测试
FPC产品在实际使用中会面临温度剧变、高湿、盐雾腐蚀、化学污染等多重环境应力，环境可靠性测试就是将这些“隐形杀手”前置暴露出来。
条件：-65℃ ↔ 125℃，各保温15min，循环100次
失效：分层、孔破、电阻率偏大等
时长：168小时
验证：抗潮、绝缘稳定性

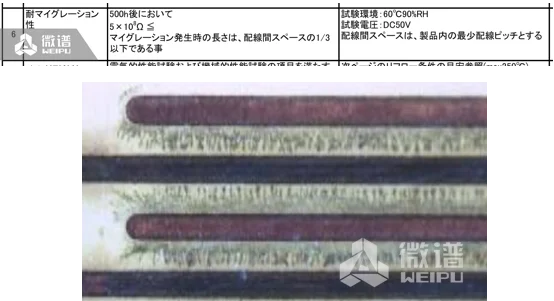

离子迁移测试（依据客户要求执行）
如下为某日系客户要求条件
保护膜下线路间发生离子迁移
条件：5%NaCl，35℃，接触性金手指与焊盘测试8小时
验证：表面处理抗腐蚀能力

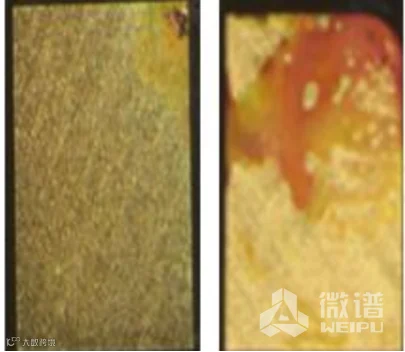

金面腐蚀图片
以上四项测试共同构成FPC的“环境四件套”，覆盖了日常使用中可能面临的极端温度变化、湿热、盐雾和电场条件下的老化机制。
焊接与化学可靠性
可焊性测试
模拟SMT回流焊工况，条件为255℃/10秒浸锡。判定标准：焊料浸润面积达标，焊接面均匀、无针孔。这是FPC量产SMT贴片前必须通过的验证环节——焊接不良将直接导致批量虚焊、假焊，后果是整批返修甚至报废。
条件：255℃/10s浸锡，模拟回流焊
判定：浸润良好
📌 适用场景：
各品类FPC量产SMT贴片前验证；汽车电子、医疗设备等高可靠性产品需额外确认回流焊后无脱焊、无润湿不良。
耐化学测试
FPC在PCBA制程和终端使用中可能接触各种化学介质：清洗剂、助焊剂溶剂、酸碱溶液、以及日常消费品中的消毒液、护肤品等。耐化学测试就是验证基材与覆盖膜在这些介质下是否出现溶胀、变色、性能劣化。
项目：清洗剂、溶剂、酸碱暴露
判定：无溶胀、变色、性能下降
行业标准体系——测试的依据与标尺
FPC可靠性测试并非“想怎么测就怎么测”，所有试验方法和判定标准都有严格的行业规范作为依据。以下是目前国内外采用的几类标准体系：
IPC（IPC-2223、IPC-TM-650、IPC-6013）、JIS C 5016等
GB/T 13557、SJ系列等
在实际工程中，通常会以IPC标准为基准，结合客户企业的补充规范，形成针对特定产品的定制化测试方案。对于出口日本的产品，JIS标准同样重要。
FPC可靠性测试不是某一项单一的试验，而是“电气性能 → 机械强度 → 环境耐受 → 焊接适配 → 化学抗性”五位一体的系统工程。只有严格遵循IPC、GB等标准，建立覆盖设计、试产、量产等各关键阶段的测试矩阵，才能确保FPC在折叠屏手机、新能源汽车、医疗电子、工业控制等场景下稳定工作、长寿命服役。
对企业而言，引入多维度、规范的可靠性测试不是额外的成本负担，而是产品竞争力的关键投资——它把“不确定性”转化为“可量化的信任”，把潜在的售后风险拦截在工厂大门之内。
